磁性体・非磁性体を問わず強力クランプ！真空チャックと永電磁チャックを融合したハイブリッドシステム。
【製品概要】

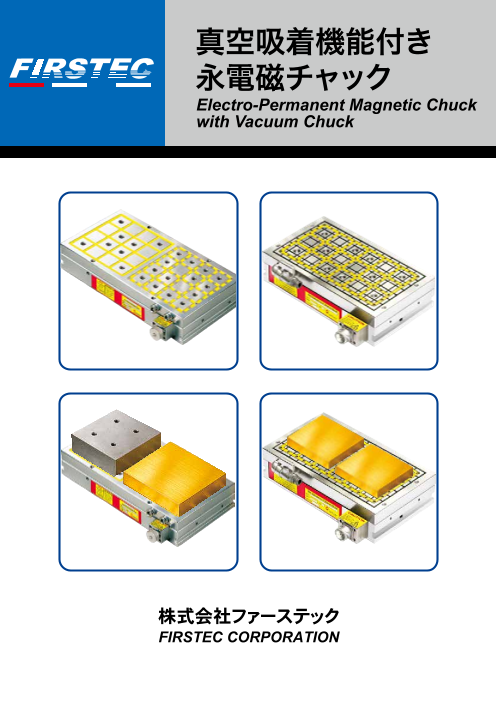

株式会社ファーステックが提供する「真空吸着機能付き永電磁チャック」のカタログです。本製品は、真空吸着機能と永電磁チャックを融合させた、多機能かつ専門的なテクノロジーを採用した次世代のハイブリッドチャックです。
【主な特長】
・幅広いワーク材質に対応し、5面加工を実現：
鉄系（磁性体）および非鉄系（非磁性体）の幅広いワークの加工に適しており、ワンチャッキングでの5面加工を可能にします。
・同時使用による画期的なクランプ：
真空チャックとマグネットチャックは同時に使用することができます。例えば、鉄製の治具をマグネットの磁力で強固に固定しつつ、非鉄のワークを真空チャックで固定するといった複合的な使い方が可能です。異なる材質のワークを同時に吸着・クランプできるため、作業効率が飛躍的に向上します。
・確実なクランプとエア漏れ防止：
マルチゾーン真空吸着および単点負圧セルフロッククランプ機構を採用しており、加工中のエア漏れを強力に防止します。
・高いメンテナンス性と耐久性：
本体に内蔵されたステンレス製フィルターが、使用時に発生する切粉（鉄粉）や油の残留物による目詰まりを防ぎ、安定した吸着力を維持します。
・カスタマイズ対応：
自動エア検知および真空破壊（リリース）に対応しており、お客様の様々な加工用途や使用環境に応じたカスタマイズ（特注対応）が可能です。
【製品ラインナップ】
用途に合わせてお選びいただける2つのシリーズを展開しています（特許出願中）。

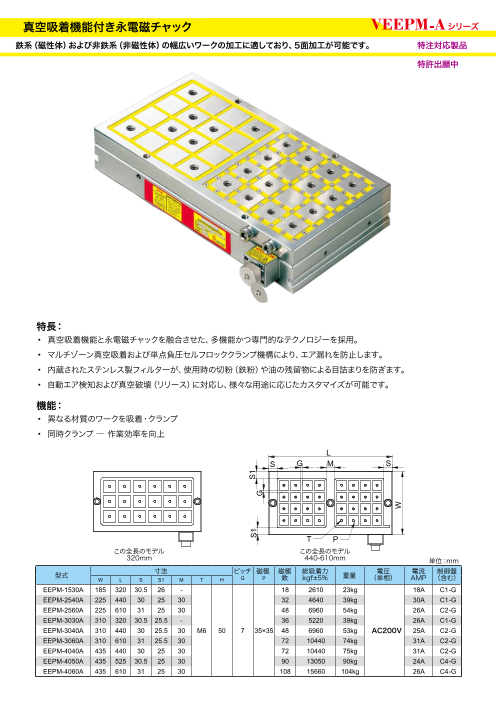

・VEEPM-Aシリーズ
全長320mmから610mmまでのモデルをラインナップしています。
主な型式：EEPM-1530A, EEPM-2540A, EEPM-3060A, EEPM-4060A など。

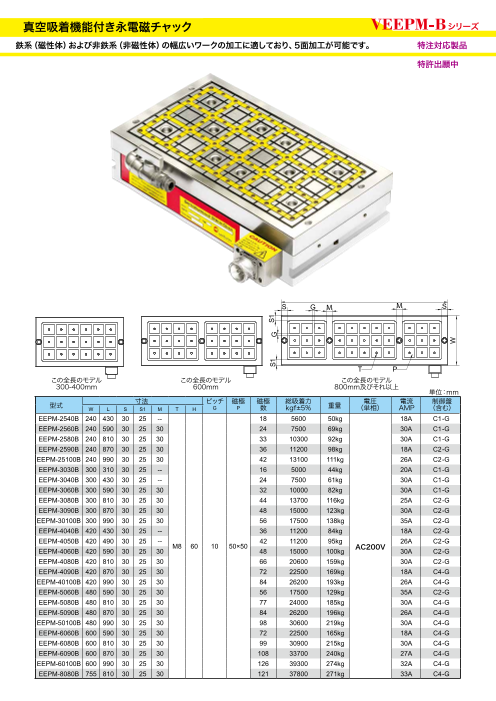

・VEEPM-Bシリーズ
全長310mmから990mmまで、より幅広いサイズバリエーションを取り揃えており、長尺や大型のワークにも柔軟に対応します。
主な型式：EEPM-2540B, EEPM-30100B, EEPM-50100B, EEPM-8080B など。
マシニングセンタ等での複雑な加工、段取り替えの削減、そして非磁性体ワークの確実な固定にお悩みの方に最適なソリューションです。製品の寸法、総吸着力、重量などの詳細なスペック表は本カタログをダウンロードしてご確認ください。
このカタログについて
| ドキュメント名 | 鉄・非鉄ワーク両対応！5面加工を実現する「真空吸着機能付き永電磁チャック」カタログ |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 1.7Mb |
| 取り扱い企業 | 株式会社ファーステック (この企業の取り扱いカタログ一覧) |
