段取りの「ムダ」を「利益」に変える！次世代ツーリング＆マグバイス・ダイジェストカタログ

製品カタログ
株式会社ファーステック
お問い合わせ
電話でお問い合わせ

【JIMTOF2026出展】人手不足・多品種少量生産の課題を解決し、機械を止めない高稼働・高収益の生産現場を実現！黒皮ワークの強力クランプから5面一発加工まで

「工作機械のポテンシャル、本当に引き出せていますか？」

人手不足や多品種少量生産が加速する中、生産性向上の最大のネックとなるのが「段取り時間」です。

本カタログは、JIMTOF2026に出展する株式会社ファーステックの厳選ソリューションをまとめた特別ダイジェスト版です。段取りの「ムダ」を徹底的に排除し、圧倒的な高稼働と高収益を実現するための次世代クランプシステムをご紹介します。

【本カタログで紹介する主な製品・ソリューション】

黒皮・異形ワークも確実把握：【5軸加工機用セルフセンタリングバイス】
欧米トップブランドを凌駕する高剛性・高耐摩耗性。掴み代わずか2mm、左右1.5°スイングする独自ジョーにより、平行の出ていない黒皮ワークや鋸切断面でも強力かつ確実にクランプします。欧米標準の52＆96ピッチゼロポイントシステムと完全互換。

機外段取りでダウンタイムゼロ：【EWCワイヤーカットバイス】
3軸プリセットを機外で数秒で完了。ワークの事前セッティングにより、マシンを止める時間を極限まで削減し、ワイヤーカットマシンの稼働率を飛躍的に向上させます。

5面一発加工・多数個同時加工： 【次世代マグネットチャック（マグバイス）】
着磁中・消磁時のみ電力を消費するため、熱変位がゼロで超精密加工に最適。ケーブルレスで取り回しが良く、インダクションブロックの活用で大物から小物まで掴み替えなしの5面一括加工を実現。段取り時間を劇的に短縮します。

異素材の同時クランプを実現：【真空吸着機能付き永電磁チャック】
強力な永電磁チャックと真空チャックを融合。鉄系（磁性体）と非鉄材（非磁性体）のどちらでもクランプ可能で、ハイブリッドな作業環境を提供します。

【こんな方におすすめです】
・段取り替えに時間がかかり、工作機械の稼働率が上がらないとお悩みの生産技術・製造部門の方
・黒皮ワークや異形ワークのクランプに苦労している方
・5軸加工機やワイヤーカット放電加工機の導入効果をさらに引き出したい方

【JIMTOF2026 ブースでの個別相談（完全事前予約制）について】
多品種少量生産における生産効率の改善をミッションとしている経営者・工場長様

JIMTOF期間中、ファーステックブース（西ホール W2073）内に「特別相談コーナー」を設けております。

現在のワークサイズや加工工程のお悩みをお聞かせいただければ、専門技術スタッフがマンツーマンで貴社専用の『段取り時間削減シミュレーション』をご提案いたします。

1日限定10社様のみご案内可能な「完全個室VIPルーム」での特別優先枠もご用意しておりますので、本カタログ最終ページに記載のQRコードよりぜひ事前予約をご利用ください。

★事前予約・ご来場特典★
ご予約の上ブースへご来場いただいた方には、貴社で即実践できる『マグバイス多数個同時加工成功事例集&最適パラメーターシート（非売品）』を直接お渡しし、内容を解説いたします。

【こんな方におすすめです】
・段取り替えに時間がかかり、工作機械の稼働率が上がらないとお悩みの生産技術・製造部門の方
・黒皮ワークや異形ワークのクランプに苦労している方
・5軸加工機やワイヤーカット放電加工機の導入効果をさらに引き出したい方
・多品種少量生産における生産効率の改善をミッションとしている経営者・工場長様

欧米標準規格と完全互換性を持ちながら、圧倒的な引き込み力と独自機構を備えた最新鋭のクランプ技術を、ぜひ本カタログでご確認ください。

このカタログについて

ドキュメント名 段取りの「ムダ」を「利益」に変える！次世代ツーリング＆マグバイス・ダイジェストカタログ
ドキュメント種別 製品カタログ
ファイルサイズ 2.2Mb
取り扱い企業 株式会社ファーステック (この企業の取り扱いカタログ一覧)

この企業の関連カタログ

この企業の関連カタログの表紙
ワイヤーカットバイス
製品カタログ

株式会社ファーステック

この企業の関連カタログの表紙
5軸加工機用ワークホールディングツールカタログ
製品カタログ

株式会社ファーステック

この企業の関連カタログの表紙
研削盤用 永電磁チャック
製品カタログ

株式会社ファーステック

このカタログの内容

Page1

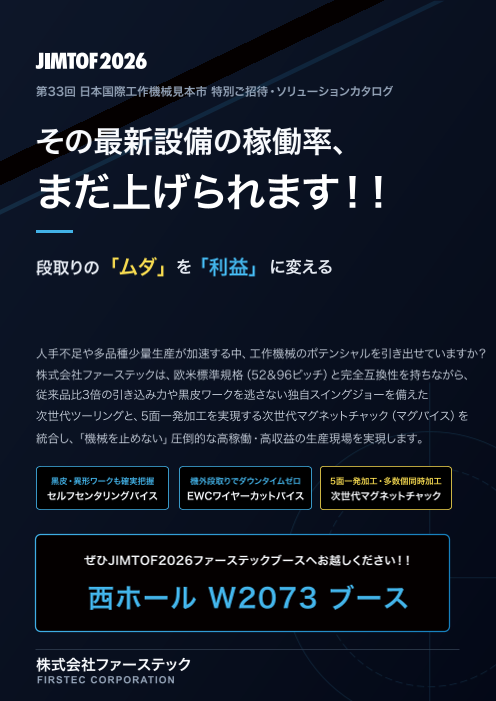

第33回 日本国際工作機械見本市 特別ご招待・ソリューションカタログ その最新設備の稼働率、 まだ上げられます！！ 段取りの「ムダ」を「利益」に変える 人手不足や多品種少量生産が加速する中、工作機械のポテンシャルを引き出せていますか？ 株式会社ファーステックは、欧米標準規格（52＆96ピッチ）と完全互換性を持ちながら、 従来品比3倍の引き込み力や黒皮ワークを逃さない独自スイングジョーを備えた 次世代ツーリングと、5面一発加工を実現する次世代マグネットチャック（マグバイス）を 統合し、「機械を止めない」圧倒的な高稼働・高収益の生産現場を実現します。 黒皮・異形ワークも確実把握 機外段取りでダウンタイムゼロ 5面一発加工・多数個同時加工 セルフセンタリングバイス EWCワイヤーカットバイス 次世代マグネットチャック ぜひJIMTOF2026ファーステックブースへお越しください！！ 西ホール W2073 ブース 株式会社ファーステック FIRSTEC CORPORATION
Page2

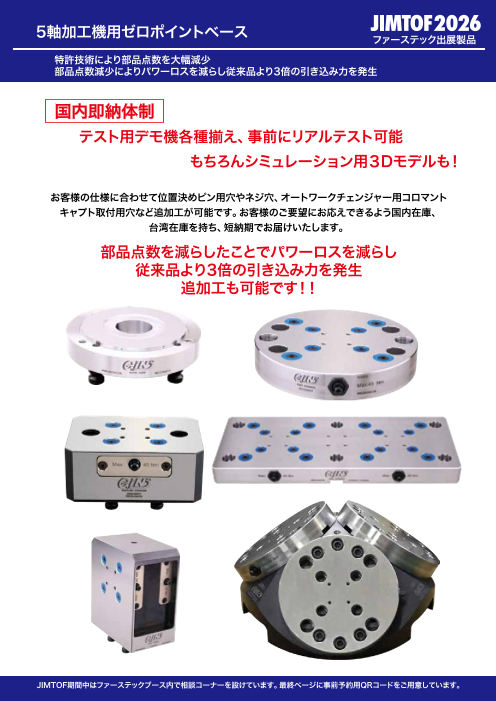

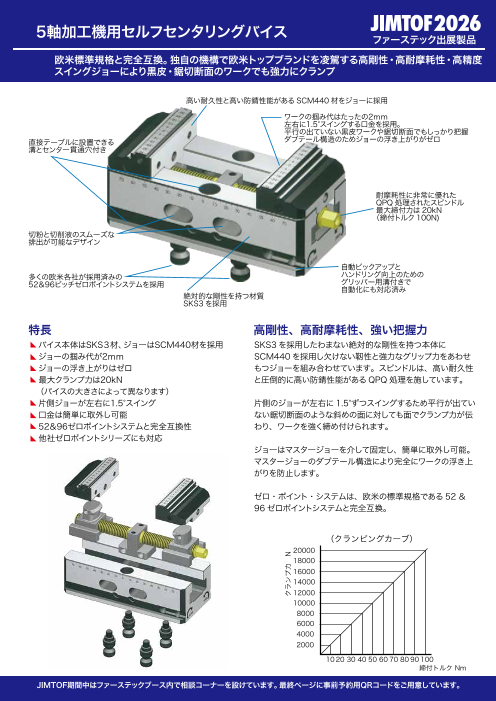

5軸加工機用セルフセンタリングバイス ファーステック出展製品 5軸加工機用ゼロポイントベース ファーステック出展製品 欧米標準規格と完全互換。独自の機構で欧米トップブランドを凌駕する高剛性・高耐摩耗性・高精度 特許技術により部品点数を大幅減少 スイングジョーにより黒皮・鋸切断面のワークでも強力にクランプ 部品点数減少によりパワーロスを減らし従来品より3倍の引き込み力を発生 高い耐久性と高い防錆性能がある SCM440 材をジョーに採用 ワークの掴み代はたったの2ｍｍ 国内即納体制 左右に1.5°スイングする口金を採用。 平行の出ていない黒皮ワークや鋸切断面でもしっかり把握 直接テーブルに設置できる ダブテール構造のためジョーの浮き上がりがゼロ テスト用デモ機各種揃え、事前にリアルテスト可能 溝とセンター貫通穴付き もちろんシミュレーション用３Dモデルも！ 耐摩耗性に非常に優れた QPQ 処理されたスピンドル お客様の仕様に合わせて位置決めピン用穴やネジ穴、オートワークチェンジャー用コロマント 最大締付力は 20kN （締付トルク 100N) キャプト取付用穴など追加工が可能です。お客様のご要望にお応えできるよう国内在庫、 台湾在庫を持ち、短納期でお届けいたします。 切粉と切削液のスムーズな 排出が可能なデザイン 部品点数を減らしたことでパワーロスを減らし 自動ピックアップと 多くの欧米各社が採用済みの ハンドリング向上のための 従来品より3倍の引き込み力を発生 52＆96ピッチゼロポイントシステムを採用 グリッパー用溝付きで 自動化にも対応済み 絶対的な剛性を持つ材質 追加工も可能です！！ SKS3 を採用 特長 高剛性、高耐摩耗性、強い把握力 バイス本体はSKS３材、ジョーはSCM440材を採用 SKS3 を採用したわまない絶対的な剛性を持つ本体に ジョーの掴み代が2ｍｍ SCM440 を採用し欠けない靭性と強力なグリップ力をあわせ ジョーの浮き上がりはゼロ もつジョーを組み合わせています。スピンドルは、高い耐久性 最大クランプ力は20kN と圧倒的に高い防錆性能がある QPQ 処理を施しています。 （バイスの大きさによって異なります） 片側ジョーが左右に1.5°スイング 片側のジョーが左右に 1.5°ずつスイングするため平行が出てい 口金は簡単に取外し可能 ない鋸切断面のような斜めの面に対しても面でクランプ力が伝 52＆96ゼロポイントシステムと完全互換性 わり、ワークを強く締め付けられます。 他社ゼロポイントシリーズにも対応 ジョーはマスタージョーを介して固定し、簡単に取外し可能。 マスタージョーのダブテール構造により完全にワークの浮き上 がりを防止します。 ゼロ・ポイント・システムは、欧米の標準規格である 52 & 96 ゼロポイントシステムと完全互換。 （クランピングカーブ） 20000 18000 16000 14000 12000 10000 8000 6000 4000 2000 10 20 30 40 50 60 70 80 90 100 締付トルク Nm JIMTOF期間中はファーステックブース内で相談コーナーを設けています。最終ページに事前予約用QRコードをご用意しています。 JIMTOF期間中はファーステックブース内で相談コーナーを設けています。最終ページに事前予約用QRコードをご用意しています。 クランプ力　N
Page3

5軸加工機用セルフセンタリングバイス ファーステック出展製品 5軸加工機用ゼロポイントベース ファーステック出展製品 欧米標準規格と完全互換。独自の機構で欧米トップブランドを凌駕する高剛性・高耐摩耗性・高精度 特許技術により部品点数を大幅減少 スイングジョーにより黒皮・鋸切断面のワークでも強力にクランプ 部品点数減少によりパワーロスを減らし従来品より3倍の引き込み力を発生 高い耐久性と高い防錆性能がある SCM440 材をジョーに採用 ワークの掴み代はたったの2ｍｍ 国内即納体制 左右に1.5°スイングする口金を採用。 平行の出ていない黒皮ワークや鋸切断面でもしっかり把握 直接テーブルに設置できる ダブテール構造のためジョーの浮き上がりがゼロ テスト用デモ機各種揃え、事前にリアルテスト可能 溝とセンター貫通穴付き もちろんシミュレーション用３Dモデルも！ 耐摩耗性に非常に優れた QPQ 処理されたスピンドル お客様の仕様に合わせて位置決めピン用穴やネジ穴、オートワークチェンジャー用コロマント 最大締付力は 20kN （締付トルク 100N) キャプト取付用穴など追加工が可能です。お客様のご要望にお応えできるよう国内在庫、 台湾在庫を持ち、短納期でお届けいたします。 切粉と切削液のスムーズな 排出が可能なデザイン 部品点数を減らしたことでパワーロスを減らし 自動ピックアップと 多くの欧米各社が採用済みの ハンドリング向上のための 従来品より3倍の引き込み力を発生 52＆96ピッチゼロポイントシステムを採用 グリッパー用溝付きで 自動化にも対応済み 絶対的な剛性を持つ材質 追加工も可能です！！ SKS3 を採用 特長 高剛性、高耐摩耗性、強い把握力 バイス本体はSKS３材、ジョーはSCM440材を採用 SKS3 を採用したわまない絶対的な剛性を持つ本体に ジョーの掴み代が2ｍｍ SCM440 を採用し欠けない靭性と強力なグリップ力をあわせ ジョーの浮き上がりはゼロ もつジョーを組み合わせています。スピンドルは、高い耐久性 最大クランプ力は20kN と圧倒的に高い防錆性能がある QPQ 処理を施しています。 （バイスの大きさによって異なります） 片側ジョーが左右に1.5°スイング 片側のジョーが左右に 1.5°ずつスイングするため平行が出てい 口金は簡単に取外し可能 ない鋸切断面のような斜めの面に対しても面でクランプ力が伝 52＆96ゼロポイントシステムと完全互換性 わり、ワークを強く締め付けられます。 他社ゼロポイントシリーズにも対応 ジョーはマスタージョーを介して固定し、簡単に取外し可能。 マスタージョーのダブテール構造により完全にワークの浮き上 がりを防止します。 ゼロ・ポイント・システムは、欧米の標準規格である 52 & 96 ゼロポイントシステムと完全互換。 （クランピングカーブ） 20000 18000 16000 14000 12000 10000 8000 6000 4000 2000 10 20 30 40 50 60 70 80 90 100 締付トルク Nm JIMTOF期間中はファーステックブース内で相談コーナーを設けています。最終ページに事前予約用QRコードをご用意しています。 JIMTOF期間中はファーステックブース内で相談コーナーを設けています。最終ページに事前予約用QRコードをご用意しています。 クランプ力　N
Page4

EWCシリーズワイヤーカットバイス ファーステック出展製品 真空吸着機能付き永電磁チャック ファーステック出展製品 ワイヤーカットマシンでワークの取付が機外で可能となり、 鉄系（磁性体）および非鉄材（非磁性体）のどちらでもクランプできる ワイヤーカットマシンの稼働率がアップ 真空チャックとマグネットチャックの同時使用が可能 EWCデータムシステムシリーズ 強力で熱変位のない永電磁チャックと真空ポンプで EWCデータムシステムを位置決め基準として使用すれば、ワイヤーカット放電加工機において、ワークの3軸プリセットが機 外で行えるようになり、プリセット後は直ちにフレームに取りつけることが可能となり、ワイヤーカット放電加工機の段取り時 吸引する強力な真空チャックのベストな組み合わせです。 間を圧倒的に短縮することが可能です。このシステムでは、ワークを再度キャリブレーションすることなく、ワイヤーカット放電 加工機から他のレファレンスエレメントまたはゼロポイントチャックの取りついた機器に移動させ正確に取り付けることができ ます。 ワークの形状に合わせた豊富なクランプ類 マシンの外でプリセットするためマシンを止める時間を短縮 繰り返し精度：2ミクロン 高精度製品により、優れた加工精度を実現 レファレンスエレメント＋レベリングアダプター ゼロポイントチャック＋レベリングアダプター レファレンスエレメント レベリングアダプター ゼロポイントチャック レベリングアダプター 3軸プリセット（数秒で設定可能） 3軸プリセット（数秒で設定可能） 特長： ・ 真空ポンプを使った非磁性体の切削加工にも使える真空チャックです。真空チャックとマグネットチャックの両方が同時 使用可能です。（治具だけマグネットでクランプし、非磁性体のワークだけ真空チャックでクランプということが可能） ・ マルチゾーン真空吸着および単点負圧セルフロッククランプ機構により、エア漏れを防止します。 ・ 内蔵されたステンレス製フィルターが、使用時の切粉（鉄粉）や油の残留物による目詰まりを防ぎます。 ・ 自動エア検知および真空破壊（リリース）に対応し、様々な用途に応じたカスタマイズが可能です。 ワークの事前セッティング ワークの事前セッティング 機能： ・ 異なる材質のワークを吸着・クランプ ・ 同時クランプ ― 作業効率を向上 ヘッドに設置 ヘッドに設置 JIMTOF期間中はファーステックブース内で相談コーナーを設けています。最終ページに事前予約用QRコードをご用意しています。 JIMTOF期間中はファーステックブース内で相談コーナーを設けています。最終ページに事前予約用QRコードをご用意しています。
Page5

EWCシリーズワイヤーカットバイス ファーステック出展製品 真空吸着機能付き永電磁チャック ファーステック出展製品 ワイヤーカットマシンでワークの取付が機外で可能となり、 鉄系（磁性体）および非鉄材（非磁性体）のどちらでもクランプできる ワイヤーカットマシンの稼働率がアップ 真空チャックとマグネットチャックの同時使用が可能 EWCデータムシステムシリーズ 強力で熱変位のない永電磁チャックと真空ポンプで EWCデータムシステムを位置決め基準として使用すれば、ワイヤーカット放電加工機において、ワークの3軸プリセットが機 外で行えるようになり、プリセット後は直ちにフレームに取りつけることが可能となり、ワイヤーカット放電加工機の段取り時 吸引する強力な真空チャックのベストな組み合わせです。 間を圧倒的に短縮することが可能です。このシステムでは、ワークを再度キャリブレーションすることなく、ワイヤーカット放電 加工機から他のレファレンスエレメントまたはゼロポイントチャックの取りついた機器に移動させ正確に取り付けることができ ます。 ワークの形状に合わせた豊富なクランプ類 マシンの外でプリセットするためマシンを止める時間を短縮 繰り返し精度：2ミクロン 高精度製品により、優れた加工精度を実現 レファレンスエレメント＋レベリングアダプター ゼロポイントチャック＋レベリングアダプター レファレンスエレメント レベリングアダプター ゼロポイントチャック レベリングアダプター 3軸プリセット（数秒で設定可能） 3軸プリセット（数秒で設定可能） 特長： ・ 真空ポンプを使った非磁性体の切削加工にも使える真空チャックです。真空チャックとマグネットチャックの両方が同時 使用可能です。（治具だけマグネットでクランプし、非磁性体のワークだけ真空チャックでクランプということが可能） ・ マルチゾーン真空吸着および単点負圧セルフロッククランプ機構により、エア漏れを防止します。 ・ 内蔵されたステンレス製フィルターが、使用時の切粉（鉄粉）や油の残留物による目詰まりを防ぎます。 ・ 自動エア検知および真空破壊（リリース）に対応し、様々な用途に応じたカスタマイズが可能です。 ワークの事前セッティング ワークの事前セッティング 機能： ・ 異なる材質のワークを吸着・クランプ ・ 同時クランプ ― 作業効率を向上 ヘッドに設置 ヘッドに設置 JIMTOF期間中はファーステックブース内で相談コーナーを設けています。最終ページに事前予約用QRコードをご用意しています。 JIMTOF期間中はファーステックブース内で相談コーナーを設けています。最終ページに事前予約用QRコードをご用意しています。
Page6

マグバイス（EEPM・ECB） ファーステック出展製品 研削盤用永電磁チャック ファーステック出展製品 着磁中は一切電力を使わないので、省エネで熱変位がなく、ケーブルも不要 着磁消磁のときだけ電力を消費 着磁面以外は全ての面が切削加工可能、入替による時間を短縮でき位置決め精度の狂いもない 温度上昇による熱変位がゼロ。超精密研磨に最適な研削盤用永電磁チャック。 大物厚板から小物多数個取りまで、掴み替えなしの 5面一括加工のため高精度で段取り時間が短縮できます。 研削盤用永電磁チャックとは 熱変位しない高精度なマグネットチャックです。 マグバイス（EEPM） 永磁クランピングブロック（ECB） 電磁チャック 永電磁チャック 着磁と消磁のときだけ電力供給 レバー操作で簡単に着磁 内部は電磁石（鉄心にコイルを巻いたもの） 内部は永久磁石 着磁後は電力供給不要のため、 ブロック型のためワークの大きさに応じて配置を 磁力を発生させるためには常に電力の供給が必要 強力な電流を瞬時に磁石に流すことで磁力の向きを反転 ケーブルの接続は不要 変えることで使い勝手が非常に良い 電磁石は通電させると温度上昇 反転後にワークを吸着しそのまま永久磁石となる 温度上昇がないため歪が生じない 連結可能、1回のレバー操作で連結された マグネットチャック内部で上昇した温度により このため温度の上昇は一切ない チャック表面が膨張し精度が低下 温度の上昇がないので膨張もない インダクションブロックでかさ上げし、 チャックが全て操作可能 特に大きなサイズのチャックほどその影響は このためチャックの高い精度を保つことができる 上面側面の5面加工が可能 歪取りブロックで黒皮ワークの 強く出てきます 歪取りブロックで黒皮ワークの 黒皮除去も可能 脱磁機能付 黒皮除去可能 永電磁チャックも 消磁設計のためワークに残留磁力は残りません よりワーク取り出しやすくするためエアブローシステムを オプションで取り付け可能 エアーブローシステム （オプション） 【事前予約・ご来場特典】 本状より特別相談コーナーをご予約の上、ブースへご来場いただいた方に、貴社で即実践できる『マグバイス多数個同時加 工 成功事例集＆最適パラメーターシート（非売品）』を直接お渡しし、内容を解説いたします。 JIMTOF期間中はファーステックブース内で相談コーナーを設けています。最終ページに事前予約用QRコードをご用意しています。 JIMTOF期間中はファーステックブース内で相談コーナーを設けています。最終ページに事前予約用QRコードをご用意しています。
Page7

マグバイス（EEPM・ECB） ファーステック出展製品 研削盤用永電磁チャック ファーステック出展製品 着磁中は一切電力を使わないので、省エネで熱変位がなく、ケーブルも不要 着磁消磁のときだけ電力を消費 着磁面以外は全ての面が切削加工可能、入替による時間を短縮でき位置決め精度の狂いもない 温度上昇による熱変位がゼロ。超精密研磨に最適な研削盤用永電磁チャック。 大物厚板から小物多数個取りまで、掴み替えなしの 5面一括加工のため高精度で段取り時間が短縮できます。 研削盤用永電磁チャックとは 熱変位しない高精度なマグネットチャックです。 マグバイス（EEPM） 永磁クランピングブロック（ECB） 電磁チャック 永電磁チャック 着磁と消磁のときだけ電力供給 レバー操作で簡単に着磁 内部は電磁石（鉄心にコイルを巻いたもの） 内部は永久磁石 着磁後は電力供給不要のため、 ブロック型のためワークの大きさに応じて配置を 磁力を発生させるためには常に電力の供給が必要 強力な電流を瞬時に磁石に流すことで磁力の向きを反転 ケーブルの接続は不要 変えることで使い勝手が非常に良い 電磁石は通電させると温度上昇 反転後にワークを吸着しそのまま永久磁石となる 温度上昇がないため歪が生じない 連結可能、1回のレバー操作で連結された マグネットチャック内部で上昇した温度により このため温度の上昇は一切ない チャック表面が膨張し精度が低下 温度の上昇がないので膨張もない インダクションブロックでかさ上げし、 チャックが全て操作可能 特に大きなサイズのチャックほどその影響は このためチャックの高い精度を保つことができる 上面側面の5面加工が可能 歪取りブロックで黒皮ワークの 強く出てきます 歪取りブロックで黒皮ワークの 黒皮除去も可能 脱磁機能付 黒皮除去可能 永電磁チャックも 消磁設計のためワークに残留磁力は残りません よりワーク取り出しやすくするためエアブローシステムを オプションで取り付け可能 エアーブローシステム （オプション） 【事前予約・ご来場特典】 本状より特別相談コーナーをご予約の上、ブースへご来場いただいた方に、貴社で即実践できる『マグバイス多数個同時加 工 成功事例集＆最適パラメーターシート（非売品）』を直接お渡しし、内容を解説いたします。 JIMTOF期間中はファーステックブース内で相談コーナーを設けています。最終ページに事前予約用QRコードをご用意しています。 JIMTOF期間中はファーステックブース内で相談コーナーを設けています。最終ページに事前予約用QRコードをご用意しています。
Page8

貴社の「段取り課題」をお聞かせください。 最適なクランプ手法と、稼働率 向上の具体策をご提案します。 現在お悩みのワークサイズ、材質、加工工程など、差し支えのない範囲の情報 （略図や写真等）をお聞かせください。当社の専門スタッフがマンツーマンで向き合い、 貴社専用の【段取り時間削減シミュレーション】をご提示いたします。 ※「自社で確実に使えるか」の検証が必要な場合は、後日、貴社工場へデモ機を持参しての 無償テスト加工も承っております。ブースでのご相談時にぜひお申し付けください。 【JIMTOF特別相談コーナー】をブース内に設けております。 完全事前予約制 【本状を受け取られた経営者様・工場長様 特別優先枠】 本DMをお持ちのお客様には、混雑を避けて実機デモをご覧いただける「優先枠」をご用意しております。 さらに、貴社専用の『段取り時間削減シミュレーション』を完全個室VIPルームにてご希望される場合は、 【1日限定10社様】の特別枠にて専門技術スタッフがマンツーマンで対応いたします。 各時間帯の受付枠には限りがございますので、お早めに以下のQRコードよりご希望日時を確保してください。 ▶ スマートフォンで読み取ると、1分でご予約が完了します。 JIMTOF 2026 ブース番号 ■ 主な出展製品： 西ホール W2073 ・GinTech Precision（セルフセンタリングバイス等） ・Earth-Chain（マグネットチャック等） 【事前予約・ご来場特典】 本状より特別相談コーナーをご予約の上、ブースへご来場いただいた方に、貴社で即実践できる『マグバイス多数個同時加工 成功事例集＆最適パラメーターシート（非売品）』を直接お渡しし、内容を解説いたします。 株式会社ファーステック 世界水準の精度と効率を、日本のモノづくりへ 〒578-0911 大阪府東大阪市中新開１－１５－１１ / TEL: 072-960-3340 / WEB: https://www.firstec.co.jp/
