パンチフォーマー Punch Former ２０２４年版 株式会社ファーステック FIRSTEC CORPORATION 掲載価格には消費税は含まれておりません。 掲載価格につきましては、予告なく変更となる可能性があります。

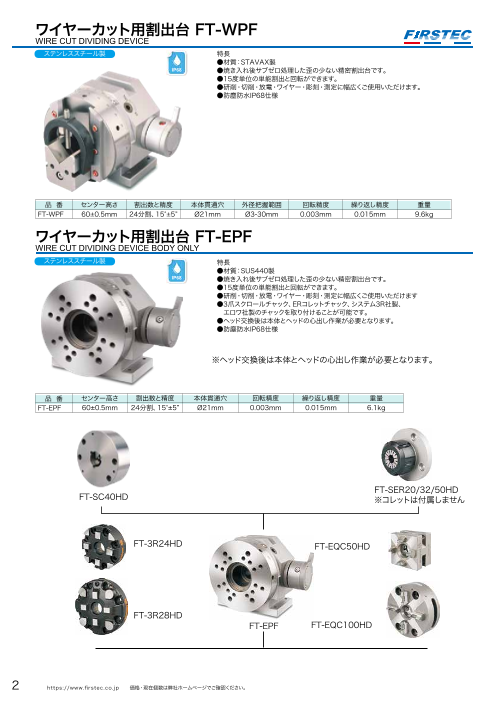

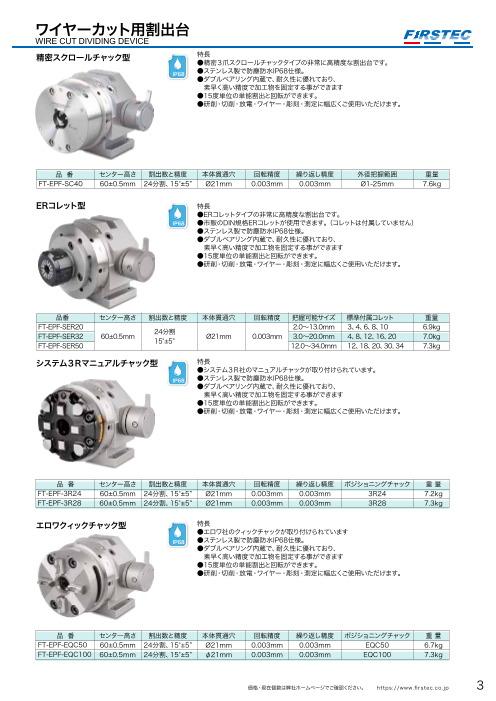

ワイヤーカット用割出台 FT-WPF ワイヤーカット用割出台 WIRE CUT DIVIDING DEVICE WIRE CUT DIVIDING DEVICE ステンレススチール製 特長 ●材質：STAVAX製 精密スクロールチャック型 特長 ●精密３爪スクロールチャックタイプの非常に高精度な割出台です。 ●焼き入れ後サブゼロ処理した歪の少ない精密割出台です。 IP68 ●ステンレス製で防塵防水IP68仕様。 ●15度単位の単能割出と回転ができます。 ●ダブルベアリング内蔵で、耐久性に優れており、 ●研削・切削・放電・ワイヤー・彫刻・測定に幅広くご使用いただけます。 　素早く高い精度で加工物を固定する事ができます ●防塵防水IP68仕様 ●15度単位の単能割出と回転ができます。 ●研削・切削・放電・ワイヤー・彫刻・測定に幅広くご使用いただけます。 品 番 センター高さ 割出数と精度 本体貫通穴 回転精度 繰り返し精度 外径把握範囲 重量 FT-EPF-SC40 60±0.5mm 24分割、15°±5” Ø21mm 0.003mm 0.003mm Ø1-25mm 7.6kg 品 番 センター高さ 割出数と精度 本体貫通穴 外径把握範囲 回転精度 繰り返し精度 重量 ERコレット型 特長 FT-WPF 60±0.5mm 24分割、15°±5” Ø21mm Ø3-30mm 0.003mm 0.015mm 9.6kg ●ERコレットタイプの非常に高精度な割出台です。 IP68 ●市販のDIN規格ERコレットが使用できます。（コレットは付属していません） ワイヤーカット用割出台 FT-EPF ●ステンレス製で防塵防水IP68仕様。 ●ダブルベアリング内蔵で、耐久性に優れており、 WIRE CUT DIVIDING DEVICE BODY ONLY 　素早く高い精度で加工物を固定する事ができます ステンレススチール製 ●15度単位の単能割出と回転ができます。 特長 ●研削・切削・放電・ワイヤー・彫刻・測定に幅広くご使用いただけます。 ●材質：SUS440製 ●焼き入れ後サブゼロ処理した歪の少ない精密割出台です。 ●15度単位の単能割出と回転ができます。　　　　　 ●研削・切削・放電・ワイヤー・彫刻・測定に幅広くご使用いただけます ●3爪スクロールチャック、ERコレットチャック、システム3R社製、 　エロワ社製のチャックを取り付けることが可能です。 ●ヘッド交換後は本体とヘッドの心出し作業が必要となります。 品番 センター高さ 割出数と精度 本体貫通穴 回転精度 把握可能サイズ 標準付属コレット 重量 ●防塵防水IP68仕様 FT-EPF-SER20 2.0～13.0mm 3、4、6、8、10 6.9kg FT-EPF-SER32 60±0.5mm 24分割 15°±5” Ø21mm 0.003mm 3.0～20.0mm 4、8、12、16、20 7.0kg FT-EPF-SER50 12.0～34.0mm 12、18、20、30, 34 7.3kg ※ヘッド交換後は本体とヘッドの心出し作業が必要となります。 システム３Ｒマニュアルチャック型 特長 ●システム３Ｒ社のマニュアルチャックが取り付けられています。 IP68 ●ステンレス製で防塵防水IP68仕様。 ●ダブルベアリング内蔵で、耐久性に優れており、 品 番 センター高さ 割出数と精度 本体貫通穴 回転精度 繰り返し精度 重量 　素早く高い精度で加工物を固定する事ができます FT-EPF 60±0.5mm 24分割、15°±5” Ø21mm 0.003mm 0.015mm 6.1kg ●15度単位の単能割出と回転ができます。 ●研削・切削・放電・ワイヤー・彫刻・測定に幅広くご使用いただけます。 FT-SER20/32/50HD 品 番 センター高さ 割出数と精度 本体貫通穴 回転精度 繰り返し精度 ポジショニングチャック 重 量 FT-SC40HD FT-EPF-3R24 60±0.5mm 24分割、15°±5” Ø21mm 0.003mm 0.003mm 3R24 7.2kg ※コレットは付属しません FT-EPF-3R28 60±0.5ｍｍ 24分割、15°±5” Ø21mm 0.003mm 0.003mm 3R28 7.3kg エロワクィックチャック型 特長 ●エロワ社のクィックチャックが取り付けられています FT-3R24HD ●ステンレス製で防塵防水IP68仕様。 FT-EQC50HD IP68 ●ダブルベアリング内蔵で、耐久性に優れており、 　素早く高い精度で加工物を固定する事ができます ●15度単位の単能割出と回転ができます。 ●研削・切削・放電・ワイヤー・彫刻・測定に幅広くご使用いただけます。 FT-3R28HD FT-EPF FT-EQC100HD 品 番 センター高さ 割出数と精度 本体貫通穴 回転精度 繰り返し精度 ポジショニングチャック 重 量 FT-EPF-EQC50 60±0.5mm 24分割、15°±5” Ø21mm 0.003mm 0.003mm EQC50 6.7kg FT-EPF-EQC100 60±0.5ｍｍ 24分割、15°±5” φ21mm 0.003mm 0.003mm EQC100 7.3kg 2 https://www.firstec.co. jp 価格・現在個数は弊社ホームページでご確認ください。 価格・現在個数は弊社ホームページでご確認ください。 https://www.firstec.co. jp 3

ワイヤーカット用割出台 FT-WPF ワイヤーカット用割出台 WIRE CUT DIVIDING DEVICE WIRE CUT DIVIDING DEVICE ステンレススチール製 特長 ●材質：STAVAX製 精密スクロールチャック型 特長 ●精密３爪スクロールチャックタイプの非常に高精度な割出台です。 ●焼き入れ後サブゼロ処理した歪の少ない精密割出台です。 IP68 ●ステンレス製で防塵防水IP68仕様。 ●15度単位の単能割出と回転ができます。 ●ダブルベアリング内蔵で、耐久性に優れており、 ●研削・切削・放電・ワイヤー・彫刻・測定に幅広くご使用いただけます。 　素早く高い精度で加工物を固定する事ができます ●防塵防水IP68仕様 ●15度単位の単能割出と回転ができます。 ●研削・切削・放電・ワイヤー・彫刻・測定に幅広くご使用いただけます。 品 番 センター高さ 割出数と精度 本体貫通穴 回転精度 繰り返し精度 外径把握範囲 重量 FT-EPF-SC40 60±0.5mm 24分割、15°±5” Ø21mm 0.003mm 0.003mm Ø1-25mm 7.6kg 品 番 センター高さ 割出数と精度 本体貫通穴 外径把握範囲 回転精度 繰り返し精度 重量 ERコレット型 特長 FT-WPF 60±0.5mm 24分割、15°±5” Ø21mm Ø3-30mm 0.003mm 0.015mm 9.6kg ●ERコレットタイプの非常に高精度な割出台です。 IP68 ●市販のDIN規格ERコレットが使用できます。（コレットは付属していません） ワイヤーカット用割出台 FT-EPF ●ステンレス製で防塵防水IP68仕様。 ●ダブルベアリング内蔵で、耐久性に優れており、 WIRE CUT DIVIDING DEVICE BODY ONLY 　素早く高い精度で加工物を固定する事ができます ステンレススチール製 ●15度単位の単能割出と回転ができます。 特長 ●研削・切削・放電・ワイヤー・彫刻・測定に幅広くご使用いただけます。 ●材質：SUS440製 ●焼き入れ後サブゼロ処理した歪の少ない精密割出台です。 ●15度単位の単能割出と回転ができます。　　　　　 ●研削・切削・放電・ワイヤー・彫刻・測定に幅広くご使用いただけます ●3爪スクロールチャック、ERコレットチャック、システム3R社製、 　エロワ社製のチャックを取り付けることが可能です。 ●ヘッド交換後は本体とヘッドの心出し作業が必要となります。 品番 センター高さ 割出数と精度 本体貫通穴 回転精度 把握可能サイズ 標準付属コレット 重量 ●防塵防水IP68仕様 FT-EPF-SER20 2.0～13.0mm 3、4、6、8、10 6.9kg FT-EPF-SER32 60±0.5mm 24分割 15°±5” Ø21mm 0.003mm 3.0～20.0mm 4、8、12、16、20 7.0kg FT-EPF-SER50 12.0～34.0mm 12、18、20、30, 34 7.3kg ※ヘッド交換後は本体とヘッドの心出し作業が必要となります。 システム３Ｒマニュアルチャック型 特長 ●システム３Ｒ社のマニュアルチャックが取り付けられています。 IP68 ●ステンレス製で防塵防水IP68仕様。 ●ダブルベアリング内蔵で、耐久性に優れており、 品 番 センター高さ 割出数と精度 本体貫通穴 回転精度 繰り返し精度 重量 　素早く高い精度で加工物を固定する事ができます FT-EPF 60±0.5mm 24分割、15°±5” Ø21mm 0.003mm 0.015mm 6.1kg ●15度単位の単能割出と回転ができます。 ●研削・切削・放電・ワイヤー・彫刻・測定に幅広くご使用いただけます。 FT-SER20/32/50HD 品 番 センター高さ 割出数と精度 本体貫通穴 回転精度 繰り返し精度 ポジショニングチャック 重 量 FT-SC40HD FT-EPF-3R24 60±0.5mm 24分割、15°±5” Ø21mm 0.003mm 0.003mm 3R24 7.2kg ※コレットは付属しません FT-EPF-3R28 60±0.5ｍｍ 24分割、15°±5” Ø21mm 0.003mm 0.003mm 3R28 7.3kg エロワクィックチャック型 特長 ●エロワ社のクィックチャックが取り付けられています FT-3R24HD ●ステンレス製で防塵防水IP68仕様。 FT-EQC50HD IP68 ●ダブルベアリング内蔵で、耐久性に優れており、 　素早く高い精度で加工物を固定する事ができます ●15度単位の単能割出と回転ができます。 ●研削・切削・放電・ワイヤー・彫刻・測定に幅広くご使用いただけます。 FT-3R28HD FT-EPF FT-EQC100HD 品 番 センター高さ 割出数と精度 本体貫通穴 回転精度 繰り返し精度 ポジショニングチャック 重 量 FT-EPF-EQC50 60±0.5mm 24分割、15°±5” Ø21mm 0.003mm 0.003mm EQC50 6.7kg FT-EPF-EQC100 60±0.5ｍｍ 24分割、15°±5” φ21mm 0.003mm 0.003mm EQC100 7.3kg 2 https://www.firstec.co. jp 価格・現在個数は弊社ホームページでご確認ください。 価格・現在個数は弊社ホームページでご確認ください。 https://www.firstec.co. jp 3

ステンレス製防塵防水型パンチフォーマー STAINLESS STEEL MADE WATER PROOF PRECISION PUNCH FORMER 特長 ●FT-PFH350は、把握力が強く耐久性に優れています IP55 ●研削機や放電加工機での使用に適しており、パンチを様々な形に加工できます ●センター穴は貫通型で、長尺のパンチやイジェクターピンも適用可能 ●Ｖブロックで保持するため、正確に安定してワークを保持し、加工できます ●ダブルベアリングを適用し、高度な安定性と正確さを実現しました ●単能割出機能により多角形のパンチを正確に固定できます　　　　　 ●ステンレス製（Vブロックは高硬度のSKD11製） 品 番 センター高さ 割出数と精度 Ｖブロック移動量 本体貫通穴 外径把握範囲 把握精度 重量 FT-PFH350 85±0.5mm 24分割、15°±5” 30ｍｍ Ø36mm Ø3-38mm 0.005mm 10kg 特長 ●FT-PFH450は、把握力が強く耐久性に優れています IP55 ●研削機や放電加工機での使用に適しており、パンチを様々な形に加工できます ●Vブロックで保持するため、正確に安定してワークを保持し、加工できます ●スライドプレートにより水平方向にも動かすことができます ●ダブルベアリングを適用し、高度な安定性と正確さを実現しました ●単能割出機能により多角形のパンチを正確に固定できます　　　　　 ●ステンレス製（Ｖブロックは高硬度のSKD11製） 品 番 センター高さ 割出数と精度 Ｖブロック移動量 Ｖブロック水平移動量 本体貫通穴 外径把握範囲 把握精度 重量 FT-PFH450 85±0.5mm 24分割、15°±5” 38ｍｍ ±18mm なし Ø3-38mm 0.005mm 12kg 特長 ●ステンレス製で、防塵防水機能と強固なボディと耐久性を備えています IP44 ●超精密スクロールチャックによる優れた回転精度、繰り返し精度 ●センター穴は貫通型で、長尺のパンチやイジェクターピンも適用可能 ●ダブルベアリングを適用し、高度な安定性と正確さを実現しました ●単能割出機能により多角形のパンチを正確に製作できます 品 番 センター高さ 割出数と精度 本体貫通穴 外径把握範囲 回転精度 繰り返し精度 重量 FT-PFH-SC40 85±0.5mm 24分割、15°±5” Ø25mm Ø1-25mm 0.003mm 0.003mm 10.0kg 特長 ●ステンレス製(チャックはFCD45製）で、防塵防水機能と強固なボディと耐久性を備えています IP44 ●センター穴は貫通型で、長尺のパンチやイジェクターピンも適用可能 ●ダブルベアリングを適用し、高度な安定性と正確さを実現しました ●単能割出機能により多角形のパンチを正確に製作できます 品 番 センター高さ 割出数と精度 本体貫通穴 チャック部貫通穴 外径把握範囲 内径把握範囲 回転精度 繰り返し精度 重 量 FT-PFH-SC04 85±0.5mm 24分割、15°±5” Ø32mm Ø32mm Ø3-90mm Ø32-84mm 0.003mm 0.015mm 8.8kg FT-PFH-SC05 85±0.5ｍｍ 24分割、15°±5” φ32mm φ32mm Ø3-110mm Ø35-110mm 0.003mm 0.015mm 14.8kg 特長 ●ステンレス製で、防塵防水機能と強固なボディと耐久性を備えています IP54 ●センター穴は貫通型で、長尺のパンチやイジェクターピンも適用可能 ●ダブルベアリングを適用し、高度な安定性と正確さを実現しました ●単能割出機能により多角形のパンチを正確に製作できます ●市販のDIN規格ERコレットが使用できます。 品番 センター高さ 割出数と精度 本体貫通穴 回転精度 把握可能サイズ 標準付属コレット 重量 FT-PFH-SER20 85±0.5mm 24分割 2.0～13.0mm 3、4、6、8、10 8.3kg FT-PFH-SER32 15°±5” Ø36mm 0.003mm 3.0～20.0mm 4、8、12、16、20 8.3kg FT-PFH-SER50 12.0～34.0mm 12、18、20、30, 34 8.4kg 4 https://www.firstec.co. jp 価格・現在個数は弊社ホームページでご確認ください。

ステンレス製防塵防水型パンチフォーマー ステンレス製防塵防水型ヘッド交換式パンチフォーマー STAINLESS STEEL MADE WATER PROOF PRECISION PUNCH FORMER STAINLESS STEEL MADE WATER PROOF PUNCH FORMER 特長 特長 ●FT-PFH350は、把握力が強く耐久性に優れています ●ステンレス製で、防塵防水機能と強固なボディと耐久性を備えています IP55 ●研削機や放電加工機での使用に適しており、パンチを様々な形に加工できます ●ダブルベアリングを適用し、高度な安定性と正確さを実現しました ●センター穴は貫通型で、長尺のパンチやイジェクターピンも適用可能 IP55 ●組み立てユニットによってクランプ部にSC40、3爪スクロールチャック、ERコレット、 ●Ｖブロックで保持するため、正確に安定してワークを保持し、加工できます 　システム3Rポジショニングチャック、エロワポジショニンチャックを取り付けることができます ●ダブルベアリングを適用し、高度な安定性と正確さを実現しました ●単能割出機能により多角形のパンチを正確に固定できます　　　　　 ●ステンレス製（Vブロックは高硬度のSKD11製） 品 番 センター高さ 割出数と精度 本体貫通穴 重量 FT-PFH 85±0.5mm 24分割、15°±5” Ø36mm 7.8kg 品 番 センター高さ 割出数と精度 Ｖブロック移動量 本体貫通穴 外径把握範囲 把握精度 重量 FT-PFH350 85±0.5mm 24分割、15°±5” 30ｍｍ Ø36mm Ø3-38mm 0.005mm 10kg 特長 ●FT-PFH450は、把握力が強く耐久性に優れています IP55 ●研削機や放電加工機での使用に適しており、パンチを様々な形に加工できます ●Vブロックで保持するため、正確に安定してワークを保持し、加工できます FT-SER/20/32/50HD FT-SC04/05HD FT-SC40HD ●スライドプレートにより水平方向にも動かすことができます ※コレットは付属しません ●ダブルベアリングを適用し、高度な安定性と正確さを実現しました ●単能割出機能により多角形のパンチを正確に固定できます　　　　　 ●ステンレス製（Ｖブロックは高硬度のSKD11製） 品 番 センター高さ 割出数と精度 Ｖブロック移動量 Ｖブロック水平移動量 本体貫通穴 外径把握範囲 把握精度 重量 FT-PFH450 85±0.5mm 24分割、15°±5” 38ｍｍ ±18mm なし Ø3-38mm 0.005mm 12kg FT-EQC50HD FT-EQC100HD FT-3R24HD FT-3R28HD 特長 特長 ●ステンレス製で、防塵防水機能と強固なボディと耐久性を備えています ●ステンレス製で、防塵防水機能と強固なボディと耐久性を備えています IP44 ●超精密スクロールチャックによる優れた回転精度、繰り返し精度 ●システム3R社のマニュアルチャックが取り付けられています ●センター穴は貫通型で、長尺のパンチやイジェクターピンも適用可能 ●ダブルベアリングを適用し、高度な安定性と正確さを実現しました ●ダブルベアリングを適用し、高度な安定性と正確さを実現しました IP55 ●単能割出機能により多角形のパンチを正確に製作できます ●単能割出機能により多角形のパンチを正確に製作できます 品 番 センター高さ 割出数と精度 本体貫通穴 外径把握範囲 回転精度 繰り返し精度 重量 FT-PFH-3R28 FT-PFH-SC40 85±0.5mm 24分割、15°±5” Ø25mm Ø1-25mm 0.003mm 0.003mm 10.0kg 特長 品 番 センター高さ 割出数と精度 回転精度 繰り返し精度 チャック型式 重量 ●ステンレス製(チャックはFCD45製）で、防塵防水機能と強固なボディと耐久性を備えています FT-PFH-3R24 85±0.5mm 24、15°±5” 0.003mm 0.003mm 3R24 8.4kg IP44 ●センター穴は貫通型で、長尺のパンチやイジェクターピンも適用可能 ●ダブルベアリングを適用し、高度な安定性と正確さを実現しました FT-PFH-3R28 3R28 8.8kg ●単能割出機能により多角形のパンチを正確に製作できます 特長 品 番 センター高さ 割出数と精度 本体貫通穴 チャック部貫通穴 外径把握範囲 内径把握範囲 回転精度 繰り返し精度 重 量 ●ステンレス製で、防塵防水機能と強固なボディと耐久性を備えています FT-PFH-SC04 85±0.5mm 24分割、15°±5” Ø32mm Ø32mm Ø3-90mm Ø32-84mm 0.003mm 0.015mm 8.8kg ●エロワ社のクィックチャックが取り付けられています FT-PFH-SC05 85±0.5ｍｍ 24分割、15°±5” φ32mm φ32mm Ø3-110mm Ø35-110mm 0.003mm 0.015mm 14.8kg IP55 ●ダブルベアリングを適用し、高度な安定性と正確さを実現しました ●単能割出機能により多角形のパンチを正確に製作できます 特長 ●ステンレス製で、防塵防水機能と強固なボディと耐久性を備えています IP54 ●センター穴は貫通型で、長尺のパンチやイジェクターピンも適用可能 ●ダブルベアリングを適用し、高度な安定性と正確さを実現しました ●単能割出機能により多角形のパンチを正確に製作できます ●市販のDIN規格ERコレットが使用できます。 FT-PFH-EQC100 品番 センター高さ 割出数と精度 本体貫通穴 回転精度 把握可能サイズ 標準付属コレット 重量 FT-PFH-SER20 2.0～13.0mm 3、4、6、8、10 8.3kg FT-PFH-SER32 85±0.5mm 24分割 15°±5” Ø36mm 0.003mm 3.0～20.0mm 4、8、12、16、20 8.3kg 品 番 センター高さ 割出数と精度 回転精度 繰り返し精度 チャック型式 重量 FT-PFH-SER50 12.0～34.0mm 12、18、20、30, 34 8.4kg FT-PFH-EQC50 85±0.5mm 24、15°±5” 0.003mm 0.003mm EQC50 8.4kg FT-PFH-EQC100 EQC100 9.8kg 4 https://www.firstec.co. jp 価格・現在個数は弊社ホームページでご確認ください。 価格・現在個数は弊社ホームページでご確認ください。 https://www.firstec.co. jp 5

防塵防滴型ヘッド交換式モーターパンチフォーマー 防塵防滴型ヘッド交換式モーターパンチフォーマー WATER PROOF MULTI-FUNCTION MOTOR PUNCH FORMER BODY ONLY WATER PROOF MOTOR PRECISION PUNCH FORMER WITH 3-JAW CHUCK 特長 特長：●ステンレス製の防水機能を備えた耐久性の優れた、 ●ステンレス製の防水機能を備えた耐久性の優れた、パンチフォーマーです 　　 新しいデザインのパンチフォーマーです ●SC40精密3爪チャックにより簡単に早く、しかも正確にクランプすることが可 IP62 　　 ●精密なダブルベアリングを採用し、安定性と高い精度を備えた IP62 ●精密なダブルベアリングを採用し、高い安定性と高い精度 　　 耐久性の高いパンチフォーマーです ●電源：単相100V ●モーター回転数：50～550min-1 　　 ●組み立てユニットによってクランプ部にＳＣ40、3爪スクロール 　　 チャック、ＥＲコレットチャックを取り付けることができます 　　 ●電源：単相100Ｖ 　　 ●モーター回転数：50～550min-1 　　 ●仕様に合わせて取り付けコンポーネットを選択できます ステンレススチール製 品 番 中心高さ 回転精度 電　源 重　量 品 番 チャック 中心高さ チャック部貫通穴 把握範囲 回転精度 繰り返し精度 電源 重量 ステンレススチール製 FT-PFHM 85mm±0.5mm 0.003mm ＡＣ100Ｖ 24kg FT-PFHM-SC40 SC40 85mm±0.5mm Ø25mm Ø1-25mm 0.003mm 0.003mm ＡＣ100Ｖ 31kg 品 番 電 源 重 量 116.3 270 81.3 ＦＴ-ＰＦＨＭ 100Ｖ 24kg 防塵防滴型ヘッド交換式モーターパンチフォーマー ＦＴ-ＰＦＨＭ-ＳＣ40 100Ｖ 31kg WATER PROOF MOTOR PUNCH FORMER WITH 3-JAW CHUCK ＦＴ-ＰＦＨＭ-ＳＣ04 100Ｖ 25kg ＦＴ-ＰＦＨＭ-ＳＣ05 100Ｖ 31.5kg ＦＴ-ＰＦＨＭ-ＳＥＲ20 100Ｖ 24.9kg 特長 ＦＴ-ＰＦＨＭ-ＳＥＲ32 100Ｖ 24.8kg ＦＴ-ＰＦＨＭ-ＳＥＲ50 100Ｖ 25.7kg IP62 ●ステンレス製の防水機能を備えた耐久性の優れた、パンチフォーマーです ●3爪チャックFT-SC04（05）HDにより簡単に早く、しかも正確にクランプ 　することが可能 13 333 131 ●精密なダブルベアリングを採用し、高い安定性と高い精度 363.5 ●電源：単相100V ●モーター回転数：50～550min-1 ステンレススチール製 品 番 チャック 中心高さ チャック部貫通穴 把握範囲 外径 内径 回転精度 繰り返し精度 電源 重量 FT-PFHM-SC04 SC04 85mm±0.5mm Ø32mm Ø3-90mm Ø32-84mm 0.003mm 0.015mm AＣ100Ｖ 25kg FT-PFHM-SC05 SC05 85mm±0.5mm Ø32mm Ø3-110mm Ø35-110mm 0.003mm 0.015mm AC100V 31.5kg 防塵防滴型ヘッド交換式モーターパンチフォーマー WATER PROOF MOTOR PUNCH FORMER WITH ER COLLETS CHUCK 特長 FT-SER20/32/50HD FT-PFHM-SER20/32/50 ●ステンレス製の防水機能を備えた耐久性の優れた、パンチフォーマーです ●ERコレットでワークを把握 IP62 ●精密なダブルベアリングを採用し、高い安定性と高い精度 ●電源：単相100V ●モーター回転数：50～550min-1 FT-SC04/05HD FT-PFHM FT-PFHM-SC04/05 ステンレススチール製 品 番 センター高さ 電源 回転精度 把握可能サイズ 標準付属コレット 重量 FT-SC40HD FT-PFHM-SC40 FT-PFHM-SER20 2.0～13.0mm 3、4、6、8、10 24.9kg FT-PFHM-SER32 85±0.5mm AC100V 0.003mm 3.0～20.0mm 4、8、12、16、20 24.8kg ※ヘッド交換後は本体とヘッドの心出し作業が必要となります。 FT-PFHM-SER50 12.0～34.0mm 12、18、20、30、34 25.7kg 6 https://www.firstec.co. jp 価格・現在個数は弊社ホームページでご確認ください。 価格・現在個数は弊社ホームページでご確認ください。 https://www.firstec.co. jp 7 43 18 85 166.8 RUN STOP

防塵防滴型ヘッド交換式モーターパンチフォーマー WATER PROOF MOTOR PRECISION PUNCH FORMER WITH 3-JAW CHUCK 特長 ●ステンレス製の防水機能を備えた耐久性の優れた、パンチフォーマーです ●SC40精密3爪チャックにより簡単に早く、しかも正確にクランプすることが可 IP62 ●精密なダブルベアリングを採用し、高い安定性と高い精度 ●電源：単相100V ●モーター回転数：50～550min-1 ステンレススチール製 品 番 チャック 中心高さ チャック部貫通穴 把握範囲 回転精度 繰り返し精度 電源 重量 FT-PFHM-SC40 SC40 85mm±0.5mm Ø25mm Ø1-25mm 0.003mm 0.003mm ＡＣ100Ｖ 31kg 防塵防滴型ヘッド交換式モーターパンチフォーマー WATER PROOF MOTOR PUNCH FORMER WITH 3-JAW CHUCK 特長 IP62 ●ステンレス製の防水機能を備えた耐久性の優れた、パンチフォーマーです ●3爪チャックFT-SC04（05）HDにより簡単に早く、しかも正確にクランプ 　することが可能 ●精密なダブルベアリングを採用し、高い安定性と高い精度 ●電源：単相100V ●モーター回転数：50～550min-1 ステンレススチール製 品 番 チャック 中心高さ チャック部貫通穴 把握範囲 外径 内径 回転精度 繰り返し精度 電源 重量 FT-PFHM-SC04 SC04 85mm±0.5mm Ø32mm Ø3-90mm Ø32-84mm 0.003mm 0.015mm AＣ100Ｖ 25kg FT-PFHM-SC05 SC05 85mm±0.5mm Ø32mm Ø3-110mm Ø35-110mm 0.003mm 0.015mm AC100V 31.5kg 防塵防滴型ヘッド交換式モーターパンチフォーマー WATER PROOF MOTOR PUNCH FORMER WITH ER COLLETS CHUCK 特長 ●ステンレス製の防水機能を備えた耐久性の優れた、パンチフォーマーです ●ERコレットでワークを把握 IP62 ●精密なダブルベアリングを採用し、高い安定性と高い精度 ●電源：単相100V ●モーター回転数：50～550min-1 ステンレススチール製 品 番 センター高さ 電源 回転精度 把握可能サイズ 標準付属コレット 重量 FT-PFHM-SER20 2.0～13.0mm 3、4、6、8、10 24.9kg FT-PFHM-SER32 85±0.5mm AC100V 0.003mm 3.0～20.0mm 4、8、12、16、20 24.8kg FT-PFHM-SER50 12.0～34.0mm 12、18、20、30、34 25.7kg 価格・現在個数は弊社ホームページでご確認ください。 https://www.firstec.co. jp 7

大型パンチフォーマー PUNCH FORMER (BIG) 大型パンチフォーマー FT-PFH500 品番 FT-PFH500 特長 センター高さ 130±0.5mm ●把握力が強く耐久性に優れています 割出数と精度 24分割15°±5” ●センター穴は開いていません。 本体貫通穴 なし ●Ｖブロックで保持するため、正確に心出し可能 Ｖブロック把握範囲 Ø3-69.5mm ●スライドプレートにより水平方向にも動かすことができます Ｖブロック移動量 48mm ●ダブルベアリングを適用し、高度な安定性と正確さを実現 Ｖブロック水平移動量 ±30mm ●単能割出機能により多角形のパンチを正確に製作できます 把握精度 0.005mm 重量 27kg 大型パンチフォーマー FT-PFH600 品番 FT-PFH600 センター高さ 130±0.5mm 特長 割出数と精度 24分割15°±5” ●把握力が強く耐久性に優れています チャック部貫通穴 Ø45mm ●センター穴は貫通型 外径把握範囲 Ø4-160mm ●ダブルベアリングを適用し、高度な安定性と正確さを実現 ●単能割出機能により多角形のパンチを正確に製作できます 内径把握範囲 Ø48-150mm 回転精度 0.003mm 繰り返し精度 0.015mm 重量 27kg 品番 FT-PF300 大型パンチフォーマー FT-PF300 センター高さ 130mm 特長 Vブロック把握範囲 最大Ø70mm ●把握力が強く耐久性に優れています Vブロックの移動量 60mm ●センター穴は貫通型 割出数と精度 24分割15°±10” ●Ｖブロックで保持するため、正確に心出し可能 ●単能割出機能により多角形のパンチを正確に製作できます 本体貫通穴 Ø75mm 把握精度 0.008mm 重量 21.3kg 大型パンチフォーマー FT-PF500 品番 FT-PF500 センター高さ 130mm 特長 Vブロック把握範囲 最大Ø70mm ●把握力が強く耐久性に優れています Vブロックの移動量 60mm ●センター穴は貫通型 Ｖブロック水平移動量 ±25mm ●ワークをセンター穴に貫通させた場合、水平移動が制限 ●Ｖブロックで保持するため、正確に心出し可能 割出数と精度 24分割15°±10” ●スライドプレートにより水平方向にも動かすことができます 本体貫通穴 Ø75mm ●単能割出機能により多角形のパンチを正確に製作できます 把握精度 0.008mm 重量 23.3kg 品番 FT-PF600 大型パンチフォーマー FT-PF600 センター高さ 130mm 特長 割出数と精度 24分割15°±10” ●把握力が強く耐久性に優れています チャック部貫通穴 Ø45mm ●センター穴は貫通型 外径把握範囲 Ø4-160mm ●単能割出機能により多角形のパンチを正確に製作できます 内径把握範囲 Ø48-150mm 繰り返し精度 0.015mm 重量 24.3kg 大型モーターパンチフォーマー 品番 FT-PFH600M FT-PFH600M センター高さ 130±0.5mm 特長 チャック部貫通穴 Ø45mm ●把握力が強く耐久性に優れています 外径把握範囲 Ø4-160mm ●センター穴は貫通型 内径把握範囲 Ø48-150mm ●ダブルベアリングを適用し、高度な安定性と正確さを実現 回転精度 0.003mm ●電源：単相200V 繰り返し精度 0.015mm ●モーター回転数：50～550min-1 チャック仕様 SC06 重量 30kg 8 https://www.firstec.co. jp 価格・現在個数は弊社ホームページでご確認ください。

スクロールチャック型 モーターパンチフォーマー PRECISION MOTOR 3-JAWS PUNCH FORMER 特長：●3爪チャックSC03により簡単に早く、しかも正確にクランプすることが可能 　　 ●精密なダブルベアリングを採用し、安定性と高い精度を備えた耐久性の高い モーターパンチフォーマーです 　　 ●電源：単相100Ｖ 　　 ●モーター回転数：50～550min-1 229.4 RUN STOP 161.7 252.22 113 83 品番 センター高さ チャック部貫通穴 外径把握範囲 内径把握範囲 回転精度 繰り返し精度 チャックサイズ 電源 重量 FT-PF550M 85±0.5mm Ø16mm Ø2-70mm Ø24-64mm 0.003mm 0.015mm SC03 AC100V 17kg ＥＲコレット型　モーターパンチフォーマー PRECISION MOTOR ER COLLET PUNCH FORMER 特長：●把握部がＥＲコレットのため、最小2ｍｍから最大26ｍｍまでの直径のワークを 正確に、早く把握することが可能 　　 ●精密なダブルベアリングを採用し、安定性と高い精度を備えた耐久性の 　　 高いモーターパンチフォーマーです 　　 ●市販のＤＩＮ規格ＥＲコレットが使用できます。 　　 ●電源：単相100Ｖ 　　 ●モーター回転数：50～550min-1 229.4 ファーステックＥＲコレット ERコレット 30° 8° L RUN STOP L D 振れ精度 161.7 6 1.0-1.6 113 83 10 1.6-3.0 252.22 16 3.0-7.0 25 7.0-10.0 0.01mm 品番 中心高さ 電圧 回転精度 標準付属コレット 重量 40 10.0-18.0 FT-PF650MSER20 3, 4, 6, 8, 10 17kg 50 18.0-24.0 FT-PF650MSER32 85±0.5mm AC100V 0.003mm 4, 8, 12, 16, 20 18kg 60 24.0-34.0 FT-PF650MSER40 6, 10, 16, 20, 25 19kg ※他社メーカーでもDIN規格のERコレットなら使用可能です。 価格・現在個数は弊社ホームページでご確認ください。 https://www.firstec.co. jp 9 D 85 25 25 85 85 141.2 141.2

センターパンチフォーマー CENTER PUNCH FORMER センターパンチフォーマー 特長 ●このセンターパンチフォーマーは同心度を保持するために 　回転センターを備え、より精度の高い加工を安定して行うことが可能 ●材質：SKS3　硬度：HRC60～62° ●別途回し金（ケレ）をご用意ください。 単位：ｍｍ 品　番 A L 割出数と精度 真円度 平行度 直角度 回転範囲 重　量 FT-GPFE150 375 0～150 20ｋｇ FT-GPFE250 475 0～250 24分割 0.002 FT-GPFE350 575 0～350 15°±10” 0.002mm 0.002mm /100mm /100mm 360° 23ｋｇ 26ｋｇ FT-GPFE450 675 0～450 29.5ｋｇ モーターセンターパンチフォーマー 特長 ●このモーターセンターパンチフォーマーは同心度を保持するために 　回転センターを備え、より精度の高い加工を安定して行うことが可能 ●材質：SKS3　硬度：HRC60～62° ●別途回し金（ケレ）をご用意ください。 ●電源：単相100V ●モーター回転数：50～550min-1 単位：ｍｍ 品　番 A L 割出数と精度 真円度 平行度 直角度 回転範囲 重　量 FT-GPFE150M 375 0～150 23ｋｇ FT-GPFE250M 475 0～250 割出機能 0.002mm 0.002mm 0.002 26ｋｇ FT-GPFE350M 575 0～350 なし /100mm /100mm 360° 29ｋｇ FT-GPFE450M 675 0～450 32.5ｋｇ チャック付センターパンチフォーマー 特長 ●このセンターパンチフォーマーは同心度を保持するために 　回転センターを備え、より精度の高い加工を安定して行うことが可能 ●スクロールチャックのため、大きな径のワークや異なるサイズのワークを 　素早く正確に把握することが可能 ●外径把握径：Ø2～70 内径把握径：Ø24～64 ●チャック部の材質はミーハナイトを使用 単位：ｍｍ 品　番 A L 割出数と精度 真円度 平行度 直角度 回転範囲 重量 FT-GPFC150 375 0～150 20ｋｇ FT-GPFC250 475 0～250 24分割 002mm 0.002 23 FT-GPFC350 575 0～350 15°±10” 0.002mm 0. /100mm /100mm 360° ｋｇ 26ｋｇ FT-GPFC450 675 0～450 29.5ｋｇ チャック付モーターセンターパンチフォーマー 特長 ●このモーターセンターパンチフォーマーは同心度を保持するために 　回転センターを備え、より精度の高い加工を安定して行うことが可能 ●スクロールチャックのため、大きな径のワークや異なるサイズのワークを 　素早く正確に把握することが可能 ●外径把握径：Ø2～70　内径把握径：Ø24～64 ●電源：単相100V ●モーター回転数：50～550min-1 ●チャック部の材質はミーハナイトを使用 単位：ｍｍ 品　番 A L 割出数と精度 真円度 平行度 直角度 回転範囲 重量 FT-GPFC150Ｍ 375 0～150 23ｋｇ FT-GPFC250Ｍ 475 0～250 割出機能 0.002 26ｋｇ FT-GPFC350Ｍ 575 0～350 なし 0.002mm 0.002mm /100mm /100mm 360° 29ｋｇ FT-GPFC450Ｍ 675 0～450 32.5ｋｇ 10 https://www.firstec.co. jp 価格・現在個数は弊社ホームページでご確認ください。

センターパンチフォーマー パンチフォーマー CENTER PUNCH FORMER PUNCH FORMER センターパンチフォーマー パンチフォーマー FT-PF350 品番 FT-PF350 特長 特長 センター高さ 85±0.5ｍｍ ●このセンターパンチフォーマーは同心度を保持するために ●微調整機能付きで、把握力が強く耐久性に優れています 割出数と精度 24分割15°±10” 　回転センターを備え、より精度の高い加工を安定して行うことが可能 ●センター穴は貫通型 本体貫通穴 Φ30mm ●材質：SKS3　硬度：HRC60～62° ●ダブルベアリングを適用し、高度な安定性と正確さを実現 意ください。 ●単能割出機能により多角形のパンチを正確に製作可能 Ｖブロック把握範囲 Ø3-30ｍｍ ●別途回し金（ケレ）をご用 Ｖブロック移動量 25mm 把握精度 0.005mm 重量 8.2kg 単位：ｍｍ 品　番 A L 割出数と精度 真円度 平行度 直角度 回転範囲 重　量 FT-GPFE150 375 0～150 20ｋｇ FT-GPFE250 475 0～250 24分割 0.002 23ｋｇ FT-GPFE350 575 0～350 15°±10” 0.002mm 0.002mm /100mm /100mm 360° 26ｋｇ パンチフォーマー FT-PF450 品番 FT-PF450 FT-GPFE450 675 0～450 29.5ｋｇ 特長 センター高さ 85±0.5ｍｍ ●微調整機能付きで、把握力が強く耐久性に優れています 割出数と精度 24分割15°±10” モーターセンターパンチフォーマー ●センター穴は開いていません。 本体貫通穴 なし ●スライドプレートにより水平方向にも動かすことが可能 Ｖブロック把握範囲 Ø3-30ｍｍ 特長 ●ダブルベアリングを適用し、高度な安定性と正確さを実現 Ｖブロック移動量 45mm ●このモーターセンターパンチフォーマーは同心度を保持するために ●単能割出機能により多角形のパンチを正確に製作可能 Ｖブロック水平移動量 ±18mm 　回転センターを備え、より精度の高い加工を安定して行うことが可能 ●材質：SKS3　硬度：HRC60～62° 把握精度 0.005mm ●別途回し金（ケレ）をご用意ください。 重量 9.2kg ●電源：単相100V ●モーター回転数：50～550min-1 単位：ｍｍ 品　番 A L 割出数と精度 真円度 平行度 直角度 回転範囲 重　量 パンチフォーマー FT-PF550-SC40 品番 FT-PF550-SC40 センター高さ 85±0.5ｍｍ 特長 FT-GPFE150M 375 0～150 23ｋｇ ●把握力が強く耐久性に優れています 割出数と精度 24分割15°±10” FT-GPFE250M 475 0～250 割出機能 0.002mm 0.002mm 0.002 ｋｇ ●センター穴は貫通型 本体貫通穴 Ø30mm FT-GPFE350M 575 0～350 なし /100mm /100mm 360° 26 29ｋｇ ●FT-PF550-SC40は精度0.003mmの超精密タイプ 内径把握範囲 Ø1-25ｍｍ FT-GPFE450M 675 0～450 32.5ｋｇ ●ダブルベアリングを適用し、高度な安定性と正確さを実現 外径把握範囲 把握不可 ●単能割出機能により多角形のパンチを正確に製作可能 回転精度 0.003mm 繰り返し精度 0.003mm チャック付センターパンチフォーマー 重量 8.5kg 特長 ●このセンターパンチフォーマーは同心度を保持するために 　回転センターを備え、より精度の高い加工を安定して行うことが可能 ●スクロールチャックのため、大きな径のワークや異なるサイズのワークを 　素早く正確に把握することが可能 C04 ●外径把握径：Ø2～70 内径把握径：Ø24～64 パンチフォーマー FT-PF550-SC04 品番 FT-PF550-S ●チャック部の材質はミーハナイトを使用 特長 センター高さ 85±0.5ｍｍ ●把握力が強く耐久性に優れています 割出数と精度 24分割15°±10” ●センター穴は貫通型 本体貫通穴 Ø30mm 単位：ｍｍ ●FT-PF550-SC04は把握範囲の広い汎用タイプ 内径把握範囲 Ø3-90ｍｍ 品　番 A L 割出数と精度 真円度 平行度 直角度 回転範囲 重量 ●ダブルベアリングを適用し、高度な安定性と正確さを実現 FT-GPFC150 375 0～150 20ｋｇ ●単能割出機能により多角形のパンチを正確に製作可能 外径把握範囲 Ø32-84ｍｍ 回転精度 ー FT-GPFC250 475 0～250 24分割 23 ｇ 繰り返し精度 0.015mm FT-GPFC350 575 0～350 15°±10” 0.002mm 0.002mm 0.002 /100mm /100mm 360° ｋ 26ｋｇ 重量 7.8kg FT-GPFC450 675 0～450 29.5ｋｇ チャック付モーターセンターパンチフォーマー 特長 ●このモーターセンターパンチフォーマーは同心度を保持するために 　回転センターを備え、より精度の高い加工を安定して行うことが可能 ●スクロールチャックのため、大きな径のワークや異なるサイズのワークを パンチフォーマー FT-PF650 　素早く正確に把握することが可能 特長 ●外径把握径：Ø2～70　内径把握径：Ø24～64 ●FT-PF650は、把握力が強く耐久性に優れています ●電源：単相100V ●センター穴は貫通型で、長尺のパンチやイジェクターピンも適用可能 ●モーター回転数：50～550min-1 ●ダブルベアリングを適用し、高度な安定性と正確さを実現しました ●チャック部の材質はミーハナイトを使用 ●単能割出機能により多角形のパンチを正確に製作できます 単位：ｍｍ ●市販のDIN規格ERコレットが使用できます。 品　番 A L 割出数と精度 真円度 平行度 直角度 回転範囲 重量 FT-GPFC150Ｍ 375 0～150 23ｋｇ 品番 センター高さ 割出数と精度 本体貫通穴 回転精度 把握可能サイズ 標準付属コレット 重量 FT-GPFC250Ｍ 475 0～250 割出機能 002mm 0.002 ｇ FT-PF650-SER20 .0～13.0mm 3、4、6、8、10 5.5kg FT-GPFC350Ｍ 575 0～350 なし 0.002mm 0. /100mm /100mm 360° 26ｋ 29ｋｇ FT-PF650-SER32 85±0.5mm 24分割 2 15°±10” Ø30mm 0.003mm 3.0～20.0mm 4、8、12、16、20 6.5kg FT-GPFC450Ｍ 675 0～450 32.5ｋｇ FT-PF650-SER40 12.0～34.0mm 6、10、16、20、25 6.6kg 10 https://www.firstec.co. jp 価格・現在個数は弊社ホームページでご確認ください。 価格・現在個数は弊社ホームページでご確認ください。 https://www.firstec.co. jp 11

パンチフォーマー モーターパンチフォーマー PUNCH FORMER MOTOR PUNCH FORMER パンチフォーマー FT-PFA モーターパンチフォーマー FT-PFBM 特長 特長 ●スライドプレートにより水平方向にも動かすことが可能 品番 FT-PFBM ●モーター駆動で加工効率を上昇 ●フォーミングレバーを取付により研磨ホィールの成型、ドレッシングが可能 ●モーターの回転数：50～300min-1 中心高さ 80 - 81mm ●センター穴は開いていません。 ●正転・逆転切り替え可能 Vブロック把握範囲 Ø4 - 30mm ●単能割出機能により多角形のパンチを正確に製作できます ●電源：単相１００Ｖ Vブロック移動量 25mm 把握精度 0.005mm 品番 FT-PFA 本体重量 9.1kg 中心高さ 80-81ｍｍ Vブロック把握範囲 φ4-30ｍｍ Vブロックの移動量 30ｍｍ 水平移動量 ±12.5ｍｍ 割出数と精度 24分割15°±10” 把握精度 0.005ｍｍ 本体重量 8.6㎏ フォーミングレバーは、標準付属品です。 モーターパンチフォーマー FT-PFCM 特長 品番 FT-PFCM ●モーター駆動で加工効率を上昇 パンチフォーマー FT-PFB ●３インチスクロールチャック付き チャック ３爪３インチスクロールチャック ●モーターの回転数：50～300min-1 外径把握範囲 Ø２ - Ø７０mm 特長 品番 FT-PFB ●正転・逆転切り替え可能 内径把握範囲 Ø２４ - Ø６４mm ●センター穴は貫通型 中心高さ 80-81mm ●電源：単相１００Ｖ チャック部貫通穴 Ø16mm ●フォーミングレバーを取り付けることにより センター高さ 80 - 81mm 　研磨ホィールの成型、ドレッシングも可能 Vブロック把握範囲 φ4-30mm ●別売りのFT-PFB1でアンギュラ-ホィール Vブロックの移動量 30mm 回転精度 0.003mm 　ドレッシング用にも使用可能 割出数と精度 24分割15°±10” 繰り返し精度 0.015mm ●回転と任意の角度での固定ができます 本体貫通穴 φ30mm 重量 10.1㎏ ●単能割出機能により多角形のパンチを 本体重量 7.6kg 　正確に製作可能 モーターパンチフォーマー FT-PFDM 特長 ●モーター駆動で加工効率を上昇 ●ERコレット付き ●モーターの回転数：50～300min-1 パンチフォーマー FT-PFC ●正転・逆転切り替え可能 品番 FT-PFC ●電源：単相１００Ｖ 特長 チャック ３爪３インチスクロールチャック 品番 標準付属コレット 重量 ●センター穴は貫通型 外径把握範囲 Ø２-Ø７０mm FT-PFDM-ER16 2, 3, 4, 6, 8 8.2kg ●回転と任意の角度での固定ができます 内径把握範囲 Ø２４-Ø６4mm FT-PFDM-ER32 4, 8, 12, 16, 20 9.2kg ●単能割出機能により多角形のパンチを 　正確に製作可能 本体貫通穴 チャック部:Ø16mm FT-PFDM-ER40 6, 10, 16, 20, 25 10.2kg センター高さ 80-81mm 割出し数と精度 24分割15°±10” 回転精度 0.003mm 繰り返し精度 0.015mm 目盛 本尺１°　副尺６′ サインプレート 重量 7.6㎏ 特長 ●FT-SPF50サインプレートはパンチフォーマーFT-PFA、FT-PFB、FT-PFC、FT-PFDに適応 ●パンチフォーマーを0～46°まで傾斜させることができるプレートです。 品番 硬度 精度 重量 パンチフォーマー FT-PFD FT-SPF50 HRC55° 0.005mm 3.3kg 特長 ●センター穴は貫通型 スライダー ●市販のDIN規格ERコレットが使用可能 特長 ●回転と任意の角度での固定ができます ●研磨用スライダーFT-GTFはパンチフォーマーFT-PFB、FT-PFC、FT-PFDに適応 ●単能割出機能により多角形のパンチを ●スライドプレート単体での販売は行っていません。パンチフォーマーと組み合わせての販売となります 　正確に製作可能 ●ネジピッチにより適切なスレッドバーを選択して、取り付けてください 品番 FT-PFD-ER16 FT-PFD-ER32 FT-PFD-ER40 　　（スレッドバー：P0.5/P0.7/P0.8/P1.0/P1.25/P1.5/P1.75/P2.0、その他別作対応可） チャック ＥＲコレットチャック ＥＲコレットチャック ＥＲコレットチャック ●スレッドバーはP1.0が標準付属です。必要に応じてご注文ください 外径把握範囲 Ø０.５-Ø１０mm Ø２．１-Ø２０mm Ø３．１-Ø２６mm 本体貫通穴 Ø３０mm Ø３０mm Ø３０mm センター高さ 80-81mm 80-81mm 80-81mm 割出し数と精度 24分割15°±10” 24分割15°±10” 24分割15°±10” 回転精度 0.005mm 0.005mm 0.005mm 目盛 本尺１°　副尺６′ 本尺１°　副尺６′ 本尺１°　副尺６′ 重量 5.6㎏ 6.6㎏ 7.6㎏ 標準付属コレット 2、3、4、6、8 4、8、12、16、20 6、10、16、20、25 スレッドバー 12 https://www.firstec.co. jp 価格・現在個数は弊社ホームページでご確認ください。 価格・現在個数は弊社ホームページでご確認ください。 https://www.firstec.co. jp 13

パンチフォーマー モーターパンチフォーマー PUNCH FORMER MOTOR PUNCH FORMER パンチフォーマー FT-PFA モーターパンチフォーマー FT-PFBM 特長 特長 ●スライドプレートにより水平方向にも動かすことが可能 品番 FT-PFBM ●モーター駆動で加工効率を上昇 ●フォーミングレバーを取付により研磨ホィールの成型、ドレッシングが可能 ●モーターの回転数：50～300min-1 中心高さ 80 - 81mm ●センター穴は開いていません。 ●正転・逆転切り替え可能 Vブロック把握範囲 Ø4 - 30mm ●単能割出機能により多角形のパンチを正確に製作できます ●電源：単相１００Ｖ Vブロック移動量 25mm 把握精度 0.005mm 品番 FT-PFA 本体重量 9.1kg 中心高さ 80-81ｍｍ Vブロック把握範囲 φ4-30ｍｍ Vブロックの移動量 30ｍｍ 水平移動量 ±12.5ｍｍ 割出数と精度 24分割15°±10” 把握精度 0.005ｍｍ 本体重量 8.6㎏ フォーミングレバーは、標準付属品です。 モーターパンチフォーマー FT-PFCM 特長 品番 FT-PFCM ●モーター駆動で加工効率を上昇 パンチフォーマー FT-PFB ●３インチスクロールチャック付き チャック ３爪３インチスクロールチャック ●モーターの回転数：50～300min-1 外径把握範囲 Ø２ - Ø７０mm 特長 品番 FT-PFB ●正転・逆転切り替え可能 内径把握範囲 Ø２４ - Ø６４mm ●センター穴は貫通型 中心高さ 80-81mm ●電源：単相１００Ｖ チャック部貫通穴 Ø16mm ●フォーミングレバーを取り付けることにより センター高さ 80 - 81mm 　研磨ホィールの成型、ドレッシングも可能 Vブロック把握範囲 φ4-30mm ●別売りのFT-PFB1でアンギュラ-ホィール Vブロックの移動量 30mm 回転精度 0.003mm 　ドレッシング用にも使用可能 割出数と精度 24分割15°±10” 繰り返し精度 0.015mm ●回転と任意の角度での固定ができます 本体貫通穴 φ30mm 重量 10.1㎏ ●単能割出機能により多角形のパンチを 本体重量 7.6kg 　正確に製作可能 モーターパンチフォーマー FT-PFDM 特長 ●モーター駆動で加工効率を上昇 ●ERコレット付き ●モーターの回転数：50～300min-1 パンチフォーマー FT-PFC ●正転・逆転切り替え可能 品番 FT-PFC ●電源：単相１００Ｖ 特長 チャック ３爪３インチスクロールチャック 品番 標準付属コレット 重量 ●センター穴は貫通型 外径把握範囲 Ø２-Ø７０mm FT-PFDM-ER16 2, 3, 4, 6, 8 8.2kg ●回転と任意の角度での固定ができます 内径把握範囲 Ø２４-Ø６4mm FT-PFDM-ER32 4, 8, 12, 16, 20 9.2kg ●単能割出機能により多角形のパンチを 　正確に製作可能 本体貫通穴 チャック部:Ø16mm FT-PFDM-ER40 6, 10, 16, 20, 25 10.2kg センター高さ 80-81mm 割出し数と精度 24分割15°±10” 回転精度 0.003mm 繰り返し精度 0.015mm 目盛 本尺１°　副尺６′ サインプレート 重量 7.6㎏ 特長 ●FT-SPF50サインプレートはパンチフォーマーFT-PFA、FT-PFB、FT-PFC、FT-PFDに適応 ●パンチフォーマーを0～46°まで傾斜させることができるプレートです。 品番 硬度 精度 重量 パンチフォーマー FT-PFD FT-SPF50 HRC55° 0.005mm 3.3kg 特長 ●センター穴は貫通型 スライダー ●市販のDIN規格ERコレットが使用可能 特長 ●回転と任意の角度での固定ができます ●研磨用スライダーFT-GTFはパンチフォーマーFT-PFB、FT-PFC、FT-PFDに適応 ●単能割出機能により多角形のパンチを ●スライドプレート単体での販売は行っていません。パンチフォーマーと組み合わせての販売となります 　正確に製作可能 ●ネジピッチにより適切なスレッドバーを選択して、取り付けてください 品番 FT-PFD-ER16 FT-PFD-ER32 FT-PFD-ER40 　　（スレッドバー：P0.5/P0.7/P0.8/P1.0/P1.25/P1.5/P1.75/P2.0、その他別作対応可） チャック ＥＲコレットチャック ＥＲコレットチャック ＥＲコレットチャック ●スレッドバーはP1.0が標準付属です。必要に応じてご注文ください 外径把握範囲 Ø０.５-Ø１０mm Ø２．１-Ø２０mm Ø３．１-Ø２６mm 本体貫通穴 Ø３０mm Ø３０mm Ø３０mm センター高さ 80-81mm 80-81mm 80-81mm 割出し数と精度 24分割15°±10” 24分割15°±10” 24分割15°±10” 回転精度 0.005mm 0.005mm 0.005mm 目盛 本尺１°　副尺６′ 本尺１°　副尺６′ 本尺１°　副尺６′ 重量 5.6㎏ 6.6㎏ 7.6㎏ 標準付属コレット 2、3、4、6、8 4、8、12、16、20 6、10、16、20、25 スレッドバー 12 https://www.firstec.co. jp 価格・現在個数は弊社ホームページでご確認ください。 価格・現在個数は弊社ホームページでご確認ください。 https://www.firstec.co. jp 13

ファーステック製品一覧 その他のそれぞれの単品カタログもご用意しております。弊社ホームページからダウンロードしていただけます。ご要望いただきましたら、お送りさせていただきます。 ゼロポイントシステム 精密バイス ワイヤーカットバイス パンチフォーマー スクロールチャック 永磁チャック 電磁チャック マグバイス リフティングマグネット 永電磁リフティングマグネット パイテープ ドリル研磨機 研削盤用永電磁チャック 自動化システム ラウンドスリング ※全商品 PL 保険（生産物賠償責任保険）加入済み ※本製品の修理、保証についてはお買い上げの販売店様または弊社にご依頼ください。 ※このカタログに収録した製品の型式・外観・仕様・価格については予告なく変更 する場合があります。予めご了承ください。 ※主な製品の動画、詳細情報や最新情報は当社ホームページまたはイプロス当社サイトにて 　ご覧いただけます。 ※2024 年 8 月 1 日現在の情報です。 　（価格につきましては、予告なく変更する場合があります。） 取扱店 株式会社ファーステック 〒578-0911 大阪府東大阪市中新開1-15-11 TEL(072)960-3340 FAX(072)960-3399 ●Ｅメールアドレス info@firstec.co.jp ●ホームページアドレス https://www.firstec.co.jp ●イプロス当社サイト http://premium.ipros.jp/firstec ●YouTube 当社チャンネル https://www.youtube.com/user/FirstecJapan FIR-20240801
