スクロールチャックカタログ

スクロールチャック Scroll Chuck ２０２４年版 株式会社ファーステック FIRSTEC CORPORATION 掲載価格には消費税は含まれておりません。 掲載価格につきましては、予告なく変更となる可能性があります。

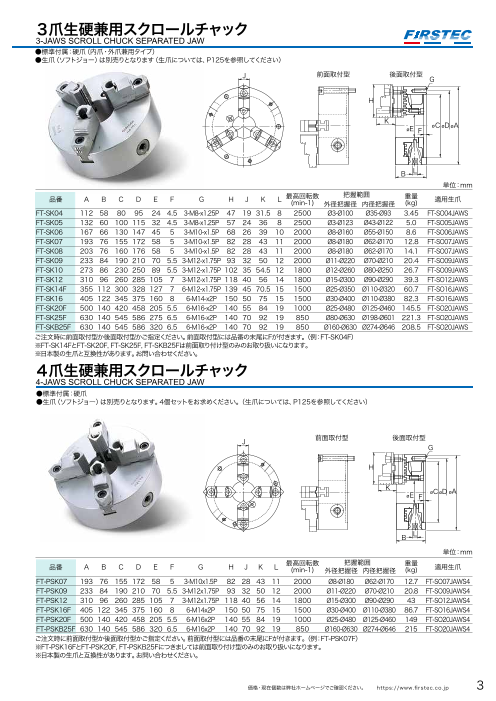

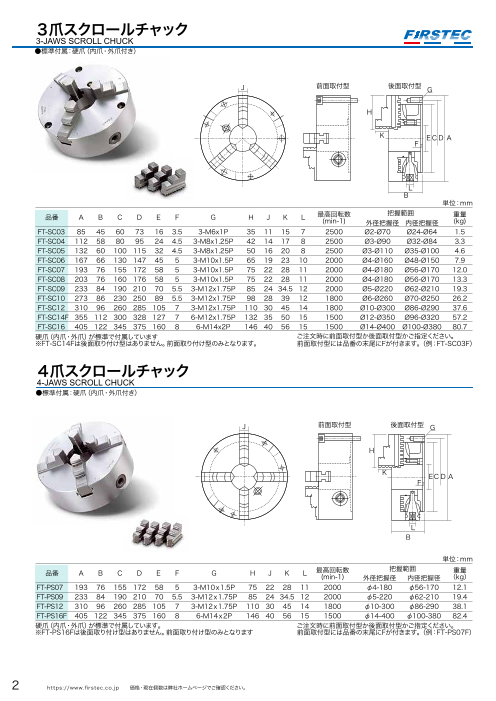

３爪スクロールチャック ３爪生硬兼用スクロールチャック 3-JAWS SCROLL CHUCK 3-JAWS SCROLL CHUCK SEPARATED JAW ●標準付属：硬爪（内爪・外爪付き） ●標準付属：硬爪（内爪・外爪兼用タイプ） ●生爪（ソフトジョー）は別売りとなります（生爪については、P125を参照してください） J 前面取付型 後面取付型 G J 前面取付型 後面取付型 G H H K E C D A K F ECD A F B L L 単位：mm B 品番 A B C D E F G H J K L 最高回転数 把握範囲 重量 単位：ｍｍ (min-1) 外径把握径 内径把握径 (kg) 適用生爪 品番 A B C D E F G H J K L 最高回転数 把握範囲 重量 FT-SK04 112 58 80 95 24 4.5 3-M8-x1.25P 47 19 31.5 8 2500 Ø3-Ø100 Ø35-Ø93 3.45 FT-SO04JAWS (min-1) 外径把握径 内径把握径 (kg) FT-SK05 132 60 100 115 32 4.5 3-M8-x1.25P 57 24 36 8 2500 Ø3-Ø123 Ø43-Ø122 5.0 FT-SO05JAWS FT-SC03 85 45 60 73 16 3.5 3-M6x1P 35 11 15 7 2500 Ø2-Ø70 Ø24-Ø64 1.5 FT-SK06 167 66 130 147 45 5 3-M10-x1.5P 68 26 39 10 2000 Ø8-Ø160 Ø55-Ø150 8.6 FT-SO06JAWS FT-SC04 112 58 80 95 24 4.5 3-M8x1.25P 42 14 17 8 2500 Ø3-Ø90 Ø32-Ø84 3.3 FT-SK07 193 76 155 172 58 5 3-M10-x1.5P 82 28 43 11 2000 Ø8-Ø180 Ø62-Ø170 12.8 FT-SO07JAWS FT-SC05 132 60 100 115 32 4.5 3-M8x1.25P 50 16 20 8 2500 Ø3-Ø110 Ø35-Ø100 4.6 FT-SK08 203 76 160 176 58 5 3-M10-x1.5P 82 28 43 11 2000 Ø8-Ø180 Ø62-Ø170 14.1 FT-SO07JAWS FT-SC06 167 66 130 147 45 5 3-M10x1.5P 65 19 23 10 2000 Ø4-Ø160 Ø48-Ø150 7.9 FT-SK09 233 84 190 210 70 5.5 3-M12-x1.75P 93 32 50 12 2000 Ø11-Ø220 Ø70-Ø210 20.4 FT-SO09JAWS FT-SC07 193 76 155 172 58 5 3-M10x1.5P 75 22 28 11 2000 Ø4-Ø180 Ø56-Ø170 12.0 FT-SK10 273 86 230 250 89 5.5 3-M12-x1.75P 102 35 54.5 12 1800 Ø12-Ø260 Ø80-Ø250 26.7 FT-SO09JAWS FT-SC08 203 76 160 176 58 5 3-M10x1.5P 75 22 28 11 2000 Ø4-Ø180 Ø56-Ø170 13.3 FT-SK12 310 96 260 285 105 7 3-M12-x1.75P 118 40 56 14 1800 Ø15-Ø300 Ø90-Ø290 39.3 FT-SO12JAWS FT-SC09 233 84 190 210 70 5.5 3-M12x1.75P 85 24 34.5 12 2000 Ø5-Ø220 Ø62-Ø210 19.3 FT-SK14F 355 112 300 328 127 7 6-M12-x1.75P 139 45 70.5 15 1500 Ø25-Ø350 Ø110-Ø320 60.7 FT-SO16JAWS FT-SC10 273 86 230 250 89 5.5 3-M12x1.75P 98 28 39 12 1800 Ø6-Ø260 Ø70-Ø250 26.2 FT-SK16 405 122 345 375 160 8 6-M14-x2P 150 50 75 15 1500 Ø30-Ø400 Ø110-Ø380 82.3 FT-SO16JAWS FT-SC12 310 96 260 285 105 7 3-M12x1.75P 110 30 45 14 1800 Ø10-Ø300 Ø86-Ø290 37.6 FT-SK20F 500 140 420 458 205 5.5 6-M16-x2P 140 55 84 19 1000 Ø25-Ø480 Ø125-Ø460 145.5 FT-SO20JAWS FT-SC14F 355 112 300 328 127 7 6-M12x1.75P 132 35 50 15 1500 Ø12-Ø350 Ø96-Ø320 57.2 FT-SK25F 630 140 545 586 275 6.5 6-M16-x2P 140 70 92 19 850 Ø80-Ø630 Ø198-Ø601 221.3 FT-SO20JAWS FT-SC16 405 122 345 375 160 8 6-M14x2P 146 40 56 15 1500 Ø14-Ø400 Ø100-Ø380 80.7 FT-SKB25F 630 140 545 586 320 6.5 6-M16-x2P 140 70 92 19 850 Ø160-Ø630 Ø274-Ø646 208.5 FT-SO20JAWS 硬爪（内爪・外爪）が標準で付属しています ご注文時に前面取付型か後面取付型かご指定ください。 ご注文時に前面取付型か後面取付型かご指定ください。前面取付型には品番の末尾にFが付きます。（例：FT-SK04F） ※FT-SC14Fは後面取り付け型はありません。前面取り付け型のみとなります。 前面取付型には品番の末尾にFが付きます。（例：FT-SC03F） ※FT-SK14FとFT-SK20F, FT-SK25F, FT-SKB25Fは前面取り付け型のみのお取り扱いになります。 ※日本製の生爪と互換性があります。お問い合わせください。 ４爪スクロールチャック ４爪生硬兼用スクロールチャック 4-JAWS SCROLL CHUCK 4-JAWS SCROLL CHUCK SEPARATED JAW ●標準付属：硬爪（内爪・外爪付き） ●標準付属：硬爪 ●生爪（ソフトジョー）は別売りとなります。4個セットをお求めください。（生爪については、P125を参照してください） J 前面取付型 後面取付型 G J 前面取付型 後面取付型 H G H K EC D A F K E C D A F L B B L 単位：mm 単位：ｍｍ 品番 A B C D E F G H J K L 最高回転数 把握範囲 重量 (min-1) 外径把握径 内径把握径 (kg) 適用生爪 品番 A B C D E F G H J K L 最高回転数 把握範囲 重量 (min-1) 外径把握径 内径把握径 （kg） FT-PSK07 193 76 155 172 58 5 3-M10x1.5P 82 28 43 11 2000 Ø8-Ø180 Ø62-Ø170 12.7 FT-SO07JAWS4 FT-PS07 193 76 155 172 58 5 3-M10ｘ1.5P 75 22 28 11 2000 φ4-180 φ56-170 12.1 FT-PSK09 233 84 190 210 70 5.5 3-M12x1.75P 93 32 50 12 2000 Ø11-Ø220 Ø70-Ø210 20.8 FT-SO09JAWS4 FT-PS09 233 84 190 210 70 5.5 3-M12ｘ1.75P 85 24 34.5 12 2000 φ5-220 φ62-210 19.4 FT-PSK12 310 96 260 285 105 7 3-M12x1.75P 118 40 56 14 1800 Ø15-Ø300 Ø90-Ø290 43 FT-SO12JAWS4 FT-PS12 310 96 260 285 105 7 3-M12ｘ1.75P 110 30 45 14 1800 φ10-300 φ86-290 38.1 FT-PSK16F 405 122 345 375 160 8 6-M14x2P 150 50 75 15 1500 Ø30-Ø400 Ø110-Ø380 86.7 FT-SO16JAWS4 FT-PS16F 405 122 345 375 160 8 6-M14ｘ2P 146 40 56 15 1500 φ14-400 φ100-380 82.4 FT-PSK20F 500 140 420 458 205 5.5 6-M16x2P 140 55 84 19 1000 Ø25-Ø480 Ø125-Ø460 149 FT-SO20JAWS4 硬爪（内爪・外爪）が標準で付属しています。 ご注文時に前面取付型か後面取付型かご指定ください。 ※FT-PS16Fは後面取り付け型はありません。前面取り付け型のみとなります 前面取付型には品番の末尾にFが付きます。（例：FT-PS07F） FT-PSKB25F 630 140 545 586 320 6.5 6-M16x2P 140 70 92 19 850 Ø160-Ø630 Ø274-Ø646 215 FT-SO20JAWS4 ご注文時に前面取付型か後面取付型かご指定ください。前面取付型には品番の末尾にFが付きます。（例：FT-PSK07F） ※FT-PSK16FとFT-PSK20F, FT-PSKB25Fにつきましては前面取り付け型のみのお取り扱いになります。 ※日本製の生爪と互換性があります。お問い合わせください。 2 https://www.firstec.co. jp 価格・現在個数は弊社ホームページでご確認ください。 価格・現在個数は弊社ホームページでご確認ください。 https://www.firstec.co. jp 3

３爪スクロールチャック ３爪生硬兼用スクロールチャック 3-JAWS SCROLL CHUCK 3-JAWS SCROLL CHUCK SEPARATED JAW ●標準付属：硬爪（内爪・外爪付き） ●標準付属：硬爪（内爪・外爪兼用タイプ） ●生爪（ソフトジョー）は別売りとなります（生爪については、P125を参照してください） J 前面取付型 後面取付型 G J 前面取付型 後面取付型 G H H K E C D A K F ECD A F B L L 単位：mm B 品番 A B C D E F G H J K L 最高回転数 把握範囲 重量 単位：ｍｍ (min-1) 外径把握径 内径把握径 (kg) 適用生爪 品番 A B C D E F G H J K L 最高回転数 把握範囲 重量 FT-SK04 112 58 80 95 24 4.5 3-M8-x1.25P 47 19 31.5 8 2500 Ø3-Ø100 Ø35-Ø93 3.45 FT-SO04JAWS (min-1) 外径把握径 内径把握径 (kg) FT-SK05 132 60 100 115 32 4.5 3-M8-x1.25P 57 24 36 8 2500 Ø3-Ø123 Ø43-Ø122 5.0 FT-SO05JAWS FT-SC03 85 45 60 73 16 3.5 3-M6x1P 35 11 15 7 2500 Ø2-Ø70 Ø24-Ø64 1.5 FT-SK06 167 66 130 147 45 5 3-M10-x1.5P 68 26 39 10 2000 Ø8-Ø160 Ø55-Ø150 8.6 FT-SO06JAWS FT-SC04 112 58 80 95 24 4.5 3-M8x1.25P 42 14 17 8 2500 Ø3-Ø90 Ø32-Ø84 3.3 FT-SK07 193 76 155 172 58 5 3-M10-x1.5P 82 28 43 11 2000 Ø8-Ø180 Ø62-Ø170 12.8 FT-SO07JAWS FT-SC05 132 60 100 115 32 4.5 3-M8x1.25P 50 16 20 8 2500 Ø3-Ø110 Ø35-Ø100 4.6 FT-SK08 203 76 160 176 58 5 3-M10-x1.5P 82 28 43 11 2000 Ø8-Ø180 Ø62-Ø170 14.1 FT-SO07JAWS FT-SC06 167 66 130 147 45 5 3-M10x1.5P 65 19 23 10 2000 Ø4-Ø160 Ø48-Ø150 7.9 FT-SK09 233 84 190 210 70 5.5 3-M12-x1.75P 93 32 50 12 2000 Ø11-Ø220 Ø70-Ø210 20.4 FT-SO09JAWS FT-SC07 193 76 155 172 58 5 3-M10x1.5P 75 22 28 11 2000 Ø4-Ø180 Ø56-Ø170 12.0 FT-SK10 273 86 230 250 89 5.5 3-M12-x1.75P 102 35 54.5 12 1800 Ø12-Ø260 Ø80-Ø250 26.7 FT-SO09JAWS FT-SC08 203 76 160 176 58 5 3-M10x1.5P 75 22 28 11 2000 Ø4-Ø180 Ø56-Ø170 13.3 FT-SK12 310 96 260 285 105 7 3-M12-x1.75P 118 40 56 14 1800 Ø15-Ø300 Ø90-Ø290 39.3 FT-SO12JAWS FT-SC09 233 84 190 210 70 5.5 3-M12x1.75P 85 24 34.5 12 2000 Ø5-Ø220 Ø62-Ø210 19.3 FT-SK14F 355 112 300 328 127 7 6-M12-x1.75P 139 45 70.5 15 1500 Ø25-Ø350 Ø110-Ø320 60.7 FT-SO16JAWS FT-SC10 273 86 230 250 89 5.5 3-M12x1.75P 98 28 39 12 1800 Ø6-Ø260 Ø70-Ø250 26.2 FT-SK16 405 122 345 375 160 8 6-M14-x2P 150 50 75 15 1500 Ø30-Ø400 Ø110-Ø380 82.3 FT-SO16JAWS FT-SC12 310 96 260 285 105 7 3-M12x1.75P 110 30 45 14 1800 Ø10-Ø300 Ø86-Ø290 37.6 FT-SK20F 500 140 420 458 205 5.5 6-M16-x2P 140 55 84 19 1000 Ø25-Ø480 Ø125-Ø460 145.5 FT-SO20JAWS FT-SC14F 355 112 300 328 127 7 6-M12x1.75P 132 35 50 15 1500 Ø12-Ø350 Ø96-Ø320 57.2 FT-SK25F 630 140 545 586 275 6.5 6-M16-x2P 140 70 92 19 850 Ø80-Ø630 Ø198-Ø601 221.3 FT-SO20JAWS FT-SC16 405 122 345 375 160 8 6-M14x2P 146 40 56 15 1500 Ø14-Ø400 Ø100-Ø380 80.7 FT-SKB25F 630 140 545 586 320 6.5 6-M16-x2P 140 70 92 19 850 Ø160-Ø630 Ø274-Ø646 208.5 FT-SO20JAWS 硬爪（内爪・外爪）が標準で付属しています ご注文時に前面取付型か後面取付型かご指定ください。 ご注文時に前面取付型か後面取付型かご指定ください。前面取付型には品番の末尾にFが付きます。（例：FT-SK04F） ※FT-SC14Fは後面取り付け型はありません。前面取り付け型のみとなります。 前面取付型には品番の末尾にFが付きます。（例：FT-SC03F） ※FT-SK14FとFT-SK20F, FT-SK25F, FT-SKB25Fは前面取り付け型のみのお取り扱いになります。 ※日本製の生爪と互換性があります。お問い合わせください。 ４爪スクロールチャック ４爪生硬兼用スクロールチャック 4-JAWS SCROLL CHUCK 4-JAWS SCROLL CHUCK SEPARATED JAW ●標準付属：硬爪（内爪・外爪付き） ●標準付属：硬爪 ●生爪（ソフトジョー）は別売りとなります。4個セットをお求めください。（生爪については、P125を参照してください） J 前面取付型 後面取付型 G J 前面取付型 後面取付型 H G H K EC D A F K E C D A F L B B L 単位：mm 単位：ｍｍ 品番 A B C D E F G H J K L 最高回転数 把握範囲 重量 (min-1) 外径把握径 内径把握径 (kg) 適用生爪 品番 A B C D E F G H J K L 最高回転数 把握範囲 重量 (min-1) 外径把握径 内径把握径 （kg） FT-PSK07 193 76 155 172 58 5 3-M10x1.5P 82 28 43 11 2000 Ø8-Ø180 Ø62-Ø170 12.7 FT-SO07JAWS4 FT-PS07 193 76 155 172 58 5 3-M10ｘ1.5P 75 22 28 11 2000 φ4-180 φ56-170 12.1 FT-PSK09 233 84 190 210 70 5.5 3-M12x1.75P 93 32 50 12 2000 Ø11-Ø220 Ø70-Ø210 20.8 FT-SO09JAWS4 FT-PS09 233 84 190 210 70 5.5 3-M12ｘ1.75P 85 24 34.5 12 2000 φ5-220 φ62-210 19.4 FT-PSK12 310 96 260 285 105 7 3-M12x1.75P 118 40 56 14 1800 Ø15-Ø300 Ø90-Ø290 43 FT-SO12JAWS4 FT-PS12 310 96 260 285 105 7 3-M12ｘ1.75P 110 30 45 14 1800 φ10-300 φ86-290 38.1 FT-PSK16F 405 122 345 375 160 8 6-M14x2P 150 50 75 15 1500 Ø30-Ø400 Ø110-Ø380 86.7 FT-SO16JAWS4 FT-PS16F 405 122 345 375 160 8 6-M14ｘ2P 146 40 56 15 1500 φ14-400 φ100-380 82.4 FT-PSK20F 500 140 420 458 205 5.5 6-M16x2P 140 55 84 19 1000 Ø25-Ø480 Ø125-Ø460 149 FT-SO20JAWS4 硬爪（内爪・外爪）が標準で付属しています。 ご注文時に前面取付型か後面取付型かご指定ください。 ※FT-PS16Fは後面取り付け型はありません。前面取り付け型のみとなります 前面取付型には品番の末尾にFが付きます。（例：FT-PS07F） FT-PSKB25F 630 140 545 586 320 6.5 6-M16x2P 140 70 92 19 850 Ø160-Ø630 Ø274-Ø646 215 FT-SO20JAWS4 ご注文時に前面取付型か後面取付型かご指定ください。前面取付型には品番の末尾にFが付きます。（例：FT-PSK07F） ※FT-PSK16FとFT-PSK20F, FT-PSKB25Fにつきましては前面取り付け型のみのお取り扱いになります。 ※日本製の生爪と互換性があります。お問い合わせください。 2 https://www.firstec.co. jp 価格・現在個数は弊社ホームページでご確認ください。 価格・現在個数は弊社ホームページでご確認ください。 https://www.firstec.co. jp 3

直装型３爪生硬兼用スクロールチャック ２爪強力型セレーションタイプスクロールチャック 3-JAWS DIRECT MOUNT TYPE SCROLL CHUCK SEPARATED JAW 2-JAW STEEL BODY CHUCKS SEPARATED JAW ●標準付属：硬爪 ●セレーションタイプのため、パワーチャック用の生爪が利用可能 ●生爪（ソフトジョー）は別売りとなります。（生爪については、P125を参照してください） ●硬爪と生爪は、前後に調整して、把握範囲を拡げることが可能 図1 図2 J ●チャック本体は、高速加工に耐える剛性の高い鋼製 C C ●前面・後面のどちらからも取り付け可能 N ●標準付属：生爪（ソフトジョー） M N M B G K P K P パワーチャック用 生爪が取付可能 G 高速回転用 K ØC ØD ØA 7°7′30″ G 7°7′30″ 鋼製強力型 B FT-A5-08,FT-A6-08, B FT-A11-20 FT-A6-10 H F 単位：ｍｍ M 品番 A B C D E F G H I J K P M N 最高回転数 把握範囲 (min-1) R 外径把握径 内径把握径 適用生爪 J 1.5P L FT-A5-08 200 83 33.5 Ø61.9 40 Ø104.8 3-M 1× 10 82 82.563 28 43 14.29 Ø16.3 6.8 2000 Ø8-Ø180 Ø62-Ø170 FT-SO07JAWS .5P FT-A6-08 200 83 33.5 Ø82.6 56 Ø133.4 3-M 82 106.375 28 43 15.88 Ø19.3 6.8 Ø8-Ø180 Ø62-Ø170 1.7× 12 2000 FT-SO07JAWS 単位：ｍｍ 5P 品番 A B C D E F G H J K L M R 最高回転数 把握範囲 重量 FT-A6-10 255 91.5 36.5 Ø82.6 56 Ø133.4 3-M×12 93 106.375 32 50 15.88 Ø19.3 6.8 1800 Ø11-Ø240 Ø70-Ø230 FT-SO09JAWS (min-1) 外径把握径 内径把握径 (kg) 適用生爪 1.75P FT-TNT07 193 78 155 172 58 5 3-M10x1.5P 73 31 38 11 20 12 3200 φ8～φ235 φ66～φ235 14.4 FT-SJ06 FT-A11-20 500 135 40 Ø235 190.5 Ø235 6-M20 140 196.869 55 84 - Ø29.4 10.7 1000 Ø25-Ø480 Ø125-Ø460 FT-SO16JAWS FT-TNT09 233 85 190 210 70 5.5 3-M12x1.75P 95 35 40 12 25 14 2800 φ11～φ280 φ85～φ280 22.3 FT-SJ08 2.×5P ※日本製の生爪と互換性があります。お問い合わせください。 ※日本製の生爪と互換性があります。お問い合わせください。 錐型６爪スクロールチャック 6-JAWS AWL SCROLL CHUCK ３爪強力型セレーションタイプスクロールチャック 3-JAW STEEL BODY CHUCKS SEPARATED JAW J ●セレーションタイプのため、パワーチャック用の生爪が利用可能 前面取付型 後面取付型 G ●硬爪と生爪は、前後に調整して、把握範囲を拡げることが可能 ●チャック本体は、高速加工に耐える剛性の高い鋼製 ●前面・後面のどちらからも取り付け可能 ●標準付属：硬爪 K ●生爪（ソフトジョー）は別売りとなります（生爪については、P125を参照してください） B G ØE ØC ØD ØA F パワーチャック用 L B 生爪が取付可能 K ØC ØD ØA 高速回転用 単位：ｍｍ 鋼製強力型 M F H 品番 A B C D E F G H J K L 最高回転数 把握範囲 重量 (min-1) 外径把握径 (kg) M FT-AS04 112 58 80 95 32 4.5 3-M8x1.25P 45 14 46 8 1200 Ø2-Ø32 3.8 FT-AS06 167 66 130 147 60 5.0 3-M10x1.5P 66 19 43 10 1200 Ø3-Ø60 8.2 R 1.5P L ご注文時に前面取付型か後面取付型かご指定ください。前面取付型には品番の末尾にFが付きます。（例：FT-AS04F） J 単位：ｍｍ 錐型８爪スクロールチャック 品番 A B C D E F G H J K L M R 最高回転数 把握範囲 重量 (min-1) 外径把握径 内径把握径 (kg) 適用生爪 8-JAWS AWL SCROLL CHUCK FT-NT07 193 78 155 172 58 5 3-M10x1.5P 78 28 46 11 20 12 3200 φ8～φ235 φ66～φ235 13.1 FT-SJ06 FT-NT09 233 85 190 210 70 5.5 3-M12x1.75P 92 32 52 12 25 14 2800 φ11～φ280 φ85～φ280 21.2 FT-SJ08 J B FT-NT10 275 91 230 250 89 5.5 3-M12x1.75P 101.5 37 56 12 30 16 2400 φ12～φ330 φ92～φ330 30.5 FT-SJ10 G FT-NT12 310 104 260 285 105 7 3-M12x1.75P 116 47 67 14 30 21 2100 φ15～φ370 φ104～φ370 46.1 FT-SJ12 ※日本製の生爪と互換性があります。お問い合わせください。 ØE ØC ØD ØA K F L 単位：ｍｍ 品番 A B C D E F G H J K L 最高回転数 把握範囲 重量 (min-1) 外径把握径 (kg) 生爪成形の為の「生爪成形ジグ」 上部口金は、容易に前後に調整する 硬爪パワーチャックの物と交換 生爪もパワーチャックの物と交換 FT-AE09 233 84 190 210 100 5.5 4-M12x1.75P 85 24 60 12 1000 Ø7-Ø100 21 として使用することができます。　 事が出来、把握範囲を拡大できます。 可能です。 可能です。 ※FT-AE09は前面取り付け型になります。 　　　　 　　　　 　　　　 4 https://www.firstec.co. jp 価格・現在個数は弊社ホームページでご確認ください。 価格・現在個数は弊社ホームページでご確認ください。 https://www.firstec.co. jp 5 ØD H ØE ØI ØF H ØA H ØD H ØE ØI ØF ØA ØE ØE

直装型３爪生硬兼用スクロールチャック ２爪強力型セレーションタイプスクロールチャック 3-JAWS DIRECT MOUNT TYPE SCROLL CHUCK SEPARATED JAW 2-JAW STEEL BODY CHUCKS SEPARATED JAW ●標準付属：硬爪 ●セレーションタイプのため、パワーチャック用の生爪が利用可能 ●生爪（ソフトジョー）は別売りとなります。（生爪については、P125を参照してください） ●硬爪と生爪は、前後に調整して、把握範囲を拡げることが可能 図1 図2 J ●チャック本体は、高速加工に耐える剛性の高い鋼製 C C ●前面・後面のどちらからも取り付け可能 N ●標準付属：生爪（ソフトジョー） M N M B G K P K P パワーチャック用 生爪が取付可能 G 高速回転用 K ØC ØD ØA 7°7′30″ G 7°7′30″ 鋼製強力型 B FT-A5-08,FT-A6-08, B FT-A11-20 FT-A6-10 H F 単位：ｍｍ M 品番 A B C D E F G H I J K P M N 最高回転数 把握範囲 (min-1) R 外径把握径 内径把握径 適用生爪 J 1.5P L FT-A5-08 200 83 33.5 Ø61.9 40 Ø104.8 3-M 1× 10 82 82.563 28 43 14.29 Ø16.3 6.8 2000 Ø8-Ø180 Ø62-Ø170 FT-SO07JAWS .5P FT-A6-08 200 83 33.5 Ø82.6 56 Ø133.4 3-M 82 106.375 28 43 15.88 Ø19.3 6.8 Ø8-Ø180 Ø62-Ø170 1.7× 12 2000 FT-SO07JAWS 単位：ｍｍ 5P 品番 A B C D E F G H J K L M R 最高回転数 把握範囲 重量 FT-A6-10 255 91.5 36.5 Ø82.6 56 Ø133.4 3-M×12 93 106.375 32 50 15.88 Ø19.3 6.8 1800 Ø11-Ø240 Ø70-Ø230 FT-SO09JAWS (min-1) 外径把握径 内径把握径 (kg) 適用生爪 1.75P FT-TNT07 193 78 155 172 58 5 3-M10x1.5P 73 31 38 11 20 12 3200 φ8～φ235 φ66～φ235 14.4 FT-SJ06 FT-A11-20 500 135 40 Ø235 190.5 Ø235 6-M20 140 196.869 55 84 - Ø29.4 10.7 1000 Ø25-Ø480 Ø125-Ø460 FT-SO16JAWS FT-TNT09 233 85 190 210 70 5.5 3-M12x1.75P 95 35 40 12 25 14 2800 φ11～φ280 φ85～φ280 22.3 FT-SJ08 2.×5P ※日本製の生爪と互換性があります。お問い合わせください。 ※日本製の生爪と互換性があります。お問い合わせください。 錐型６爪スクロールチャック 6-JAWS AWL SCROLL CHUCK ３爪強力型セレーションタイプスクロールチャック 3-JAW STEEL BODY CHUCKS SEPARATED JAW J ●セレーションタイプのため、パワーチャック用の生爪が利用可能 前面取付型 後面取付型 G ●硬爪と生爪は、前後に調整して、把握範囲を拡げることが可能 ●チャック本体は、高速加工に耐える剛性の高い鋼製 ●前面・後面のどちらからも取り付け可能 ●標準付属：硬爪 K ●生爪（ソフトジョー）は別売りとなります（生爪については、P125を参照してください） B G ØE ØC ØD ØA F パワーチャック用 L B 生爪が取付可能 K ØC ØD ØA 高速回転用 単位：ｍｍ 鋼製強力型 M F H 品番 A B C D E F G H J K L 最高回転数 把握範囲 重量 (min-1) 外径把握径 (kg) M FT-AS04 112 58 80 95 32 4.5 3-M8x1.25P 45 14 46 8 1200 Ø2-Ø32 3.8 FT-AS06 167 66 130 147 60 5.0 3-M10x1.5P 66 19 43 10 1200 Ø3-Ø60 8.2 R 1.5P L ご注文時に前面取付型か後面取付型かご指定ください。前面取付型には品番の末尾にFが付きます。（例：FT-AS04F） J 単位：ｍｍ 錐型８爪スクロールチャック 品番 A B C D E F G H J K L M R 最高回転数 把握範囲 重量 (min-1) 外径把握径 内径把握径 (kg) 適用生爪 8-JAWS AWL SCROLL CHUCK FT-NT07 193 78 155 172 58 5 3-M10x1.5P 78 28 46 11 20 12 3200 φ8～φ235 φ66～φ235 13.1 FT-SJ06 FT-NT09 233 85 190 210 70 5.5 3-M12x1.75P 92 32 52 12 25 14 2800 φ11～φ280 φ85～φ280 21.2 FT-SJ08 J B FT-NT10 275 91 230 250 89 5.5 3-M12x1.75P 101.5 37 56 12 30 16 2400 φ12～φ330 φ92～φ330 30.5 FT-SJ10 G FT-NT12 310 104 260 285 105 7 3-M12x1.75P 116 47 67 14 30 21 2100 φ15～φ370 φ104～φ370 46.1 FT-SJ12 ※日本製の生爪と互換性があります。お問い合わせください。 ØE ØC ØD ØA K F L 単位：ｍｍ 品番 A B C D E F G H J K L 最高回転数 把握範囲 重量 (min-1) 外径把握径 (kg) 生爪成形の為の「生爪成形ジグ」 上部口金は、容易に前後に調整する 硬爪パワーチャックの物と交換 生爪もパワーチャックの物と交換 FT-AE09 233 84 190 210 100 5.5 4-M12x1.75P 85 24 60 12 1000 Ø7-Ø100 21 として使用することができます。　 事が出来、把握範囲を拡大できます。 可能です。 可能です。 ※FT-AE09は前面取り付け型になります。 　　　　 　　　　 　　　　 4 https://www.firstec.co. jp 価格・現在個数は弊社ホームページでご確認ください。 価格・現在個数は弊社ホームページでご確認ください。 https://www.firstec.co. jp 5 ØD H ØE ØI ØF H ØA H ØD H ØE ØI ØF ØA ØE ØE

３爪強力型アジャスタブルスクロールチャック 3-JAW　ADJUSTMENT STEEL BODY SCROLL CHUCK ●高精度を必要とするときやチャックの把握精度が低下した場合に調整用ボルトを使って簡単に芯振れの修正を行うことができます。（0.01ｍｍまで） ●チャック本体は、高速加工に耐える剛性の高い鋼製 ●標準付属：硬爪（内爪・外爪） 高速回転用 B G 鋼製強力型 調整用ボルト K ØC ØD ØA F H M J L 単位：ｍｍ 品番 A B C D E F G H J K L M 最高回転数 把握範囲 重量 (min-1) 外径把握径 内径把握径 (kg) FT-CT06 167 75.5 130 147 45 12 3-M10x1.5P 65 22 28 10 3-M12x1.75P 4000 Ø4-Ø160 Ø48-Ø150 10.4 FT-CT07 193 85 155 172 58 12 3-M10x1.5P 75 24 28.5 11 3-M12x1.75P 3500 Ø4-Ø180 Ø56-Ø170 12.9 FT-CT09 233 92 190 210 70 12.5 3-M12x1.75P 85 28 33 12 3-M12x1.75P 2900 Ø5-Ø220 Ø62-Ø210 20.4 FT-CT10 275 98 230 250 89 12.5 3-M12x1.75P 98 30 38 12 3-M12x1.75P 2500 Ø6-Ø260 Ø70-Ø250 29.3 FT-CT12 310 111 260 285 105 14 3-M12x1.75P 110 32 45 14 3-M12x1.75P 2200 Ø10-Ø300 Ø86-Ø290 43.7 ４爪強力型アジャスタブルスクロールチャック 4-JAW　ADJUSTMENT STEEL BODY SCROLL CHUCKS ●高精度を必要とするときやチャックの把握精度が低下した場合に調整用ボルトを使って簡単に芯振れの修正を行うことができます。（0.01ｍｍまで） ●チャック本体は、高速加工に耐える剛性の高い鋼製 ●標準付属：硬爪（内爪・外爪） 高速回転用 B G 鋼製強力型 K 調整用ボルト ØC ØD ØA F H M J L 単位：ｍｍ 品番 A B C D E F G H J K L M 最高回転数 把握範囲 重量 (min-1) 外径把握径 内径把握径 (kg) FT-FCT07 193 85 155 172 58 12 3-M10×1.5P 75 24 28.5 11 3-M12×1.75P 3500 Ø4-Ø180 Ø56-Ø170 13.2 FT-FCT09 233 92 190 210 70 12.5 3-M12×1.75P 85 28 33 12 3-M12×1.75P 2900 Ø5-Ø220 Ø62-Ø210 20.7 FT-FCT10 275 98 230 250 89 12.5 3-M12×1.75P 98 30 38 12 3-M12×1.75P 2500 Ø6-Ø260 Ø70-Ø250 29.8 FT-FCT12 310 111 260 285 105 14 3-M12×1.75P 110 32 45 14 3-M12×1.75P 2200 Ø10-Ø300 Ø86-Ø290 44.4 6 https://www.firstec.co. jp 価格・現在個数は弊社ホームページでご確認ください。 ØE ØE

３爪強力型アジャスタブルスクロールチャック ２爪生硬兼用強力型アジャスタブルスクロールチャック 3-JAW　ADJUSTMENT STEEL BODY SCROLL CHUCK 2-JAW POWERFUL TYPE ADJUSTMENT STEEL BODY SCROLL CHUCKS SEPARATED JAW ●高精度を必要とするときやチャックの把握精度が低下した場合に調整用ボルトを使って簡単に芯振れの修正を行うことができます。（0.01ｍｍまで） ●高精度を必要とするときやチャックの把握精度が低下した場合に調整用ボルトを使って簡単に芯振れの修正を行うことができます。（0.01ｍｍまで） ●チャック本体は、高速加工に耐える剛性の高い鋼製 ●チャック本体は、高速加工に耐える剛性の高い鋼製 ●標準付属：硬爪（内爪・外爪） ●標準付属：生爪（ソフトジョー） 高速回転用 B G 高速回転用 B G 鋼製強力型 鋼製強力型 調整用ボルト K ØC ØD ØA K ØC ØD ØA F F H H M M 調整用ボルト J L J L 単位：ｍｍ 把握範囲 単位：ｍｍ 品番 A B C D E F G H J K L M 最高回転数 重量 (min-1) 外径把握径 内径把握径 (kg) 品番 A B C D E F G H J K L M 最高回転数 把握範囲 重量 (min-1) 外径把握径 内径把握径 (kg) FT-CT06 167 75.5 130 147 45 12 3-M10x1.5P 65 22 28 10 3-M12x1.75P 4000 Ø4-Ø160 Ø48-Ø150 10.4 FT-CT07 193 85 155 172 58 12 3-M10x1.5P 75 24 28.5 11 3-M12x1.75P 3500 Ø4-Ø180 Ø56-Ø170 12.9 FT-TKT07 193 85 155 172 58 12 3-M10x1.5P 95 31 49.5 11 3-M12x1.75P 3500 Ø10-Ø180 Ø70-Ø170 14.6 FT-CT09 233 92 190 210 70 12.5 3-M12x1.75P 85 28 33 12 3-M12x1.75P 2900 Ø5-Ø220 Ø62-Ø210 20.4 FT-TKT09 233 92 190 210 70 12.5 3-M12x1.75P 110 37 50 12 3-M12x1.75P 2900 Ø12-Ø220 Ø80-Ø210 22.4 FT-CT10 275 98 230 250 89 12.5 3-M12x1.75P 98 30 38 12 3-M12x1.75P 2500 Ø6-Ø260 Ø70-Ø250 29.3 ※日本製の生爪と互換性があります。お問い合わせください。 FT-CT12 310 111 260 285 105 14 3-M12x1.75P 110 32 45 14 3-M12x1.75P 2200 Ø10-Ø300 Ø86-Ø290 43.7 ４爪強力型アジャスタブルスクロールチャック ４爪生硬兼用強力型アジャスタブルスクロールチャック 4-JAW　ADJUSTMENT STEEL BODY SCROLL CHUCKS 4-JAW POWERFUL TYPE ADJUSTMENT STEEL BODY SCROLL CHUCKS ●高精度を必要とするときやチャックの把握精度が低下した場合に調整用ボルトを使って簡単に芯振れの修正を行うことができます。（0.01ｍｍまで） ●高精度を必要とするときやチャックの把握精度が低下した場合に調整用ボルトを使って簡単に芯振れの修正を行うことができます。（0.01ｍｍまで） ●チャック本体は、高速加工に耐える剛性の高い鋼製 ●チャック本体は、高速加工に耐える剛性の高い鋼製 ●標準付属：硬爪（内爪・外爪） ●標準付属：硬爪 ●生爪（ソフトジョー）は別売りとなります。生爪（ソフトジョー）は4個セットをお求めください。（生爪については、Ｐ125を参照してください） 高速回転用 B G 高速回転用 B G 鋼製強力型 鋼製強力型 K K 調整用ボルト ØC ØD ØA ØC ØD ØA F F H H M M J L J L 調整用ボルト 単位：ｍｍ 単位：ｍｍ 品番 A B C D E F G H J K L M 最高回転数 把握範囲 重量 品番 A B C D E F G H J K L M 最高回転数 把握範囲 重量 (min-1) 外径把握径 内径把握径 (kg) 適用生爪 (min-1) 外径把握径 内径把握径 (kg) FT-FCT07 193 85 155 172 58 12 3-M10×1.5P 75 24 28.5 11 3-M12×1.75P 3500 Ø4-Ø180 Ø56-Ø170 13.2 FT-FKT07 193 85 155 172 58 12 3-M10x1.5P 82 28 43 11 3-M12x1.75P 3500 Ø8-Ø180 Ø62-Ø170 14.1 FT-SO07JAWS-4 FT-FCT09 233 92 190 210 70 12.5 3-M12×1.75P 85 28 33 12 3-M12×1.75P 2900 Ø5-Ø220 Ø62-Ø210 20.7 FT-FKT09 233 92 190 210 70 12.5 3-M12x1.75P 93 32 51 12 3-M12x1.75P 2900 Ø11-Ø220 Ø70-Ø210 22 FT-SO09JAWS-4 FT-FCT10 275 98 230 250 89 12.5 3-M12×1.75P 98 30 38 12 3-M12×1.75P 2500 Ø6-Ø260 Ø70-Ø250 29.8 FT-FKT10 275 98 230 250 89 12.5 3-M12x1.75P 102 35 54 12 3-M12x1.75P 2500 Ø12-Ø260 Ø80-Ø250 33.5 FT-SO09JAWS-4 FT-FCT12 310 111 260 285 105 14 3-M12×1.75P 110 32 45 14 3-M12×1.75P 2200 Ø10-Ø300 Ø86-Ø290 44.4 FT-FKT12 310 111260 285 105 14 3-M12x1.75P 118 40 58 14 3-M12x1.75P 2200 Ø15-Ø300 Ø90-Ø290 46.1 FT-SO012JAWS-4 ※日本製の生爪と互換性があります。お問い合わせください。 6 https://www.firstec.co. jp 価格・現在個数は弊社ホームページでご確認ください。 価格・現在個数は弊社ホームページでご確認ください。 https://www.firstec.co. jp 7 ØE ØE ØE ØE

薄型３爪フライス用スクロールチャック スクロールチャック用生爪 SUPER THIN CHUCK SOFT JAWS FOR SCROLL CHUCKS ●ハンドルは30度の角度を付けて差し込むことができます。 ●スクロールチャック用生爪が3個入ったセットです。 A ●薄型仕様のため、非常に使い勝手が良い。 C D J ●チャックフランジ式のため、テーブルへの脱着が非常に簡単（Ｔスロットナット等を使ってマシンテーブルに固定してください。） ●生硬兼用タイプ ●標準付属：硬爪 B M ●生爪は別売りになります（生爪については、P125を参照してください） N K G J G E L F H 単位：ｍｍ H 品番 A B C D E F G H J K L M N 重量(kg) FT-SO04JAWS 52 30 19 24 9.53 7.94 M6x1P 14 11 3 2.5 21 7 0.45 M ØA2 K ØC ØD ØA1 FT-SO05JAWS 62 35 24 32 12.68 7.94 M8x1.25P 15 14 3.5 3 24 9 0.9 F FT-SO06JAWS 73 37 26 38.1 12.68 7.94 M8x1.25P 17.45 14 3.5 3 25 9 1.3 FT-SO07JAWS 95 48 31 44.4 12.68 7.94 M10x1.5P 25.3 17 3.8 3 34 11 2.6 FT-SO09JAWS 110 48 37 54 19.03 12.7 M12x1.75P 28 19 4.2 3 34 13 3.6 L FT-SO12JAWS 125 54 42 63.5 19.03 12.7 M12x1.75P 30.75 19 4.2 3 38 13 5.5 B2 B1 FT-SO16JAWS 160 70 50 76.2 19.03 12.7 M16x2P 41.9 25 5.5 6 48 17 10.4 単位：ｍｍ FT-SO20JAWS 160 80 55 76.2 19.03 12.7 M20x2.5P 41.9 32 5.5 6 58 21 -- 把握範囲 ４個セットをお求めの際は品番の後ろに４を付けてください(例FT-SO04JAWS-4) 品番 A1 A2 B1 B2 C D E F G H J K L M 重量 外径把握径 内径把握径 (kg) 適用生爪 FT-NBK06 220 170 58 18 130 147 45 6 3-M10x1.5P 68 26 40 10 13 Ø8-Ø160 Ø48-Ø150 10.6 FT-SO06JAWS パワーチャック用生爪(SJシリーズ) SOFT JAWS (SJ-SERIES) FOR HYDRAULIC CHUCKS FT-NBK08 270 210 65 20 155 172 60 6 3-M10x1.5P 82 28 43 11 13 Ø11-Ø200 Ø62-Ø190 18.1 FT-SO07JAWS S-7 FT-NBK10 315 255 73 20 190 210 80 6 3-M12x1.75P 93 32 52 12 16 Ø12-Ø250 Ø72-Ø240 27.9 FT-SO09JAWS ●パワーチャック用生爪が3個入ったセットです。 FT-NBK12 370 305 80 22 250 285 105 5 3-M12x1.75P 118 40 59 14 18 Ø15-Ø300 Ø86-Ø290 42.9 FT-SO12JAWS 1.5P R 0.2 0.2 3P 0.2 S-1 FT-NBK16 470 405 105 24 345 375 160 7 6-M14x2P 150 50 75 15 18 Ø60-Ø410 Ø145-Ø388 - FT-SO16JAWS FT-NBK20 570 500 121 29 420 458 220 7 6-M16x2P 140 55 84 19 18 Ø86-Ø500 Ø245-Ø488 150 FT-SO20JAWS 1.3 1.79 2.6 S-8 S-6 0.45 S-2 日本製生爪と互換性があります。お問い合わせください。 0.71 0.7 60° 60° S-3 ピッチ1.5 ピッチ3.0 角型４爪フライス用スクロールチャック S-5 S-9 セレーション SUPER THIN SQUARE CHUCK S-4 単位：mm ●角型４爪フライス用チャックのＷ、Ｘ、Ｙ、Ｚの精度は0.05mm以内です。 ●生硬兼用タイプです。 品番 S-1 S-2 S-3 S-4 S-5 S-6 S-7 S-8 S-9 セレーション 重量 ピッチ (kg) ●硬爪の繰り返し精度：0.02mm以内 FT-SJ04 49.5 23 23 10 4.5 10 14 25.5 M8x1.25P 1.5 x 60° 0.42 ●生爪は別売りになります（生爪については、P125を参照してください） FT-SJ05 62 25 30 10 4.5 10 14 38 M8x1.25P 1.5 x 60° 0.85 FT-SJ06 73 31 36 12 5 15 20 38 M10x1.5P 1.5 x 60° 1.5 S FT-SJ08 95 35 38 14 5 24 25 46 M12x1.75P 1.5 x 60° 2.4 FT-SJ10 110 40 42 16 5 30 30 50 M12x1.75P 1.5 x 60° 3.6 F FT-SJ12 129 50 50 21(18) 6 39 30 60 M16x2P(M14x2P) 1.5 x 60° 6.1 FT-SJ18 165 62 62 22(25.5) 8(5) 37 43 85 M20x2.5P 1.5 x 60° 12.5 K FT-SJ24 180 65 70 25 9 40 60 80 M20x2.5P 3.0 x 60° 16.2 R ４個セットをお求めの際は品番の後ろに４を付けてください（例FT-SJ04-4） G パワーチャック用硬爪(HJシリーズ) P C HARD JAWS (HJ-SERIES) FOR HYDRAULIC CHUCKS Q B ●パワーチャック用硬爪が3個入ったセットです。 ●内爪・外爪兼用タイプ 図1. 図2. H-7 H-7 H-7H-7 H-1 H-2 H-1 Z Y X W H-8 H-6 H-2 H-9 H-8 H-6 H-9 H-3 H-9 H-3 H-5 H-5 H-4 単位：ｍｍ H-10 セレーション H-4 セレーション H-10 単位：mm 品番 A B C D E F G H J K L M 品番 H-1 H-2 H-3 H-4 H-5 H-6 H-7 H-8 H-9 H-10 セレーション 重量 ピッチ (Kg) 参考図面 FT-MC06 215 57 18 130 40 5.5 4-M10x1.5P 68 26 39 14 144 FT-MC08 250 65 20 160 55 6 4-M12x1.75P 82 28 43 17 174 FT-HJ04 53 23 28 10 4 29 14 24 10 M8x1.25P 1.5 x 60° 0.4 図２ FT-MC10 310 72 22 200 70 6 4-M14x2P 93 32 50 21 218 FT-HJ05 53 23 28 10 4 29 14 24 10 M8x1.25P 1.5 x 60° 0.4 図２ FT-MC12 380 85 25 260 100 7 4-M16x2P 118 40 56 23 274 FT-HJ06 67 31 36 12 5 39 20 28 12 M10x1.5P 1.5 x 60° 0.95 図２ FT-HJ08 87 35 51 14 5 29.5 25 18 12 M12x1.75P 1.5 x 60° 1.9 図１ N P Q R S 把握範囲 重量 外径把握径 内径把握径 (kg) 適用生爪 FT-HJ10 101 40 54 16 5 45.5 30 18 13 M12x1.75P 1.5 x 60° 2.8 図１ FT-MC06 165 144 165 66 18 Ø4-Ø128 Ø55-Ø128 11.4 FT-SO06JAWS4 FT-HJ12 108 50 67 21(18) 4(5) 49 30 20 16 M16x2P(M14×2P) 1.5 x 60° 3.5 図１ FT-MC08 200 174 200 83 18 Ø5-Ø162 Ø62-Ø162 18.6 FT-SO07JAWS4 FT-HJ18 143 62 86 22(25.5) 8(5) 55 43 38 20 M20x2.5P 1.5 x 60° 9.5 図１ FT-MC10 250 218 250 104 18 Ø6-Ø200 Ø72-Ø200 31.6 FT-SO09JAWS4 FT-HJ24 159.5 80 90 25 9 97.5 50 62 40 M20x2.5P 3 x 60° 15.3 図２ FT-MC12 310 274 310 135 22 Ø10-Ø265 Ø90-Ø265 56.6 FT-SO12JAWS4 4個セットをお求めの際は品番の後ろに４を付けてください（例FT-HJ04-4） 日本製生爪と互換性があります。お問い合わせください。 8 https://www.firstec.co. jp 価格・現在個数は弊社ホームページでご確認ください。 価格・現在個数は弊社ホームページでご確認ください。 https://www.firstec.co. jp 9 J M N H L ØE ØE ØD A . R0 2

薄型３爪フライス用スクロールチャック スクロールチャック用生爪 SUPER THIN CHUCK SOFT JAWS FOR SCROLL CHUCKS ●ハンドルは30度の角度を付けて差し込むことができます。 ●スクロールチャック用生爪が3個入ったセットです。 A ●薄型仕様のため、非常に使い勝手が良い。 C D J ●チャックフランジ式のため、テーブルへの脱着が非常に簡単（Ｔスロットナット等を使ってマシンテーブルに固定してください。） ●生硬兼用タイプ ●標準付属：硬爪 B M ●生爪は別売りになります（生爪については、P125を参照してください） N K G J G E L F H 単位：ｍｍ H 品番 A B C D E F G H J K L M N 重量(kg) FT-SO04JAWS 52 30 19 24 9.53 7.94 M6x1P 14 11 3 2.5 21 7 0.45 M ØA2 K ØC ØD ØA1 FT-SO05JAWS 62 35 24 32 12.68 7.94 M8x1.25P 15 14 3.5 3 24 9 0.9 F FT-SO06JAWS 73 37 26 38.1 12.68 7.94 M8x1.25P 17.45 14 3.5 3 25 9 1.3 FT-SO07JAWS 95 48 31 44.4 12.68 7.94 M10x1.5P 25.3 17 3.8 3 34 11 2.6 FT-SO09JAWS 110 48 37 54 19.03 12.7 M12x1.75P 28 19 4.2 3 34 13 3.6 L FT-SO12JAWS 125 54 42 63.5 19.03 12.7 M12x1.75P 30.75 19 4.2 3 38 13 5.5 B2 B1 FT-SO16JAWS 160 70 50 76.2 19.03 12.7 M16x2P 41.9 25 5.5 6 48 17 10.4 単位：ｍｍ FT-SO20JAWS 160 80 55 76.2 19.03 12.7 M20x2.5P 41.9 32 5.5 6 58 21 -- 把握範囲 ４個セットをお求めの際は品番の後ろに４を付けてください(例FT-SO04JAWS-4) 品番 A1 A2 B1 B2 C D E F G H J K L M 重量 外径把握径 内径把握径 (kg) 適用生爪 FT-NBK06 220 170 58 18 130 147 45 6 3-M10x1.5P 68 26 40 10 13 Ø8-Ø160 Ø48-Ø150 10.6 FT-SO06JAWS パワーチャック用生爪(SJシリーズ) SOFT JAWS (SJ-SERIES) FOR HYDRAULIC CHUCKS FT-NBK08 270 210 65 20 155 172 60 6 3-M10x1.5P 82 28 43 11 13 Ø11-Ø200 Ø62-Ø190 18.1 FT-SO07JAWS S-7 FT-NBK10 315 255 73 20 190 210 80 6 3-M12x1.75P 93 32 52 12 16 Ø12-Ø250 Ø72-Ø240 27.9 FT-SO09JAWS ●パワーチャック用生爪が3個入ったセットです。 FT-NBK12 370 305 80 22 250 285 105 5 3-M12x1.75P 118 40 59 14 18 Ø15-Ø300 Ø86-Ø290 42.9 FT-SO12JAWS 1.5P R 0.2 0.2 3P 0.2 S-1 FT-NBK16 470 405 105 24 345 375 160 7 6-M14x2P 150 50 75 15 18 Ø60-Ø410 Ø145-Ø388 - FT-SO16JAWS FT-NBK20 570 500 121 29 420 458 220 7 6-M16x2P 140 55 84 19 18 Ø86-Ø500 Ø245-Ø488 150 FT-SO20JAWS 1.3 1.79 2.6 S-8 S-6 0.45 S-2 日本製生爪と互換性があります。お問い合わせください。 0.71 0.7 60° 60° S-3 ピッチ1.5 ピッチ3.0 角型４爪フライス用スクロールチャック S-5 S-9 セレーション SUPER THIN SQUARE CHUCK S-4 単位：mm ●角型４爪フライス用チャックのＷ、Ｘ、Ｙ、Ｚの精度は0.05mm以内です。 ●生硬兼用タイプです。 品番 S-1 S-2 S-3 S-4 S-5 S-6 S-7 S-8 S-9 セレーション 重量 ピッチ (kg) ●硬爪の繰り返し精度：0.02mm以内 FT-SJ04 49.5 23 23 10 4.5 10 14 25.5 M8x1.25P 1.5 x 60° 0.42 ●生爪は別売りになります（生爪については、P125を参照してください） FT-SJ05 62 25 30 10 4.5 10 14 38 M8x1.25P 1.5 x 60° 0.85 FT-SJ06 73 31 36 12 5 15 20 38 M10x1.5P 1.5 x 60° 1.5 S FT-SJ08 95 35 38 14 5 24 25 46 M12x1.75P 1.5 x 60° 2.4 FT-SJ10 110 40 42 16 5 30 30 50 M12x1.75P 1.5 x 60° 3.6 F FT-SJ12 129 50 50 21(18) 6 39 30 60 M16x2P(M14x2P) 1.5 x 60° 6.1 FT-SJ18 165 62 62 22(25.5) 8(5) 37 43 85 M20x2.5P 1.5 x 60° 12.5 K FT-SJ24 180 65 70 25 9 40 60 80 M20x2.5P 3.0 x 60° 16.2 R ４個セットをお求めの際は品番の後ろに４を付けてください（例FT-SJ04-4） G パワーチャック用硬爪(HJシリーズ) P C HARD JAWS (HJ-SERIES) FOR HYDRAULIC CHUCKS Q B ●パワーチャック用硬爪が3個入ったセットです。 ●内爪・外爪兼用タイプ 図1. 図2. H-7 H-7 H-7H-7 H-1 H-2 H-1 Z Y X W H-8 H-6 H-2 H-9 H-8 H-6 H-9 H-3 H-9 H-3 H-5 H-5 H-4 単位：ｍｍ H-10 セレーション H-4 セレーション H-10 単位：mm 品番 A B C D E F G H J K L M 品番 H-1 H-2 H-3 H-4 H-5 H-6 H-7 H-8 H-9 H-10 セレーション 重量 ピッチ (Kg) 参考図面 FT-MC06 215 57 18 130 40 5.5 4-M10x1.5P 68 26 39 14 144 FT-MC08 250 65 20 160 55 6 4-M12x1.75P 82 28 43 17 174 FT-HJ04 53 23 28 10 4 29 14 24 10 M8x1.25P 1.5 x 60° 0.4 図２ FT-MC10 310 72 22 200 70 6 4-M14x2P 93 32 50 21 218 FT-HJ05 53 23 28 10 4 29 14 24 10 M8x1.25P 1.5 x 60° 0.4 図２ FT-MC12 380 85 25 260 100 7 4-M16x2P 118 40 56 23 274 FT-HJ06 67 31 36 12 5 39 20 28 12 M10x1.5P 1.5 x 60° 0.95 図２ FT-HJ08 87 35 51 14 5 29.5 25 18 12 M12x1.75P 1.5 x 60° 1.9 図１ N P Q R S 把握範囲 重量 外径把握径 内径把握径 (kg) 適用生爪 FT-HJ10 101 40 54 16 5 45.5 30 18 13 M12x1.75P 1.5 x 60° 2.8 図１ FT-MC06 165 144 165 66 18 Ø4-Ø128 Ø55-Ø128 11.4 FT-SO06JAWS4 FT-HJ12 108 50 67 21(18) 4(5) 49 30 20 16 M16x2P(M14×2P) 1.5 x 60° 3.5 図１ FT-MC08 200 174 200 83 18 Ø5-Ø162 Ø62-Ø162 18.6 FT-SO07JAWS4 FT-HJ18 143 62 86 22(25.5) 8(5) 55 43 38 20 M20x2.5P 1.5 x 60° 9.5 図１ FT-MC10 250 218 250 104 18 Ø6-Ø200 Ø72-Ø200 31.6 FT-SO09JAWS4 FT-HJ24 159.5 80 90 25 9 97.5 50 62 40 M20x2.5P 3 x 60° 15.3 図２ FT-MC12 310 274 310 135 22 Ø10-Ø265 Ø90-Ø265 56.6 FT-SO12JAWS4 4個セットをお求めの際は品番の後ろに４を付けてください（例FT-HJ04-4） 日本製生爪と互換性があります。お問い合わせください。 8 https://www.firstec.co. jp 価格・現在個数は弊社ホームページでご確認ください。 価格・現在個数は弊社ホームページでご確認ください。 https://www.firstec.co. jp 9 J M N H L ØE ØE ØD A . R0 2

精密測定用レバーチャック 精密二次元レバーチャック THIN CHUCK PRECISION UNIVERSAL THIN CHUCK PEDESTAL 特長 材質：旋回部 FCD45 熱処理：旋回部調質 ●真円度測定器や三次元測定機などの精密測定機での使用に 硬度：旋回部 HRC43～47 スイベル本体：副尺3分 　適したベースプレート付精密測定用レバーチャックです。 ●チャックを回転させるだけで締め付けるので、ハンドル不要 特長 ●ベースプレートを外して、その他の測定治具に取り付け可能 ●目盛がついているため設定角度に簡単に設定できます ●内爪・外爪兼用型 ●水平方向に360°回転可能 ●FT-SE04STはオールステンレス製 G ●45°垂直方向に傾斜可能 ●バーニア最小目盛：3分 ØF ●三次元測定機や定盤上での棒状ワークや円筒ワークの保持に最適の測定治具です ●３爪レバーチャックの精度については ページを参照してください J FT-SE04 ØM A EC H K E ØD SE02/SE03 L FT-SE04ST B （オールステンレス製） 60 30 0 30 60 単位：ｍｍ 品番 A B C D E F G H Ｊ Ｋ Ｌ Ｍ 把握範囲 重量 40 30 20 10 0 10 20 30 40 外径把握径 内径把握径 FT-SE02 63 28 118 100 16 4 4-M5ｘ0.8P 27 8 13 8 26 Ø0.8-Ø63 Ø23-Ø58 1.2kg 60 30 0 30 60 FT-SE03 85 37 143 116 20 4 4-M6ｘ1P 35 11 15 10.5 32 Ø1-Ø81 Ø31-Ø70 2.9kg FT-SE04 110 39 168 140 26 5 4-M6ｘ1P 42 14 19 10 40 Ø1-Ø100 Ø36-Ø90 4.3kg F FT-SE05 130 45 202 168 32 6 4-M8ｘ1.25P 50 16 21 11.5 49 Ø1.5-Ø116 Ø43-Ø106 6.2kg FT-SE06 160 52 248 208 50 8 4-M10ｘ1.5P 65 19 26 15 70 Ø1.5-Ø160 Ø52-Ø148 11.1kg FT-SE04ST 110 39 168 140 26 5 4-M6x1p 42 14 19 10 40 Ø1-Ø100 Ø36-Ø90 4.3kg 単位：ｍｍ 品番 A B D E Ｆ I K 重量 FT-CHM-SE02 133 75 110 Ø85 178 16 15 11ｋｇ 精密測定用レバーチャック振れ精度 FT-CHM-SE03 151 75 110 Ø112 178 16 15 12ｋｇ FT-SE02 FT-SE05 0.02以下 3 L 0.015以内 0.015以内 0.02以下 L 0.05以内 0.04以内 3 0.02以内 0.02以内 L=40 0.035以内 0.04以内 L=50 0.05以内 0.05以下 L=50 0.05以内 0.05以内 L=100 0.1以内 L=1000.1以内 0.05以下 FT-SE03 0.02以下 FT-SE06 3 L 0.02以内 0.05以内 0.02以内 0.05以内 0.02以下 L 0.02以内 L=50 0.05以内 0.05以内 3 L=100 0.1以内 0.02以内 0.05以下 FT-SE04/FT-SE04ST L=50 0.05以内 L=100 0.1以内 0.05以内 0.05以下 0.02以下 3 L 0.02以内 0.05以内 0.02以内 L=50 0.05以内 0.05以内 L=100 0.1以内 0.05以下 10 https://www.firstec.co. jp 価格・現在個数は弊社ホームページでご確認ください。 価格・現在個数は弊社ホームページでご確認ください。 https://www.firstec.co. jp 11 φ10φ15φ20 φ5φ8φ10 φ10φ15φ20 φ45 φ30 φ45 φ75 φ75 φ75 φ10φ15φ20 φ10φ20φ30 φ45 φ45 φ75 φ75 D I 90 A B 50 60 K 50 6 0 90

精密二次元レバーチャック PRECISION UNIVERSAL THIN CHUCK PEDESTAL 材質：旋回部 FCD45 熱処理：旋回部調質 硬度：旋回部 HRC43～47 スイベル本体：副尺3分 特長 ●目盛がついているため設定角度に簡単に設定できます ●水平方向に360°回転可能 ●45°垂直方向に傾斜可能 ●バーニア最小目盛：3分 ●三次元測定機や定盤上での棒状ワークや円筒ワークの保持に最適の測定治具です ●３爪レバーチャックの精度については ページを参照してください E SE02/SE03 60 30 0 30 60 40 3 0 10 20 30 40 0 20 10 60 30 0 30 60 F 単位：ｍｍ 品番 A B D E Ｆ I K 重量 FT-CHM-SE02 133 75 110 Ø85 178 16 15 11ｋｇ FT-CHM-SE03 151 75 110 Ø112 178 16 15 12ｋｇ 価格・現在個数は弊社ホームページでご確認ください。 https://www.firstec.co. jp 11 D I 90 A B 50 60 K 50 6 0 90

ファーステック製品一覧 その他のそれぞれの単品カタログもご用意しております。弊社ホームページからダウンロードしていただけます。ご要望いただきましたら、お送りさせていただきます。 ゼロポイントシステム 精密バイス ワイヤーカットバイス パンチフォーマー スクロールチャック 永磁チャック 電磁チャック マグバイス リフティングマグネット 永電磁リフティングマグネット パイテープ ドリル研磨機 研削盤用永電磁チャック 自動化システム ラウンドスリング ※全商品 PL 保険（生産物賠償責任保険）加入済み ※本製品の修理、保証についてはお買い上げの販売店様または弊社にご依頼ください。 ※このカタログに収録した製品の型式・外観・仕様・価格については予告なく変更 する場合があります。予めご了承ください。 ※主な製品の動画、詳細情報や最新情報は当社ホームページまたはイプロス当社サイトにて 　ご覧いただけます。 ※2024 年 11 月 1 日現在の情報です。 　（価格につきましては、予告なく変更する場合があります。） 取扱店 株式会社ファーステック 〒578-0911 大阪府東大阪市中新開1-15-11 TEL(072)960-3340 FAX(072)960-3399 ●Ｅメールアドレス info@firstec.co.jp ●ホームページアドレス https://www.firstec.co.jp ●イプロス当社サイト http://premium.ipros.jp/firstec ●YouTube 当社チャンネル https://www.youtube.com/user/FirstecJapan FIR-20241101
