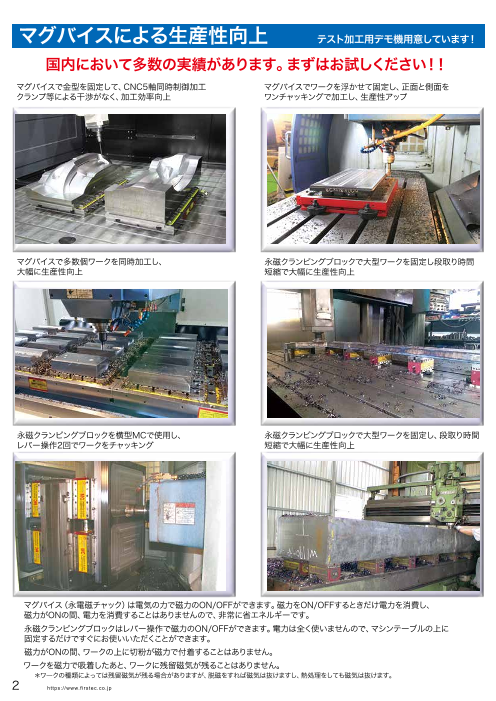

マグバイスによる生産性向上 テスト加工用デモ機用意しています！ マグバイスによる生産性向上 テスト加工用デモ機用意しています！ 国内において多数の実績があります。まずはお試しください！！ 国内において多数の実績があります。まずはお試しください！！ マグバイスで金型を固定して、CNC5軸同時制御加工 マグバイスでワークを浮かせて固定し、正面と側面を ジグブロック型マグバイスで横型MCで加工。 5軸制御MCでインペラーを加工。クランプ等の干渉がなく、 クランプ等による干渉がなく、加工効率向上 ワンチャッキングで加工し、生産性アップ クランプ等による干渉がなく、加工効率向上。 ワンチャッキングで加工し、生産性アップ。 マグバイスで多数個ワークを同時加工し、 永磁クランピングブロックで大型ワークを固定し段取り時間 割出台付きマグバイスで横型フライス盤でワンチャッキングで リニアガイドをマグバイスで固定して加工。クランプ等による 大幅に生産性向上 短縮で大幅に生産性向上 5面加工。段取り時間短縮で生産性アップ。 干渉がなく、ワンチャッキングで加工し、生産性アップ。 永磁クランピングブロックを横型MCで使用し、 永磁クランピングブロックで大型ワークを固定し、段取り時間 立型旋盤にマグバイスでワークを固定。クランプ等による干渉 永磁クランピングブロックで大型ワークを固定し、段取り時間 レバー操作2回でワークをチャッキング 短縮で大幅に生産性向上 がなく、ワンチャッキングで加工し、生産性アップ。 短縮で大幅に生産性向上 マグバイス（永電磁チャック）は電気の力で磁力のON/OFFができます。磁力をON/OFFするときだけ電力を消費し、 マグバイス（永電磁チャック）は電気の力で磁力のON/OFFができます。磁力をON/OFFするときだけ電力を消費し、 磁力がONの間、電力を消費することはありませんので、非常に省エネルギーです。 磁力がONの間、電力を消費することはありませんので、非常に省エネルギーです。 永磁クランピングブロックはレバー操作で磁力のON/OFFができます。電力は全く使いませんので、マシンテーブルの上に 永磁クランピングブロックはレバー操作で磁力のON/OFFができます。電力は全く使いませんので、マシンテーブルの上に 固定するだけですぐにお使いいただくことができます。 固定するだけですぐにお使いいただくことができます。 磁力がONの間、ワークの上に切粉が磁力で付着することはありません。 磁力がONの間、ワークの上に切粉が磁力で付着することはありません。 ワークを磁力で吸着したあと、ワークに残留磁気が残ることはありません。 ワークを磁力で吸着したあと、ワークに残留磁気が残ることはありません。 ＊ワークの種類によっては残留磁気が残る場合がありますが、脱磁をすれば磁気は抜けますし、熱処理をしても磁気は抜けます。 ＊ワークの種類によっては残留磁気が残る場合がありますが、脱磁をすれば磁気は抜けますし、熱処理をしても磁気は抜けます。 2 https: / /www.f i rstec.co. jp https: / /www.f i rstec.co. jp 3

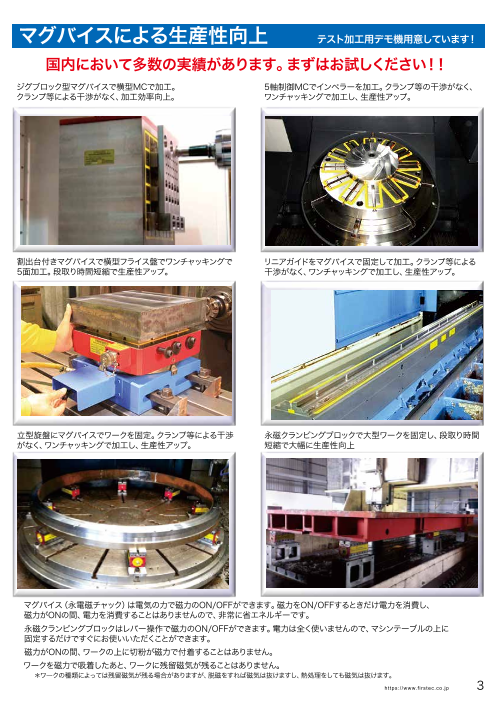

マグバイスによる生産性向上 テスト加工用デモ機用意しています！ 国内において多数の実績があります。まずはお試しください！！ ジグブロック型マグバイスで横型MCで加工。 5軸制御MCでインペラーを加工。クランプ等の干渉がなく、 クランプ等による干渉がなく、加工効率向上。 ワンチャッキングで加工し、生産性アップ。 割出台付きマグバイスで横型フライス盤でワンチャッキングで リニアガイドをマグバイスで固定して加工。クランプ等による 5面加工。段取り時間短縮で生産性アップ。 干渉がなく、ワンチャッキングで加工し、生産性アップ。 立型旋盤にマグバイスでワークを固定。クランプ等による干渉 永磁クランピングブロックで大型ワークを固定し、段取り時間 がなく、ワンチャッキングで加工し、生産性アップ。 短縮で大幅に生産性向上 マグバイス（永電磁チャック）は電気の力で磁力のON/OFFができます。磁力をON/OFFするときだけ電力を消費し、 磁力がONの間、電力を消費することはありませんので、非常に省エネルギーです。 永磁クランピングブロックはレバー操作で磁力のON/OFFができます。電力は全く使いませんので、マシンテーブルの上に 固定するだけですぐにお使いいただくことができます。 磁力がONの間、ワークの上に切粉が磁力で付着することはありません。 ワークを磁力で吸着したあと、ワークに残留磁気が残ることはありません。 ＊ワークの種類によっては残留磁気が残る場合がありますが、脱磁をすれば磁気は抜けますし、熱処理をしても磁気は抜けます。 https: / /www.f i rstec.co. jp 3

マグバイス切削用永電磁チャック ELECTRO-PERMANENT MAGNETIC CHUCK 永電磁チャックによる改善事例 加工効率の上昇、冶具製作コストの削減 問題点 加工効率を上げたい、専用冶具の使用を減らしたい。 今までパワーバイスを使ってクランプをしていたが、１回の加工で一度に２個しか 加工ができず、効率が悪い。 常に専用冶具を用いて加工していたが、冶具製作コストと制作時間がかかる。 また、冶具の管理も大変。 解決法 永電磁チャックで1度に多数個のワークをチャッキング！ 横から押さえつけるジョーが必要ないので、マシンテーブルがフル活用できる。 パワーバイスではマシンテーブルに2台しか載せる ことができず、同時に2個のワークしか加工する ことができなかった。 専用冶具を使って加工効率を上げているが、 冶具のコストがとてもかかり、コストの削減をしたい。 パワーバイスでは2個しか同時に加工できなかったが、 永電磁チャックを使用することで、一度に6個の ワークを加工できるようになり、 加工効率が一気に6倍になった。 専用冶具を使うことを止めて永電磁チャックを 使用するようになって冶具製作コストが劇的に 減少した。 4 https: / /www.f i rstec.co. jp

マグバイス切削用永電磁チャック ELECTRO-PERMANENT MAGNETIC CHUCK 永電磁チャックによる改善事例 冶具干渉を解決、冶具製作コストの削減 問題点 冶具段取りに時間がかかる、専用冶具の使用を減らしたい。 冶具干渉のため、加工コストを複数回に分けて行っているため、 段取りに多くの時間が取られてしまう。 専用冶具を使用しているため、コストがかかり冶具の管理も大変。 解決法 永電磁チャックで段取り時間を短縮。冶具コストを削減。 マグネットチャック表面からの磁力によりワークを保持するため、冶具干渉が起こらない。 短時間でチャッキングできるため、段取り時間が大幅に削減。 冶具をなくすことで、冶具コストを大幅に削減。 クランプ工具を使った加工 ワークの横からクランプで押さえ、平行を出してから、 ワークの平面を加工。 次にワークの上からクランプで押さえ、ワークの側面 を加工。 専用冶具を使って加工効率を上げているが、 冶具のコストがとてもかかり、コストの削減をしたい。 マグネットチャックを使った加工 永電磁チャックを使ってワークの下からの磁力で ワークを固定するため、五面加工が可能。 クランプ方法を変更することなく、正面加工と 側面加工が可能となり、加工効率が飛躍的に向上。 専用冶具を使うことを止めて永電磁チャックを 使用するようになって冶具製作コストが劇的に 減少した。 https: / /www.f i rstec.co. jp 5

マグバイス切削用永電磁チャックの仕組み ELECTRO-PERMANENT MAGNETIC CHUCK 電気を使うのは励 磁・消 磁のときだけ 構造図 ⑥ ⑦ ② ① S N N S S N S N N S S N ③ S N N S N S S N ⑤ 消磁状態 着磁状態 ④ ①チャックフレーム（鋼材）　②磁極（鋼材）　③ネオジム磁石 ④アルニコ磁石　⑤コイル　⑥セパレーター（非磁性体）　⑦ワーク 保持力の強いネオジム磁石と保持力の弱いアルニコ磁石を組み合わせた構造です。 アルニコ磁石に巻き付けたコイルに流れる電流によってアルニコ磁石の磁性が反転します。 それにより上記の図の通り、磁力の流れが変化し、４磁極あたり1,250kg（EEPM-B型の場合） の強力な磁力がチャック表面に発生します。 磁 力 は 8 段 階 に 調 整 可 能 磁力レベル 8 7 6 5 4 3 2 1 ％ 100 88 76 64 52 40 28 16 磁力によってワークに切粉がつく心配はありません ワーク 磁力線 S N S N S N S 磁束がワーク内に完全に入り、磁気回路ができているので、外部に出ません。よってワークの上に 磁気は発生せず、ワークの上に切粉が付着しても磁気によって取れなくなることはありません。 磁力線 S N S N S N S 磁気回路が開いているので、チャックの上にワークを置くと磁力によって吸着します。 それによって磁気回路が閉じると、ワークの上面に磁気は発生しません。 6 https: / /www.f i rstec.co. jp

EEPM型　切削用永電磁チャック ELECTRO-PERMANENT MAGNETIC CHUCK EEP M-M シリーズ EEPM-A シリーズ EEPM-B シリーズ EEPM-D シリーズ 磁束高さ：10 mm 磁束高さ：15 mm 磁束高さ：25 mm 磁束高さ：40 mm 15 25 40 10 型式 磁極サイズ 磁束高さ 最適ワークサイズ 適用加工方法 ４磁極あたりの磁力 EEPM-M 20x20mm 10mm 厚み10mm程度の薄型ワーク 88kgf EEPM-A 35x35mm 15mm 厚み15mm以上の小型ワーク 切削加工 580kgf EEPM-B 50x50mm 25mm 厚み25mm以上の中型ワーク 1,250kgf EEPM-D 70x70mm 40mm 厚み40mm以上の大型ワーク 2,800kgf EEPM-M EEPM-A EEPM-B EEPM-D 着磁・消磁は数秒で可能 クィックコネクターの接続 ケーブルを接続 コントローラー電源オン 励磁→加工開始 励磁 ケーブルを外す 加工開始 （８段階の磁力調整可） コネクターにキャップ https: / /www.f i rstec.co. jp 7

EEPM-M型　切削用永電磁チャック EEPM-A型　切削用永電磁チャック ELECTRO-PERMANENT MAGNETIC CHUCK ELECTRO-PERMANENT MAGNETIC CHUCK チャック全面吸着力：616kg～1694kg チャック全面吸着力：２．６１トン～１５．６６トン (４磁極あたり磁力88KG） ４磁極吸着力 磁極サイズ (４磁極あたり磁力５８０KG） ４磁極吸着力 磁極サイズ チャック高さ 防水型 88kg 20x20mm 防水型 580kg 35x35mm 50mm 厚さ10ｍｍ程度の薄型ワークや小型ワークの切削加工に最適 厚さ15ｍｍ以上の小型ワークの切削加工に最適 50mm レベル１からレベル８まで レベル１からレベル８まで 磁力の強弱調整可能 磁力の強弱調整可能 コントローラー コントローラー リモートコントローラー リモートコントローラー L S G M S T P ★ 動画有り 【仕　様】 全長(L)320mmタイプ 全長(L) 440～610mmタイプ 単位：mm 電源：単相交流２００Ｖ 型　　式 サ イ ズ ピッチ W L S S1 M 磁極数 全面吸着力 重量 コントローラー G (kgf) Kg 電流 (含まれる) 【仕　様】単位：mm 電源：単相交流２００Ｖ EEPM-1020M 120 202 15 10 35 4 28 616 7 12A EEPM-C1 型　　式 サ イ ズ ピッチ 磁極数 全面吸着力 重量 コントローラー EEPM-1030M 120 298 15 10 35 4 44 968 10 15A EEPM-C1 W L S S1 M T G (TON) Kg 電流 (含まれる) EEPM-2 020M 192 202 15 10 35 4 49 1078 11 13A EEPM-C2 EEPM-1530A 185 320 30.5 26 - M6 7 18 2.61 23 18A C1 EEPM-2030M 192 298 15 10 35 4 77 1694 16 17A EEPM-C4 EEPM-2540A 225 440 30 25 30 M6 7 32 4.64 39 30A C1 特注のご依頼も可能です。詳しくはお問合せ下さい。 EEPM-2560A 225 610 31 25 30 M6 7 48 6.96 54 26A C2 EEPM-3030A 310 320 30.5 25.5 - M6 7 36 5.22 39 26A C1 EEPM-3040A 310 440 30 25.5 30 M6 7 48 6.96 53 25A C2 EEPM-3060A 310 610 31 25.5 30 M6 7 72 10.44 74 31A C2 EEPM-4040A 435 440 30 25 30 M6 7 72 10.44 75 31A C2 EEPM-4050A 435 525 30.5 25 30 M6 7 90 13.05 90 24A C4 EEPM-4060A 435 610 31 25 30 M6 7 108 15.66 104 26A C4 オプションアクセサリーはP14～P18をご覧ください。 特注のご依頼も可能です。詳しくはお問合せ下さい。 8 https: / /www.f i rstec.co. jp https: / /www.f i rstec.co. jp 9 S1 S1 G W

EEPM-M型　切削用永電磁チャック EEPM-A型　切削用永電磁チャック ELECTRO-PERMANENT MAGNETIC CHUCK ELECTRO-PERMANENT MAGNETIC CHUCK チャック全面吸着力：616kg～1694kg チャック全面吸着力：２．６１トン～１５．６６トン (４磁極あたり磁力88KG） ４磁極吸着力 磁極サイズ (４磁極あたり磁力５８０KG） ４磁極吸着力 磁極サイズ チャック高さ 防水型 88kg 20x20mm 防水型 580kg 35x35mm 50mm 厚さ10ｍｍ程度の薄型ワークや小型ワークの切削加工に最適 厚さ15ｍｍ以上の小型ワークの切削加工に最適 50mm レベル１からレベル８まで レベル１からレベル８まで 磁力の強弱調整可能 磁力の強弱調整可能 コントローラー コントローラー リモートコントローラー リモートコントローラー L S G M S T P ★ 動画有り 【仕　様】 全長(L)320mmタイプ 全長(L) 440～610mmタイプ 単位：mm 電源：単相交流２００Ｖ 型　　式 サ イ ズ ピッチ W L S S1 M 磁極数 全面吸着力 重量 コントローラー G (kgf) Kg 電流 (含まれる) 【仕　様】単位：mm 電源：単相交流２００Ｖ EEPM-1020M 120 202 15 10 35 4 28 616 7 12A EEPM-C1 型　　式 サ イ ズ ピッチ 磁極数 全面吸着力 重量 コントローラー EEPM-1030M 120 298 15 10 35 4 44 968 10 15A EEPM-C1 W L S S1 M T G (TON) Kg 電流 (含まれる) EEPM-2 020M 192 202 15 10 35 4 49 1078 11 13A EEPM-C2 EEPM-1530A 185 320 30.5 26 - M6 7 18 2.61 23 18A C1 EEPM-2030M 192 298 15 10 35 4 77 1694 16 17A EEPM-C4 EEPM-2540A 225 440 30 25 30 M6 7 32 4.64 39 30A C1 特注のご依頼も可能です。詳しくはお問合せ下さい。 EEPM-2560A 225 610 31 25 30 M6 7 48 6.96 54 26A C2 EEPM-3030A 310 320 30.5 25.5 - M6 7 36 5.22 39 26A C1 EEPM-3040A 310 440 30 25.5 30 M6 7 48 6.96 53 25A C2 EEPM-3060A 310 610 31 25.5 30 M6 7 72 10.44 74 31A C2 EEPM-4040A 435 440 30 25 30 M6 7 72 10.44 75 31A C2 EEPM-4050A 435 525 30.5 25 30 M6 7 90 13.05 90 24A C4 EEPM-4060A 435 610 31 25 30 M6 7 108 15.66 104 26A C4 オプションアクセサリーはP14～P18をご覧ください。 特注のご依頼も可能です。詳しくはお問合せ下さい。 8 https: / /www.f i rstec.co. jp https: / /www.f i rstec.co. jp 9 S1 S1 G W

EEPM-B型　切削用永電磁チャック ELECTRO-PERMANENT MAGNETIC CHUCK チャック全面吸着力：５．６トン～３９．３トン (４磁極あたり磁力１，２５０KG） ４磁極吸着力 磁極サイズ チャック高さ 防水型 1,250kg 50x50mm 60mm 厚さ25mm以上の中型・大型ワークの切削加工に最適 60mm レベル１からレベル８まで 磁力の強弱調整可能 コントローラー リモートコントローラー L S G M M S S1 G W S1 T P 全長300-400mmタイプ 全長600mmタイプ 全長800mm以上タイプ ★ 動画有り 【仕　様】単位：mm 電源：単相交流２００Ｖ 型　　式 サ イ ズ ピッチ L S S1 M T G 磁極数 全面吸着力 重量 コントローラー W (TON) Kg 電流 (含まれる) EEPM-2540B 240 430 30 25 - M8 10 18 5.6 50 18A EEPM-C1 EEPM-2560B 240 590 30 25 30 M8 10 24 7.5 69 30A EEPM-C1 EEPM-2580B 240 810 30 25 30 M8 10 33 10.3 92 30A EEPM-C1 EEPM-2 590B 240 870 30 25 30 M8 10 36 11.2 98 18A EEPM-C2 EEPM-25100B 240 990 30 25 30 M8 10 42 13.1 111 26A EEPM-C2 EEPM-3030B 300 310 30 25 - M8 10 16 5.0 44 20A EEPM-C1 EEPM-3040B 300 430 30 25 - M8 10 24 7.5 61 30A EEPM-C1 EEPM-3060B 300 590 30 25 30 M8 10 32 10.0 82 30A EEPM-C1 EEPM-3080B 300 810 30 25 30 M8 10 44 13.7 116 25A EEPM-C2 EEPM-3090B 300 870 30 25 30 M8 10 48 15.0 123 30A EEPM-C2 EEPM-30100B 300 990 30 25 30 M8 10 56 17.5 138 35A EEPM-C2 EEPM-4040B 420 430 30 25 - M8 10 36 11.2 84 18A EEPM-C2 EEPM-4050B 420 490 30 25 - M8 10 36 11.2 95 26A EEPM-C2 EEPM-4060B 420 590 30 25 30 M8 10 48 15.0 100 30A EEPM-C2 EEPM-4080B 420 810 30 25 30 M8 10 66 20.6 159 30A EEPM-C2 EEPM-4090B 420 870 30 25 30 M8 10 72 22.5 169 18A EEPM-C4 EEPM-4 0100B 420 990 30 25 30 M8 10 84 26.2 193 26A EEPM-C4 EEPM-5060B 480 590 30 25 30 M8 10 56 17.5 129 35A EEPM-C2 EEPM-5080B 480 810 30 25 30 M8 10 77 24.0 185 30A EEPM-C4 EEPM-5090B 480 870 30 25 30 M8 10 84 26.2 196 26A EEPM-C4 EEPM-50100B 480 990 30 25 30 M8 10 98 30.6 219 30A EEPM-C4 EEPM-6060B 600 590 30 25 30 M8 10 72 22.5 165 18A EEPM-C4 EEPM-6080B 600 810 30 25 30 M8 10 99 30.9 215 30A EEPM-C4 EEPM-6090B 600 870 30 25 30 M8 10 108 33.7 240 27A EEPM-C4 EEPM-60100B 600 990 30 25 30 M8 10 126 39.3 274 32A EEPM-C4 EEPM-8080B 755 810 30 25 30 M8 10 121 37.8 271 33A EEPM-C4 オプションアクセサリーはP14～P18をご覧ください。 特注のご依頼も可能です。詳しくはお問合せ下さい。 10 https: / /www.f i rstec.co. jp

EEPM-D型　切削用強力永電磁チャック ELECTRO-PERMANENT POWERFUL MAGNETIC CHUCK チャック全面吸着力：１２．６トン～４４．８トン (４磁極あたり磁力２，８００KG） ４磁極吸着力 磁極サイズ チャック高さ 2,800kg 70x70mm 70mm 防水型 厚さ40mm以上の大型ワークの切削加工に最適 70mm レベル１からレベル８まで 磁力の強弱調整可能 コントローラー リモートコントローラー W=340mm W=430 mm または W= 520 mm W=660 mm または W= 840 mm 【仕　様】単位：mm 電源：単相交流２００Ｖ 型　　式 サ イ ズ ピッチ M G 磁極数 全面吸着力 重量 W L S S1 T TON) 電流 コントローラー ( Kg (含まれる) EEPM-3060D 340 670 30 25 30 M10 20 18 12.6 126 24A EEPM-C2 EEPM-4050D 430 530 30 25 - M10 20 20 14.0 126 13A EEPM-C2 EEPM-4060D 430 670 30 25 30 M10 20 24 16.8 159 24A EEPM-C2 EEPM-4080D 430 850 30 25 30 M10 20 32 22.4 202 16A EEPM-C4 EEPM-5060D 520 670 30 25 30 M10 20 30 21.0 193 19A EEPM-C2 EEPM-5080D 520 850 30 25 30 M10 20 40 28.0 244 13A EEPM-C4 EEPM-6060D 660 670 30 25 30 M10 20 36 25.2 245 15A EEPM-C4 EEPM-6080D 660 850 30 25 30 M10 20 48 33.6 310 24A EEPM-C4 EEPM-8080D 840 850 30 25 30 M10 20 64 44.8 395 32A EEPM-C8 オプションアクセサリーはP14～P18をご覧ください。 特注のご依頼も可能です。詳しくはお問合せ下さい。 https://www.firstec.co. jp 11

EEPM-V型　ジグブロック型強力永電磁チャック ELECTRO-PERMANENT MAGNETIC CHUCK チャック全面吸着力：１３．１トン～３１．２トン (４磁極あたり磁力１，２５０KG） ４磁極吸着力 磁極サイズ 防水型 1,250kg 50x50mm 厚さ25mm以上の中型・大型ワークの横型フライス盤や 横型マシニングセンターによる切削加工に最適 EEPM-500V2 EEPM-500V4 EEPM-800V2 EEPM-800V4 35 45 55 55 500 470 760 760 800 500 800 EEPM-500V2 EEPM-500V4 EEPM-800V2 EEPM-800V4 【仕　様】単位：mm 電源：単相交流２００Ｖ 型　　式 吸 着 面 サ イ ズ ピッチ 磁極数 全面吸着力 重量 コントローラー (TON) Kg 電流 (含まれる) EEPM-500V2 430 × 500 10 ４２磁極 × ２面 13.1 480 30A EEPM-C2 EEPM-500V4 450 × 470 10 ３６磁極 × ４面 11.2 510 20A EEPM-C2 EEPM-800V2 750 × 760 10 １００磁極 × ２面 31.2 760 22A EEPM-C4 EEPM-800V4 750 × 760 10 １００磁極 × ４面 31.2 810 22A EEPM-C4 12 https: / /www.f i rstec.co. jp 693 618 50 430 118 30 713 638 50 450 40 118 1009 938 50 750 70 118 1013 938 50 750 70 118

EEPM-IT型　割り出し台付切削用永電磁チャック ELECTRO-PERMANENT MAGNETIC CHUCK チャック全面吸着力：５．０トン～４５．０トン (４磁極あたり磁力１，２５０KG） ４磁極吸着力 磁極サイズ 防水型 1,250kg 50x50mm 厚さ25mm以上の中型・大型ワークの汎用フライス盤による 5面切削加工に最適 特長: 1. 割出台は、空気圧で上昇させると手で簡単に回せるようになります。 2. 割出の位置に目盛りを合わせて割出台を下降させれば、しっかりと固定できます。 2. 1,250kgf/100cm2（４磁極）の強力磁力でワークをしっかりと保持し、5面加工が可能となります。 3. オン/オフ切り替えは数秒でできます。電源オンのあとはケーブルを外しても磁力は保持されます。 4. 歪取りブロックを使うことで、歪のある黒皮付きワークも加工可能です。 ５. 割出台は、非常に頑丈なねずみ鋳鉄FC35製のため、大型ワークの加工にも適しています。 品番 EEPM-300IT-15 EEPM-470IT-5 EEPM-600IT-5 EEPM-800IT-5 テーブル寸法（L×W） 300×300mm 470×470mm 600×600mm 800×800mm 全高 193mm 187mm 226mm 302mm 割出駆動 上下 エアー供給圧力 5～8kg/㎠ 回転 手動 垂直方向最大テーブル押付力 1200kg 2400kg 3400kg 4500kg 許容積載量 500kg 1000kg 2000kg 3000kg テーブル回転方向 時計回り・反時計回り 割出可能数 24t～15° 72t～5° 重量 104kg 223kg 453kg 983kg 磁極寸法 50×50mm 磁極数 16 48 72 144 テーブル全面吸着力 5,000kg 15,000kg 22,500kg 45,000kg 電源 AC200V 電流 15A 23A 23A 18A コントローラー C1 C2 C4 C8 テーブルの直角度 0.01mm 0.015mm 0.02mm 0.02mm 回転繰り返し精度 0.01mm 0.01mm 0.015mm 0.015mm テーブルの平行度 0.01mm 0.015mm 0.02mm 0.02mm ベース部の直角度 0.015mm 0.015mm 0.02mm 0.02mm 割出精度 ４分割 ±2″ ±2″ ±2″ ±2″ ７２分割 ±3″ ±3″ ±3″ ±3″ https://www.firstec.co. jp 13

永電磁チャック用エクステンション ELECTRO-PERMANENT MAGNET EXTENSIONS マグネットエクステンション ●　材質：ＳＳ材 ●　マグネットチャック表面の保護 ●　マグネットチャック表面の精度出し（セルフカット可） ●　取付ボルトで固定 ●　貫通穴あけ加工やワークの干渉を回避 【仕　様】単位：mm 型　　式 直径 高さ 適用チャック 使用例 EEPM-SPRF35 37 23 +0.1 +0 EEPM-Aシリーズ EEPM-SPRF50 52 32.5 +0.1 +0 EEPM-Bシリーズ ワーク EEPM-SPRF70 72 42 +0.1 +0 EEPM-Dシリーズ エクステンション マグネットチャック 歪取りブロック ●　材質：ＳＳ材 ●　黒皮ワークの歪取り用 ●　専用スパナで取り付け 【仕　様】単位：mm スプリングが内蔵されているので、 型　　式 直径 高さ 適用チャック 上下に動かせます EEPM-SPR35 37 21～25 EEPM-Aシリーズ EEPM-SPR50 52 30～35 EEPM-Bシリーズ EEPM-SPR70 72 39～45 EEPM-Dシリーズ 黒皮ワークの歪んだワーク表面を磁石に密着させるために歪取りブロックを利用します 使用例 上図のように三角形の各頂点となる場所 黒皮付きワークのような歪のあるワークを スプリングが沈み込んでワークとチャック にエクステンションを配置し、いったん高 乗せる の接着面積が増大してしっかりと吸着 さの基準を定めて歪取りブロックを配置 ※歪取りブロックを利用して黒皮ワークの上部と下部を加工することで高精度な寸法に仕上げることができます。 ※上のイラストはエクステンションや歪取りブロックが四角になっていますが、実際は丸型です。 14 https: / /www.f i rstec.co. jp

永電磁チャック用エクステンション ELECTRO-PERMANENT MAGNETIC CHUCK EXTENSIONS マグネットエクステンション　連結型 ●　材質：ＳＳ材 ●　マグネットチャック表面の保護 ●　マグネットチャック表面の精度出し 　　　（セルフカット可） ●　取付ボルトで固定 ●　貫通穴あけ加工やワークの干渉を回避 ●　加工してワークの位置決めに使用 L L P G P P G P G P W W 磁極数：２個 磁極数：３個 【仕　様】単位：mm 型　　式 磁極数 W L 高さ P G 適用チャック EEPM-IB215A 2 35 77 15 35 7 EEPM-Aシリーズ EEPM-IB315A 3 35 119 15 35 7 EEPM-Aシリーズ EEPM-IB225B 2 50 110 25 50 10 EEPM-Bシリーズ EEPM-IB325B 3 50 170 25 50 10 EEPM-Bシリーズ EEPM-IB250B 2 50 110 50 50 10 EEPM-Bシリーズ EEPM-IB350B 3 50 170 50 50 10 EEPM-Bシリーズ EEPM-IB225D 2 70 160 25 70 20 EEPM-Dシリーズ EEPM-IB325D 3 70 250 25 70 20 EEPM-Dシリーズ マグネットエクステンション　アングル型 EEPM-IBT45 EEPM-IBT90 ●　材質：ＳＳ材 ●　ワークに角度をつけて加工 【仕　様】 単位：mm 型　　式 磁極サイズ 磁極数 角度 適用チャック EEPM-IBT30 50 × 50 4 30° EEPM-Bシリーズ EEPM-IBT45 50 × 50 4 45° EEPM-Bシリーズ EEPM-IBT60 50 × 50 4 60° EEPM-Bシリーズ EEPM-IBT90 50 × 50 4 90° EEPM-Bシリーズ マグネットエクステンション　Ｖブロック型 EEPM-IB90V4 ●　材質：ＳＳ材 ●　丸物ワークの固定用 【仕　様】 単位：mm 型　　式 磁極サイズ 磁極数 Ｖ角度 適用チャック EEPM-IB90V3 50 × 50 3 90° EEPM-Bシリーズ EEPM-IB90V4 50 × 50 4 90° EEPM-Bシリーズ EEPM-IB90V6 50 × 50 6 90° EEPM-Bシリーズ EEPM-IB120V3 50 × 50 3 120° EEPM-Bシリーズ EEPM-IB120V4 50 × 50 4 120° EEPM-Bシリーズ EEPM-IB120V6 50 × 50 6 120° EEPM-Bシリーズ https://www.firstec.co. jp 15

永電磁チャック用アクセサリー ELECTRO-PERMANENT MAGNET EXTENSIONS マグネットエクステンション リフト機能付 高炭素の場合、残留磁気のためにワークを瞬時に解放できない場合があります。 リフト機能付きエクステンションを使うことで、簡単にワークを取り外すことができます。 ●　材質：ＳＳ材 ●　残留磁気の残りやすいワークの取り外し ●　最大荷重100kg 【仕　様】単位：mm 型　　式 サ イ ズ 高 さ 適用チャック EEPM-S50T 50 × 50 25 EEPM-Bシリーズ ※磁極サイズ50×50用になります。その他の磁極サイズ用は特注品になります。 詳しくはお問合せ下さい。 ワークストッパー ●　材質：樹脂 切削方向 切削方向 ●　ワークに対する横過重の受け止め 【仕　様】単位：mm 型　　式 サ イ ズ 適用チャック EEPM-PS40 EEPM-PS40 φ40 EEPMシリーズ ボルト穴キャップ ●　材質：樹脂 ●　ボルト穴に切粉が入らないよう保護 ●　耐熱温度：摂氏200度 ※マグネットチャック本体及び丸型のマグネット エクステンションには使用できません 【仕　様】単位：mm 型　　式 サ イ ズ 適 用 EEPM-IBC50 φ14.1×12.5 EEPM-SPF50 専用 エクステンションカバー ●　材質：樹脂 ●　隣り合うエクステンションの間に切粉が入らないよう保護 ●　耐熱温度：摂氏200度 ※歪み取りブロックにはご使用できません 【仕　様】単位：mm 型　　式 サ イ ズ 適用 EEPM-IBS50 60 × 60 EEPM-SPF50専用 16 https: / /www.f i rstec.co. jp

永電磁チャック用セルフカットプレート ELECTRO-PERMANENT SELF-CUT PLATE セルフカットプレート 不定形で小さなワークの加工に適しています。複数ワークの同時加工が容易です。 ●　材質：ＳＳ材 L ●　マグネットチャック表面の保護 ●　マグネットチャック表面の精度出し（セルフカット可） ●　取付ボルトでチャック表面に固定 ●　加工してワークの位置決めに使用 EEPM-ISP 【仕　様】 W 単位：mm 型　　式 W L 適用チャック EEPM-1530AISP 180 320 EEPM-1530A EEPM-2540AISP 225 440 EEPM-2540A EEPM-2560AISP 225 610 EEPM-2560A EEPM-3030AISP 310 320 EEPM-3030A EEPM-3040AISP 310 440 EEPM-3040A EEPM-3060AISP 310 610 EEPM-3060A EEPM-4040AISP 435 440 EEPM-4040A 1. チャックのサイズに合ったセルフカットプ EEPM-4050AISP 435 525 EEPM-4050A レートをチャックの上にボルトで固定する EEPM-4060AISP 435 610 EEPM-4060A EEPM-2540BISP 240 430 EEPM-2540B EEPM-2560BISP 240 590 EEPM-2560B EEPM-2580BISP 240 810 EEPM-2580B EEPM-2590BISP 240 870 EEPM-2590B EEPM-25100BISP 240 990 EEPM-25100B EEPM-3030BISP 300 310 EEPM-3030B EEPM-3040BISP 300 430 EEPM-3040B EEPM-3060BISP 300 590 EEPM-3060B EEPM-3080BISP 300 810 EEPM-3080B EEPM-3090BISP 300 870 EEPM-3090B 2. セルフカットプレートを直接機械でワーク EEPM-30100BISP 300 990 EEPM-30100B の形状に合うよう加工する（深さ１～２ｍ EEPM-4040BISP 420 430 EEPM-4040B ｍ程度） EEPM-4050BISP 420 490 EEPM-4050B EEPM-4060BISP 420 590 EEPM-4060B EEPM-4080BISP 420 810 EEPM-4080B EEPM-4090BISP 420 870 EEPM-4090B EEPM-40100BISP 420 990 EEPM-40100B EEPM-5060BISP 480 590 EEPM-5060B EEPM-5080BISP 480 810 EEPM-5080B EEPM-5090BISP 480 870 EEPM-5090B EEPM-501イ0ン0ダBIクSPションプ48レ0ート 990 EEPM-50100B EEPM-6060BISP 600 590 EEPM-6060B EEPM-6080BISP 600 810 EEPM-6080B EEPM-6090BISP 600 870 EEPM-6090B EEPM-60100BISP 600 990 EEPM-60100B 3. ワークを加工した枠内にはめて磁力でチ EEPM-8080BISP 755 810 EEPM-8080B ャッキングして加工開始 https://www.firstec.co. jp 17

永電磁チャック連結制御 エクステンションブロック使用事例 CONTROLL OF CONNECTED SEVERAL ELECTRO-PERMANENT MAGNETIC CHUCK APPLICATIONS OF MAGNET EXTENSION BLOCK エクステンションの使用事例です。通常ではマグネットチャックで吸着できないようなワーク形状であっても 複数台の永電磁チャックを1台のコントローラーに接続して同時制御や個別制御が可能。 エクステンションブロックを利用することでマグネットによる吸着が可能となります。 特別仕様永電磁チャックの一例 1台の永電磁チャックをコントロール ① （標準構成） ①マグネットチャック ：１台 ②コントローラー ：１台 ③リモコン ：１個 ③ ② ２台の永電磁チャックをコントロール ① ① （同時使用またはどちらかを使用） ①マグネットチャック ：２台 ②コントローラー ：１台 ③リモコン ：１個 ③ ② ４台の永電磁チャックをコントロール ① ① ① ① （４台同時使用または任意のチャックだけを使用） ①マグネットチャック ：４台 ②コントローラー ：１台 ③リモコン ：１個 ④ジャンクションボックス：１台 ④ ③ ② EEPM-WLC1型　ワイヤレスリモートコントローラー 特長： 最大50m離れたところからでも操作できます。 品番：EEPM-WLC1 機能： １．電源 １．電源ボタン ５．バッテリーアラート ６．状態 ２．励磁ボタン ２．励磁 ３．消磁 ３．消磁ボタン ４．安全ボタン ４．安全ボタン ５．バッテリーアラート ６．アラートライト（状態を示します） 18 https: / /www.f i rstec.co. jp https://www.firstec.co. jp 19

エクステンションブロック使用事例 APPLICATIONS OF MAGNET EXTENSION BLOCK エクステンションの使用事例です。通常ではマグネットチャックで吸着できないようなワーク形状であっても エクステンションブロックを利用することでマグネットによる吸着が可能となります。 特別仕様永電磁チャックの一例 https://www.firstec.co. jp 19

特別仕様　EEPM型永電磁チャック SPECIAL MADE EEPM CHUCKS お客様の仕様に合わせた永電磁チャックが製作可能です。 工作機械の仕様、ワークの形状に合わせて最も効率的に加工できる永電磁チャックをご提案いたします。 特別仕様永電磁チャックの一例 レール加工用 リニアガイド用 横型マシングセンターのジグブロックとして使用 テーパー部の加工用 インデックスに使用 超大型ワークの加工または多数個同時5面加工用にダブルコラムマシニングセンターにて使用 20 https: / /www.f i rstec.co. jp
