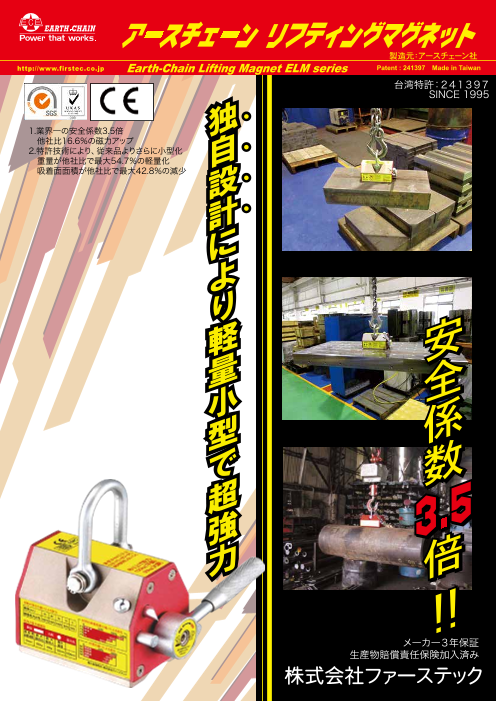

アースチェーン永磁リフティングマグネット

製造元：アースチェーン社 http://www.firstec.co.jp Earth-Chain Lifting Magnet ELM series Patent : 241397 Made in Taiwan 台湾特許：２４１３９７ SINCE 1995 1.業界一の安全係数3.5倍 　他社比16.6％の磁力アップ 2.特許技術により、従来品よりさらに小型化 　重量が他社比で最大54.7％の軽量化 　吸着面面積が他社比で最大42.8％の減少 メーカー３年保証 生産物賠償責任保険加入済み 株式会社ファーステック

https://www.firstec.co.jp Earth-Chain Lifting Magnet ELM series Patent : 241397 Made in Taiwan アースチェーン永磁リフティングマグネットを おススメする６つの利点 ELM-100 ELM-300 ELM-600 ELM-1000 ELM-2000 ELM-3000 １ 業界最高レベルの ２ 業界最小レベルの ３業界最小レベルの 安全係数3.5倍 軽量タイプ 小型タイプ アースチェーン 他社メーカー アースチェーン より小さいワークが吸着できます。 安全係数３.５倍 安全係数３倍 吊り上げ能力：300kg 吊り上げ能力 吊り上げ能力 自重：8.6kg 300kg 300kg 軽い！ アースチェーン 他社メーカー 吊り上げ能力：300kg 吊り上げ能力：300kg とても力強い 持ち運べる！ 小さくても 他社メーカー 吊り上げ能力：300kg 自重：19kg ワーク ワーク 重い！ 90mm 磁力吸着力 磁力吸着力 90mm 140mm 1,050kg 900kg 持ち運べない！ ※ELM-3000は安全係数が3倍となります 吊り上げ可 吊り上げ不可 ４ 磁力が通っていないと、 ５ メーカー３年保証 ６全品出荷前検査済み ハンドルが重くなる 修理対象 出荷前に全製品の磁力吸着力テストを 安全設計です。 行い、検査証を添付して 　永磁リフティングマグネットを正しく使 ＊ワークの厚みが薄い 出荷しています。 用されていることを条件に３年間品質を ＊ワークとマグネットの間に異物がある 保証します。　詳細はアースチェーン永 ＊ワークが錆びている、塗装されている ＊ワークが小さくてマグネットからはみ出ている 磁リフティングマグネットに添付している などのときはハンドルが重くなります。 保証書をご覧ください。リフティングマグ ネットの保証は日本国内でのみ有効です 。 また、マグネットが８０℃以上になったり、 錆びていたり、外観の凹み、キズが大きい などの場合は、修理できないことがありま す。定期的な吸着力検査やその検査結果 の証明書の発行も可能です。（すべて有 償となります。お問い合わせください。）

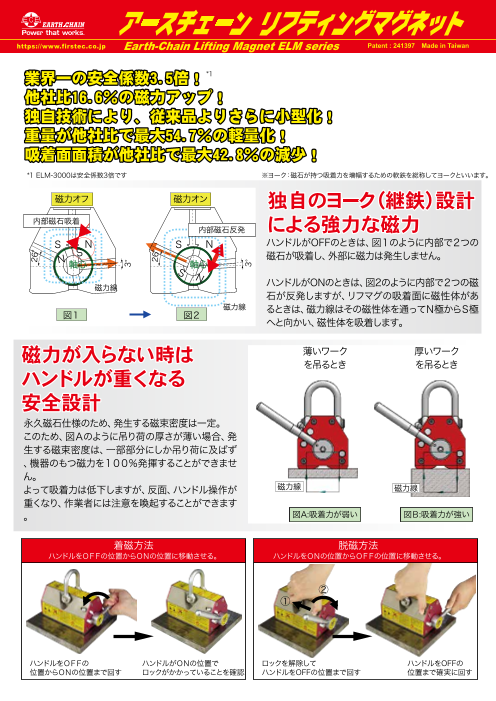

https://www.firstec.co.jp Earth-Chain Lifting Magnet ELM series Patent : 241397 Made in Taiwan *1 *1 ELM-3000は安全係数3倍です ※ヨーク：磁石が持つ吸着力を増幅するための軟鉄を総称してヨークといいます。 磁力オフ 磁力オン 内部磁石吸着 内部磁石反発 S N S N ハンドルがOFFのときは、図１のように内部で２つの N S 磁石が吸着し、外部に磁力は発生しません。 軸心 S 軸心 N 磁力線 ハンドルがONのときは、図2のように内部で２つの磁 石が反発しますが、リフマグの吸着面に磁性体があ 磁力線 図１ 図２ るときは、磁力線はその磁性体を通ってＮ極からＳ極 へと向かい、磁性体を吸着します。 薄いワーク 厚いワーク を吊るとき を吊るとき 永久磁石仕様のため、発生する磁束密度は一定。 このため、図Ａのように吊り荷の厚さが薄い場合、発 生する磁束密度は、一部部分にしか吊り荷に及ばず 、機器のもつ磁力を１００％発揮することができませ ん。 よって吸着力は低下しますが、反面、ハンドル操作が 磁力線 磁力線 重くなり、作業者には注意を喚起することができます 。 図A:吸着力が弱い 図Ｂ:吸着力が強い 着磁方法 脱磁方法 ハンドルをＯＦＦの位置からＯＮの位置に移動させる。 ハンドルをＯＮの位置からＯＦＦの位置に移動させる。 ② ① ハンドルをＯＦＦの ハンドルがＯＮの位置で ロックを解除して ハンドルをOFFの 位置からＯＮの位置まで回す ロックがかかっていることを確認 ハンドルをOFFの位置まで回す 位置まで確実に回す 26° 3° 26° 3°

http://www.firstec.co.jp Earth-Chain Lifting Magnet ELM series Patent : 241397 Made in Taiwan ELM-100は手のひらサイズでも 磁力吸着面はＶ型のため、平鋼・丸鋼兼用です。 平鋼吊り上げ能力が100kg（磁力350kg) （丸鋼の場合、条件に従って使用して下さい。） 超小型の１００kgタイプから超大型の３０００kgタイプまでラインナップ ６種類のリフティングマグネットからワークの大きさ、吊り上げ条件に合わせて選定してください。 ELM-100 ELM-300 ELM-600 ELM-1000 ELM-2000 ELM-3000 H EARTH-CHAIN E B D A 吊上能力 　　法　　（ｍｍ） 型　式 磁力 自重 寸　 平鋼 丸鋼 吸着力 （ｋｇ） A B C D E F G H ELM-100 100kg 50kg 350kg 2.5 107 84 129 123 60 71 46 30 ELM-300 300kg 150kg 1,050kg 8.6 180 155 157 185 90 93 51 41 ELM-600 600kg 300kg 2,100kg 21.0 255 224 213 263 115 120 77 52 ELM-1000 1,000kg 500kg 3,500kg 46.0 294 259 286 377 163 169 97 87 ELM-2000 2,000kg 1,000kg 7,000kg 118.0 422 380 355 515 216 215 105 123 ELM-3000 3,000kg 1,500kg 9,000kg 181.0 587 521 423 710 216 222 158 80 F G C

http://www.firstec.co.jp Earth-Chain Lifting Magnet ELM series Patent : 241397 Made in Taiwan https://www.firstec.co.jp Earth-Chain Lifting Magnet ELM series Patent : 241397 Made in Taiwan ご使用の前に リフティングマグネットは板厚、材料、表面粗度などにより吊上げ能力が大幅に異なります。 ■磁力吸着力 ■最大吊上能力 ■吊上物のサイズ決定 ELM-100は手のひらサイズでも 磁力吸着面はＶ型のため、平鋼・丸鋼兼用です。 吊り上げるワークの材質がSS400で厚みが十分に 吊上げ能力は磁力吸着力の10/35を吊上げ能力 吊上げる鋼板などのサイズは板厚、たわみ、ゴミな 平鋼吊り上げ能力が100kg（磁力350kg) （丸鋼の場合、条件に従って使用して下さい。） 厚く、表面にゴミや突起がなく密着し、リフティング と規定し、よって実際に吊上げる重さの3.5倍の吸 どによる空隙、吸着面積、材質、吊り荷のバランス マグネットの吸着面で全面吸着した状態で、上部か 着力があることから、これを安全係数と規定し、当 などの条件と安全係数を考慮して、決めて頂く事 ら引っ張り上げてリフティングマグネットが引き離さ 社のリフティングマグネットの場合は安全係数が になります。 れるときの力を磁力吸着力として表示しています。 3.5倍と表記しています。 ■内部マグネット ■使用温度・湿度 ■使用場所 リフティングマグネットの内部の永久磁石はネオジ つり荷、環境温度ともに－20℃～80℃の間で、湿 この永磁リフティングマグネットは防水型ではあり ム磁石を使用しています。 度は80％以下の条件で使用して下さい。 ません。水滴のかからない屋内で使用してください 。 ■ワークの材質による吸着力の低下（％） ■表面仕上げによる吸着力の低下（％） ■材料の厚さの違いによる変化 SCM440 95 板厚 吊り上げ能力の変化 125% mm ELM-100 ELM-300 ELM-600 ELM-1000 ELM-2000 ELM-3000 SCM415 95 100% 薄鋼 5 40% 30% 25% 20% 15% 10% S45C熱処理 80 10 70% 50% 45% 35% 25% 20% S45C 95 90% 15 70% 60% 50% 35% 30% 20 90% 75% 60% 45% 40% S20C 100 65% 25 90% 70% 55% 50% 超小型の１００kgタイプから超大型の３０００kgタイプまでラインナップ SS400 100 20 40 60 80 100 120 30 80% 65% 60% FCD600 85 吸着力の低下（％） 35 100% 90% 75% 70% ６種類のリフティングマグネットからワークの大きさ、吊り上げ条件に合わせて選定してください。 100% 85% 80% FCD400 85 40 45 100% 90% 85% FC350 75 50 100% 95% 90% FC250 75 ■塗装・メッキによる吸着力の低下（％） 55 95% FC150 75 厚鋼 100% 60 100% 100% SUS403 77 ■空隙による吸着力の低下 (％) 100 SUS430 50 メッキ２０μm 90% 80 SC42 70 塗装４０μm 85% 60 SKD11熱処理 40 60 70 80 90 100 40 SKD11 75 吸着力の低下（％） 20 ELM-100 ELM-300 ELM-600 ELM-1000 ELM-2000 ELM-3000 0 20 40 60 80 100 0 0.5 1 1.5 ワークの吸着面と磁石の吸着面の隙間（mm） ■リフティングマグネットの最大吊上能力と必要板厚 ■リフティングマグネットの丸鋼吊上条件 H ワークの形状 品　番 最大吊上 最大吊上 最大長さ 能力（kg） 必要最小板厚 最大長さ ワークの形状 品　番 最小直径 最大直径 能力（kg） (mm） （mm） （mm） 平鋼 ELM-100 100 1 5 m m 1 . 0 M 丸鋼 ELM-100 50 80 150 1000 ELM-300 300 2 5 m m 1 . 5 M ELM-300 150 100 250 1500 ELM-600 600 3 0 m m 2 . 0 M ELM-600 300 180 350 2000 ELM-1000 1000 4 0 m m 2 . 5 M ELM-1000 500 230 450 2500 ELM-2000 2000 5 5 m m 3 . 0 M ELM-2000 1000 260 550 3000 EARTH-CHAIN ELM-3000 3000 6 0 m m 3 . 5 M ELM-3000 1500 300 650 3500 E B ［使用機種の選定］ 上記の条件表より使用するリフティングマグネットの実際の吊り上げ能力を計算し、つり荷の重量が それ以下であることを確認してください。不明な時は巻末の選定表に必要事項を書いて弊社までお送りください。 D A ■選定条件 ①吊り荷の重量から、適したリフティングマグネットを仮に選定する。 ②吊り荷条件を上の表にあてはめ、吸着力の低下を読み取り、仮に選定したリフティングマグネットの磁力がどのくらい低下するのか 寸　　　法　　（ｍｍ） 　求め、仮に選定したリフティングマグネットの能力以内かどうか確かめる。 吊上能力 型　式 磁力 自重 ③選定の結果、能力以内でない場合は、上の能力のリフティングマグネットを選定し、再度どのくらい能力が低下するか確認する。 平鋼 丸鋼 吸着力 （ｋｇ） A B C D E F G H 　または、バランスボードなどの補助器具の使用を検討する。 ④吊り荷の最大寸法は必ずそれぞれの最大吊り上げ長さ、丸鋼の場合は最大直径と最小直径以内とし、 ELM-100 100kg 50kg 350kg 2.5 107 84 129 123 60 71 46 30 　これを超える場合は必ずバランスボードなどの補助器具を使用してください。 ELM-300 300kg 150kg 1,050kg 8.6 180 155 157 185 90 93 51 41 ■選定例 選定したELM-100で下記の50kgの吊り荷を下記の吊り荷条件で使用できるか選定 ELM-600 600kg 300kg 2,100kg 21.0 255 224 213 263 115 120 77 52 材質 板厚 表面仕上げ 塗装・メッキ 隙間 ELM-1000 1,000kg 500kg 3,500kg 46.0 294 259 286 377 163 169 97 87 吊り荷重量 つり荷条件 S45C 10mm なし なし ELM-2000 2,000kg 1,000kg 7,000kg 118.0 422 380 355 515 216 215 105 123 50kg 磁力減少率 95％ 70％ ̶ ̶ ELM-3000 3,000kg 1,500kg 9,000kg 181.0 587 521 423 710 216 222 158 80 ●ELM-100の磁力の低下＝100×0.95×0.7×0.9＝59.85kg 　この条件では50kgの吊り荷をELM-100で吸着させることは可能。 F G C 表面粗度 吸着力の低下（％）

リフティングマグネット天秤吊り用バランドボード LIFTING MAGNET ELM SERIES 永磁リフティングマグネットを使用して長尺ものや大型ワ ークを吊り上げる場合は、１台のリフティングマグネットを 使用して吊り上げるよりも４台、８台と複数のリフティング マグネットで吊り上げたほうが安定して吊り上げられます。 特に大型で薄い鋼材を吊り上げる場合は、小型のリフティ ングマグネットを数台使用するほうが、安定して吊り上げら れる場合があります。 注）この製品にはリフティングマグネット及びワイヤーは付属していません。 A B C D 品 番 A(mm) B(mm) C(mm) D(mm) 耐荷重(kg) 本体重量(kg) スイベルフック ELM-1000L 600 900 -- -- 600 16 2個 ELM-1600L 700 1100 1500 -- 600 25 2個 ELM-2000L 700 1300 1900 -- 700 57 2個 ELM-2600L 700 1300 1900 2500 700 75 2個 ELM-3000L 800 1500 2200 2900 800 86 2個 ※バランスボードには標準付属品としてスイベルフックが2個付属しています。追加は別途ご注文が必要となります。 リフティングマグネット立て吊り搬送装置 LIFTING MAGNET ELM SERIES 　永磁リフティングマグネットで鋼板を立てに起こして吊 上げることはできませんが、立て吊り搬送装置ELM-Vシ リーズを使えば、鋼板を永磁リフティングマグネットで吸 着し、立てた状態で搬送することができます。 リフティングマグネットは付属しています。 付属のリフティングマグネットは取り外しできません。　 また平吊り用としてのご使用はできません。 L H W 品 番 最大吊上能力 鋼板長さ(mm) 鋼板幅(mm) 鋼板厚み(mm) (kg) 最小/最大 最小/最大 最小/最大 L(mm) W(mm) H(mm) 重量(kg) ELM-300V 300 200/1500 300/800 6/150 953 216 254 26 ELM-600V 600 300/1800 300/1000 8/250 1156 272 254 39 ELM-1000V 1000 300/2000 300/1000 10/300 1207 343 305 58 https://www.firstec.co. jp

リフティングマグネット天秤吊り用バランドボード 株式会社ファーステック 行 FAX 072-960-3399 LIFTING MAGNET ELM SERIES 永磁リフティングマグネットを使用して長尺ものや大型ワ リフティングマグネット選定表 ークを吊り上げる場合は、１台のリフティングマグネットを 使用して吊り上げるよりも４台、８台と複数のリフティング マグネットで吊り上げたほうが安定して吊り上げられます。 ＦＡＸ送信日：　　　　　　　　年　　　　　月　　　　　日 特に大型で薄い鋼材を吊り上げる場合は、小型のリフティ ングマグネットを数台使用するほうが、安定して吊り上げら ※リフティングマグネット選定が不明なときは必ず弊社までご連絡いただき、ワーク情報、設置情報についてお知らせください。 れる場合があります。 お客様情報 会社名 部署 ご担当者名 住所 注）この製品にはリフティングマグネット及びワイヤーは付属していません。 TEL FAX Email ワーク情報 A ワーク材質 ＳＳ４００　　　ＦＣ２５０　　　ＦＣＤ４００　　　ＳＫＤ１１　　　Ｓ４５Ｃ　　　その他（　　　　　　　　　　　　　　　　　　　　　　） B C 形状 平鋼　　　　　丸鋼　　　　　パイプ　　　　　特殊な形状　（下記に図を書いてください） D サイズ（全長ｘ幅ｘ厚さ） 品 番 A(mm) B(mm) C(mm) D(mm) 耐荷重(kg) 本体重量(kg) スイベルフック ELM-1000L 600 900 -- -- 600 16 2個 ワーク重量 ELM-1600L 700 1100 1500 -- 600 25 2個 ELM-2000L 700 1300 1900 -- 700 57 2個 ワーク表面粗さ ▽▽▽以上　　　　　▽▽　　　　　▽　　　　　鋳肌　　　　　 ELM-2600L 700 1300 1900 2500 700 75 2個 ワーク表面処理 表面処理なし　　　　　メッキ（メッキ厚　　　　　μｍ）　　　塗装（塗装厚　　　　　μｍ） ELM-3000L 800 1500 2200 2900 800 86 2個 ワーク表面温度 摂氏　　　　　　　　度　　（表面温度が摂氏８０度以上の場合はご使用いただけません。） ※バランスボードには標準付属品としてスイベルフックが2個付属しています。追加は別途ご注文が必要となります。 ワーク図面 リフティングマグネット立て吊り搬送装置 LIFTING MAGNET ELM SERIES 　永磁リフティングマグネットで鋼板を立てに起こして吊 上げることはできませんが、立て吊り搬送装置ELM-Vシ リーズを使えば、鋼板を永磁リフティングマグネットで吸 着し、立てた状態で搬送することができます。 リフティングマグネットは付属しています。 付属のリフティングマグネットは取り外しできません。　 また平吊り用としてのご使用はできません。 L H W 設置情報 品 番 最大吊上能力 鋼板長さ(mm) 鋼板幅(mm) 鋼板厚み(mm) (kg) 最小/最大 最小/最大 最小/最大 L(mm) W(mm) H(mm) 重量(kg) 設置場所 屋内　　　　　　　　　　屋外　　　　　（防水型ではありません。基本的に屋内での使用を前提としてます） ELM-300V 300 200/1500 300/800 6/150 953 216 254 26 周囲温度 摂氏　　　　　　　　　　度　　　　　　　（常温でも近くに温度が発生するものがないことを確認してください） ELM-600V 600 300/1800 300/1000 8/250 1156 272 254 39 ELM-1000V 1000 300/2000 300/1000 10/300 1207 343 305 58 https://www.firstec.co. jp https://www.firstec.co. jp

その他単品カタログ その他のそれぞれの単品カタログもご用意しております。弊社ホームページからダウンロードしていただけます。ご要望いただきましたら、お送りさせていただきます。 5軸用セルフセンタリングバイス 精密バイス 工作機械周辺機器 パンチフォーマー スクロールチャック マグバイス永電磁チャック 5軸加工機用マグバイス 永磁チャック 電磁チャック 自動化システム パイテープ ドリル研磨機 永磁リフティングマグネット 永電磁リフティングマグネット UHMWPEスリング ※全商品 PL 保険（生産物賠償責任保険）加入済み ※本製品の修理、保証についてはお買い上げの販売店様または弊社にご依頼ください。 ※このカタログに収録した製品の型式・外観・仕様・価格については予告なく変更 する場合があります。予めご了承ください。 ※主な製品の動画、詳細情報や最新情報は当社ホームページまたはイプロス当社サイトにて 　ご覧いただけます。 ※2024 年 9 月 1 日現在の情報です。 　（価格につきましては、予告なく変更する場合があります。） 取扱店 株式会社ファーステック 〒578-0911 大阪府東大阪市中新開1-15-11 TEL(072)960-3340 FAX(072)960-3399 ●Ｅメールアドレス info@firstec.co.jp ●ホームページアドレス https://www.firstec.co.jp ●イプロス当社サイト http://premium.ipros.jp/firstec ●YouTube 当社チャンネル https://www.youtube.com/user/FirstecJapan FIR-20240901
