永電磁 リフティングマグネット（バッテリー型・給電型）

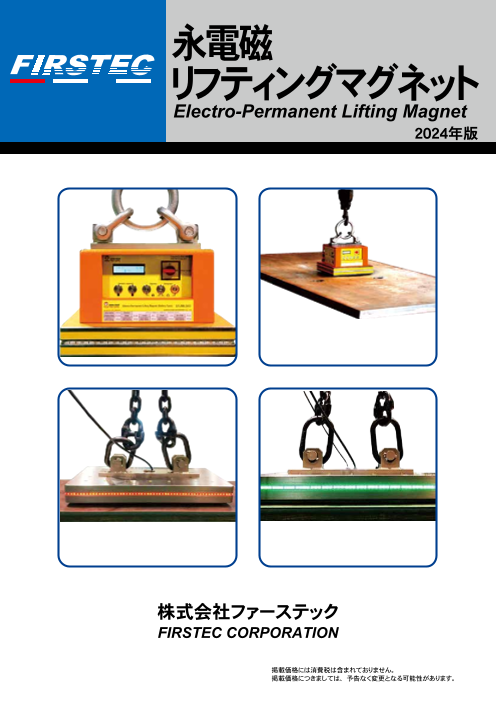

永電磁 リフティングマグネット Electro-Permanent Lifting Magnet ２０２４年版 株式会社ファーステック FIRSTEC CORPORATION 掲載価格には消費税は含まれておりません。 掲載価格につきましては、予告なく変更となる可能性があります。

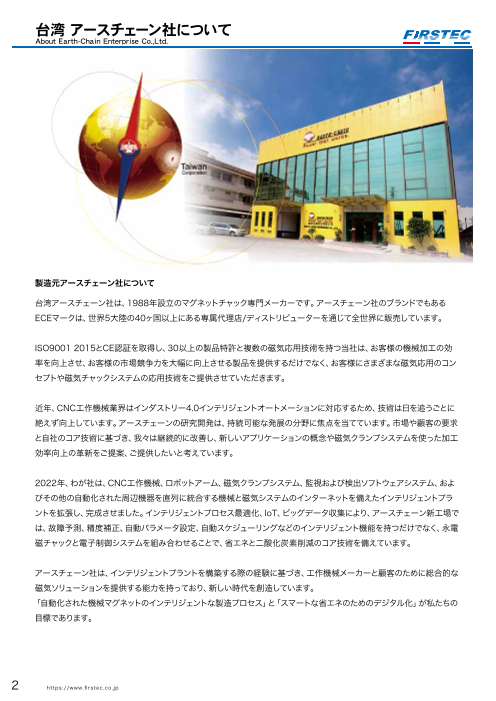

台湾 アースチェーン社について About Earth-Chain Enterprise Co.,Ltd. 製造元アースチェーン社について 台湾アースチェーン社は、1988年設立のマグネットチャック専門メーカーです。アースチェーン社のブランドでもある ECEマークは、世界5大陸の40ヶ国以上にある専属代理店/ディストリビューターを通じて全世界に販売しています。 ISO9001 2015とCE認証を取得し、30以上の製品特許と複数の磁気応用技術を持つ当社は、お客様の機械加工の効 率を向上させ、お客様の市場競争力を大幅に向上させる製品を提供するだけでなく、お客様にさまざまな磁気応用のコン セプトや磁気チャックシステムの応用技術をご提供させていただきます。 近年、CNC工作機械業界はインダストリー4.0インテリジェントオートメーションに対応するため、技術は日を追うごとに 絶えず向上しています。アースチェーンの研究開発は、持続可能な発展の分野に焦点を当てています。市場や顧客の要求 と自社のコア技術に基づき、我々は継続的に改善し、新しいアプリケーションの概念や磁気クランプシステムを使った加工 効率向上の革新をご提案、ご提供したいと考えています。 2022年、わが社は、CNC工作機械、ロボットアーム、磁気クランプシステム、監視および検出ソフトウェアシステム、およ びその他の自動化された周辺機器を直列に統合する機械と磁気システムのインターネットを備えたインテリジェントプラ ントを拡張し、完成させました。インテリジェントプロセス最適化、loT、ビッグデータ収集により、アースチェーン新工場で は、故障予測、精度補正、自動パラメータ設定、自動スケジューリングなどのインテリジェント機能を持つだけでなく、永電 磁チャックと電子制御システムを組み合わせることで、省エネと二酸化炭素削減のコア技術を備えています。 アースチェーン社は、インテリジェントプラントを構築する際の経験に基づき、工作機械メーカーと顧客のために総合的な 磁気ソリューションを提供する能力を持っており、新しい時代を創造しています。 「自動化された機械マグネットのインテリジェントな製造プロセス」と「スマートな省エネのためのデジタル化」が私たちの 目標であります。 2 https://www.firstec.co. jp

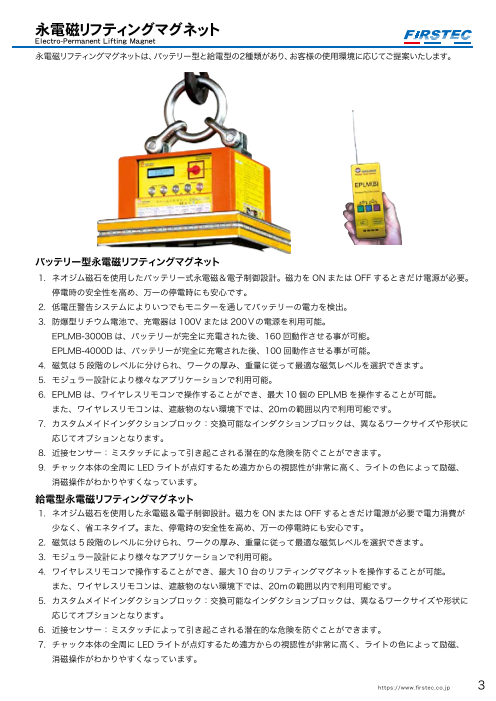

永電磁リフティングマグネット Electro-Permanent Lifting Magnet 永電磁リフティングマグネットは、バッテリー型と給電型の2種類があり、お客様の使用環境に応じてご提案いたします。 バッテリー型永電磁リフティングマグネット 1. ネオジム磁石を使用したバッテリー式永電磁＆電子制御設計。磁力を ON または OFF するときだけ電源が必要。 停電時の安全性を高め、万一の停電時にも安心です。 2. 低電圧警告システムによりいつでもモニターを通してバッテリーの電力を検出。 3. 防爆型リチウム電池で、充電器は 100V または 200Ｖの電源を利用可能。 EPLMB-3000B は、バッテリーが完全に充電された後、160 回動作させる事が可能。 EPLMB-4000D は、バッテリーが完全に充電された後、100 回動作させる事が可能。 4. 磁気は 5 段階のレベルに分けられ、ワークの厚み、重量に従って最適な磁気レベルを選択できます。 5. モジュラー設計により様々なアプリケーションで利用可能。 6. EPLMB は、ワイヤレスリモコンで操作することができ、最大 10 個の EPLMB を操作することが可能。 また、ワイヤレスリモコンは、遮蔽物のない環境下では、20ｍの範囲以内で利用可能です。 7. カスタムメイドインダクションブロック：交換可能なインダクションブロックは、異なるワークサイズや形状に 応じてオプションとなります。 8. 近接センサー： ミスタッチによって引き起こされる潜在的な危険を防ぐことができます。 9. チャック本体の全周に LED ライトが点灯するため遠方からの視認性が非常に高く、ライトの色によって励磁、 消磁操作がわかりやすくなっています。 給電型永電磁リフティングマグネット 1. ネオジム磁石を使用した永電磁＆電子制御設計。磁力を ON または OFF するときだけ電源が必要で電力消費が 少なく、省エネタイプ。また、停電時の安全性を高め、万一の停電時にも安心です。 2. 磁気は 5 段階のレベルに分けられ、ワークの厚み、重量に従って最適な磁気レベルを選択できます。 3. モジュラー設計により様々なアプリケーションで利用可能。 4. ワイヤレスリモコンで操作することができ、最大 10 台のリフティングマグネットを操作することが可能。 また、ワイヤレスリモコンは、遮蔽物のない環境下では、20ｍの範囲以内で利用可能です。 5. カスタムメイドインダクションブロック：交換可能なインダクションブロックは、異なるワークサイズや形状に 応じてオプションとなります。 6. 近接センサー： ミスタッチによって引き起こされる潜在的な危険を防ぐことができます。 7. チャック本体の全周に LED ライトが点灯するため遠方からの視認性が非常に高く、ライトの色によって励磁、 消磁操作がわかりやすくなっています。 https://www.firstec.co. jp 3

バッテリー型永電磁リフティングマグネット バッテリー型永電磁リフティングマグネット Battery Type Electro-Permanent Lifting Magnet Battery Type Electro-Permanent Lifting Magnet EPLMB シリーズ EPLMB-3000B 厚さ10mm以上のワークに最適 フル充電後160回使用可能 オプションアクセサリー - インダクションブロック EPLMB-IB シリーズ インダクションブロック EPLMB-IB シリーズは、さまざまなワーク形状に応じて加工することができ、ワークの 接触面を増加させ、磁力吸着能力を向上させることができます。 バッテリー式永電磁リフティングマグネット EPLMBシリーズは、インダクションブロック EPLMB-IB と組み合 わせて、異形ワークの吊り上げを可能にします。 インダクションブロック EPLMB-IB シリーズは、鋼板、鉄塊、金型、丸鋼、異形鋼など様々なワークに適用でき 吊り上げ能力 3000kgf 安全係数 3.3倍 サイズ L460mm x W470mm x H600mm るよう交換可能です。 充電電圧 DC54.6V 電圧 DC48V 電流 60A 重量 172kg 磁極数 36 磁力レベル１ 600kgf 磁力レベル2 1200kgf 磁力レベル3 1800kgf 磁力レベル４ 2400kgf 磁力レベル5 吊り上げ能力 吊り上げ能力 吊り上げ能力 吊り上げ能力 吊り上げ能力 3000kgf EPLMB-4000D 厚さ20ｍｍ以上のワークに最適 フル充電後100回使用可能 吊り上げ能力 4000kgf 安全係数 3.3倍 サイズ L530mm x W500mm x H647mm 充電電圧 DC71V 電圧 DC63V 電流 20A 重量 270kg 磁極数 10 磁力レベル１ 800kgf 磁力レベル2 1600kgf 磁力レベル3 2400kgf 磁力レベル４ 吊り上げ能力 吊り上げ能力 吊り上げ能力 3200kgf 磁力レベル5 吊り上げ能力 吊り上げ能力 4000kgf EPLMB-4000DS 厚さ20mm以上のワークに最適 フル充電後100回使用可能 吊り上げ能力 4500kgf 安全係数 3.3倍 サイズ L660mm x W480mm x H684mm 充電電圧 DC71V 電圧 DC62V 電流 18A 重量 350kg 磁極数 24 磁力レベル１ 900kgf 磁力レベル2 1800kgf 磁力レベル3 2700kgf 磁力レベル４ 5 吊り上げ能力 吊り上げ能力 吊り上げ能力 吊り上げ能力 3600kgf 磁力レベル 吊り上げ能力 4500kgf 磁力吸着力はワークの厚さ、表面粗さ、材質、空隙によって変化します。 磁力吸着力はワークの厚さ、表面粗さ、材質、空隙によって変化します。 丸鋼を吊る上げるときは、V型インダクションブロックEPLMB-IB を使うことで最大2000kgのワークを吊り上げることができます。 丸鋼を吊る上げるときは、V型インダクションブロック EPLMB-IB を使うことで最大 2000kg のワークを吊り上げることができます。 4 https://www.firstec.co. jp https://www.firstec.co. jp 5

バッテリー型永電磁リフティングマグネット バッテリー型永電磁リフティングマグネット Battery Type Electro-Permanent Lifting Magnet Battery Type Electro-Permanent Lifting Magnet EPLMB シリーズ EPLMB-3000B 厚さ10mm以上のワークに最適 フル充電後160回使用可能 オプションアクセサリー - インダクションブロック EPLMB-IB シリーズ インダクションブロック EPLMB-IB シリーズは、さまざまなワーク形状に応じて加工することができ、ワークの 接触面を増加させ、磁力吸着能力を向上させることができます。 バッテリー式永電磁リフティングマグネット EPLMBシリーズは、インダクションブロック EPLMB-IB と組み合 わせて、異形ワークの吊り上げを可能にします。 インダクションブロック EPLMB-IB シリーズは、鋼板、鉄塊、金型、丸鋼、異形鋼など様々なワークに適用でき 吊り上げ能力 3000kgf 安全係数 3.3倍 サイズ L460mm x W470mm x H600mm るよう交換可能です。 充電電圧 DC54.6V 電圧 DC48V 電流 60A 重量 172kg 磁極数 36 磁力レベル１ 600kgf 磁力レベル2 1200kgf 磁力レベル3 1800kgf 磁力レベル４ 2400kgf 磁力レベル5 吊り上げ能力 吊り上げ能力 吊り上げ能力 吊り上げ能力 吊り上げ能力 3000kgf EPLMB-4000D 厚さ20ｍｍ以上のワークに最適 フル充電後100回使用可能 吊り上げ能力 4000kgf 安全係数 3.3倍 サイズ L530mm x W500mm x H647mm 充電電圧 DC71V 電圧 DC63V 電流 20A 重量 270kg 磁極数 10 磁力レベル１ 800kgf 磁力レベル2 1600kgf 磁力レベル3 2400kgf 磁力レベル４ 吊り上げ能力 吊り上げ能力 吊り上げ能力 3200kgf 磁力レベル5 吊り上げ能力 吊り上げ能力 4000kgf EPLMB-4000DS 厚さ20mm以上のワークに最適 フル充電後100回使用可能 吊り上げ能力 4500kgf 安全係数 3.3倍 サイズ L660mm x W480mm x H684mm 充電電圧 DC71V 電圧 DC62V 電流 18A 重量 350kg 磁極数 24 磁力レベル１ 900kgf 磁力レベル2 1800kgf 磁力レベル3 2700kgf 磁力レベル４ 5 吊り上げ能力 吊り上げ能力 吊り上げ能力 吊り上げ能力 3600kgf 磁力レベル 吊り上げ能力 4500kgf 磁力吸着力はワークの厚さ、表面粗さ、材質、空隙によって変化します。 磁力吸着力はワークの厚さ、表面粗さ、材質、空隙によって変化します。 丸鋼を吊る上げるときは、V型インダクションブロックEPLMB-IB を使うことで最大2000kgのワークを吊り上げることができます。 丸鋼を吊る上げるときは、V型インダクションブロック EPLMB-IB を使うことで最大 2000kg のワークを吊り上げることができます。 4 https://www.firstec.co. jp https://www.firstec.co. jp 5

バッテリー型永電磁リフティングマグネット Battery Type Electro-Permanent Lifting Magnet 安全センサー搭載 安全センサー搭載により、ボタンの押し間違いによるワーク落下の危険を防止します。 安全センサーにより、フックを引き上げると消磁ができなくなります。 ボタンを押し間違えると、ブザー（警報）と LEDの赤色点滅で注意を促します。 フックを引き上げると、下記の安全センサーがフッ クに触れない状態になるため、着磁・消磁を行う ことができません。 ワークを地面に置き、フックをたるませなければ、消磁は行われません。 フックが弛むと、フックが下記の安全センサーに 接触し、着磁・消磁を行うことができます。 6 https://www.firstec.co. jp

バッテリー型永電磁リフティングマグネット バッテリー型永電磁リフティングマグネット Battery Type Electro-Permanent Lifting Magnet Battery Type Electro-Permanent Lifting Magnet 安全センサー搭載 5段階の磁力設定。 安全センサー搭載により、ボタンの押し間違いによるワーク落下の危険を防止します。 磁力は調整機能付きで、5段階に調整可能。それにより鋼板の厚みに応じて磁力を調節するこ とができます。5mm以上の厚さのワークは、迅速に持ち上げ /移動することができます。 鋼板の厚さが薄く、数枚重ねの場合、5段階の磁力が強すぎると、吸着した鋼板の下にある鋼 板も持ち上げてしまい、非常に危険です。数枚重ねての吸着は絶対に行わないでください。 安全センサーにより、フックを引き上げると消磁ができなくなります。 ボタンを押し間違えると、ブザー（警報）と LEDの赤色点滅で注意を促します。 フックを引き上げると、下記の安全センサーがフッ クに触れない状態になるため、着磁・消磁を行う ことができません。 EPLMBリフティングマグネットが吸着した鋼板の下にある鋼板を持ち上げていないことを確 認するまで、磁力レベルを下げます。ただし、下げる磁力レベルはこの鋼板の重量を下回らな ワークを地面に置き、フックをたるませなければ、消磁は行われません。 いようにしてください。 フックが弛むと、フックが下記の安全センサーに 接触し、着磁・消磁を行うことができます。 6 https://www.firstec.co. jp https://www.firstec.co. jp 7

永電磁リフティングマグネット用リモコン Remote Controller for Electro-Permanent Lifting Magnet ワイヤレスリモートコントローラー Ｃ.操作コード それぞれのリモートコントローラーには 1つの操作コードが付与されています。 D. バッテリー充電レベル 1. ライトの数で着磁時と消磁時にバッテ リーレベルが表示されます。 2. ライトの数が１つになりましたらバッ テリー残量は 0～ 25%しか残ってい ません。すぐに充電してください。 ライトの数 バッテリー残量 75～100% 50～75% 25～50% 0～25% E. 充電ケーブル差込口 1. リモートコントローラーは、約 2時間でフル充電できます。 フル充電後は、約 400回操作が可能です。 2. 充電器の入力電源はAC100V～ 240Vです。 充電器 8 https://www.firstec.co. jp

永電磁リフティングマグネット用リモコン 永電磁リフティングマグネット用リモコン Remote Controller for Electro-Permanent Lifting Magnet Remote Controller for Electro-Permanent Lifting Magnet ワイヤレスリモートコントローラー A. 着磁 /消磁 Ｃ. 操作コード 着磁 消磁 それぞれのリモートコントローラーには 着磁を開始するには、緑の MAG（着磁）ボタン 赤色の DEMAG（消磁）ボタンと青色の 1 つの操作コードが付与されています。 と青の SAFETY( 安全ボタン ) を同時に 1 秒間押 SAFETY（安全）ボタンを同時に 1 秒間押し続け、 し続けます。 消磁を開始します。 着磁ボタンの緑のライトが点灯したら、着磁の完 消磁ボタンの赤いライトが点灯したら、消磁が完 了したことを示します。 了したことを示します。 B.EPLMBリフマグ複数台操作 1. 例 1 C = 1 EPLMB リフマグ、T2C = 2 EPLMB リフマグ。ワイヤレスリモコン 1 台で最大 D. バッテリー充電レベル 10 台の EPLMB リフマグが操作可能です。( 下図参照） 2. 各 EPLMB は、ワイヤレス・リモート・コントロール・リンク用の個別の周波数コードを持っ 1. ライトの数で着磁時と消磁時にバッテ ています。 リーレベルが表示されます。 2. ライトの数が１つになりましたらバッ テリー残量は 0～ 25%しか残ってい ません。すぐに充電してください。 ライトの数 バッテリー残量 75～100% 50～75% 25～50% 0～25% 1C=リモコン１ｘEPLMB　1台 T2C=リモコン1ｘEPLMB　2台同時操作 T3C=リモコン1ｘEPLMB　3台同時操作 E. 充電ケーブル差込口 1. リモートコントローラーは、約 2時間でフル充電できます。 フル充電後は、約 400回操作が可能です。 2. 充電器の入力電源はAC100V～ 240Vです。 充電器 T4C=リモコン1ｘEPLMB　4台同時操作 T8C=リモコン1ｘEPLMB　8台同時操作 8 https://www.firstec.co. jp https://www.firstec.co. jp 9

バッテリー型永電磁リフティングマグネット バッテリー型永電磁リフティングマグネット Battery Type Electro-Permanent Lifting Magnet Battery Type Electro-Permanent Lifting Magnet 主な機能 A. フック安全センサー B. パネル 安全センサーにより、フックが緩んだ時のみ消磁を行い、ボタンの押し間違 1. ステータス： バッテリー残量、低電圧、動作エラーなどの現在のステータスを表示します。 いによるワーク落下の危険を防止します。 2. 電源スイッチ。 3. 着磁 着磁 消磁 着磁 消磁 着磁 消磁 MAG ボタンと SAFETY ボタンを同時に 1 秒間押すと、 DEMAG ボタンと SAFETY ボタンを同時に 1 秒間押すと、 MAG ボタンの緑色のランプが点灯し、磁化が完了したこと DEMAG ボタンの赤色のランプが点灯し、消磁が完了したこ を意味します。 とを意味します。 4. 磁力調整 磁力調整 レベルによる磁力の違い（最強がレベル５） a. EPLMB が消磁状態であることを確認してから、磁力を必要なレベルに調整し、次に磁化する。 b. 磁力は調節可能で、5 つのレベルに分けられます。ワークの厚さによって磁力を調節することができる。 C. 仕様 E. 本体側面 バッテリー型永電磁リフティングマグネット EPLMB-3000B 1. 電圧低下や誤動作などの異常が発生すると、 吊上能力 3000kgf 安全係数 3.3 倍 サイズ L460mm x W470mm x H600mm ブザーが鳴り、画面に異常の原因が表示され 充電電圧 DC54.6V 電圧 DC48V 電流 60A 重量 172kg 磁極数 36 ます。 レベル 1 600kgf レベル 2 1200kgf レベル 3 1800kgf レベル 4 レベル 5 吊上能力 吊上能力 吊上能力 2400kgf 吊上能力 3000kgf 2. 充電ポート： 充電器の入力電源を接続します。 吊上能力 3. ラベル： リモコンの着磁 / 消磁および充電の 説明。 D. LED ランプ システムの状態を表示します： 磁化、消磁、誤操作。 赤色ランプが点滅して警告し、異常の場合、異常状況が表示されます。 10 https://www.firstec.co. jp https://www.firstec.co. jp 11

バッテリー型永電磁リフティングマグネット バッテリー型永電磁リフティングマグネット Battery Type Electro-Permanent Lifting Magnet Battery Type Electro-Permanent Lifting Magnet 主な機能 A. フック安全センサー B. パネル 安全センサーにより、フックが緩んだ時のみ消磁を行い、ボタンの押し間違 1. ステータス： バッテリー残量、低電圧、動作エラーなどの現在のステータスを表示します。 いによるワーク落下の危険を防止します。 2. 電源スイッチ。 3. 着磁 着磁 消磁 着磁 消磁 着磁 消磁 MAG ボタンと SAFETY ボタンを同時に 1 秒間押すと、 DEMAG ボタンと SAFETY ボタンを同時に 1 秒間押すと、 MAG ボタンの緑色のランプが点灯し、磁化が完了したこと DEMAG ボタンの赤色のランプが点灯し、消磁が完了したこ を意味します。 とを意味します。 4. 磁力調整 磁力調整 レベルによる磁力の違い（最強がレベル５） a. EPLMB が消磁状態であることを確認してから、磁力を必要なレベルに調整し、次に磁化する。 b. 磁力は調節可能で、5 つのレベルに分けられます。ワークの厚さによって磁力を調節することができる。 C. 仕様 E. 本体側面 バッテリー型永電磁リフティングマグネット EPLMB-3000B 1. 電圧低下や誤動作などの異常が発生すると、 吊上能力 3000kgf 安全係数 3.3 倍 サイズ L460mm x W470mm x H600mm ブザーが鳴り、画面に異常の原因が表示され 充電電圧 DC54.6V 電圧 DC48V 電流 60A 重量 172kg 磁極数 36 ます。 レベル 1 600kgf レベル 2 1200kgf レベル 3 1800kgf レベル 4 レベル 5 吊上能力 吊上能力 吊上能力 2400kgf 吊上能力 3000kgf 2. 充電ポート： 充電器の入力電源を接続します。 吊上能力 3. ラベル： リモコンの着磁 / 消磁および充電の 説明。 D. LED ランプ システムの状態を表示します： 磁化、消磁、誤操作。 赤色ランプが点滅して警告し、異常の場合、異常状況が表示されます。 10 https://www.firstec.co. jp https://www.firstec.co. jp 11

バッテリー型永電磁リフティングマグネット バッテリー型永電磁リフティングマグネット Battery Type Electro-Permanent Lifting Magnet Battery Type Electro-Permanent Lifting Magnet 付属品：バッテリーチャージャー バッテリー式永電磁リフティングマグネットのバッテリーは、2時間で満充電可能です。 ケーブルをコンセントに差し込む EPLMB-3000Bは、満充電後 160回操作可能です。EPLMB-3000Dと EPLMB-4000DSは 満充電後 100回操作が可能です。 ケーブルのプラグをコンセントに差し込んでください。 充電は次の4つの手順で行ってください ケーブルをリフティングマグネットの 充電口に差し込む ケーブルの反対側のプラグをリフティング マグネットの充電口に差し込んでください。 電圧設定 入力電圧は、100Vか 200Vに設定可能です。ケーブルを差し込むコンセントの左側に電圧設定スイッチ があります。上にセットすれば、100V、下にセットすれば、200Vとなります。 図は、200Ｖに設定しています。 充電前は、必ずリフティングマグネットの メインスイッチをオフ 充電前にリフティングマグネットの メインスイッチをオフにしてください。 充電スイッチをオンにする 上記の手順が完全にできたら、 充電スイッチをオンにして充電を開始する。 12 https://www.firstec.co. jp https://www.firstec.co. jp 13

バッテリー型永電磁リフティングマグネット バッテリー型永電磁リフティングマグネット Battery Type Electro-Permanent Lifting Magnet Battery Type Electro-Permanent Lifting Magnet 付属品：バッテリーチャージャー バッテリー式永電磁リフティングマグネットのバッテリーは、2時間で満充電可能です。 ケーブルをコンセントに差し込む EPLMB-3000Bは、満充電後 160回操作可能です。EPLMB-3000Dと EPLMB-4000DSは 満充電後 100回操作が可能です。 ケーブルのプラグをコンセントに差し込んでください。 充電は次の4つの手順で行ってください ケーブルをリフティングマグネットの 充電口に差し込む ケーブルの反対側のプラグをリフティング マグネットの充電口に差し込んでください。 電圧設定 入力電圧は、100Vか 200Vに設定可能です。ケーブルを差し込むコンセントの左側に電圧設定スイッチ があります。上にセットすれば、100V、下にセットすれば、200Vとなります。 図は、200Ｖに設定しています。 充電前は、必ずリフティングマグネットの メインスイッチをオフ 充電前にリフティングマグネットの メインスイッチをオフにしてください。 充電スイッチをオンにする 上記の手順が完全にできたら、 充電スイッチをオンにして充電を開始する。 12 https://www.firstec.co. jp https://www.firstec.co. jp 13

バッテリー型永電磁リフティングマグネット バッテリー型永電磁リフティングマグネット Battery Type Electro-Permanent Lifting Magnet Battery Type Electro-Permanent Lifting Magnet EPLMBバランスボード EPLMBバランスボード バランスボードは、長尺ワークや大型ワークを安全に吊るのに非常に有効なツールです。 バッテリー式永電磁リフティングマグネット EPLMBSは、カスタムメイド製品（特注製品）となります。お客様 ワークの大きさによって、永電磁リフティングマグネットの位置、数、間隔を設定します。 の吊り上げるワークの形状、サイズ、重量などによってカスタムメイド（特注）となります。 ワイヤレス・リモート・コントロールにより、一人のオペレーターが複数の EPLMBリフターを同時に コントロールすることができるので、搬送にかかる時間を短縮することができます。 カスタム製品につき、吊り上げるワークの詳細をお知らせください。 カスタム製品につき、吊り上げるワークの詳細をお知らせください。 14 https://www.firstec.co. jp https://www.firstec.co. jp 15

バッテリー型永電磁リフティングマグネット バッテリー型永電磁リフティングマグネット Battery Type Electro-Permanent Lifting Magnet Battery Type Electro-Permanent Lifting Magnet EPLMBバランスボード EPLMBバランスボード バランスボードは、長尺ワークや大型ワークを安全に吊るのに非常に有効なツールです。 バッテリー式永電磁リフティングマグネット EPLMBSは、カスタムメイド製品（特注製品）となります。お客様 ワークの大きさによって、永電磁リフティングマグネットの位置、数、間隔を設定します。 の吊り上げるワークの形状、サイズ、重量などによってカスタムメイド（特注）となります。 ワイヤレス・リモート・コントロールにより、一人のオペレーターが複数の EPLMBリフターを同時に コントロールすることができるので、搬送にかかる時間を短縮することができます。 カスタム製品につき、吊り上げるワークの詳細をお知らせください。 カスタム製品につき、吊り上げるワークの詳細をお知らせください。 14 https://www.firstec.co. jp https://www.firstec.co. jp 15

バッテリー型永電磁リフティングマグネット バッテリー型永電磁リフティングマグネット Battery Type Electro-Permanent Lifting Magnet Battery Type Electro-Permanent Lifting Magnet カスタムメイド事例 使用例 16 https://www.firstec.co. jp https://www.firstec.co. jp 17

バッテリー型永電磁リフティングマグネット バッテリー型永電磁リフティングマグネット Battery Type Electro-Permanent Lifting Magnet Battery Type Electro-Permanent Lifting Magnet カスタムメイド事例 使用例 16 https://www.firstec.co. jp https://www.firstec.co. jp 17

給電型永電磁リフティングマグネット 給電型永電磁リフティングマグネット Feed Type Electro-Permanent Lifting Magnet Feed Type Electro-Permanent Lifting Magnet 特長 カスタムメイド事例 1. ネオジム（NdFeB）磁石を利用した給電型永電磁チャックです。マグネットを励磁、消磁するときだけ 電力を消費するため、高い省エネ効果があります。使用中は電力の供給を不要としますので、停電時の安 全性を最大限に高めます。 2. 磁力は 8 段階に分かれており、ワークによって最適な磁力レベルを調整できます。 3. モジュラー設計のため、自由に出力ポートを拡充することができ、EPLMS 永電磁リフティングマグネッ トの数をアプリケーションに応じて増やすことができます。 4. 永電磁リフティングマグネット EPLMS シリーズは、ワイヤレスリモコンで操作することができます。操 作可能な距離は、遮るもののない環境下で 20 メートルとなります。 5. カスタムメイド（特注）：交換可能なインダクションブロックを使用することで、様々な形状やサイズのワー クを吊ることが可能になります。 6. 近接センサー： 近接センサーにより、ワークの吊り上げが始まれば、誤って消磁操作を行っても磁力が 消磁されません。 7. チャック本体の全周に LED ライトが点灯するため遠方からの視認性が非常に高く、ライトの色によって 励磁、消磁操作がわかりやすくなっています。 18 https://www.firstec.co. jp https://www.firstec.co. jp 19

給電型永電磁リフティングマグネット 給電型永電磁リフティングマグネット Feed Type Electro-Permanent Lifting Magnet Feed Type Electro-Permanent Lifting Magnet 特長 カスタムメイド事例 1. ネオジム（NdFeB）磁石を利用した給電型永電磁チャックです。マグネットを励磁、消磁するときだけ 電力を消費するため、高い省エネ効果があります。使用中は電力の供給を不要としますので、停電時の安 全性を最大限に高めます。 2. 磁力は 8 段階に分かれており、ワークによって最適な磁力レベルを調整できます。 3. モジュラー設計のため、自由に出力ポートを拡充することができ、EPLMS 永電磁リフティングマグネッ トの数をアプリケーションに応じて増やすことができます。 4. 永電磁リフティングマグネット EPLMS シリーズは、ワイヤレスリモコンで操作することができます。操 作可能な距離は、遮るもののない環境下で 20 メートルとなります。 5. カスタムメイド（特注）：交換可能なインダクションブロックを使用することで、様々な形状やサイズのワー クを吊ることが可能になります。 6. 近接センサー： 近接センサーにより、ワークの吊り上げが始まれば、誤って消磁操作を行っても磁力が 消磁されません。 7. チャック本体の全周に LED ライトが点灯するため遠方からの視認性が非常に高く、ライトの色によって 励磁、消磁操作がわかりやすくなっています。 18 https://www.firstec.co. jp https://www.firstec.co. jp 19

その他単品カタログ その他のそれぞれの単品カタログもご用意しております。弊社ホームページからダウンロードしていただけます。ご要望いただきましたら、お送りさせていただきます。 5軸用セルフセンタリングバイス 精密バイス 工作機械周辺機器 パンチフォーマー スクロールチャック マグバイス永電磁チャック 5軸加工機用マグバイス 永磁チャック 電磁チャック 自動化システム パイテープ ドリル研磨機 永磁リフティングマグネット 永電磁リフティングマグネット UHMWPEスリング ※全商品 PL 保険（生産物賠償責任保険）加入済み ※本製品の修理、保証についてはお買い上げの販売店様または弊社にご依頼ください。 ※このカタログに収録した製品の型式・外観・仕様・価格については予告なく変更 する場合があります。予めご了承ください。 ※主な製品の動画、詳細情報や最新情報は当社ホームページまたはイプロス当社サイトにて 　ご覧いただけます。 ※2024 年 11 月 1 日現在の情報です。 　（価格につきましては、予告なく変更する場合があります。） 取扱店 株式会社ファーステック 〒578-0911 大阪府東大阪市中新開1-15-11 TEL(072)960-3340 FAX(072)960-3399 ●Ｅメールアドレス info@firstec.co.jp ●ホームページアドレス https://www.firstec.co.jp ●イプロス当社サイト http://premium.ipros.jp/firstec ●YouTube 当社チャンネル https://www.youtube.com/user/FirstecJapan FIR-20241101
