永磁チャック Magnetic Chuck ２０２４年版 株式会社ファーステック FIRSTEC CORPORATION 掲載価格には消費税は含まれておりません。 掲載価格につきましては、予告なく変更となる可能性があります。

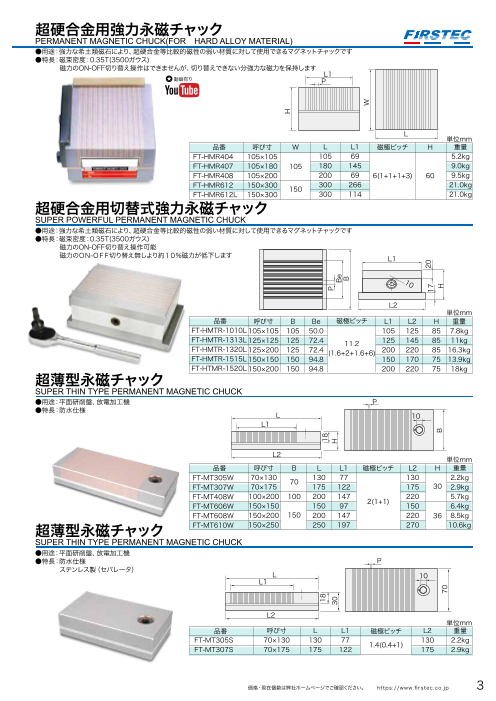

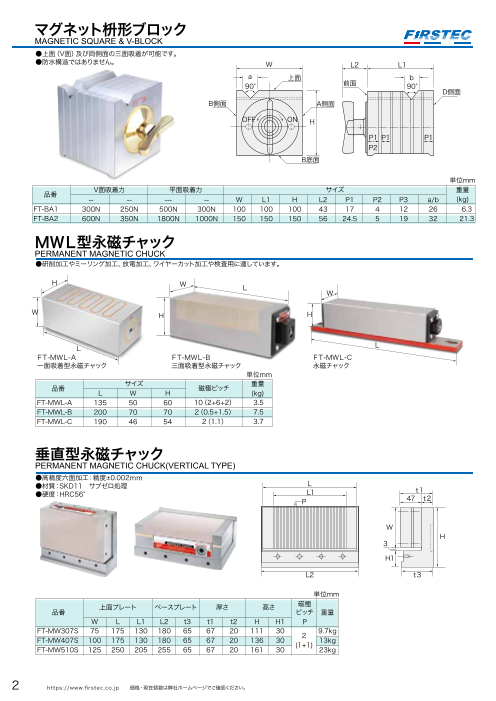

マグネット枡形ブロック 超硬合金用強力永磁チャック MAGNETIC SQUARE & V-BLOCK PERMANENT MAGNETIC CHUCK(FOR　HARD ALLOY MATERIAL) ●上面（V面）及び両側面の三面吸着が可能です。 ●用途：強力な希土類磁石により、超硬合金等比較的磁性の弱い材質に対して使用できるマグネットチャックです ●防水構造ではありません。 W ●特長：磁束密度：0.35T(3500ガウス) L2 L1 　　　 磁力のON-OFF切り替え操作はできませんが、切り替えできない分強力な磁力を保持します a 上面 b ★ L1 動画有り 90° 前面 P 90° D側面 B側面 A側面 OFF ON H P1 P1 P1 L 単位mm P2 品番 呼び寸 W L L1 磁極ピッチ H 重量 B底面 FT-HMR404 105×105 105 69 5.2kg FT-HMR407 105×180 105 180 145 9.0kg 単位mm FT-HMR408 105×200 200 69 6(1+1+1+3) 60 9.5kg FT-HMR612 150×300 150 300 266 21.0kg 品番 V面吸着力 平面吸着力 サイズ 重量 -- -- --- -- W L1 H L2 P1 P2 P3 a/b (kg) FT-HMR612L 150×300 300 114 21.0kg FT-BA1 300N 250N 500N 300N 100 100 100 43 17 4 12 26 6.3 超硬合金用切替式強力永磁チャック FT-BA2 600N 350N 1800N 1000N 150 150 150 56 24.5 5 19 32 21.3 SUPER POWERFUL PERMANENT MAGNETIC CHUCK ●用途：強力な希土類磁石により、超硬合金等比較的磁性の弱い材質に対して使用できるマグネットチャックです ＭＷＬ型永磁チャック ●特長：磁束密度：0.35T(3500ガウス) 　　　 磁力のON-OFF切り替え操作可能 PERMANENT MAGNETIC CHUCK 磁力のＯＮ-ＯＦＦ切り替え無しより約１０％磁力が低下します ●研削加工やミーリング加工、放電加工、ワイヤーカット加工や検査用に適しています。 L1 H W 1 L 0 W L2 W H H 単位mm 品番 呼び寸 B Be 磁極ピッチ L1 L2 H 重量 FT-HMTR-1010L 105×105 105 50.0 105 125 85 7.8kg FT-HMTR-1313L 125×125 125 72.4 L L 11.2 125 145 85 11kg FT-HMTR-1320L 125×200 125 72.4 ＦＴ-ＭＷＬ-Ａ ＦＴ-ＭＷＬ-Ｂ ＦＴ-ＭＷＬ-Ｃ (1.6+2+1.6+6) 200 220 85 16.3kg FT-HMTR-1515L 150×150 150 94.8 150 170 75 13.9kg 一面吸着型永磁チャック 三面吸着型永磁チャック 永磁チャック FT-HTMR-1520L 150×200 150 94.8 200 220 75 18kg 単位mm 品番 サイズ 量 超薄型永磁チャック L W H 磁極ピッチ 重 (kg) SUPER THIN TYPE PERMANENT MAGNETIC CHUCK FT-MWL-A 135 50 60 10（2+6+2） 3.5 ●用途：平面研削盤、放電加工機 P FT-MWL-B 200 70 70 2（0.5+1.5） 7.5 ●特長：防水仕様 L 10 FT-MWL-C 190 46 54 2（1.1） 3.7 L1 垂直型永磁チャック L2 単位mm PERMANENT MAGNETIC CHUCK(VERTICAL TYPE) 品番 呼び寸 B L L1 磁極ピッチ L2 H 重量 ●高精度六面加工：精度±0.002ｍｍ FT-MT305W 70×130 0 2.2kg ●材質：SKD11　サブゼロ処理 L FT-MT307W 70×175 70 130 77 13 175 122 175 30 2.9kg ●硬度：HRC56° L1 ｔ1 FT-MT408W 100×200 100 200 147 220 5.7kg P 47 ｔ2 FT-MT606W 150×150 150 97 2(1+1) 150 6.4kg FT-MT608W 150×200 150 200 147 220 36 8.5kg W FT-MT610W 150×250 250 197 270 10.6kg H 超薄型永磁チャック 3 SUPER THIN TYPE PERMANENT MAGNETIC CHUCK ●用途：平面研削盤、放電加工機 H1 ●特長：防水仕様 P ステンレス製（セパレータ） L2 ｔ3 L 10 L1 単位mm 上面プレート ベースプレート 厚さ 高さ 磁極 品番 ピッチ 重量 L2 W L L1 L2 t3 t1 t2 H H1 P 単位mm FT-MW307S 75 175 130 180 65 67 20 111 30 9.7kg 品番 呼び寸 L L1 磁極ピッチ L2 重量 FT-MW407S 100 175 130 180 65 67 20 136 30 2 FT-MT305S 70×130 130 77 0S 125 250 205 255 65 67 20 161 30 (1+1) 13kg FT-MW51 23kg FT-MT307S 70×175 175 122 1.4(0.4+1) 130 2.2kg 175 2.9kg 2 https://www.firstec.co. jp 価格・現在個数は弊社ホームページでご確認ください。 価格・現在個数は弊社ホームページでご確認ください。 https://www.firstec.co. jp 3 H 18 18 30 H P Be B W 17 20 B 70 H

マグネット枡形ブロック 超硬合金用強力永磁チャック MAGNETIC SQUARE & V-BLOCK PERMANENT MAGNETIC CHUCK(FOR　HARD ALLOY MATERIAL) ●上面（V面）及び両側面の三面吸着が可能です。 ●用途：強力な希土類磁石により、超硬合金等比較的磁性の弱い材質に対して使用できるマグネットチャックです ●防水構造ではありません。 W ●特長：磁束密度：0.35T(3500ガウス) L2 L1 　　　 磁力のON-OFF切り替え操作はできませんが、切り替えできない分強力な磁力を保持します a 上面 b ★ L1 動画有り 90° 前面 P 90° D側面 B側面 A側面 OFF ON H P1 P1 P1 L 単位mm P2 品番 呼び寸 W L L1 磁極ピッチ H 重量 B底面 FT-HMR404 105×105 105 69 5.2kg FT-HMR407 105×180 105 180 145 9.0kg 単位mm FT-HMR408 105×200 200 69 6(1+1+1+3) 60 9.5kg FT-HMR612 150×300 150 300 266 21.0kg 品番 V面吸着力 平面吸着力 サイズ 重量 -- -- --- -- W L1 H L2 P1 P2 P3 a/b (kg) FT-HMR612L 150×300 300 114 21.0kg FT-BA1 300N 250N 500N 300N 100 100 100 43 17 4 12 26 6.3 超硬合金用切替式強力永磁チャック FT-BA2 600N 350N 1800N 1000N 150 150 150 56 24.5 5 19 32 21.3 SUPER POWERFUL PERMANENT MAGNETIC CHUCK ●用途：強力な希土類磁石により、超硬合金等比較的磁性の弱い材質に対して使用できるマグネットチャックです ＭＷＬ型永磁チャック ●特長：磁束密度：0.35T(3500ガウス) 　　　 磁力のON-OFF切り替え操作可能 PERMANENT MAGNETIC CHUCK 磁力のＯＮ-ＯＦＦ切り替え無しより約１０％磁力が低下します ●研削加工やミーリング加工、放電加工、ワイヤーカット加工や検査用に適しています。 L1 H W 1 L 0 W L2 W H H 単位mm 品番 呼び寸 B Be 磁極ピッチ L1 L2 H 重量 FT-HMTR-1010L 105×105 105 50.0 105 125 85 7.8kg FT-HMTR-1313L 125×125 125 72.4 L L 11.2 125 145 85 11kg FT-HMTR-1320L 125×200 125 72.4 ＦＴ-ＭＷＬ-Ａ ＦＴ-ＭＷＬ-Ｂ ＦＴ-ＭＷＬ-Ｃ (1.6+2+1.6+6) 200 220 85 16.3kg FT-HMTR-1515L 150×150 150 94.8 150 170 75 13.9kg 一面吸着型永磁チャック 三面吸着型永磁チャック 永磁チャック FT-HTMR-1520L 150×200 150 94.8 200 220 75 18kg 単位mm 品番 サイズ 量 超薄型永磁チャック L W H 磁極ピッチ 重 (kg) SUPER THIN TYPE PERMANENT MAGNETIC CHUCK FT-MWL-A 135 50 60 10（2+6+2） 3.5 ●用途：平面研削盤、放電加工機 P FT-MWL-B 200 70 70 2（0.5+1.5） 7.5 ●特長：防水仕様 L 10 FT-MWL-C 190 46 54 2（1.1） 3.7 L1 垂直型永磁チャック L2 単位mm PERMANENT MAGNETIC CHUCK(VERTICAL TYPE) 品番 呼び寸 B L L1 磁極ピッチ L2 H 重量 ●高精度六面加工：精度±0.002ｍｍ FT-MT305W 70×130 0 2.2kg ●材質：SKD11　サブゼロ処理 L FT-MT307W 70×175 70 130 77 13 175 122 175 30 2.9kg ●硬度：HRC56° L1 ｔ1 FT-MT408W 100×200 100 200 147 220 5.7kg P 47 ｔ2 FT-MT606W 150×150 150 97 2(1+1) 150 6.4kg FT-MT608W 150×200 150 200 147 220 36 8.5kg W FT-MT610W 150×250 250 197 270 10.6kg H 超薄型永磁チャック 3 SUPER THIN TYPE PERMANENT MAGNETIC CHUCK ●用途：平面研削盤、放電加工機 H1 ●特長：防水仕様 P ステンレス製（セパレータ） L2 ｔ3 L 10 L1 単位mm 上面プレート ベースプレート 厚さ 高さ 磁極 品番 ピッチ 重量 L2 W L L1 L2 t3 t1 t2 H H1 P 単位mm FT-MW307S 75 175 130 180 65 67 20 111 30 9.7kg 品番 呼び寸 L L1 磁極ピッチ L2 重量 FT-MW407S 100 175 130 180 65 67 20 136 30 2 FT-MT305S 70×130 130 77 0S 125 250 205 255 65 67 20 161 30 (1+1) 13kg FT-MW51 23kg FT-MT307S 70×175 175 122 1.4(0.4+1) 130 2.2kg 175 2.9kg 2 https://www.firstec.co. jp 価格・現在個数は弊社ホームページでご確認ください。 価格・現在個数は弊社ホームページでご確認ください。 https://www.firstec.co. jp 3 H 18 18 30 H P Be B W 17 20 B 70 H

ＦＴ－ＭＷＰ型　ステンレススクエア永磁チャック ロータリーマグネットチャック STAINLESS STEEL SQUARE PERMANENT MAGNETIC CHUCK PRECISION ADJUSTMENT ROTARY MAGNETIC CHUCK ●基準面に対する直角度が0.003ｍｍ以内の高精度なスクエア永磁チャックです。 １．用途：平面研削盤でリング、丸型ワーク、ガスケットの研磨 ●ベースはSUS420製、吸着面はSS400製、セパレーターはSUS304製の耐久性の高いチャックです。 ２．特長：IP55防塵防水型 H P=0.4+1.0 適用： １．平面研削盤での使用に最適で、取り付け、取り外しが簡単に行える ２．ロータリーマグネットチャックはスペーサーリング、丸型ワーク、 　 ガスケットの研磨に適しています。 ３．ワークの大きさによって回転数を変えてください。 ４．稼働中に回転数を変えることができます。 L ５．IP55防塵防水型（ただし水没はできません） 単位：ｍｍ 仕様： 品番 W L H 重量 １．マグネットチャックの平行度は0.002mm以内 FT-MWT-0813 80 130 60 7.0kg ２．荷重速度変化は±2％以内 FT-MWT-1020 100 200 60 10.0kg ３．日本製オリエンタルモーターを内蔵 FT-MWT-1515 150 150 80 25.0kg ４．IP55防塵防水型（水没不可） 単位：mm 品番 L L1 W H H1 H2 H3 D 電圧 モーター減速比 回転数 耐荷重 重量 FT-RD130-110 265 328 130 166 148 114 52 130 100V 60ｗ 1:10 50-300 10kg 23kg FT-RD160-110 280 330 138 163 146 100 63 160 100V 75w 1:15 15-150 15kg 28kg FT-RD200-110 325 380 176 180 177 122 63 200 100V 75w 1:20 15-150 22kg 48kg FT-RD250-220 376 442 218 190 183 132 63 250 200V 120w 1:20 15-150 30kg 66kg FT-RD300-220 424 490 244 202 186 144 63 300 200V 200w 1:25 12-125 36kg 86kg FT-RD400-220 540 606 342 228 220 165 63 400 200V 400w 1:25 12-125 50kg 155kg 4 https://www.firstec.co. jp 価格・現在個数は弊社ホームページでご確認ください。 価格・現在個数は弊社ホームページでご確認ください。 https://www.firstec.co. jp 5 W

ロータリーマグネットチャック PRECISION ADJUSTMENT ROTARY MAGNETIC CHUCK １．用途：平面研削盤でリング、丸型ワーク、ガスケットの研磨 ２．特長：IP55防塵防水型 適用： １．平面研削盤での使用に最適で、取り付け、取り外しが簡単に行える ２．ロータリーマグネットチャックはスペーサーリング、丸型ワーク、 　 ガスケットの研磨に適しています。 ３．ワークの大きさによって回転数を変えてください。 ４．稼働中に回転数を変えることができます。 ５．IP55防塵防水型（ただし水没はできません） 仕様： １．マグネットチャックの平行度は0.002mm以内 ２．荷重速度変化は±2％以内 ３．日本製オリエンタルモーターを内蔵 ４．IP55防塵防水型（水没不可） 単位：mm 品番 L L1 W H H1 H2 H3 D 電圧 モーター減速比 回転数 耐荷重 重量 FT-RD130-110 265 328 130 166 148 114 52 130 100V 60ｗ 1:10 50-300 10kg 23kg FT-RD160-110 280 330 138 163 146 100 63 160 100V 75w 1:15 15-150 15kg 28kg FT-RD200-110 325 380 176 180 177 122 63 200 100V 75w 1:20 15-150 22kg 48kg FT-RD250-220 376 442 218 190 183 132 63 250 200V 120w 1:20 15-150 30kg 66kg FT-RD300-220 424 490 244 202 186 144 63 300 200V 200w 1:25 12-125 36kg 86kg FT-RD400-220 540 606 342 228 220 165 63 400 200V 400w 1:25 12-125 50kg 155kg 価格・現在個数は弊社ホームページでご確認ください。 https://www.firstec.co. jp 5

永磁サインバーチャック SINE PLATE WITH FINE MAGNETIC CHUCK 設定可能角度：0-60° 平行度：0.003mm/100mm 心間精度：0.005mm-100mm以内 ●三角関数とブロックゲージを用いて角度を設定します。(ブロックゲージは付属していません） D 2(0.5+1.5) F B A 単位：ｍｍ 品番 A B C D E F 重量 FT-MSP35S 174 78 74 50 40 130 6.5kg FT-MSP47S 225 102 75 175 11kg FT-MSP66S 200 152 100 150 14.8kg FT-MSP510S 300 127 84 100 47 250 20kg FT-MSP412S 350 102 75 300 20.3kg FT-MSP612S 350 152 100 300 27.5kg 永磁複合式サインバーチャック COMPOUND SINE PLATE WITH FINE MAGNETIC CHUCK 設定可能角度：0-60° 平行度：0.003mm/100mm 心間精度：0.005mm/100mm以内 ●三角関数とブロックゲージを用いて角度を設定します。（ブロックゲージは付属していません） F 2(0.5+1.5) D E B A 単位：ｍｍ 品番 A B C D E F G 重量 FT-CMSP35S 177 122 107.7 50 100 130 40 10kg FT-CMSP47S 225 150 75 150 175 16kg FT-CMSP66S 200 200 121 100 150 150 47 20.9kg FT-CMSP510S 300 175 100 200 250 28kg 微調整式永磁サインバーチャック SINE PLATE WITH FINE MAGNETIC CHUCK 設定可能角度：0-55° 平行度：0.003mm/100mm 心間精度：0.005mm/100mm以内 ●三角関数とブロックゲージを用いて角度を設定します。（ブロックゲージは付属していません） 0.5+1.5 D A B 単位：ｍｍ 品番 A B C D E 重量 FT-MSP35SA 130 75 83 50 37 5.6kg FT-MSP47SA 175 100 90 75 41 10.5kg FT-MSP66SA 150 150 106 100 45 16.4kg 6 https://www.firstec.co. jp 価格・現在個数は弊社ホームページでご確認ください。 B E C G C E C

永磁サインバーチャック FT-GT型インダクションブロック SINE PLATE WITH FINE MAGNETIC CHUCK FT-GT MAGNETIC INDUCTION BLOCK コ 設定可能角度：0-60° 平行度：0.003mm/100mm 心間精度：0.005mm-100mm以内 レ ●三角関数とブロックゲージを用いて角度を設定します。(ブロックゲージは付属していません） FT-GT1 FT-GT1 FT-GT2/GT3 L H L H ッ ト W W 2 2 D 2 2(0.5+1.5) ●永磁チャックの上に載せて磁力線を誘導します。 F B 単位：ｍｍ ●この商品単体では磁力を帯びていません。 品番 L×W×H 個数 重量 A ●個数が2個のものは2個1組での販売となります。 FT-GT1 100×50×25 2 2kg 単位：ｍｍ FT-GT3 FT-GT2 ●追加工不可 FT-GT2 49×58×46 2 1.7kg 品番 A B C D E F 重量 ●セパレーター：真鍮製 FT-GT3 100×58×46 1 3.4kg FT-MSP35S 174 78 74 50 40 130 6.5kg FT-MSP47S 225 102 75 175 11kg FT-AT型インダクションブロック FT-MSP66S 200 152 100 150 14.8kg FT-AT MAGNETIC INDUCTION BLOCK FT-MSP510S 300 127 84 100 47 250 20kg FT-AT1 FT-AT1 FT-AT2/AT3 FT-MSP412S 350 102 75 300 20.3kg L H L H FT-MSP612S 350 152 100 300 27.5kg W 永磁複合式サインバーチャック W COMPOUND SINE PLATE WITH FINE MAGNETIC CHUCK 2 2 2 設定可能角度：0-60° 平行度：0.003mm/100mm 心間精度：0.005mm/100mm以内 ●永磁チャックの上に載せて磁力線を誘導します。 単位：ｍｍ ●三角関数とブロックゲージを用いて角度を設定します。（ブロックゲージは付属していません） F 2(0.5+1.5) FT-AT3 ●この商品単体では磁力を帯びていません。 品番 L×W×H 個数 重量 ●個数が2個のものは2個1組での販売となります。 FT-AT1 100×50×25 2 1.2kg FT-AT2 ●追加工不可 ●セパレーター：アルミニウム FT-AT2 49×58×46 2 1.2kg FT-AT3 100×58×46 1 1.2kg FT-HT型インダクションブロック FT-HT MAGNET INDUCTION BLOCK D E ●永磁チャックの上に載せて磁力線を誘導します。 1+1 1+1 B A ●厚みが25mmを超えると磁力が20%減少します。 単位：ｍｍ ●この商品単体では磁力を帯びていません。 品番 A B C D E F G 重量 ●個数が2個のものは２個１組での販売となります。 FT-CMSP35S 177 122 107.7 50 100 130 40 10kg ●追加工可能 ●セパレーター：真鍮製 150 300 FT-CMSP47S 225 150 75 150 175 16kg FT-HTW-150 25 FT-HTW-300 25 FT-CMSP66S 200 200 121 100 150 150 47 20.9kg 30 FT-CMSP510S 300 175 100 200 250 28kg 2+3 2+3 20 + 90° 微調整式永磁サインバーチャック SINE PLATE WITH FINE MAGNETIC CHUCK 72 22 65 60 設定可能角度：0-55° 平行度：0.003mm/100mm 心間精度：0.005mm/100mm以内 FT-HT-75 FT-HTV-60 ●三角関数とブロックゲージを用いて角度を設定します。（ブロックゲージは付属していません） 2+3 300 25 FT-HT-300 0.5+1.5 2+3 2+3 300 25 FT-HTL-300 単位：ｍｍ 品番 L W H 磁極ピッチ 個数 重量 100 25 FT-HTW-150 150 75 25 1 FT-HTW-300 300 75 25 2(1+1) 2.2kg 150 25 1 4.4kg D FT-HT-100 FT-HT-150 FT-HT-75 72 45 22 2 1.2kg A B FT-HTV-60 65 60 40 2 2.5kg 単位：ｍｍ FT-HT-100 100 50 2 2.0kg 品番 A B C D E 重量 FT-HT-150 150 75 FT-HT-300 300 75 5(2+3) 1 2.2kg FT-MSP35SA 130 75 83 50 37 5.6kg 100 25 150 25 25 1 4.4kg FT-MSP47SA 175 100 90 75 41 10.5kg FT-MSP66SA 150 150 106 100 45 16.4kg FT-HTL-100 FT-HTL-150 FT-HTL-100 100 50 2 2.0kg FT-HTL-150 150 75 1 2.2kg FT-HTL-300 300 75 1 4.4kg 6 https://www.firstec.co. jp 価格・現在個数は弊社ホームページでご確認ください。 価格・現在個数は弊社ホームページでご確認ください。 https://www.firstec.co. jp 7 B E C G C E C 2+3 50 50 2+3 75 75 45 75 30 30 40 2+3 75 90° 75 40 90° 20 40 75 20 90° 90° ER 70 8-

FT-E型永磁チャック FT-W型永磁強力スーパーマイクロピッチチャック FT-E STANDARD PERMANENT MAGNETIC CHUCK POWERFUL SUPER MICRO-PITCH PERMANENT MAGNETIC CHUCK 用途：平面研削盤、放電加工機での板厚１５ｍｍ以上のワークの保持 L 用途：平面研削盤、放電加工機、マシニングセンターでの板厚の薄い小型ワークの保持、研削加工、放電加工、軽切削加工 特長：防水仕様 L1 特長：防水仕様 平行度：0.005mm/100mm以内 磁極ピッチ　1+1 L1 強力タイプ P 磁極ピッチ　2+4 1 P L2 L 0 単位：ｍｍ 品番 呼び寸 W L L1 t P H L2 質量(kg) FT-407E 100 X 175 100 175 139 191 7.0 単位：ｍｍ FT-510E 125 X 250 125 250 212 266 13.9 品番 呼び寸 W L L1 t P H 質量(kg) FT-612E 150 X 300 150 300 256 316 17.5 FT-407W 100 X 175 100 175 125 7.0 FT-614E 150 X 350 150 350 306 366 22.5 FT-606W 150 X 150 150 150 110 52 9.0 FT-616E 150 X 400 150 400 356 20 2+4 50 416 25.9 FT-510W 125 X 250 125 250 205 12.0 FT-618E 150 X 450 150 450 400 466 28.2 FT-612W 150 X 300 300 246 150 296 18 2 20.0 FT-816E 200 X 400 200 400 356 416 32.5 FT-614W 150 X 350 350 FT-818E 200 X 450 200 450 400 466 35.7 FT-618W 150 X 450 450 390 (1+1) 24.0 FT-820E 200 X 500 200 500 450 516 42.0 346 58 31.0 FT-816W 200 X 400 400 37.0 FT-B型永磁マイクロピッチチャック FT-818W 200 X 450 200 450 390 41.5 FT-820W 200 X 500 500 446 46.0 FT-B MICRO-PITCH PERMANENT MAGNETIC CHUCK 用途：平面研削盤、放電加工機での板厚１０ｍｍ以上のワークの保持 L FT-VW型永磁強力スーパーマイクロピッチチャック 特長：防水仕様 L1 POWERFUL SUPER MICRO-PITCH PERMANENT MAGNETIC CHUCK 平行度：0.005mm/100mm以内 用途：平面研削盤、放電加工機、マシニングセンターでの板厚の薄い小型ワークの保持、研削加工、放電加工、軽切削加工 特長：防水仕様 磁極ピッチ　1+3 ※セパレータがステンレス製のため、真鍮製のセパレータと比べて腐食に強い構造になっています。 P 単位：ｍｍ L1 品番 呼び寸 W L L1 t P H 質量(kg) P FT-407B 100 X 175 100 175 139 磁極ピッチ　0.4+1 10 FT-510B 125 X 250 125 250 212 52 8.0 14.0 強力タイプ 56 FT-612B 150 X 300 150 300 256 21.9 L FT-614B 150 X 350 150 350 306 25.6 単位：ｍｍ FT-616B 150 X 400 150 400 356 20 1+3 30.5 品番 呼び寸 W L L1 t P H 質量(kg) FT-618B 150 X 450 150 450 400 60 33.8 FT-305VW 75 X 130 130 85 4.0 FT-816B 200 X 400 200 400 356 38.3 FT-307VW 75 X 175 75 175 125 5.5 FT-818B 200 X 450 200 450 400 42.8 FT-312VW 75 X 300 300 246 52 9.0 FT-820B 200 X 500 200 500 450 50.0 FT-407VW 100 X 175 100 175 125 7.0 FT-V型永磁スーパーマイクロピッチチャック FT-510VW 125 X 250 125 250 205 ステンレス 12.0 FT-E SUPER MICRO-PITCH PERMANENT MAGNETIC CHUCK FT-606VW 150 X 150 150 110 用途：平面研削盤、放電加工機での板厚の薄い小型ワークの保持 L FT-612VW 150 X 300 300 246 18 1.4 9.0 (0.4+1) 20.0 特長：防水仕様 L1 FT-614VW 150 X 350 150 350 296 24.0 平行度：0.005mm/100mm以内 FT-616VW 150 X 400 400 346 58 27.5 FT-618VW 150 X 450 450 390 31.0 FT-816VW 200 X 400 200 400 346 37.0 FT-818VW 200 X 450 450 390 41.5 磁極ピッチ　0.5+1.5 P 単位：ｍｍ 品番 呼び寸 W L L1 t P H 質量(kg) FT-407V 100 X 175 100 175 139 7.5 両面吸着永磁チャック FT-606V 150 X 150 150 150 114 52 9.7 DOUBLE SIDE PERMANENT MAGNETIC CHUCK FT-510V 125 X 250 125 250 212 13.0 ●研削加工や放電加工、検査用に適しています。 ●細目ピッチのため小型ワーク、薄物ワークに適しています。 P=1+1 W FT-612V 150 X 300 150 300 256 21.0 FT-614V 150 X 350 150 350 306 25.8 ●チャック取り付け面もON/OFFが可能なマグネットです。 FT-616V 150 X 400 150 400 356 20 0.5+1.5 32.6 ●液中の使用も可能です。 OFF ON OFF ON FT-618V 150 X 450 150 450 400 60 32.2 FT-816V 200 X 400 200 400 356 39.0 FT-818V 200 X 450 200 450 400 40.5 FT-820V 200 X 500 200 500 450 47.7 L 磁極ピッチ選定について 単位：ｍｍ 永磁チャックの磁極ピッチの選定の一般的な目安はピッチの２～４倍くらいの厚みのワークが最も吸着条件が良いと言えます。また、吸着するた 品番 呼び寸 W L H P 質量(kg) めにはワークがＮ極とＳ極にまたがることが必要なため、ワークはピッチの３倍以上の長さが必要となり、ワーク吸着時には必ずできるだけ多く FT-DSM-15 50 X 150 150 2 3.5 のＮ極とＳ極にまたがることが必要となります。 FT-DSM-20 50 X 200 50 200 52 (1+1) 4.7 また、一般的にチャック周辺部の磁力は中心部と比較して低下します。 FT-DSM-25 50 X 250 250 5.9 磁極ピッチ　1+1 両面タイプ 8 https://www.firstec.co. jp 価格・現在個数は弊社ホームページでご確認ください。 価格・現在個数は弊社ホームページでご確認ください。 https://www.firstec.co. jp 9 W W W H H H t t W 15 W H h t 10 H t H 10 t

FT-E型永磁チャック FT-W型永磁強力スーパーマイクロピッチチャック FT-E STANDARD PERMANENT MAGNETIC CHUCK POWERFUL SUPER MICRO-PITCH PERMANENT MAGNETIC CHUCK 用途：平面研削盤、放電加工機での板厚１５ｍｍ以上のワークの保持 L 用途：平面研削盤、放電加工機、マシニングセンターでの板厚の薄い小型ワークの保持、研削加工、放電加工、軽切削加工 特長：防水仕様 L1 特長：防水仕様 平行度：0.005mm/100mm以内 磁極ピッチ　1+1 L1 強力タイプ P 磁極ピッチ　2+4 1 P L2 L 0 単位：ｍｍ 品番 呼び寸 W L L1 t P H L2 質量(kg) FT-407E 100 X 175 100 175 139 191 7.0 単位：ｍｍ FT-510E 125 X 250 125 250 212 266 13.9 品番 呼び寸 W L L1 t P H 質量(kg) FT-612E 150 X 300 150 300 256 316 17.5 FT-407W 100 X 175 100 175 125 7.0 FT-614E 150 X 350 150 350 306 366 22.5 FT-606W 150 X 150 150 150 110 52 9.0 FT-616E 150 X 400 150 400 356 20 2+4 50 416 25.9 FT-510W 125 X 250 125 250 205 12.0 FT-618E 150 X 450 150 450 400 466 28.2 FT-612W 150 X 300 300 246 150 296 18 2 20.0 FT-816E 200 X 400 200 400 356 416 32.5 FT-614W 150 X 350 350 FT-818E 200 X 450 200 450 400 466 35.7 FT-618W 150 X 450 450 390 (1+1) 24.0 FT-820E 200 X 500 200 500 450 516 42.0 346 58 31.0 FT-816W 200 X 400 400 37.0 FT-B型永磁マイクロピッチチャック FT-818W 200 X 450 200 450 390 41.5 FT-820W 200 X 500 500 446 46.0 FT-B MICRO-PITCH PERMANENT MAGNETIC CHUCK 用途：平面研削盤、放電加工機での板厚１０ｍｍ以上のワークの保持 L FT-VW型永磁強力スーパーマイクロピッチチャック 特長：防水仕様 L1 POWERFUL SUPER MICRO-PITCH PERMANENT MAGNETIC CHUCK 平行度：0.005mm/100mm以内 用途：平面研削盤、放電加工機、マシニングセンターでの板厚の薄い小型ワークの保持、研削加工、放電加工、軽切削加工 特長：防水仕様 磁極ピッチ　1+3 ※セパレータがステンレス製のため、真鍮製のセパレータと比べて腐食に強い構造になっています。 P 単位：ｍｍ L1 品番 呼び寸 W L L1 t P H 質量(kg) P FT-407B 100 X 175 100 175 139 磁極ピッチ　0.4+1 10 FT-510B 125 X 250 125 250 212 52 8.0 14.0 強力タイプ 56 FT-612B 150 X 300 150 300 256 21.9 L FT-614B 150 X 350 150 350 306 25.6 単位：ｍｍ FT-616B 150 X 400 150 400 356 20 1+3 30.5 品番 呼び寸 W L L1 t P H 質量(kg) FT-618B 150 X 450 150 450 400 60 33.8 FT-305VW 75 X 130 130 85 4.0 FT-816B 200 X 400 200 400 356 38.3 FT-307VW 75 X 175 75 175 125 5.5 FT-818B 200 X 450 200 450 400 42.8 FT-312VW 75 X 300 300 246 52 9.0 FT-820B 200 X 500 200 500 450 50.0 FT-407VW 100 X 175 100 175 125 7.0 FT-V型永磁スーパーマイクロピッチチャック FT-510VW 125 X 250 125 250 205 ステンレス 12.0 FT-E SUPER MICRO-PITCH PERMANENT MAGNETIC CHUCK FT-606VW 150 X 150 150 110 用途：平面研削盤、放電加工機での板厚の薄い小型ワークの保持 L FT-612VW 150 X 300 300 246 18 1.4 9.0 (0.4+1) 20.0 特長：防水仕様 L1 FT-614VW 150 X 350 150 350 296 24.0 平行度：0.005mm/100mm以内 FT-616VW 150 X 400 400 346 58 27.5 FT-618VW 150 X 450 450 390 31.0 FT-816VW 200 X 400 200 400 346 37.0 FT-818VW 200 X 450 450 390 41.5 磁極ピッチ　0.5+1.5 P 単位：ｍｍ 品番 呼び寸 W L L1 t P H 質量(kg) FT-407V 100 X 175 100 175 139 7.5 両面吸着永磁チャック FT-606V 150 X 150 150 150 114 52 9.7 DOUBLE SIDE PERMANENT MAGNETIC CHUCK FT-510V 125 X 250 125 250 212 13.0 ●研削加工や放電加工、検査用に適しています。 ●細目ピッチのため小型ワーク、薄物ワークに適しています。 P=1+1 W FT-612V 150 X 300 150 300 256 21.0 FT-614V 150 X 350 150 350 306 25.8 ●チャック取り付け面もON/OFFが可能なマグネットです。 FT-616V 150 X 400 150 400 356 20 0.5+1.5 32.6 ●液中の使用も可能です。 OFF ON OFF ON FT-618V 150 X 450 150 450 400 60 32.2 FT-816V 200 X 400 200 400 356 39.0 FT-818V 200 X 450 200 450 400 40.5 FT-820V 200 X 500 200 500 450 47.7 L 磁極ピッチ選定について 単位：ｍｍ 永磁チャックの磁極ピッチの選定の一般的な目安はピッチの２～４倍くらいの厚みのワークが最も吸着条件が良いと言えます。また、吸着するた 品番 呼び寸 W L H P 質量(kg) めにはワークがＮ極とＳ極にまたがることが必要なため、ワークはピッチの３倍以上の長さが必要となり、ワーク吸着時には必ずできるだけ多く FT-DSM-15 50 X 150 150 2 3.5 のＮ極とＳ極にまたがることが必要となります。 FT-DSM-20 50 X 200 50 200 52 (1+1) 4.7 また、一般的にチャック周辺部の磁力は中心部と比較して低下します。 FT-DSM-25 50 X 250 250 5.9 磁極ピッチ　1+1 両面タイプ 8 https://www.firstec.co. jp 価格・現在個数は弊社ホームページでご確認ください。 価格・現在個数は弊社ホームページでご確認ください。 https://www.firstec.co. jp 9 W W W H H H t t W 15 W H h t 10 H t H 10 t

FT-FCD型丸型永磁チャック 可傾式永磁チャック ROUND FINE PITH PERMANENT MAGNETIC CHUCK ROTARY PERMANENT MAGNETIC CHUCK コ 用途：ロータリー研削盤、円筒研削盤での板厚１０ｍｍ以上のワークの保持 用途：平面研削盤での傾斜をつけた研削に最適な永磁チャックです。 レ 特長：防水型 H d 板厚が１０ｍｍ以上の小型ワークの保持に適しています。 ッ ハンドルの回転角度に応じて磁力調整が可能です 特長：目盛りがついたロータリーシャフトがついており、角度設定が簡単に行えます。 ト ただし、より角度の精度を必要とする場合はサインバーチャックをご使用ください。 A D1E D2 D3 P P K L L1 t 単位：ｍｍ 品番 吸着可能範囲(A) D1 t 磁極ピッチ(P) D2 D3 K d E H 重量kg FT-FCD100 86 Ø100 60 85 4 4-M6 3.15 10 FT-FCD130 112 Ø130 90 115 4 4.9 FT-FCD150 128 Ø150 110 132 4 4-M8 6.7 FT-FCD160 138 Ø160 120 140 4 7.7 l2 FT-FCD200 176 Ø200 10 4 (1+3) 160 180 5 8 52 l1 12.5 L2 FT-FCD250 225 Ø250 200 225 5 19.5 FT-FCD300 272 Ø300 230 280 5 28.5 単位：ｍｍ FT-FCD350 320 Ø350 230 311 5 4-M10 39 品番 外寸 W L L1 H1 磁極ピッチ 重量 P L2 W1 l1 l2 G h1 h2 H2 kg FT-FCD405 370 Ø405 230 380 5 52 FT-407U 100×175 100 175 125 293 17.0 FT-MCD型丸型永磁マイクロピッチチャック FT-510U 125×250 125 250 200 368 24.0 FT-612U 150×300 300 246 78 11.2 418 100 50 25 14 103 50 145 30.0 ROUND MICRO PITCH PERMANENT MAGNETIC CHUCK FT-614U 150×350 150 350 296 (1.6+2+1.6+6) 468 33.5 用途：ロータリー研削盤、円筒研削盤での薄い小型ワークの保持 H FT-618U 150×450 450 396 568 40.2 特長：防水型 d ハンドルの回転角度に応じて磁力調整が可能です A D1E D2 D3 P 可傾式永磁マイクロピッチチャック K ROTARY MICROPITCH PERMANENT MAGNETIC CHUCK t 用途：平面研削盤での傾斜をつけた研削に最適な永磁チャックです。 単位：ｍｍ 板厚が１０ｍｍ以下の薄い小型ワークの保持に適しています。 品番 吸着可能範囲(A) D1 t 磁極ピッチP D2 D3 K d E H 重量kg 特長：目盛りがついたロータリーシャフトがついており、角度設定が簡単に行えます。 FT-MCD100 86 Ø100 60 85 4 4-M6 3.1 ただし、より角度の精度を必要とする場合はサインバーチャックをご使用ください。 FT-MCD130 112 Ø130 90 115 4 4.7 FT-MCD150 128 Ø150 110 132 4 6.7 FT-MCD160 138 Ø160 120 140 4 4-M8 7.6 FT-MCD200 176 Ø200 10 0.5+1.5 160 180 5 8 52 11.6 P FT-MCD250 225 Ø250 200 225 5 17.8 L FT-MCD300 272 Ø300 230 280 5 L1 4-M10 29.0 FT-MCD350 320 Ø350 230 311 5 39.0 FT-MCD405 370 Ø405 230 380 5 52.0 スターポール丸型強力永磁チャック 10 ROUND STAR-POLE PERMANENT MAGNETIC CHUCK 用途：旋盤及び立型複合研削盤、ロータリー研削盤でのリング状ワークに適したスターポール型永磁チャックです l2 l1 特長：スターポール構造によりベアリング等リング状のワークの保持に適しています H L2 防水型 20 n-d ハンドルの回転角度に応じて磁力調整が可能です 単位：ｍｍ 3 品番 外寸 W L L1 H1 磁極ピッチ 重量 P L2 W1 l1 l2 G h1 h2 H2 kg 10 FT-407UW 100×175 100 175 125 293 21.5 FT-510UW 125×250 125 250 200 FT-612UW 150×300 300 246 78 2 368 31.0 418 100 50 25 14 103 50 145 39.0 K FT-614UW 150×350 150 350 296 (1+1) 468 44.0 FT-618UW 150×450 450 396 568 54.0 単位：ｍｍ チャック作業面 チャック取り付け部 品番 外寸 高さ 重量 D1 de 磁極ピッチ D2 K n d Dp H kg FT-HRC-10S Ø104 104 8 63 M6 80 4.2 FT-HRC-13S Ø130 130 16 80 112 FT-HRC-16S Ø162 162 12 6.6 磁極ピッチ選定について 125 M8 140 58 10.2 永磁チャックの磁極ピッチの選定の一般的な目安はピッチの２～４倍くらいの厚みのワークが最も吸着条件が良いと言えます。また、吸着するた FT-HRC-20S Ø202 202 160 180 17.1 めにはワークがＮ極とＳ極にまたがることが必要なため、ワークはピッチの３倍以上の長さが必要となり、ワーク吸着時には必ずできるだけ多くの FT-HRC-25S Ø250 250 19 16 4 4 200 224 26.2 Ｎ極とＳ極にまたがることが必要となります。 FT-HRC-32S Ø320 320 M10 18 250 280 43.2 また、一般的にチャック周辺部の磁力は中心部と比較して低下します。 FT-HRC-36S Ø360 360 40 24 280 320 63 55.0 FT-HRC-40S Ø400 400 46 30 315 M12 355 67.0 10 https://www.firstec.co. jp 価格・現在個数は弊社ホームページでご確認ください。価格・現在個数は弊社ホームページでご確認ください。 価格・現在個数は弊社ホームページでご確認ください。 https://www.firstec.co. jp 11 de D1 D2 Dp W H2 W1 W h1 G H2 W1 h1 G h2 H1 h2 H1 ER

可傾式永磁チャック ROTARY PERMANENT MAGNETIC CHUCK コ 用途：平面研削盤での傾斜をつけた研削に最適な永磁チャックです。 レ 板厚が１０ｍｍ以上の小型ワークの保持に適しています。 ッ 特長：目盛りがついたロータリーシャフトがついており、角度設定が簡単に行えます。 ト ただし、より角度の精度を必要とする場合はサインバーチャックをご使用ください。 P L L1 10 l2 l1 L2 単位：ｍｍ 品番 外寸 W L L1 H1 磁極ピッチ 重量 P L2 W1 l1 l2 G h1 h2 H2 kg FT-407U 100×175 100 175 125 293 17.0 FT-510U 125×250 125 250 200 368 24.0 FT-612U 150×300 300 246 78 11.2 418 100 50 25 14 103 50 145 30.0 FT-614U 150×350 150 350 296 (1.6+2+1.6+6) 468 33.5 FT-618U 150×450 450 396 568 40.2 可傾式永磁マイクロピッチチャック ROTARY MICROPITCH PERMANENT MAGNETIC CHUCK 用途：平面研削盤での傾斜をつけた研削に最適な永磁チャックです。 板厚が１０ｍｍ以下の薄い小型ワークの保持に適しています。 特長：目盛りがついたロータリーシャフトがついており、角度設定が簡単に行えます。 ただし、より角度の精度を必要とする場合はサインバーチャックをご使用ください。 P L L1 10 l2 l1 L2 単位：ｍｍ 品番 外寸 W L L1 H1 磁極ピッチ W1 l1 l2 G h1 h2 H 重量 P L2 2 kg FT-407UW 100×175 100 175 125 293 21.5 FT-510UW 125×250 125 250 200 368 FT-612UW 150×300 300 246 2 31.0 78 39.0 150 350 296 (1+1) 418 100 50 25 14 103 50 145 FT-614UW 150×350 468 44.0 FT-618UW 150×450 450 396 568 54.0 磁極ピッチ選定について 永磁チャックの磁極ピッチの選定の一般的な目安はピッチの２～４倍くらいの厚みのワークが最も吸着条件が良いと言えます。また、吸着するた めにはワークがＮ極とＳ極にまたがることが必要なため、ワークはピッチの３倍以上の長さが必要となり、ワーク吸着時には必ずできるだけ多くの Ｎ極とＳ極にまたがることが必要となります。 また、一般的にチャック周辺部の磁力は中心部と比較して低下します。 価格・現在個数は弊社ホームページでご確認ください。 https://www.firstec.co. jp 11 W H2 W1 W h1 G H2 W1 h1 G h2 H1 h2 H1 ER

ＥＤＭ・研削用永磁チャック 研削用強力永磁チャック POWERFUL PERMANENT MAGNETIC CHUCK POWERFUL PERMANENT MAGNETIC CHUCK P=1+1 Le 56 L 特長： １. 完全防水型　液体中でも使用可能です。 特長： ピッチ選定の目安： ２．吸着力：10kgf/cm2 １. 磁力のON/OFF操作でチャック平面度に影響を与えません。 一般的な目安としてピッチの2倍～4倍ぐらいの厚みのワークが最も ５．フェライト磁石適用 ２．赤銅セパレーターにより耐久性がアップ。 吸着条件が良いと言えます。また、ワークは必ずN極とS極にまたがって ６．ハンドル部の磁力が低下します。 ３．完全防水型　液体中でも使用可能です。 配置する必要があるため、ワークの大きさは必ずピッチの3倍以上の辺の 適用： ４．吸着力：8～12kgf/cm2 広がりを必要とします。チャックの追加工も可能です。 1. 平面研削盤での研削加工 ５．ネオジム磁石適用 詳細についてはお問い合わせください。 2. 放電加工機での放電加工 適用： ピッチ選定の目安： 1. 平面研削盤での研削加工 L1 一般的な目安としてピッチの2倍～4倍ぐらいの厚みのワークが最も Le 吸着条件が良いと言えます。また、ワークは必ずN極とS極にまたがって 標準ピッチ（1+1)　：　薄物ワークに適応 単位：ｍｍ 配置する必要があるため、ワークの大きさは必ずピッチの3倍以上の辺の 品番 呼び寸法 チャック作業面 磁極ピッチ チャック取付部 高さ 重量 B L Le t P B L h H (kg) H 広がりを必要とします。チャックの追加工も可能です。 h 詳細についてはお問い合わせください。 FT-HMT-0813F 75 x 130 130 85 130 58 4.0 FT-HMT-0818F 75 x 175 100 175 125 75 175 10 5.5 L2 FT-HMT-0830F 75 x 300 300 246 300 9.0 FT-HMT-1018F 100 x 175 125 175 125 100 175 52 7.0 標準ピッチ（1.6+2+1.6+6)　：　薄物ワークから厚物ワークまで幅広く適応 FT-HMT-1325F 125 x 250 250 205 125 250 12.0 単位：ｍｍ FT-HMT-1515F 150 x 150 150 110 150 9.0 品番 呼び寸法 チャック作業面 磁極ピッチ チャック取付部 高さ 重量 FT-HMT-1530F 150 x 300 150 300 246 300 20.0 B L1 Le P L2 h H (kg) FT-HMT-1535F 150 x 350 350 296 150 350 24.0 FT-HMT-1018A 100 x 175 100 175 125 187 7.3 FT-HMT-1540F 150 x 400 400 346 400 12 27.5 FT-HMT-1325A 125 x 250 125 250 200 262 10.4 FT-HMT-1545F 150 x 450 450 390 450 31.0 FT-HMT-1530A 150 x 300 150 300 246 312 15.1 FT-HMT-2040F 200 x 400 400 346 400 37.0 FT-HMT-1535A 150 x 350 350 296 11.2 362 13 63 17.4 FT-HMT-2045F 200 x 450 200 450 390 200 450 41.5 FT-HMT-1545A 150 x 450 200 450 396 (1.6+2+1.6+6) 462 20.1 FT-HMT-2050F 200 x 500 500 446 18 500 46.0 FT-HMT-2040A 150 x 400 400 346 412 26.0 FT-HMT-2525F 250 x 250 250 205 2 270 29.0 FT-HMT-2045A 200 x 450 450 390 462 30.1 FT-HMT-2535F 250 x 350 350 296 (1+1) 370 58 40.5 FT-HMT-2050A 200 x 500 250 500 446 512 35.7 FT-HMT-2540F 250 x 400 250 400 346 250 420 46.0 FT-HMT-2550A 250 x 500 500 446 512 39.0 FT-HMT-2545F 250 x 450 450 390 470 52.0 ※磁力はワークの材質、大きさ、厚み、表面粗さによって異なります。 FT-HMT-2550F 250 x 500 500 446 520 58.0 Ｐ.27のマグネットチャック選定表にワークと加工条件を記入していただき、ファックスかメールで販売店または弊社まで直接お問い合わせください。 FT-HMT-2560F 250 x 600 600 546 620 69.0 FT-HMT-3030F 300 x 300 300 246 320 20 41.5 FT-HMT-3035F 300 x 350 350 296 370 48.5 FT-HMT-3040F 300 x 400 400 346 420 55.5 FT-HMT-3045F 300 x 450 300 450 390 300 470 62.5 FT-HMT-3050F 300 x 500 500 446 520 69.0 FT-HMT-3060F 300 x 600 600 546 620 83.0 FT-HMT-3090F 300 x 900 900 840 20 920 60 127.0 FT-HMT-1018FB 100 x 175 100 175 125 100 175 10 6.0 FT-HMT-1515FB 150 x 150 150 100 150 8.0 FT-HMT-1530FB 150 x 300 300 246 300 17.0 FT-HMT-1535FB 150 x 350 150 350 296 18 150 350 12 47 19.5 FT-HMT-1540FB 150 x 400 400 346 400 22.5 FT-HMT-1545FB 150 x 450 450 390 450 25.0 ※磁力はワークの材質、大きさ、厚み、表面粗さによって異なります。 P.27のマグネットチャック選定表にワークと加工条件を記入していただき、ファックスかメールで販売店または弊社まで直接お問い合わせください。 12 https://www.firstec.co. jp 価格・現在個数は弊社ホームページでご確認ください。 価格・現在個数は弊社ホームページでご確認ください。 https://www.firstec.co. jp 13 B 15 h 10 t H B 10

ＥＤＭ・研削用永磁チャック 研削用強力永磁チャック POWERFUL PERMANENT MAGNETIC CHUCK POWERFUL PERMANENT MAGNETIC CHUCK P=1+1 Le 56 L 特長： １. 完全防水型　液体中でも使用可能です。 特長： ピッチ選定の目安： ２．吸着力：10kgf/cm2 １. 磁力のON/OFF操作でチャック平面度に影響を与えません。 一般的な目安としてピッチの2倍～4倍ぐらいの厚みのワークが最も ５．フェライト磁石適用 ２．赤銅セパレーターにより耐久性がアップ。 吸着条件が良いと言えます。また、ワークは必ずN極とS極にまたがって ６．ハンドル部の磁力が低下します。 ３．完全防水型　液体中でも使用可能です。 配置する必要があるため、ワークの大きさは必ずピッチの3倍以上の辺の 適用： ４．吸着力：8～12kgf/cm2 広がりを必要とします。チャックの追加工も可能です。 1. 平面研削盤での研削加工 ５．ネオジム磁石適用 詳細についてはお問い合わせください。 2. 放電加工機での放電加工 適用： ピッチ選定の目安： 1. 平面研削盤での研削加工 L1 一般的な目安としてピッチの2倍～4倍ぐらいの厚みのワークが最も Le 吸着条件が良いと言えます。また、ワークは必ずN極とS極にまたがって 標準ピッチ（1+1)　：　薄物ワークに適応 単位：ｍｍ 配置する必要があるため、ワークの大きさは必ずピッチの3倍以上の辺の 品番 呼び寸法 チャック作業面 磁極ピッチ チャック取付部 高さ 重量 B L Le t P B L h H (kg) H 広がりを必要とします。チャックの追加工も可能です。 h 詳細についてはお問い合わせください。 FT-HMT-0813F 75 x 130 130 85 130 58 4.0 FT-HMT-0818F 75 x 175 100 175 125 75 175 10 5.5 L2 FT-HMT-0830F 75 x 300 300 246 300 9.0 FT-HMT-1018F 100 x 175 125 175 125 100 175 52 7.0 標準ピッチ（1.6+2+1.6+6)　：　薄物ワークから厚物ワークまで幅広く適応 FT-HMT-1325F 125 x 250 250 205 125 250 12.0 単位：ｍｍ FT-HMT-1515F 150 x 150 150 110 150 9.0 品番 呼び寸法 チャック作業面 磁極ピッチ チャック取付部 高さ 重量 FT-HMT-1530F 150 x 300 150 300 246 300 20.0 B L1 Le P L2 h H (kg) FT-HMT-1535F 150 x 350 350 296 150 350 24.0 FT-HMT-1018A 100 x 175 100 175 125 187 7.3 FT-HMT-1540F 150 x 400 400 346 400 12 27.5 FT-HMT-1325A 125 x 250 125 250 200 262 10.4 FT-HMT-1545F 150 x 450 450 390 450 31.0 FT-HMT-1530A 150 x 300 150 300 246 312 15.1 FT-HMT-2040F 200 x 400 400 346 400 37.0 FT-HMT-1535A 150 x 350 350 296 11.2 362 13 63 17.4 FT-HMT-2045F 200 x 450 200 450 390 200 450 41.5 FT-HMT-1545A 150 x 450 200 450 396 (1.6+2+1.6+6) 462 20.1 FT-HMT-2050F 200 x 500 500 446 18 500 46.0 FT-HMT-2040A 150 x 400 400 346 412 26.0 FT-HMT-2525F 250 x 250 250 205 2 270 29.0 FT-HMT-2045A 200 x 450 450 390 462 30.1 FT-HMT-2535F 250 x 350 350 296 (1+1) 370 58 40.5 FT-HMT-2050A 200 x 500 250 500 446 512 35.7 FT-HMT-2540F 250 x 400 250 400 346 250 420 46.0 FT-HMT-2550A 250 x 500 500 446 512 39.0 FT-HMT-2545F 250 x 450 450 390 470 52.0 ※磁力はワークの材質、大きさ、厚み、表面粗さによって異なります。 FT-HMT-2550F 250 x 500 500 446 520 58.0 Ｐ.27のマグネットチャック選定表にワークと加工条件を記入していただき、ファックスかメールで販売店または弊社まで直接お問い合わせください。 FT-HMT-2560F 250 x 600 600 546 620 69.0 FT-HMT-3030F 300 x 300 300 246 320 20 41.5 FT-HMT-3035F 300 x 350 350 296 370 48.5 FT-HMT-3040F 300 x 400 400 346 420 55.5 FT-HMT-3045F 300 x 450 300 450 390 300 470 62.5 FT-HMT-3050F 300 x 500 500 446 520 69.0 FT-HMT-3060F 300 x 600 600 546 620 83.0 FT-HMT-3090F 300 x 900 900 840 20 920 60 127.0 FT-HMT-1018FB 100 x 175 100 175 125 100 175 10 6.0 FT-HMT-1515FB 150 x 150 150 100 150 8.0 FT-HMT-1530FB 150 x 300 300 246 300 17.0 FT-HMT-1535FB 150 x 350 150 350 296 18 150 350 12 47 19.5 FT-HMT-1540FB 150 x 400 400 346 400 22.5 FT-HMT-1545FB 150 x 450 450 390 450 25.0 ※磁力はワークの材質、大きさ、厚み、表面粗さによって異なります。 P.27のマグネットチャック選定表にワークと加工条件を記入していただき、ファックスかメールで販売店または弊社まで直接お問い合わせください。 12 https://www.firstec.co. jp 価格・現在個数は弊社ホームページでご確認ください。 価格・現在個数は弊社ホームページでご確認ください。 https://www.firstec.co. jp 13 B 15 h 10 t H B 10

ＥＤＭ・研削用耐久型永磁チャック 切削用強力永磁チャック POWERFUL PERMANENT MAGNETIC CHUCK POWERFUL PERMANENT MAGNETIC CHUCK P=0.5+0.8 Le G G L 特長： １. 完全防水型　液体中でも使用可能です。 特長： ピッチ選定の目安： ２. 呼び寸法300ｘ400以上のサイズはオン、オフの切替スイッチが １. 磁力のON/OFF操作でチャック平面度に影響を与えません。 一般的な目安としてピッチの2倍～4倍ぐらいの厚みのワークが最も ２ケ所となります。 ２．呼び寸法300ｘ400以上のサイズはオン、オフの切替スイッチが 吸着条件が良いと言えます。また、ワークは必ずN極とS極にまたがって ３．平行度：±0.005ｍｍ/100ｍｍ ２ケ所となります。 配置する必要があるため、ワークの大きさは必ずピッチの3倍以上の辺の ４. 吸着力：１５ｋｇｆ/ｃｍ2 ３．完全防水型　液体中でも使用可能です。 広がりを必要とします。チャックの追加工も可能です。 ５．ネオジム磁石適用 ４．耐食性、耐熱性に優れたサマリウムコバルト磁石適用 詳細についてはお問い合わせください。 ６．ハンドル部の磁力が低下します。 適用： 適用： 1. 薄物ワークから厚物ワークまでの小型ワークの切削加工 1. 平面研削盤での研削加工 2. フライス盤、マシングセンターでの小型ワークの切削加工 ピッチ選定の目安： 標準ピッチ（0.5+0.8)　：　薄物ワークに適応 単位：ｍｍ 一般的な目安としてピッチの2倍～4倍ぐらいの厚みのワークが最も 品番 呼び寸法 チャック作業面 磁極ピッチ チャック取付部 高さ 重量 吸着条件が良いと言えます。また、ワークは必ずN極とS極にまたがって B L Le P B L h H (kg) 配置する必要があるため、ワークの大きさは必ずピッチの3倍以上の辺の FT-HMTW-0813B 75 x 130 130 85 130 4.0 広がりを必要とします。チャックの追加工も可能です。 FT-HMTW-0818B 75 x 175 75 175 125 75 175 10 5.5 詳細についてはお問い合わせください。 FT-HMTW-0830B 75 x 300 300 246 300 52 9.0 FT-HMTW-1018B 100 x 175 100 175 125 100 175 7.0 標準ピッチ（2+3+2+9)　：　薄物ワークから厚物ワークまで幅広く適応 単位：ｍｍ FT-HMTW-1325B 125 x 250 125 250 205 125 250 12.0 品番 呼び寸法 チャック作業面 磁極ピッチ チャック取付部 高さ 重量 FT-HMTW-1515B 150 x 150 150 110 150 9.0 B L1 Le P L2 H (kg) FT-HMTW-1530B 150 x 300 300 246 300 20.0 FT-HMT-2020 200 x 200 200 151 220 19 FT-HMTW-1535B 150 x 350 150 350 296 150 350 24.0 FT-HMT-2040 200 x 400 200 400 354 420 39 FT-HMTW-1540B 150 x 400 400 346 400 12 27.5 FT-HMT-2045 200 x 450 450 402 470 43 FT-HMTW-1545B 150 x 450 450 390 450 31.0 FT-HMT-2050 200 x 500 500 450 520 48 FT-HMTW-2040B 200 x 400 400 346 400 37.0 FT-HMT-2525 250 x 250 250 250 199 270 30 FT-HMTW-2045B 200 x 450 200 450 390 200 1.3 450 41.5 FT-HMT-2550 250 x 500 500 450 FT-HMTW-2050B 200 x 500 500 446 FT-HMTW-2525B 250 x 250 (0.5+0.8) 500 46.0 (2+3+2+9) 520 62 60 FT-HMT-3030 300 x 300 300 247 320 43 250 205 270 29.0 FT-HMT-3040 300 x 400 300 400 354 420 58 FT-HMTW-2535B 250 x 350 350 296 370 58 40.5 FT-HMT-3050 300 x 500 500 450 520 73 FT-HMTW-2540B 250 x 400 250 400 346 250 420 46.0 FT-HMT-3060 300 x 600 600 551 620 87 FT-HMTW-2545B 250 x 450 450 390 470 52.0 FT-HMT-4040 400 x 400 400 354 420 77 FT-HMTW-2550B 250 x 500 500 446 520 58.0 FT-HMT-4050 400 x 500 400 500 450 520 97 FT-HMTW-2560B 250 x 600 600 546 620 69.0 FT-HMT-4060 400 x 600 600 551 620 116 FT-HMTW-3030B 300 x 300 300 246 320 20 41.5 ※磁力はワークの材質、大きさ、厚み、表面粗さによって異なります。 FT-HMTW-3035B 300 x 350 350 296 370 48.5 P.27のマグネットチャック選定表にワークと加工条件を記入していただき、ファックスかメールで販売店または弊社まで直接お問い合わせください。 FT-HMTW-3040B 300 x 400 FT-HMTW-3045B 300 x 450 300 400 346 300 420 55.5 450 390 470 62.5 FT-HMTW-3050B 300 x 500 500 446 520 69.0 FT-HMTW-3060B 300 x 600 600 546 620 83.0 ※磁力はワークの材質、大きさ、厚み、表面粗さによって異なります。 P.27のマグネットチャック選定表にワークと加工条件を記入していただき、ファックスかメールで販売店または弊社まで直接お問い合わせください。 14 https://www.firstec.co. jp 価格・現在個数は弊社ホームページでご確認ください。 価格・現在個数は弊社ホームページでご確認ください。 https://www.firstec.co. jp 15 12 h 20 H B

ＥＤＭ・研削用耐久型永磁チャック 切削用強力永磁チャック POWERFUL PERMANENT MAGNETIC CHUCK POWERFUL PERMANENT MAGNETIC CHUCK P=0.5+0.8 Le G G L 特長： １. 完全防水型　液体中でも使用可能です。 特長： ピッチ選定の目安： ２. 呼び寸法300ｘ400以上のサイズはオン、オフの切替スイッチが １. 磁力のON/OFF操作でチャック平面度に影響を与えません。 一般的な目安としてピッチの2倍～4倍ぐらいの厚みのワークが最も ２ケ所となります。 ２．呼び寸法300ｘ400以上のサイズはオン、オフの切替スイッチが 吸着条件が良いと言えます。また、ワークは必ずN極とS極にまたがって ３．平行度：±0.005ｍｍ/100ｍｍ ２ケ所となります。 配置する必要があるため、ワークの大きさは必ずピッチの3倍以上の辺の ４. 吸着力：１５ｋｇｆ/ｃｍ2 ３．完全防水型　液体中でも使用可能です。 広がりを必要とします。チャックの追加工も可能です。 ５．ネオジム磁石適用 ４．耐食性、耐熱性に優れたサマリウムコバルト磁石適用 詳細についてはお問い合わせください。 ６．ハンドル部の磁力が低下します。 適用： 適用： 1. 薄物ワークから厚物ワークまでの小型ワークの切削加工 1. 平面研削盤での研削加工 2. フライス盤、マシングセンターでの小型ワークの切削加工 ピッチ選定の目安： 標準ピッチ（0.5+0.8)　：　薄物ワークに適応 単位：ｍｍ 一般的な目安としてピッチの2倍～4倍ぐらいの厚みのワークが最も 品番 呼び寸法 チャック作業面 磁極ピッチ チャック取付部 高さ 重量 吸着条件が良いと言えます。また、ワークは必ずN極とS極にまたがって B L Le P B L h H (kg) 配置する必要があるため、ワークの大きさは必ずピッチの3倍以上の辺の FT-HMTW-0813B 75 x 130 130 85 130 4.0 広がりを必要とします。チャックの追加工も可能です。 FT-HMTW-0818B 75 x 175 75 175 125 75 175 10 5.5 詳細についてはお問い合わせください。 FT-HMTW-0830B 75 x 300 300 246 300 52 9.0 FT-HMTW-1018B 100 x 175 100 175 125 100 175 7.0 標準ピッチ（2+3+2+9)　：　薄物ワークから厚物ワークまで幅広く適応 単位：ｍｍ FT-HMTW-1325B 125 x 250 125 250 205 125 250 12.0 品番 呼び寸法 チャック作業面 磁極ピッチ チャック取付部 高さ 重量 FT-HMTW-1515B 150 x 150 150 110 150 9.0 B L1 Le P L2 H (kg) FT-HMTW-1530B 150 x 300 300 246 300 20.0 FT-HMT-2020 200 x 200 200 151 220 19 FT-HMTW-1535B 150 x 350 150 350 296 150 350 24.0 FT-HMT-2040 200 x 400 200 400 354 420 39 FT-HMTW-1540B 150 x 400 400 346 400 12 27.5 FT-HMT-2045 200 x 450 450 402 470 43 FT-HMTW-1545B 150 x 450 450 390 450 31.0 FT-HMT-2050 200 x 500 500 450 520 48 FT-HMTW-2040B 200 x 400 400 346 400 37.0 FT-HMT-2525 250 x 250 250 250 199 270 30 FT-HMTW-2045B 200 x 450 200 450 390 200 1.3 450 41.5 FT-HMT-2550 250 x 500 500 450 FT-HMTW-2050B 200 x 500 500 446 FT-HMTW-2525B 250 x 250 (0.5+0.8) 500 46.0 (2+3+2+9) 520 62 60 FT-HMT-3030 300 x 300 300 247 320 43 250 205 270 29.0 FT-HMT-3040 300 x 400 300 400 354 420 58 FT-HMTW-2535B 250 x 350 350 296 370 58 40.5 FT-HMT-3050 300 x 500 500 450 520 73 FT-HMTW-2540B 250 x 400 250 400 346 250 420 46.0 FT-HMT-3060 300 x 600 600 551 620 87 FT-HMTW-2545B 250 x 450 450 390 470 52.0 FT-HMT-4040 400 x 400 400 354 420 77 FT-HMTW-2550B 250 x 500 500 446 520 58.0 FT-HMT-4050 400 x 500 400 500 450 520 97 FT-HMTW-2560B 250 x 600 600 546 620 69.0 FT-HMT-4060 400 x 600 600 551 620 116 FT-HMTW-3030B 300 x 300 300 246 320 20 41.5 ※磁力はワークの材質、大きさ、厚み、表面粗さによって異なります。 FT-HMTW-3035B 300 x 350 350 296 370 48.5 P.27のマグネットチャック選定表にワークと加工条件を記入していただき、ファックスかメールで販売店または弊社まで直接お問い合わせください。 FT-HMTW-3040B 300 x 400 FT-HMTW-3045B 300 x 450 300 400 346 300 420 55.5 450 390 470 62.5 FT-HMTW-3050B 300 x 500 500 446 520 69.0 FT-HMTW-3060B 300 x 600 600 546 620 83.0 ※磁力はワークの材質、大きさ、厚み、表面粗さによって異なります。 P.27のマグネットチャック選定表にワークと加工条件を記入していただき、ファックスかメールで販売店または弊社まで直接お問い合わせください。 14 https://www.firstec.co. jp 価格・現在個数は弊社ホームページでご確認ください。 価格・現在個数は弊社ホームページでご確認ください。 https://www.firstec.co. jp 15 12 h 20 H B

切削用強力永磁チャック POWERFUL PERMANENT MAGNETIC CHUCK L1 Le L2 特長： 適用： １. 完全防水型　液体中でも使用可能です。 1. 薄物ワークから厚物ワークまでの切削加工・研削加工 ２. 呼び寸法300ｘ400以上のサイズはオン、オフの切替スイッチが ２ケ所となります。 ピッチ選定の目安： ３. 吸着力：14kgf/cm2 一般的な目安としてピッチの2倍～4倍ぐらいの厚みのワークが最も ４．フェライト磁石適用 吸着条件が良いと言えます。また、ワークは必ずN極とS極にまたがって ５．ハンドル部は磁力が低下します。 配置する必要があるため、ワークの大きさは必ずピッチの3倍以上の辺の 広がりを必要とします。チャックの追加工も可能です。 詳細についてはお問い合わせください。 標準ピッチ（1.6+2+1.6+6)　：　薄物ワークから厚物ワークまで幅広く適応 単位：ｍｍ 品番 呼び寸法 チャック作業面 磁極ピッチ チャック取付部 高さ 重量 B L1 Le P L2 h H (kg) FT-HMT-1018B 100 x 175 100 175 128 195 18 FT-HMT-1030B 100 x 300 300 246 320 13 FT-HMT-1325B 125 x 250 125 250 196 270 14 FT-HMT-1515B 150 x 150 150 106 170 10 FT-HMT-1530B 150 x 300 150 300 246 320 19 FT-HMT-1535B 150 x 350 350 296 370 22 FT-HMT-1540B 150 x 400 400 346 420 26 FT-HMT-1545B 150 x 450 450 396 470 29 FT-HMT-2020B 200 x 200 200 150 220 13 65 17 FT-HMT-2030B 200 x 300 300 246 320 26 FT-HMT-2040B 200 x 400 400 346 420 34 FT-HMT-2045B 200 x 450 200 450 390 470 38 FT-HMT-2050B 200 x 500 500 446 520 43 FT-HMT-2060B 200 x 600 600 446 11.2 620 51 FT-HMT-2525B 250 x 250 250 196 (1.6+2+1.6+6) 270 27 FT-HMT-2530B 250 x 300 300 246 320 32 FT-HMT-2540B 250 x 400 250 400 346 420 43 FT-HMT-2550B 250 x 500 500 446 520 53 FT-HMT-3030B 300 x 300 300 246 320 44 FT-HMT-3040B 300 x 400 300 400 346 420 59 FT-HMT-3050B 300 x 500 500 446 520 74 FT-HMT-3060B 300 x 600 600 543 620 88 FT-HMT-3090B 300 x 900 900 834 920 20 75 132 FT-HMT-4040B 400 x 400 400 346 420 79 FT-HMT-4050B 400 x 500 400 x 600 400 500 446 520 98 FT-HMT-4060B 600 543 620 117 FT-HMT-4080B 400 x 800 800 733 820 156 FT-HMT-40100B 400 x 1000 1000 935 1020 195 ※磁力はワークの材質、大きさ、厚み、表面粗さによって異なります。 P.27のマグネットチャック選定表にワークと加工条件を記入していただき、ファックスかメールで販売店または弊社まで直接お問い合わせください。 16 https://www.firstec.co. jp 価格・現在個数は弊社ホームページでご確認ください。 h B H

切削用強力永磁チャック 切削用強力永磁チャック POWERFUL PERMANENT MAGNETIC CHUCK POWERFUL PERMANENT MAGNETIC CHUCK L1 Le L2 特長： 適用： １. 完全防水型　液体中でも使用可能です。 1. 薄物ワークから厚物ワークまでの切削加工・研削加工 ２. 呼び寸法300ｘ400以上のサイズはオン、オフの切替スイッチが ２ケ所となります。 ピッチ選定の目安： ３. 吸着力：14kgf/cm2 一般的な目安としてピッチの2倍～4倍ぐらいの厚みのワークが最も 特長： ４．フェライト磁石適用 吸着条件が良いと言えます。また、ワークは必ずN極とS極にまたがって １. 完全防水型　液体中でも使用可能です。 ５．ハンドル部は磁力が低下します。 配置する必要があるため、ワークの大きさは必ずピッチの3倍以上の辺の ２. 呼び寸法300ｘ400以上のサイズはオン、オフの切替スイッチが 広がりを必要とします。チャックの追加工も可能です。 ２ケ所となります。 詳細についてはお問い合わせください。 ３．平行度：±0.005ｍｍ/100ｍｍ ４. 吸着力：15kgf/cm2 ５．ネオジム磁石適用 標準ピッチ（1.6+2+1.6+6)　：　薄物ワークから厚物ワークまで幅広く適応 単位：ｍｍ ６．ハンドル部の磁力が低下します。 品番 呼び寸法 チャック作業面 磁極ピッチ チャック取付部 高さ 重量 適用： B L1 Le P L2 h H (kg) 1. フライス盤での切削加工 FT-HMT-1018B 100 x 175 100 175 128 195 18 2. 平面研削盤での研削加工 FT-HMT-1030B 100 x 300 300 246 320 13 ピッチ選定の目安： FT-HMT-1325B 125 x 250 125 250 196 270 14 一般的な目安としてピッチの2倍～4倍ぐらいの厚みのワークが最も FT-HMT-1515B 150 x 150 150 106 170 10 吸着条件が良いと言えます。また、ワークは必ずN極とS極にまたがって FT-HMT-1530B 150 x 300 150 300 246 320 19 配置する必要があるため、ワークの大きさは必ずピッチの3倍以上の辺の FT-HMT-1535B 150 x 350 350 296 370 22 広がりを必要とします。チャックの追加工も可能です。 FT-HMT-1540B 150 x 400 400 346 420 26 詳細についてはお問い合わせください。 FT-HMT-1545B 150 x 450 450 396 470 29 FT-HMT-2020B 200 x 200 200 150 220 13 65 17 FT-HMT-2030B 200 x 300 300 246 320 26 FT-HMT-2040B 200 x 400 400 346 420 34 FT-HMT-2045B 200 x 450 200 450 390 470 38 標準ピッチ（4+12)　：　厚物ワーク用 単位：ｍｍ FT-HMT-2050B 200 x 500 500 446 520 43 品番 呼び寸法 チャック作業面 磁極ピッチ チャック取付部 高さ 重量 FT-HMT-2060B 200 x 600 600 446 11.2 620 51 B L1 Le P L2 H (kg) FT-HMT-2525B 250 x 250 250 196 (1.6+2+1.6+6) 270 27 FT-HMT-2020C 200 x 200 200 148 220 19 FT-HMT-2530B 250 x 300 300 246 320 32 FT-HMT-2040C 200 x 400 200 400 345 420 39 FT-HMT-2540B 250 x 400 250 400 346 420 43 FT-HMT-2045C 200 x 450 450 402 470 43 FT-HMT-2550B 250 x 500 500 446 520 53 FT-HMT-2050C 200 x 500 500 452 520 48 FT-HMT-3030B 300 x 300 300 246 320 44 FT-HMT-2525C 250 x 250 250 250 196 270 30 FT-HMT-3040B 300 x 400 300 400 346 420 59 FT-HMT-2550C 250 x 500 500 452 FT-HMT-3050B 300 x 500 500 446 520 16 520 62 60 74 FT-HMT-3030C 300 x 300 300 260 (4+12) 320 43 FT-HMT-3060B 300 x 600 600 543 620 88 FT-HMT-3040C 300 x 400 300 400 345 420 58 FT-HMT-3090B 300 x 900 900 834 920 20 75 132 FT-HMT-3050C 300 x 500 500 452 520 73 FT-HMT-4040B 400 x 400 400 346 420 79 FT-HMT-3060C 300 x 600 600 548 620 87 FT-HMT-4050B 400 x 500 400 x 600 400 500 446 520 98 FT-HMT-4040C 400 x 400 400 345 420 77 FT-HMT-4060B 600 543 620 117 FT-HMT-4050C 400 x 500 400 500 452 520 97 FT-HMT-4080B 400 x 800 800 733 820 156 FT-HMT-4060C 400 x 600 600 548 620 116 FT-HMT-40100B 400 x 1000 1000 935 1020 195 ※磁力はワークの材質、大きさ、厚み、表面粗さによって異なります。 ※磁力はワークの材質、大きさ、厚み、表面粗さによって異なります。 P.27のマグネットチャック選定表にワークと加工条件を記入していただき、ファックスかメールで販売店または弊社まで直接お問い合わせください。 P.27のマグネットチャック選定表にワークと加工条件を記入していただき、ファックスかメールで販売店または弊社まで直接お問い合わせください。 16 https://www.firstec.co. jp 価格・現在個数は弊社ホームページでご確認ください。 価格・現在個数は弊社ホームページでご確認ください。 https://www.firstec.co. jp 17 h B H

切削用超強力永磁チャック 切削用横型細目強力永磁チャック POWERFUL PERMANENT MAGNETIC CHUCK POWERFUL HOLIZONTAL MICROPITCH PERMANENT MAGNETIC CHUCK ★ 動画有り 特長 １. 完全防水型　液体中でも使用可能です。 ２. 呼び寸法300x400以上のサイズはオン、オフの切替スイッチが2ケ所となります。 ３．平行度：±0.005mm/100mm ４. 吸着力：16kgf/cm2 適用 1. 薄物ワークから厚物ワークまでの小型ワークの切削加工 2. フライス盤、マシングセンターでの小型ワークの切削加工 ピッチ選定の目安 一般的な目安としてピッチの2倍～4倍ぐらいの厚みのワークが最も 吸着条件が良いと言えます。また、ワークは必ずN極とS極にまたがって 配置する必要があるため、ワークの大きさは必ずピッチの3倍以上の 辺の広がりを必要とします。チャックの追加工も可能です。 詳細についてはお問い合わせください。 L1 Le L2 標準ピッチ（1.6 + 2) (1.6 + 12)　：　薄物ワークから厚物ワークまで幅広く適応 単位：ｍｍ 品番 呼び寸法 チャック作業面 磁極ピッチ チャック取付部 高さ 重量 B L1 Le P L2 h H (kg) FT-HMT-1530R 150 x 300 150 300 278 320 -- 特長： FT-HMT-1545R 150 x 450 150 150 390 450 31 １. 完全防水型　液体中でも使用可能です。 FT-HMT-2020R 200 x 200 200 153 220 19 2．ネオジム磁石適用 FT-HMT-2040R 200 x 400 200 400 359 420 39 FT-HMT-2045R 200 x 450 450 393 470 43 L1 FT-HMT-2050R 200 x 500 適用： 500 462 520 48 FT-HMT-2525R 250 x 250 1. CNCフライス盤での切削加工 250 250 204 270 30 FT-HMT-2550R 250 x 500 500 462 (1.6+2) (1.6+12) 520 20 60 60 FT-HMT-3030R 300 x 300 L2 ピッチ選定の目安： 300 278 320 43 FT-HMT-3040R 300 x 400 一般的な目安としてピッチの2倍～4倍ぐらいの厚みのワークが最も 300 400 359 420 58 FT-HMT-3050R 300 x 500 吸着条件が良いと言えます。また、ワークは必ずN極とS極にまたがって 500 462 520 73 FT-HMT-3060R 300 x 600 配置する必要があるため、ワークの大きさは必ずピッチの3倍以上の辺の 600 565 620 87 FT-HMT-4040R 400 x 400 広がりを必要とします。チャックの追加工も可能です。 400 359 420 77 FT-HMT-4050R 400 x 500 400 詳細についてはお問い合わせください。 500 462 520 97 FT-HMT-4060R 400 x 600 600 565 620 116 標準ピッチ（1+1)　：　薄物ワーク用 単位：ｍｍ ※磁力はワークの材質、大きさ、厚み、表面粗さによって異なります。 　Pのマグネットチャック選定表にワークと加工条件を記入していただき、ファックスかメールで販売店または弊社まで直接お問い合わせください。 品番 呼び寸法 チャック作業面 磁極ピッチ チャック取付部 高さ 重量 B Be P L1 L2 H (kg) FT-HMT-1530WL 150 x 300 150 110 25 FT-HMT-3030WL 300 x 300 300 250 50 FT-HMT-3040WL 300 x 400 400 350 67 FT-HMT-3050WL 300 x 500 500 450 300 320 84 FT-HMT-3060WL 300 x 600 600 550 100 FT-HMT-3070WL 300 x 700 700 650 117 FT-HMT-3090WL 300 x 900 900 850 2 75 150 FT-HMT-30100WL 300 x 1000 1000 950 (1+1) 167 FT-HMT-4040WL 400 x 400 400 350 89 FT-HMT-4050WL 400 x 500 500 450 111 FT-HMT-4060WL 400 x 600 600 550 400 420 134 FT-HMT-4070WL 400 x 700 700 650 155 FT-HMT-4080WL 400 x 800 800 750 178 FT-HMT-40100WL 400 x 1000 1000 950 223 ※磁力はワークの材質、大きさ、厚み、表面粗さによって異なります。 P.27のマグネットチャック選定表にワークと加工条件を記入していただき、ファックスかメールで販売店または弊社まで直接お問い合わせください。 18 https://www.firstec.co. jp 価格・現在個数は弊社ホームページでご確認ください。 価格・現在個数は弊社ホームページでご確認ください。 https://www.firstec.co. jp 19 B h H 17 20 Be B 75 10

切削用超強力永磁チャック 切削用横型細目強力永磁チャック POWERFUL PERMANENT MAGNETIC CHUCK POWERFUL HOLIZONTAL MICROPITCH PERMANENT MAGNETIC CHUCK ★ 動画有り 特長 １. 完全防水型　液体中でも使用可能です。 ２. 呼び寸法300x400以上のサイズはオン、オフの切替スイッチが2ケ所となります。 ３．平行度：±0.005mm/100mm ４. 吸着力：16kgf/cm2 適用 1. 薄物ワークから厚物ワークまでの小型ワークの切削加工 2. フライス盤、マシングセンターでの小型ワークの切削加工 ピッチ選定の目安 一般的な目安としてピッチの2倍～4倍ぐらいの厚みのワークが最も 吸着条件が良いと言えます。また、ワークは必ずN極とS極にまたがって 配置する必要があるため、ワークの大きさは必ずピッチの3倍以上の 辺の広がりを必要とします。チャックの追加工も可能です。 詳細についてはお問い合わせください。 L1 Le L2 標準ピッチ（1.6 + 2) (1.6 + 12)　：　薄物ワークから厚物ワークまで幅広く適応 単位：ｍｍ 品番 呼び寸法 チャック作業面 磁極ピッチ チャック取付部 高さ 重量 B L1 Le P L2 h H (kg) FT-HMT-1530R 150 x 300 150 300 278 320 -- 特長： FT-HMT-1545R 150 x 450 150 150 390 450 31 １. 完全防水型　液体中でも使用可能です。 FT-HMT-2020R 200 x 200 200 153 220 19 2．ネオジム磁石適用 FT-HMT-2040R 200 x 400 200 400 359 420 39 FT-HMT-2045R 200 x 450 450 393 470 43 L1 FT-HMT-2050R 200 x 500 適用： 500 462 520 48 FT-HMT-2525R 250 x 250 1. CNCフライス盤での切削加工 250 250 204 270 30 FT-HMT-2550R 250 x 500 500 462 (1.6+2) (1.6+12) 520 20 60 60 FT-HMT-3030R 300 x 300 L2 ピッチ選定の目安： 300 278 320 43 FT-HMT-3040R 300 x 400 一般的な目安としてピッチの2倍～4倍ぐらいの厚みのワークが最も 300 400 359 420 58 FT-HMT-3050R 300 x 500 吸着条件が良いと言えます。また、ワークは必ずN極とS極にまたがって 500 462 520 73 FT-HMT-3060R 300 x 600 配置する必要があるため、ワークの大きさは必ずピッチの3倍以上の辺の 600 565 620 87 FT-HMT-4040R 400 x 400 広がりを必要とします。チャックの追加工も可能です。 400 359 420 77 FT-HMT-4050R 400 x 500 400 詳細についてはお問い合わせください。 500 462 520 97 FT-HMT-4060R 400 x 600 600 565 620 116 標準ピッチ（1+1)　：　薄物ワーク用 単位：ｍｍ ※磁力はワークの材質、大きさ、厚み、表面粗さによって異なります。 　Pのマグネットチャック選定表にワークと加工条件を記入していただき、ファックスかメールで販売店または弊社まで直接お問い合わせください。 品番 呼び寸法 チャック作業面 磁極ピッチ チャック取付部 高さ 重量 B Be P L1 L2 H (kg) FT-HMT-1530WL 150 x 300 150 110 25 FT-HMT-3030WL 300 x 300 300 250 50 FT-HMT-3040WL 300 x 400 400 350 67 FT-HMT-3050WL 300 x 500 500 450 300 320 84 FT-HMT-3060WL 300 x 600 600 550 100 FT-HMT-3070WL 300 x 700 700 650 117 FT-HMT-3090WL 300 x 900 900 850 2 75 150 FT-HMT-30100WL 300 x 1000 1000 950 (1+1) 167 FT-HMT-4040WL 400 x 400 400 350 89 FT-HMT-4050WL 400 x 500 500 450 111 FT-HMT-4060WL 400 x 600 600 550 400 420 134 FT-HMT-4070WL 400 x 700 700 650 155 FT-HMT-4080WL 400 x 800 800 750 178 FT-HMT-40100WL 400 x 1000 1000 950 223 ※磁力はワークの材質、大きさ、厚み、表面粗さによって異なります。 P.27のマグネットチャック選定表にワークと加工条件を記入していただき、ファックスかメールで販売店または弊社まで直接お問い合わせください。 18 https://www.firstec.co. jp 価格・現在個数は弊社ホームページでご確認ください。 価格・現在個数は弊社ホームページでご確認ください。 https://www.firstec.co. jp 19 B h H 17 20 Be B 75 10

ECB型 永磁クランピングブロック ECB型 永磁クランピングブロックアクセサリー PERMANENT MAGNETIC CLAMPING BLOCK PERMANENT MAGNETIC CLAMPING BLOCK ACCESSORIES マシニングセンター、フライス盤による中型から大型ワークの切削加工に最適 ★ 動画有り 永磁クランピグブロック連結 特長： 1. マシニングセンター、フライス盤等で迅速にワーク 永磁クランピングブロックを連結してつなぎ、一度のスイッチ操作で複数のクランピングブロックを同時にＯＮ/ＯＦＦ をクランプすることができる新しい方式の永磁クラ 操作が可能です。接続する際はECB-210の場合、19ｍｍの六角棒を、ECB-120、ECB-075、ECB-050の場合は ンピング・ブロックです。 13ｍｍの六角棒で連結してください。 2. 連結して一度のＯＮ/ＯＦＦ操作で連結した全ての ２台の連結ブロックの最大可能距離と最小可能距離は下表の通りです。 永磁クランピングブロックのＯＮ/ＯＦＦ操作が可能 3. 永磁クランピング・ブロックECBシリーズには交換 可能なインダクションブロックが標準品として付属 単位：mm しています。このイダクションブロックは研磨、切削 横方向の間隔 前後の間隔 品番 穴あけが可能な生材で、ワークの形状に合わせて 標準付属品： 最小 最大 最小 最大 ＯＮ・ＯＦＦ切り替えハンドル ECB-050 25 400 40 200 加工することができます。 インダクションブロック ECB-075 25 400 40 200 ワークストッパー ECB-120 60 600 40 300 横方向の間隔 前後の間隔 注意： 位置決めブロック ECB-210 100 1000 70 500 永磁クランピングブロックにワークを乗せるときは必ずＳ極、 Ｎ極をまたいで載せる必要があります。 固定用クランプ 原則として4台1組でご使用ください。 連結用ソケット マグネットエクステンション ※磁力はワークの材質、大きさ、厚み、表面粗さによって異なります。 　　マグネットチャック選定表にワークと加工条件を記入していただき、ファックスかメールで弊社まで直接お問い合わせください。 ●材質：ＳＳ材 ●マグネットチャック表面の保護 ●マグネットチャック表面の精度出し（セルフカット可） ●取付ボルトで固定 ●貫通穴あけ加工やワークの干渉を回避 【仕　様】単位：mm 型　　式 直径 高さ 適用チャック EEPM-SPRF35 37 23 +0.1 +0 ECB-050・ECB075 EEPM-SPRF50 52 32.5 +0.1 +0 ECB-120 ECB-SPRF50 52 32.5 +0.1 +0 ＥCB-210 精度 歪取りブロック ECBシリーズ　寸法図 直角度 直角度 直角度 ●材質：ＳＳ材 9 A I 0°= 90°= ●黒皮ワークの歪取り用(マグネットエクステンションと併用してください) B 90° 90° 0.015/100ｍｍ 0.015/100ｍｍ E ●専用スパナで取り付け 90°=0.015／100㎜ 90° 90° 【仕　様】単位：mm H 平面度 型　　式 直径 高さ 適用チャック F Y X EEPM-SPR35 37 21～25 ECB-050・ECB075 H EEPM-SPR50 52 30～35 ECB-120 C ECB-SPR50 52 30～35 ＥCB-210 D G G G=+0 H=+0.01 //=0.01/100mm（X,Y） -0.03 -0.01 単位：mm 特注インダクションブロック： 品番 吸着力 最小板厚 A B C D E F G H I 重量 ECB-050 500kg 15mm 126 76 10 18.1 12 13 61 +0/-0.03 78 +0.01/-0.01 M6 7.0kg ワークの形状に合わせてインダクションブロックを加工することが可能です。　 ECB-075 750kg 15mm 174 76 10 18.1 12 13 85 +0/-0.03 78 +0.01/-0.01 M6 9.5kg (インダクションブロックの材質は低炭素鋼が推奨されます。） ECB-120 1200kg 20mm 188 108 12 18.1 16 13 92.5 +0/-0.03 108 +0.01/-0.01 M8 18.0kg ECB-210 2100kg 30mm 234 133 16 18.1 16 19 115 +0/-0.03 134 +0.01/-0.01 M10 36.0kg 使 用 例 ECBシリーズ　インダクションブロック寸法図 L 単位：mm T 適用 L W T ECB-050用 124 31 12.2 ECB-075用 172 31 12.2 ECB-120用 186 45 15.2 ECB-210用 232 57 21.2 20 https: / /www.f i rstec.co. jp https://www.firstec.co. jp 21 W
