マグネットチャックによる自動化提案集

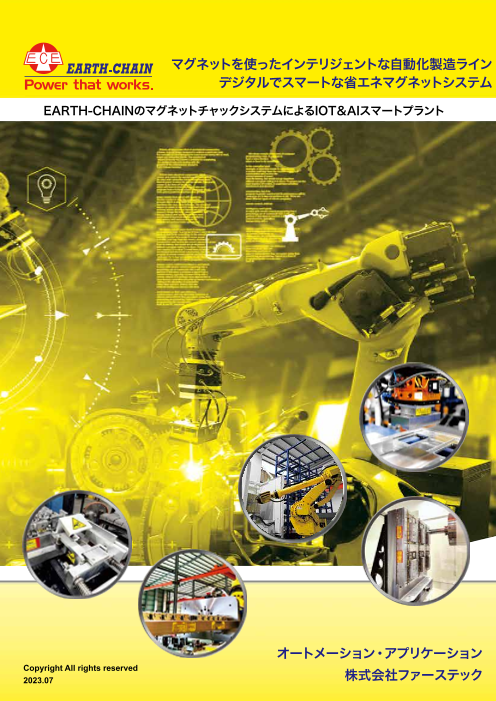

マグネットを使ったインテリジェントな自動化製造ライン デジタルでスマートな省エネマグネットシステム EARTH-CHAINのマグネットチャックシステムによるIOT＆AIスマートプラント オートメーション・アプリケーション Copyright All rights reserved 2023.07 株式会社ファーステック

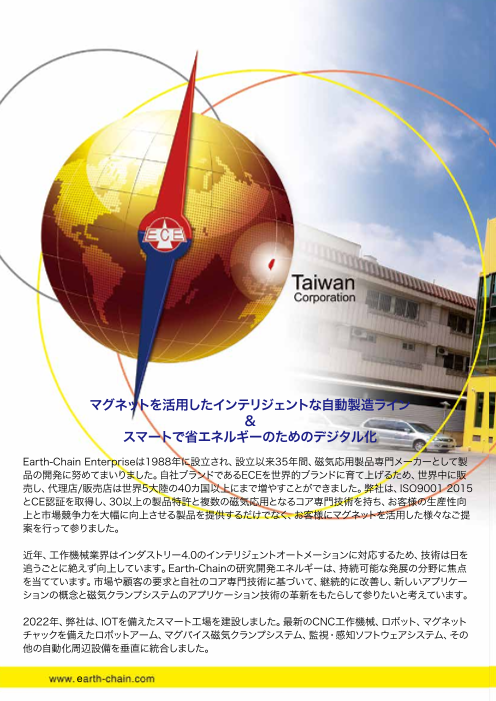

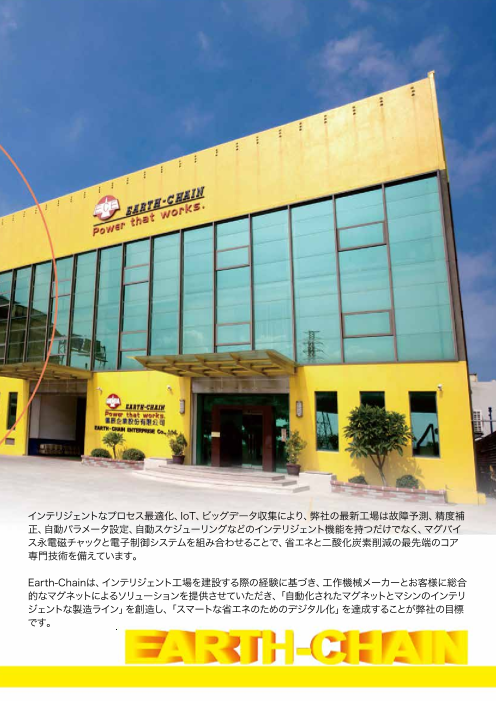

マグネットを活用したインテリジェントな自動製造ライン ＆ スマートで省エネルギーのためのデジタル化 Earth-Chain Enterpriseは1988年に設立され、設立以来35年間、磁気応用製品専門メーカーとして製 品の開発に努めてまいりました。自社ブランドであるECEを世界的ブランドに育て上げるため、世界中に販 売し、代理店/販売店は世界5大陸の40カ国以上にまで増やすことができました。弊社は、ISO9001 2015 とCE認証を取得し、30以上の製品特許と複数の磁気応用となるコア専門技術を持ち、お客様の生産性向 上と市場競争力を大幅に向上させる製品を提供するだけでなく、お客様にマグネットを活用した様々なご提 インテリジェントなプロセス最適化、IoT、ビッグデータ収集により、弊社の最新工場は故障予測、精度補 案を行って参りました。 正、自動パラメータ設定、自動スケジューリングなどのインテリジェント機能を持つだけでなく、マグバイ ス永電磁チャックと電子制御システムを組み合わせることで、省エネと二酸化炭素削減の最先端のコア 近年、工作機械業界はインダストリー4.0のインテリジェントオートメーションに対応するため、技術は日を 専門技術を備えています。 追うごとに絶えず向上しています。Earth-Chainの研究開発エネルギーは、持続可能な発展の分野に焦点 を当てています。市場や顧客の要求と自社のコア専門技術に基づいて、継続的に改善し、新しいアプリケー Earth-Chainは、インテリジェント工場を建設する際の経験に基づき、工作機械メーカーとお客様に総合 ションの概念と磁気クランプシステムのアプリケーション技術の革新をもたらして参りたいと考えています。 的なマグネットによるソリューションを提供させていただき、「自動化されたマグネットとマシンのインテリ ジェントな製造ライン」を創造し、「スマートな省エネのためのデジタル化」を達成することが弊社の目標 2022年、弊社は、IOTを備えたスマート工場を建設しました。最新のCNC工作機械、ロボット、マグネット です。 チャックを備えたロボットアーム、マグバイス磁気クランプシステム、監視・感知ソフトウェアシステム、その 他の自動化周辺設備を垂直に統合しました。

マグネットを活用したインテリジェントな自動製造ライン ＆ スマートで省エネルギーのためのデジタル化 Earth-Chain Enterpriseは1988年に設立され、設立以来35年間、磁気応用製品専門メーカーとして製 品の開発に努めてまいりました。自社ブランドであるECEを世界的ブランドに育て上げるため、世界中に販 売し、代理店/販売店は世界5大陸の40カ国以上にまで増やすことができました。弊社は、ISO9001 2015 とCE認証を取得し、30以上の製品特許と複数の磁気応用となるコア専門技術を持ち、お客様の生産性向 上と市場競争力を大幅に向上させる製品を提供するだけでなく、お客様にマグネットを活用した様々なご提 インテリジェントなプロセス最適化、IoT、ビッグデータ収集により、弊社の最新工場は故障予測、精度補 案を行って参りました。 正、自動パラメータ設定、自動スケジューリングなどのインテリジェント機能を持つだけでなく、マグバイ ス永電磁チャックと電子制御システムを組み合わせることで、省エネと二酸化炭素削減の最先端のコア 近年、工作機械業界はインダストリー4.0のインテリジェントオートメーションに対応するため、技術は日を 専門技術を備えています。 追うごとに絶えず向上しています。Earth-Chainの研究開発エネルギーは、持続可能な発展の分野に焦点 を当てています。市場や顧客の要求と自社のコア専門技術に基づいて、継続的に改善し、新しいアプリケー Earth-Chainは、インテリジェント工場を建設する際の経験に基づき、工作機械メーカーとお客様に総合 ションの概念と磁気クランプシステムのアプリケーション技術の革新をもたらして参りたいと考えています。 的なマグネットによるソリューションを提供させていただき、「自動化されたマグネットとマシンのインテリ ジェントな製造ライン」を創造し、「スマートな省エネのためのデジタル化」を達成することが弊社の目標 2022年、弊社は、IOTを備えたスマート工場を建設しました。最新のCNC工作機械、ロボット、マグネット です。 チャックを備えたロボットアーム、マグバイス磁気クランプシステム、監視・感知ソフトウェアシステム、その 他の自動化周辺設備を垂直に統合しました。

インターネットとマシンとマグネットシステムによるインテリジェント生産ライン ＭＥＳによるタイムリーな製造アレンジシステム スマートな物流・倉庫管理 工場全体の消費電力見える化と監視システム 太陽光発電の見える化と監視システム

インターネットとマシンとマグネットシステムによるインテリジェント生産ライン ＭＥＳによるタイムリーな製造アレンジシステム スマートな物流・倉庫管理 工場全体の消費電力見える化と監視システム 太陽光発電の見える化と監視システム

ロボットアーム用電磁チャック ロボットアーム用永電磁チャック ロボットアーム、医療、機械、実験設備などの自動化生産ラインやその他の自動化加工生産ライン ロボットアーム、医療、機械、実験装置、その他自動加工生産ライン材料または製品輸送アプリケーショ の材料や製品輸送アプリケーションに適しています。 ンを含む自動生産ラインに適しています。 ECM シリーズ PECMシリーズ 特長： 永電磁方式でワークをクランプ。電源は着磁と消磁の時だけ使用し、電 軽量 強力 高い安全性 低価格 簡単組立 源喪失時にもワークは離脱しません。非常に強力な磁力を発生させ、安 全性、省エネ性が高いマグネットチャックです。 ØA ØB 使用について： 1. ON/OFFに伴う電力供給は30秒以内。 2. 環境温度は、必ず80℃以下でご使用ください。 C ØA ØB D 単位：mm E 品番 A B C D E ケーブル長さ 電流 重量 AMP kg 吸着力 C ECM-25 25 15 M3 M4 22.5 300 0.11 0.07 15kgf ±5% ECM-30 32 18 M3 M5 24.5 300 0.12 0.12 25kgf ±5% 単位：mm 品番 A B C E ケーブル長さ 電圧 電流 重量 ECM-40 42 26 M4 M5 30.5 300 0.25 0.26 60kgf ±5% （単相） AMP kg 吸着力 ECM-50 52 34 M4 M5 34.5 300 0.31 0.45 90kgf ±5% PECM-A-100 70 60 M8 60 500 24V(DC) 3 1.8 100kgf±5% ECM-60 65 40 M5 M8 38.5 300 0.40 0.78 160kgf ±5% PECM-B-300 100 85 M8 100 500 24V(DC) 4 6.2 300kgf±5% 入力電圧：DC24V ※別途コントローラーが必要となります。 E 120 °

ロボットアーム用電磁チャック ロボットアーム用永電磁チャック ロボットアーム、医療、機械、実験設備などの自動化生産ラインやその他の自動化加工生産ライン ロボットアーム、医療、機械、実験装置、その他自動加工生産ライン材料または製品輸送アプリケーショ の材料や製品輸送アプリケーションに適しています。 ンを含む自動生産ラインに適しています。 ECM シリーズ PECMシリーズ 特長： 永電磁方式でワークをクランプ。電源は着磁と消磁の時だけ使用し、電 軽量 強力 高い安全性 低価格 簡単組立 源喪失時にもワークは離脱しません。非常に強力な磁力を発生させ、安 全性、省エネ性が高いマグネットチャックです。 ØA ØB 使用について： 1. ON/OFFに伴う電力供給は30秒以内。 2. 環境温度は、必ず80℃以下でご使用ください。 C ØA ØB D 単位：mm E 品番 A B C D E ケーブル長さ 電流 重量 AMP kg 吸着力 C ECM-25 25 15 M3 M4 22.5 300 0.11 0.07 15kgf ±5% ECM-30 32 18 M3 M5 24.5 300 0.12 0.12 25kgf ±5% 単位：mm 品番 A B C E ケーブル長さ 電圧 電流 重量 ECM-40 42 26 M4 M5 30.5 300 0.25 0.26 60kgf ±5% （単相） AMP kg 吸着力 ECM-50 52 34 M4 M5 34.5 300 0.31 0.45 90kgf ±5% PECM-A-100 70 60 M8 60 500 24V(DC) 3 1.8 100kgf±5% ECM-60 65 40 M5 M8 38.5 300 0.40 0.78 160kgf ±5% PECM-B-300 100 85 M8 100 500 24V(DC) 4 6.2 300kgf±5% 入力電圧：DC24V ※別途コントローラーが必要となります。 E 120 °

ロボットアーム用永電磁チャック 特長： 1. ネオジム磁石とアルニコ磁石を使用した永電磁チャック。電源のON/OFFは1秒で完了。着磁中は 電源不要のため、省エネルギー。 ロボットアーム、医療、機械、実験設備などの自動化生産ラインの材料や製品搬送用途に 2. 自動搬送中の停電や電力喪失など異常な状態によるワークの落下がありません。 3. インテリジェントIC信号フィードバック装置を内蔵し、他の接続機器の統合を事前に編集すること 適しています。 ができ、将来のネットワーク構築のための工数と操作の複雑さを軽減します. EPSM 4. 搬送ワークに合わせて各種インダクションブロックを使用可能。 シリーズ 軽量 強力 安全性が高い 低価格 簡単組立 ミニコントローラー 特長： 1. 小型、軽量で、機械装置メカニズムと簡単に接続し、構成できます。 2. ワーキングクロックは、20Mhz まで。リアルタイムオペレーションとフ ィードバックを可能にします。 3. PLC 信号の入力インターフェイスが装備されており、マシン自動化シス 単位：mm テムと接続可能。 サイズ 品番 ピッチ 磁極 W L G サイズ 磁極数 全面吸着力 チャック 電圧 電流 コントローラー 4. AC220V（単相） および AC380V（単相） の 2 つの国際規格の電圧 H ±5% 重量 （単相） AMP （付属品） に適合 。 5. 二重ヒューズ構造、絶縁と保護を強化。 EPSM-0912A 90 120 35 2 290kg 2.6kg 0.3A C1M 6. 光カプラ信号絶縁インターフェースにより、信号インターフェースの耐 EPSM-1312A 120 132 35 7 35×35 4 580kg 3.8kg 220V 0.6A C1M 久性が向上。 EPSM-1320A 132 205 35 8 1,160kg 6.4kg 2.8A C1M カスタマイズ可能です

ロボットアーム用永電磁チャック 特長： 1. ネオジム磁石とアルニコ磁石を使用した永電磁チャック。電源のON/OFFは1秒で完了。着磁中は 電源不要のため、省エネルギー。 ロボットアーム、医療、機械、実験設備などの自動化生産ラインの材料や製品搬送用途に 2. 自動搬送中の停電や電力喪失など異常な状態によるワークの落下がありません。 3. インテリジェントIC信号フィードバック装置を内蔵し、他の接続機器の統合を事前に編集すること 適しています。 ができ、将来のネットワーク構築のための工数と操作の複雑さを軽減します. EPSM 4. 搬送ワークに合わせて各種インダクションブロックを使用可能。 シリーズ 軽量 強力 安全性が高い 低価格 簡単組立 ミニコントローラー 特長： 1. 小型、軽量で、機械装置メカニズムと簡単に接続し、構成できます。 2. ワーキングクロックは、20Mhz まで。リアルタイムオペレーションとフ ィードバックを可能にします。 3. PLC 信号の入力インターフェイスが装備されており、マシン自動化シス 単位：mm テムと接続可能。 サイズ 品番 ピッチ 磁極 W L G サイズ 磁極数 全面吸着力 チャック 電圧 電流 コントローラー 4. AC220V（単相） および AC380V（単相） の 2 つの国際規格の電圧 H ±5% 重量 （単相） AMP （付属品） に適合 。 5. 二重ヒューズ構造、絶縁と保護を強化。 EPSM-0912A 90 120 35 2 290kg 2.6kg 0.3A C1M 6. 光カプラ信号絶縁インターフェースにより、信号インターフェースの耐 EPSM-1312A 120 132 35 7 35×35 4 580kg 3.8kg 220V 0.6A C1M 久性が向上。 EPSM-1320A 132 205 35 8 1,160kg 6.4kg 2.8A C1M カスタマイズ可能です

マルチゾーン協調制御マグネットチャックシステム Patented マルチワーククランプによる自動加工に使用（カスタマイズ品） EEPM-Vシリーズ 1. 作業者はマグネットチャックのパーティションを任意に選択し、個別に 着磁・脱磁動作を行うことができます。 2. マグネットチャックの各仕切りは独立して設定でき、サイズや厚みの異 なるワークにも柔軟に対応できます。 3. コントローラは、異なるサイズのチャックの複数のグループを制御する ことができ、装置設置のためのスペースとコストを節約します。 4. 磁気が完了すると、電源接続が自動的に切断され、効果的に消費電力 を削減し、省エネの目的を達成します。 5. コントローラは、機械の操作インターフェイスに接続することができま す、 リアルクローズドループ制御を達成します。

マルチゾーン協調制御マグネットチャックシステム Patented マルチワーククランプによる自動加工に使用（カスタマイズ品） EEPM-Vシリーズ 1. 作業者はマグネットチャックのパーティションを任意に選択し、個別に 着磁・脱磁動作を行うことができます。 2. マグネットチャックの各仕切りは独立して設定でき、サイズや厚みの異 なるワークにも柔軟に対応できます。 3. コントローラは、異なるサイズのチャックの複数のグループを制御する ことができ、装置設置のためのスペースとコストを節約します。 4. 磁気が完了すると、電源接続が自動的に切断され、効果的に消費電力 を削減し、省エネの目的を達成します。 5. コントローラは、機械の操作インターフェイスに接続することができま す、 リアルクローズドループ制御を達成します。

シリコン冷却チップ付き磁気システム Patented 着磁・脱磁を素早く繰り返し行う必要のあるマグネットチャックシステムに使用します。 (カスタマイズ製品） EPSM-SC シリーズ マグネットチャックにはシリコン冷却チップが搭載され、ロボットアームが連続的に移動する間、チャッ ク内部の温度を効果的に制御し、コイルの焼損やマグネットの脱磁の原因となる高温を回避します。

シリコン冷却チップ付き磁気システム Patented 着磁・脱磁を素早く繰り返し行う必要のあるマグネットチャックシステムに使用します。 (カスタマイズ製品） EPSM-SC シリーズ マグネットチャックにはシリコン冷却チップが搭載され、ロボットアームが連続的に移動する間、チャッ ク内部の温度を効果的に制御し、コイルの焼損やマグネットの脱磁の原因となる高温を回避します。

自動接続式マグネットチャックシステム Patented マグネットチャックの着磁・脱磁操作用ケーブルを自動的に接続（カスタマイズ品） EEPM-SACシリーズ 1. 自動パレットチェンジシステムと統合して、効果的に生産性を改善できます さまざまな生産ライ ンの多品種少量生産の稼働率を向上させます。 2. ケーブルの自動接続方式は、プラグに抜き差しのプロセス中に起こりえるコネクターの損傷を減 らすとともにマニュアルで接続する場合と比較して大幅に時間を短縮させることができます。 3. メカニカルなプロテクションカバー構造により液体や鉄片をブロックすることができ、自動生産 ラインが正常かつ安全に動作できることを保証することができます。

自動接続式マグネットチャックシステム Patented マグネットチャックの着磁・脱磁操作用ケーブルを自動的に接続（カスタマイズ品） EEPM-SACシリーズ 1. 自動パレットチェンジシステムと統合して、効果的に生産性を改善できます さまざまな生産ライ ンの多品種少量生産の稼働率を向上させます。 2. ケーブルの自動接続方式は、プラグに抜き差しのプロセス中に起こりえるコネクターの損傷を減 らすとともにマニュアルで接続する場合と比較して大幅に時間を短縮させることができます。 3. メカニカルなプロテクションカバー構造により液体や鉄片をブロックすることができ、自動生産 ラインが正常かつ安全に動作できることを保証することができます。

自動ゼロ点位置決めマグネットチャック交換システム ゼロ点位置決めシステム付きマグバイス永電磁チャックは、交換時に正確に位置決めすることが可能 で、多数個のパレット交換が必要な生産システムに組み込むことができます。多品種少量生産の自動 生産システムを柔軟に運用でき、生産性を高めることができます。(カスタマイズ製品） EEPMシリーズ 1. 1~2秒で電源ON/OFF制御。ON/OFF時にしか電力を使用しません。着磁中は電力を使用しないた め、停電時の安全性を最大限に高めます。また、ワークの精度に影響する温度が発生しません。 2. ゼロ点位置決めシステムは、異なる仕様のマグネットチャック用にカスタマイズすることができます。 3. マグネットチャックも様々なメーカーや仕様のゼロ・ポイント・システムにカスタマイズすることができ ます。 4. インダクションブロックを使用し、5面加工が可能で、加工中のカッターの動きを妨げません。最高の 加工精度を達成し、作業効率を大幅に向上させながら、1サイクルでワークの加工を実現させます。 5. 加工は機械の内部で行われ、ワークの取り付け、取り外しの動作は、機械の外部で同期して完了する ことができます。これにより機械の生産性を大幅に向上させます。

自動ゼロ点位置決めマグネットチャック交換システム ゼロ点位置決めシステム付きマグバイス永電磁チャックは、交換時に正確に位置決めすることが可能 で、多数個のパレット交換が必要な生産システムに組み込むことができます。多品種少量生産の自動 生産システムを柔軟に運用でき、生産性を高めることができます。(カスタマイズ製品） EEPMシリーズ 1. 1~2秒で電源ON/OFF制御。ON/OFF時にしか電力を使用しません。着磁中は電力を使用しないた め、停電時の安全性を最大限に高めます。また、ワークの精度に影響する温度が発生しません。 2. ゼロ点位置決めシステムは、異なる仕様のマグネットチャック用にカスタマイズすることができます。 3. マグネットチャックも様々なメーカーや仕様のゼロ・ポイント・システムにカスタマイズすることができ ます。 4. インダクションブロックを使用し、5面加工が可能で、加工中のカッターの動きを妨げません。最高の 加工精度を達成し、作業効率を大幅に向上させながら、1サイクルでワークの加工を実現させます。 5. 加工は機械の内部で行われ、ワークの取り付け、取り外しの動作は、機械の外部で同期して完了する ことができます。これにより機械の生産性を大幅に向上させます。

クィックチェンジ式マグネットバイス Patented 精密ツールアーバを備えたマグバイス（永電磁チャック）は、正確に位置決めを要する5軸加工機のマシンテ ーブルに適用することができます。フレキシブルな治具の交換により、少量多品種の生産ラインの生産性を 向上させることができます。(カスタマイズ製品） EEPM-CIRTAシリーズ 1. 1~2秒で電源ON/OFF制御。ON/OFF時にしか電力を使用しません。着磁中は電力を使用しないた め、停電時の安全性を最大限に高めます。また、ワークの精度に影響する温度が発生しません。 2. ツールアーバは異なる仕様のマグネットチャック用にカスタマイズ可能。 3. インダクションブロックを使用し、5面加工が可能で、加工中のカッターの動きを妨げない。最高の加 工精度を達成し、作業効率を大幅に向上させながら、1サイクルでワークの加工を実現させます。 4. 加工は機械の内部で行われ、ワークの取り付け、取り外しの動作は、機械の外部で同期して完了する ことができます。これにより機械の生産性を大幅に向上させます。 5. 高精度で高剛性のツールアーバーとブローチ機構設計により、強固なクランプ力と繰り返し位置決め 精度を向上させます。

クィックチェンジ式マグネットバイス Patented 精密ツールアーバを備えたマグバイス（永電磁チャック）は、正確に位置決めを要する5軸加工機のマシンテ ーブルに適用することができます。フレキシブルな治具の交換により、少量多品種の生産ラインの生産性を 向上させることができます。(カスタマイズ製品） EEPM-CIRTAシリーズ 1. 1~2秒で電源ON/OFF制御。ON/OFF時にしか電力を使用しません。着磁中は電力を使用しないた め、停電時の安全性を最大限に高めます。また、ワークの精度に影響する温度が発生しません。 2. ツールアーバは異なる仕様のマグネットチャック用にカスタマイズ可能。 3. インダクションブロックを使用し、5面加工が可能で、加工中のカッターの動きを妨げない。最高の加 工精度を達成し、作業効率を大幅に向上させながら、1サイクルでワークの加工を実現させます。 4. 加工は機械の内部で行われ、ワークの取り付け、取り外しの動作は、機械の外部で同期して完了する ことができます。これにより機械の生産性を大幅に向上させます。 5. 高精度で高剛性のツールアーバーとブローチ機構設計により、強固なクランプ力と繰り返し位置決め 精度を向上させます。

ECBシリーズ永磁クランピングブロック用 自動スイッチングシステム Patented ECBシリーズで自動生産ラインを可能にします。 ECB シリーズ (カスタマイズ製品） 減速機付ギアモータは、着磁・脱磁の自動切換えを可能にし、時間と労力を節約することがで きます。 アプリケーション： 1. マシニングセンターや門型マシニングセンターによる中・大型ワークの加工に最適です。 2. 必要なワークの最小サイズは、着磁面ブロック 2 個の面積より大きいものでなくてはなりません。 3. ECBシリーズ永磁クランピングブロックは、小さなワークのクランプには適していません。 ノート： 1. 加工前に必ずスイッチがONになっていることを確認してください。 2. 永磁クランピングブロックは、真鍮、銅、アルミニウム、ステンレス鋼などの非磁性材料には適して いません。 単位：mm 品番 吸着力 最小板厚 G H 高さ （インダクションブロックを含む） 重量 ECB-210 2100kgf ±5% 30 117 134 155 36kg ECB-120 1200kgf ±5% 20 94.5 108 123 18kg ECB-075 750kgf ±5% 15 97 78 90 9.5kg ECB-050 500kgf ±5% 15 63 78 90 7kg
