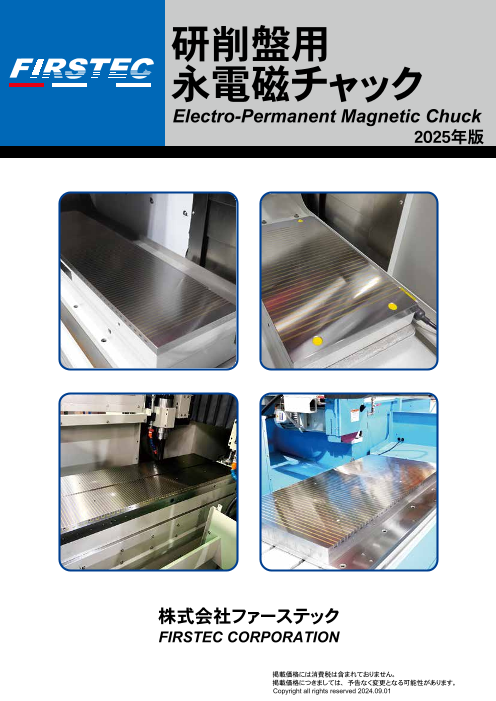

研削盤用 永電磁チャック Electro-Permanent Magnetic Chuck ２０２５年版 株式会社ファーステック FIRSTEC CORPORATION 掲載価格には消費税は含まれておりません。 掲載価格につきましては、予告なく変更となる可能性があります。 Copyright all rights reserved 2024.09.01

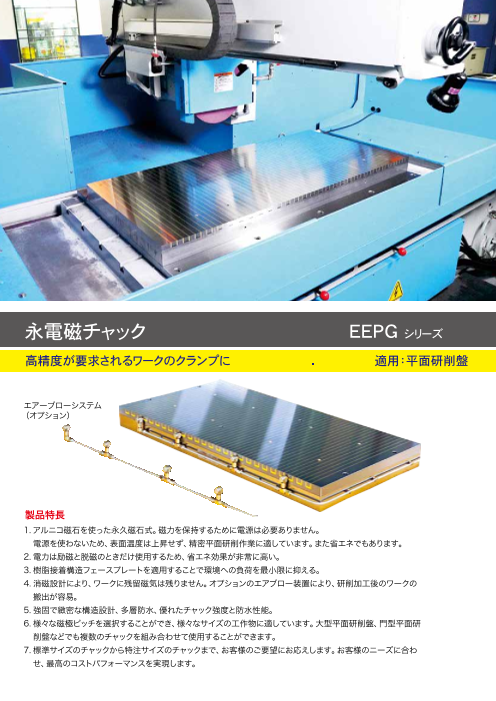

永電磁チャック EEPG シリーズ コントローラー EEPG-C シリーズ 高精度が要求されるワークのクランプに 適用：平面研削盤 EEPGシリーズのマグネットチャックの制御に使用します。 エアーブローシステム （オプション） コントローラー EEPG-C1 製品特長 1. アルニコ磁石を使った永久磁石式。磁力を保持するために電源は必要ありません。 製品特長 電源を使わないため、表面温度は上昇せず、精密平面研削作業に適しています。また省エネでもあります。 1. LCDディスプレイスクリーンを搭載し、コントローラー情報やチャックの状態を表示することができます。 2. 電力は励磁と脱磁のときだけ使用するため、省エネ効果が非常に高い。 2. リモートコントローラーに接続でき、操作がより簡単になりました。 3. 樹脂接着構造フェースプレートを適用することで環境への負荷を最小限に抑える。 3. UL認定ヨーロッパ標準電源端子台を装備し、500V/32A定格電圧と電流に耐えることができ、安全で信頼性 4. 消磁設計により、ワークに残留磁気は残りません。オプションのエアブロー装置により、研削加工後のワークの が高いコントローラーとなりました。 搬出が容易。 4. 機械の操作盤と接続して、磁化・消磁機能と磁力調整は機械のメイン操作パネルで制御できます。 5. 強固で緻密な構造設計、多層防水、優れたチャック強度と防水性能。 5. １６段階の磁力調整（リモートコントローラーでは８段階）により、ワーク厚みやワーク条件が異なっても、 6. 様々な磁極ピッチを選択することができ、様々なサイズの工作物に適しています。大型平面研削盤、門型平面研 最適な磁力に調整することができます。 削盤などでも複数のチャックを組み合わせて使用することができます。 6. チャックを脱磁することで、自動的にワークも脱磁します。 7. 標準サイズのチャックから特注サイズのチャックまで、お客様のご要望にお応えします。お客様のニーズに合わ せ、最高のコストパフォーマンスを実現します。

コントローラー EEPG-C シリーズ EEPGシリーズのマグネットチャックの制御に使用します。 コントローラー EEPG-C1 製品特長 1. LCDディスプレイスクリーンを搭載し、コントローラー情報やチャックの状態を表示することができます。 2. リモートコントローラーに接続でき、操作がより簡単になりました。 3. UL認定ヨーロッパ標準電源端子台を装備し、500V/32A定格電圧と電流に耐えることができ、安全で信頼性 が高いコントローラーとなりました。 4. 機械の操作盤と接続して、磁化・消磁機能と磁力調整は機械のメイン操作パネルで制御できます。 5. １６段階の磁力調整（リモートコントローラーでは８段階）により、ワーク厚みやワーク条件が異なっても、 最適な磁力に調整することができます。 6. チャックを脱磁することで、自動的にワークも脱磁します。

角型標準サイズ 連結タイプ製作可能 お客様の機械のサイズに合わせて連結タイプにすることも可能です。 連結タイプであっても全てのチャックの励磁と消磁が同時に行えます。 コントローラー コントローラー L L1 W P 角型標準サイズ 平行度：±0.005mm　平面度：0.02mm以内 サイズ(mm) ピッチ P 品番 L L W H （mm） コントローラー 電圧 チャック 1 （単相） 重量(kg) EEPG-2040A 400 325 200 65 41 EEPG-3050A 500 397 300 65 1+3 77 EEPG-3060A 600 509 300 65 92 EEPG-4080A 800 717 400 65 164 EEPG-2040B 400 328 200 65 220V 41 EEPG-3050B 500 408 300 65 EEPG-C1 77 EEPG-3060B 600 510 300 65 3+10 92 EEPG-4080B 800 718 400 65 164 EEPG-50100B 1000 926 500 80 380V～400V 316 EEPG-60100B 1000 926 600 80 379

角型標準サイズ 角型標準サイズ 連結タイプ製作可能 特注サイズ・特注ピッチ製作可能 お客様の機械のサイズに合わせて連結タイプにすることも可能です。 連結タイプであっても全てのチャックの励磁と消磁が同時に行えます。 コントローラー コントローラー L L1 L L1 W W 角型標準サイズ P 平行度：±0.005mm　平面度：0.02mm以内 サイズ(mm) ピッチP 品番 ク L L1 W H （mm） コントローラー 電圧 チャッ （単相） 重量(kg) EEPG-2040C 400 309 200 65 41 EEPG-3060C 600 504 300 65 220V 92 P EEPG-4080C 800 705 400 65 164 角型標準サイズ EEPG-50100C 1000 921 500 80 316 平行度：±0.005mm　平面度：0.02mm以内 EEPG-50150C 1500 1425 500 90 3+15 474 サイズ(mm) ピッチ P 品番 ッ L W H （mm） コントローラー 電圧 チャ ク EEPG-60100C 1000 921 600 80 379 L1 （単相） 重量(kg) EEPG-60120C 1200 1065 600 90 380V～400V 455 EEPG-2040A 400 325 200 65 41 EEPG-60150C 1500 1425 600 90 569 EEPG-3050A 500 397 300 65 1+3 77 EEPG-70150C 1500 1425 700 90 664 EEPG-3060A 600 509 300 65 92 EEPG-80100C 1000 921 800 80 506 EEPG-4080A 800 717 400 65 164 EEPG-2040D 400 330 200 65 41 EEPG-2040B 400 328 200 65 220V 41 EEPG-3060D 600 500 300 65 EEPG-C1 220V 92 EEPG-3050B 500 408 300 65 EEPG-C1 77 EEPG-4080D 800 730 400 65 164 EEPG-3060B 600 510 300 65 3+10 92 EEPG-50100D 1000 930 500 80 316 EEPG-4080B 800 718 400 65 164 EEPG-50150D 1500 1430 500 90 5+20 474 EEPG-50100B 1000 926 500 80 380V～400V 316 EEPG-60100D 1000 930 600 80 379 EEPG-60100B 1000 926 600 80 379 EEPG-60120D 1200 1080 600 90 455 EEPG-60150D 1500 1430 600 90 569 EEPG-70150D 1500 1430 700 90 380V～400V 664 EEPG-80100D 1000 930 800 80 506

丸型標準サイズ 特注サイズ・特注ピッチ製作可能 φD W P H 丸型標準サイズ 平行度：±0.005mm　平面度：0.02mm以内 サイズ(mm) 品番 ピッチP ー 電 D H W （mm） コントローラ 圧 チャック （単相） 重量(kg) EEPG-500BR φ500 85 374 EEPG-C1 132 EEPG-600BR φ600 85 420 3+10 190 EEPG-800BR φ800 90 634 EEPG-C2 358 EEPG-1000BR φ1000 100 790 621 EEPG-500CR φ500 85 375 EEPG-C1 132 EEPG-600CR φ600 85 448 3+15 380V～400V 190 EEPG-800CR φ800 90 627 EEPG-C2 358 EEPG-1000CR φ1000 100 807 621 EEPG-500DR φ500 85 370 EEPG-C1 132 EEPG-600DR φ600 85 426 5+20 190 EEPG-800DR φ800 90 620 358 EEPG-1000DR φ1000 100 820 EEPG-C2 621

アースチェーン製品は、台湾だけでなく、50カ国以上の国の機械メーカー様で様々なマグネットを 活用したクランピング用治具として広くご利用いただいています。 インターネットと機械とマグネットシステムでインテリジェントな生産ラインを構築 MES（製造実行システム）の構築によりタイムリーな生産システム 最小の在庫と最小の倉庫によるスマートロジスティックス 全工場を見える化したモニタリングシステム 再生可能エネルギーによる電源のモニタリングシステム

その他単品カタログ その他のそれぞれの単品カタログもご用意しております。弊社ホームページからダウンロードしていただけます。ご要望いただきましたら、お送りさせていただきます。 5軸用セルフセンタリングバイス 精密バイス 工作機械周辺機器 パンチフォーマー スクロールチャック マグバイス永電磁チャック 5軸加工機用マグバイス 永磁チャック 電磁チャック 自動化システム パイテープ ドリル研磨機 永磁リフティングマグネット 永電磁リフティングマグネット UHMWPEスリング ※全商品 PL 保険（生産物賠償責任保険）加入済み ※本製品の修理、保証についてはお買い上げの販売店様または弊社にご依頼ください。 ※このカタログに収録した製品の型式・外観・仕様・価格については予告なく変更 する場合があります。予めご了承ください。 ※主な製品の動画、詳細情報や最新情報は当社ホームページまたはイプロス当社サイトにて 　ご覧いただけます。 ※2024 年 9 月 1 日現在の情報です。 　（価格につきましては、予告なく変更する場合があります。） 取扱店 株式会社ファーステック 〒578-0911 大阪府東大阪市中新開1-15-11 TEL(072)960-3340 FAX(072)960-3399 ●Ｅメールアドレス info@firstec.co.jp ●ホームページアドレス https://www.firstec.co.jp ●イプロス当社サイト http://premium.ipros.jp/firstec ●YouTube 当社チャンネル https://www.youtube.com/user/FirstecJapan FIR-20241115
