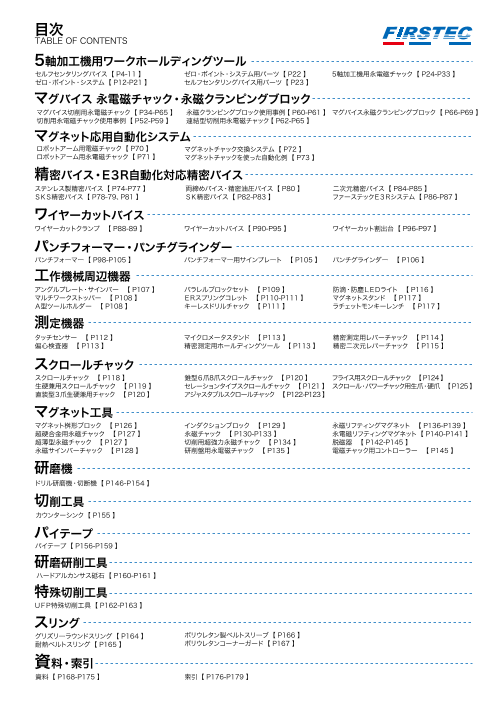

目次 TABLE OF CONTENTS 5軸加工機用ワークホールディングツール セルフセンタリングバイス 【 P4-11 】 ゼロ・ポイント・システム用パーツ 【 P22 】 5軸加工機用永電磁チャック 【 P24-P33 】 ゼロ・ポイント・システム 【 P12-P21 】 セルフセンタリングバイス用パーツ 【 P23 】 マグバイス 永電磁チャック・永磁クランピングブロック マグバイス切削用永電磁チャック 【 P34-P65 】 永磁クランピングブロック使用事例【 P60-P61 】 マグバイス永磁クランピングブロック 【 P66-P69 】 切削用永電磁チャック使用事例 【 P52-P59 】 連結型切削用永電磁チャック【 P62-P65 】 マグネット応用自動化システム ロボットアーム用電磁チャック 【 P70 】 マグネットチャック交換システム 【 P72 】 ロボットアーム用永電磁チャック 【 P71 】 マグネットチャックを使った自動化例 【 P73 】 精密バイス・E３R自動化対応精密バイス ステンレス製精密バイス 【 P74-P77 】 両締めバイス・精密油圧バイス 【 P80 】 二次元精密バイス 【 P84-P85 】 ＳＫＳ精密バイス 【 P78-79、P81 】 ＳＫ精密バイス 【 P82-P83 】 ファーステックＥ３Ｒシステム 【 P86-P87 】 ワイヤーカットバイス ワイヤーカットクランプ　【 P88-89 】 ワイヤーカットバイス 【 P90-P95 】 ワイヤーカット割出台 【 P96-P97 】 パンチフォーマー・パンチグラインダー パンチフォーマー 【 P98-P105 】 パンチフォーマー用サインプレート　【 P105 】 パンチグラインダー　【 P106 】 工作機械周辺機器 アングルプレート・サインバー　【 P107 】 パラレルブロックセット　【 P109 】 防滴・防塵ＬＥＤライト　【 P116 】 マルチワークストッパー　【 P108 】 ＥＲスプリングコレット　【 P110-P111 】 マグネットスタンド　【 P117 】 Ａ型ツールホルダー　【 P108 】 キーレスドリルチャック　【 P111 】 ラチェットモンキーレンチ　【 P117 】 測定機器 タッチセンサー　【 P112 】 マイクロメータスタンド　【 P113 】 精密測定用レバーチャック　【 P114 】 偏心検査器　【 P113 】 精密測定用ホールディングツール　【 P113 】 精密二次元レバーチャック　【 P115 】 スクロールチャック スクロールチャック　【 P118 】 錐型６爪8爪スクロールチャック　【 P120 】 フライス用スクロールチャック　【 P124 】 生硬兼用スクロールチャック　【 P119 】 セレーションタイプスクロールチャック　【 P121 】 スクロール・パワーチャック用生爪・硬爪　【 P125 】 直装型３爪生硬兼用チャック　【 P120 】 アジャスタブルスクロールチャック　【 P122-P123 】 マグネット工具 マグネット桝形ブロック　【 P126 】 インダクションブロック　【 P129 】 永磁リフティングマグネット　【 P136-P139 】 超硬合金用永磁チャック　【 P127 】 永磁チャック　【 P130-P133 】 永電磁リフティングマグネット 【 P140-P141 】 超薄型永磁チャック　【 P127 】 切削用超強力永磁チャック　【 P134 】 脱磁器　【 P142-P145 】 永磁サインバーチャック　【 P128 】 研削盤用永電磁チャック　【 P135 】 電磁チャック用コントローラー　【 P145 】 研磨機 ドリル研磨機・切断機 【 P146-P154 】 切削工具 カウンターシンク 【 P155 】 パイテープ パイテープ 【 P156-P159 】 研磨研削工具 ハードアルカンサス砥石 【 P160-P161 】 特殊切削工具 ＵＦＰ特殊切削工具 【 P162-P163 】 スリング グリズリーラウンドスリング 【 P164 】 ポリウレタン製ベルトスリーブ 【 P166 】 耐熱ベルトスリング 【 P165 】 ポリウレタンコーナーガード 【 P167 】 資料・索引 資料 【 P168-P175 】 索引 【 P176-P179 】

目次 TABLE OF CONTENTS 5軸加工機用ワークホールディングツール セルフセンタリングバイス 【 P4-11 】 ゼロ・ポイント・システム用パーツ 【 P22 】 5軸加工機用永電磁チャック 【 P24-P33 】 ゼロ・ポイント・システム 【 P12-P21 】 セルフセンタリングバイス用パーツ 【 P23 】 マグバイス 永電磁チャック・永磁クランピングブロック マグバイス切削用永電磁チャック 【 P34-P65 】 永磁クランピングブロック使用事例【 P60-P61 】 マグバイス永磁クランピングブロック 【 P66-P69 】 切削用永電磁チャック使用事例 【 P52-P59 】 連結型切削用永電磁チャック【 P62-P65 】 マグネット応用自動化システム ロボットアーム用電磁チャック 【 P70 】 マグネットチャック交換システム 【 P72 】 ロボットアーム用永電磁チャック 【 P71 】 マグネットチャックを使った自動化例 【 P73 】 精密バイス・E３R自動化対応精密バイス ステンレス製精密バイス 【 P74-P77 】 両締めバイス・精密油圧バイス 【 P80 】 二次元精密バイス 【 P84-P85 】 ＳＫＳ精密バイス 【 P78-79、P81 】 ＳＫ精密バイス 【 P82-P83 】 ファーステックＥ３Ｒシステム 【 P86-P87 】 ワイヤーカットバイス ワイヤーカットクランプ　【 P88-89 】 ワイヤーカットバイス 【 P90-P95 】 ワイヤーカット割出台 【 P96-P97 】 パンチフォーマー・パンチグラインダー パンチフォーマー 【 P98-P105 】 パンチフォーマー用サインプレート　【 P105 】 パンチグラインダー　【 P106 】 工作機械周辺機器 アングルプレート・サインバー　【 P107 】 パラレルブロックセット　【 P109 】 防滴・防塵ＬＥＤライト　【 P116 】 マルチワークストッパー　【 P108 】 ＥＲスプリングコレット　【 P110-P111 】 マグネットスタンド　【 P117 】 Ａ型ツールホルダー　【 P108 】 キーレスドリルチャック　【 P111 】 ラチェットモンキーレンチ　【 P117 】 測定機器 タッチセンサー　【 P112 】 マイクロメータスタンド　【 P113 】 精密測定用レバーチャック　【 P114 】 偏心検査器　【 P113 】 精密測定用ホールディングツール　【 P113 】 精密二次元レバーチャック　【 P115 】 スクロールチャック スクロールチャック　【 P118 】 錐型６爪8爪スクロールチャック　【 P120 】 フライス用スクロールチャック　【 P124 】 生硬兼用スクロールチャック　【 P119 】 セレーションタイプスクロールチャック　【 P121 】 スクロール・パワーチャック用生爪・硬爪　【 P125 】 直装型３爪生硬兼用チャック　【 P120 】 アジャスタブルスクロールチャック　【 P122-P123 】 マグネット工具 マグネット桝形ブロック　【 P126 】 インダクションブロック　【 P129 】 永磁リフティングマグネット　【 P136-P139 】 超硬合金用永磁チャック　【 P127 】 永磁チャック　【 P130-P133 】 永電磁リフティングマグネット 【 P140-P141 】 超薄型永磁チャック　【 P127 】 切削用超強力永磁チャック　【 P134 】 脱磁器　【 P142-P145 】 永磁サインバーチャック　【 P128 】 研削盤用永電磁チャック　【 P135 】 電磁チャック用コントローラー　【 P145 】 研磨機 ドリル研磨機・切断機 【 P146-P154 】 切削工具 カウンターシンク 【 P155 】 パイテープ パイテープ 【 P156-P159 】 研磨研削工具 ハードアルカンサス砥石 【 P160-P161 】 特殊切削工具 ＵＦＰ特殊切削工具 【 P162-P163 】 スリング グリズリーラウンドスリング 【 P164 】 ポリウレタン製ベルトスリーブ 【 P166 】 耐熱ベルトスリング 【 P165 】 ポリウレタンコーナーガード 【 P167 】 資料・索引 資料 【 P168-P175 】 索引 【 P176-P179 】

ファスグリップ・セルフセンタリングバイス R ファスグリップ・セルフセンタリングバイス R FAS-GRIP 5 AXIS SELF-CENTERING VISE FAS-GRIP 5 AXIS SELF-CENTERING VISE ファスグリップ・セルフセンタリングバイス GIN GIN LANG LANG HWR HWR 硬度 HRC53 ～ 55 の SCM440 材 互換性あり ファスグリップ77シリーズ　ー　口幅54mm 互換性あり ゼロ・ポイント・システム ゼロ・ポイント・システム より早くクランプ するためのスケール 片側に特許取得の1.5°スイングする口金を採用し、 ワーク把握力が向上 直接テーブルに設置できる 溝とクランプエッジ付き 耐摩耗性に優れた TIN コーティングスピンドル 切粉と切削液のスムーズな ファスグリップ77シリーズ　ー　口幅75mm 排出が可能なデザイン 自動ピックアップと 精度保証のセンター ハンドリング向上のための 微調整可能 グリッパー用溝 硬度 HRC50 の SKS３製のバイス本体 特長 高精度、強力な把握、リバーシブル口金 口金は、簡単に取り外し可能で、簡単に180度反転して入れ PQV シリーズ 5 軸加工機用セルフセンタリングバイス 替えることが可能。 は、実用的で 3 軸立型、4 軸横型および 5 軸マシニン 片側に特許取得の1.5°スイングする口金を採用し、ワーク把握 グセンタなど幅広い用途に使えます。 力が向上。 ファスグリップ125シリーズ　ー　口幅75mm 特殊な角度ロック機構により、ワークの浮き上がりを防止。 シンプルかつスマート。基本的に 8 つのパーツで構成さ 特許取得の微調整センター機構によりセンター調整が簡単。 れ、個々の部品の設計は簡素化され、基本的な形状は機 別途フランジを取り付けることでCAPTOにも対応可能です。 能によって決まります。保守性、操作性、柔軟性に関し 繰り返し精度：0.005mm。 て最大の利益を生み出します。 口金は、簡単に交換でき、浮き上がりはほとんどありま せん。スイング式口金によりグリップ力が向上しました。 スピンドル交換後はセンター微調整が可能です。 ゼロ・ポイント・システムは、LANG 社、HWR 社の 52 & 96 システムと互換性があります。 ファスグリップ125シリーズ　ー　口幅125mm （クランピングカーブ） 20000 18000 16000 14000 12000 10000 8000 6000 4000 2000 10 20 30 40 50 60 70 80 90 100 締付トルク Nm 4 https: / /www.f i rstec.co. jp https: / /www.f i rstec.co. jp 5 クランプ力　N

ファスグリップ・セルフセンタリングバイス R FAS-GRIP 5 AXIS SELF-CENTERING VISE GIN LANG HWR ファスグリップ77シリーズ　ー　口幅54mm 互換性あり ゼロ・ポイント・システム ファスグリップ77シリーズ　ー　口幅75mm ファスグリップ125シリーズ　ー　口幅75mm ファスグリップ125シリーズ　ー　口幅125mm https: / /www.f i rstec.co. jp 5

セルフセンタリングバイス＆E3Rシステム R SELF-CENTERING VISE & E3R SYSTEM EROWA 社のセンタリングプレート、System-3R 社のマクロベースホルダーを バイスの下部に取り付けセッティングすることができます。 PQV204V バイス本体材質：ステンレススチール (HRC50） 口金材質：ステンレススチール（HRC50） PQV305V / PQV407V バイス本体材質：SKS3 合金鋼 (HRC50） 口金材質：SCM440（HRC53 ～ 55） PQV305V PQV407V 品番 対応エロワ＆システム３R PQV204V ER-009214 / 3R-651.7-P PQV305V ER-009214 / ER-011599 / 3R-651.7E-P PQV407V ER-009214 / ER-011599 / 3R-651.7E-P 4-M5x0.8x10L 4-M6x1.0x10L 4-M8x1.25 エロワセンタリングプレート互換 マクロパレット互換 エロワセンタリングプレート互換 (ER-009214) (3R-651.7E-P) （ER-011599) 品番 A B C D E F G H I 重量 PQV204V 54 105 50 20 18 2 0 ～ 35 8 ～ 43 42 ～ 77 2.3kg PQV305V 75 130 50 21.5 19.5 2 0 ～ 50 8 ～ 58 52 ～ 102 3.8kg PQV407V 100 180 50 30 27.5 2.5 0 ～ 90 8 ～ 98 62 ～ 152 6.8kg 1.　4 軸、5 軸、CNC インデックステーブル、立型および横型フライス盤に適しています。 2.　バイスセンターの繰り返し位置決め精度は 0.005mm を維持しています。 3.　バイス本体（PQV305V と PQV407V）は合金鋼を使用しており、高い耐摩耗性を維持できます。 6 https: / /www.f i rstec.co. jp

セルフセンタリングバイス＆E3Rシステム R セルフセンタリングバイス＆E3Rシステム R SELF-CENTERING VISE & E3R SYSTEM SELF-CENTERING VISE & E3R SYSTEM EROWA 社のセンタリングプレート、System-3R 社のマクロベースホルダーを バイスの下部に取り付けセッティングすることができます。 PQV204V オプションアクセサリー バイス本体材質：ステンレススチール (HRC50） エロワ製センタリングプレート ER-011599 または ER-009214 口金材質：ステンレススチール（HRC50） システム３Ｒ製マクロパレット　3R-651.7E-P PQV305V / PQV407V をセッティング可能です。 バイス本体材質：SKS3 合金鋼 (HRC50） 口金材質：SCM440（HRC53 ～ 55） PQV305V PQV407V 品番 対応エロワ＆システム３R PQV204V ER-009214 / 3R-651.7-P PQV305V ER-009214 / ER-011599 / 3R-651.7E-P PQV204V / PQV305V / PQV407V PQV407V ER-009214 / ER-011599 / 3R-651.7E-P (ER-011599-1 は PQV204V で使用不可 ) 4-M5x0.8x10L 4-M6x1.0x10L 4-M8x1.25 エロワセンタリングプレート互換 マクロパレット互換 エロワセンタリングプレート互換 (ER-009214) (3R-651.7E-P) （ER-011599) 3R-651.7E-P ER-009214-1 ER-011599-1 品番 A B C D E F G H I 重量 PQV204V 54 105 50 20 18 2 0 ～ 35 8 ～ 43 42 ～ 77 2.3kg PQV305V 75 130 50 21.5 19.5 2 0 ～ 50 8 ～ 58 52 ～ 102 3.8kg PQV407V 100 180 50 30 27.5 2.5 0 ～ 90 8 ～ 98 62 ～ 152 6.8kg SYSTEM-3R 1.　4 軸、5 軸、CNC インデックステーブル、立型および横型フライス盤に適しています。 EROWA 2.　バイスセンターの繰り返し位置決め精度は 0.005mm を維持しています。 3.　バイス本体（PQV305V と PQV407V）は合金鋼を使用しており、高い耐摩耗性を維持できます。 6 https: / /www.f i rstec.co. jp https: / /www.f i rstec.co. jp 7

ファスグリップ・セルフセンタリングバイス R ファスグリップ・セルフセンタリングバイス R FAS-GRIP 5 AXIS SELF-CENTERING VISE FAS-GRIP 5 AXIS SELF-CENTERING VISE ファスグリップ77シリーズ　ー　口幅54mm GRID GIN GRID 52 LANG ファスグリップ77シリーズ　ー　口幅75mm GIN HWR 52 LANG HWR BOLT 互換性あり BOLT 互換性あり 16 ゼロ・ポイント・システム 16 ゼロ・ポイント・システム PQV354105 PQV354130 PQV354170 PQV375105 PQV375130 PQV375170 PQV375210 品番 サイズ 口金幅 口金開き 重量 品番 サイズ 口金幅 口金開き 重量 PQV354105 全長 105mm 54mm 0 ～ 77mm 3.0kg PQV375105 全長 105mm 75mm 0 ～ 77mm 3.3kg PQV354130 全長 130mm 54mm 0 ～ 102mm 3.7kg PQV375130 全長 130mm 75mm 0 ～ 102mm 3.9kg PQV354170 全長 170mm 54mm 0 ～ 142mm 4.6kg PQV375170 全長 170mm 75mm 0 ～ 142mm 4.8kg PQV375210 全長 210mm 75mm 0 ～ 182mm 5.7kg オプション　生爪 57 PQV305MJ 生爪 50 2-M6 生爪用プレート 30 112 品番 品名 PQV375SJ 生爪 + 生爪用プレート PQV305MJ 生爪 （※1個ずつの販売になります） 8 https: / /www.f i rstec.co. jp https: / /www.f i rstec.co. jp 9 6 18 36 7

ファスグリップ・セルフセンタリングバイス R ファスグリップ・セルフセンタリングバイス R FAS-GRIP 5 AXIS SELF-CENTERING VISE FAS-GRIP 5 AXIS SELF-CENTERING VISE ファスグリップ77シリーズ　ー　口幅54mm GRID GIN GRID 52 LANG ファスグリップ77シリーズ　ー　口幅75mm GIN HWR 52 LANG HWR BOLT 互換性あり BOLT 互換性あり 16 ゼロ・ポイント・システム 16 ゼロ・ポイント・システム PQV354105 PQV354130 PQV354170 PQV375105 PQV375130 PQV375170 PQV375210 品番 サイズ 口金幅 口金開き 重量 品番 サイズ 口金幅 口金開き 重量 PQV354105 全長 105mm 54mm 0 ～ 77mm 3.0kg PQV375105 全長 105mm 75mm 0 ～ 77mm 3.3kg PQV354130 全長 130mm 54mm 0 ～ 102mm 3.7kg PQV375130 全長 130mm 75mm 0 ～ 102mm 3.9kg PQV354170 全長 170mm 54mm 0 ～ 142mm 4.6kg PQV375170 全長 170mm 75mm 0 ～ 142mm 4.8kg PQV375210 全長 210mm 75mm 0 ～ 182mm 5.7kg オプション　生爪 57 PQV305MJ 生爪 50 2-M6 生爪用プレート 30 112 品番 品名 PQV375SJ 生爪 + 生爪用プレート PQV305MJ 生爪 （※1個ずつの販売になります） 8 https: / /www.f i rstec.co. jp https: / /www.f i rstec.co. jp 9 6 18 36 7

ファスグリップ・セルフセンタリングバイス R FAS-GRIP 5 AXIS SELF-CENTERING VISE ファスグリップ125シリーズ　ー　口幅75mm GRID GIN 96 LANG HWR BOLT 互換性あり 20 ゼロ・ポイント・システム PQV575130 PQV575170 PQV575210 品番 サイズ 口金幅 口金開き 重量 PQV575130 全長 130mm 75mm 0 ～ 102mm 6.7kg PQV575170 全長 170mm 75mm 0 ～ 142mm 8.6kg PQV575210 全長 210mm 75mm 0 ～ 182mm 10.4kg 10 https: / /www.f i rstec.co. jp

ファスグリップ・セルフセンタリングバイス R ファスグリップ・セルフセンタリングバイス R FAS-GRIP 5 AXIS SELF-CENTERING VISE FAS-GRIP 5 AXIS SELF-CENTERING VISE ファスグリップ125シリーズ　ー　口幅75mm GRID GIN 96 LANG ファスグリップ125シリーズ　ー　口幅125mm GRID GIN 96 LANG HWR HWR BOLT 互換性あり BOLT 互換性あり 20 ゼロ・ポイント・システム 20 ゼロ・ポイント・システム PQV125260 PQV125310 PQV125360 PQV575130 PQV575170 PQV575210 品番 サイズ 口金幅 口金開き 重量 PQV575130 全長 130mm 75mm 0 ～ 102mm 6.7kg PQV575170 全長 170mm 75mm 0 ～ 142mm 8.6kg 品番 サイズ 口金幅 口金開き 重量 PQV575210 全長 210mm 75mm 0 ～ 182mm 10.4kg PQV125130 全長 130mm 125mm 0 ～ 102mm 8.0kg PQV125170 全長 170mm 125mm 0 ～ 142mm 9.8kg PQV125210 全長 210mm 125mm 0 ～ 182mm 11.5kg PQV125260 全長 260mm 125mm 0 ～ 232mm 13.8kg PQV125310 全長 310mm 125mm 0 ～ 282mm 16.1kg PQV125360 全長 360mm 125mm 0 ～ 332mm 18.4kg オプション　生爪 57 PQV125MJ 生爪 85 2-M6 生爪用プレート 45 162 品番 品名 PQV125SJ 生爪 + 生爪用プレート PQV125MJ 生爪 （※1個ずつの販売になります） 10 https: / /www.f i rstec.co. jp https: / /www.f i rstec.co. jp 11 6 19 47 10

ファスポイント・ゼロ・ポイント・システム R ファスポイント・ゼロ・ポイント・システム R FAS-POINT ZERO POINT SYSTEM TECHNIK FAS-POINT ZERO POINT SYSTEM TECHNIK ファスポイント・ゼロ・ポイント・システム GIN LANG HWR イノベーションにおいて最適化 GIN LANG HWR 互換性あり 互換性あり ゼロ・ポイント・システム ゼロ・ポイント・システム １台のフランジプレートでグリッド９６と PQV125210 グリッド５２のどちらにも対応 ファスグリップ 5 軸用セルフセンタリングバイス 中央の溝に取り付けるために 最適化されたフラップエッジ EQE075 かさあ ゼロ・ポイント・嵩上げブロック 96/52 EQB1515 ゼロポイントフランジプレート 96 絶妙なゼロ・ポイント・システム イノベーション ファスポイント・ゼロ・ポイント・システム 従来品より３倍強い引き込み力 台湾 GIN TECH PRECISION 社は、ゼロ・ポイント ▼ 段取り時間が短縮、安全に取り替え可能。 システムをより簡単に、より速く、そしてより効果的 ▼ 高精度な交換、位置決めが短時間で可能。 ダストの侵入を防ぐプラグはリムーバー MSB150 にする新たなアプローチに成功しました。 ▼ 誰が行っても同じ精度で作業可能。 （マグネット式）を使用して簡単に取り外すことが さらに、コストを大幅に削減し、アプリケーションの ▼ モジュールを交換することで多彩なアプリケーション 特許取得の脱着機能により、六角レンチで できます。 柔軟性を高め、クランプにおける安全性を向上させま に対応。 緩めるとバイスがプレートから簡単に外せます。 した。ゼロ・ポイント・システムは、LANG 社、 ▼ ねじ締めで行うメカニカルタイプ。 HWR 社のゼロ・ポイント・システムと互換性があり ▼ 別途フランジ取り付けまたは追加工でCAPTOにも対 アップグレードされた ます。 応可能。 ファスポイント・ゼロ・ポイント・システム ファスグリップ・セルフセンタリングバイス 台湾 GIN TECH PRECISION 社は、従来のゼロ・ポイント・システムより強い引き込み力を実現した ▼ ツール干渉が少なく、掴み代が非常に少ない。 だけでなく、グリッド９６とグリッド５２のどちらにも対応できるダブルグリッド方式を可能にしま ▼ 耐久性の高い TIN コーティングバイススピンドル した。 ファスポイント・ゼロ・ポイント・システムの革新的なロッキングテクノロジーは、同種のシステム リバーシブルスイング口金 よりも大幅に少ない部品で構成されています。その結果、摩擦損失が最小限に抑えられ、3 倍の締め ▼ 口金はリバーシブルタイプで、簡単に向きを変えるこ 付け力が発生します。 とが可能。 ▼ 片側の口金はスイング式のため、ワークにスタンピン ファスポイント・ゼロ・ポイント・システムは LANG 社、HWR 社のゼロ・ポイント・システムと互 グをしなくても強いグリップ力を保持。 換性があるので、より少ないコンポーネントで、しかも低予算でゼロ・ポイント・システムを構築す ることを可能にします。 12 https: / /www.f i rstec.co. jp https: / /www.f i rstec.co. jp 13

ファスポイント・ゼロ・ポイント・システム R ファスポイント・ゼロ・ポイント・システム R FAS-POINT ZERO POINT SYSTEM TECHNIK FAS-POINT ZERO POINT SYSTEM TECHNIK ファスポイント・ゼロ・ポイント・システム GIN LANG HWR イノベーションにおいて最適化 GIN LANG HWR 互換性あり 互換性あり ゼロ・ポイント・システム ゼロ・ポイント・システム １台のフランジプレートでグリッド９６と PQV125210 グリッド５２のどちらにも対応 ファスグリップ 5 軸用セルフセンタリングバイス 中央の溝に取り付けるために 最適化されたフラップエッジ EQE075 かさあ ゼロ・ポイント・嵩上げブロック 96/52 EQB1515 ゼロポイントフランジプレート 96 絶妙なゼロ・ポイント・システム イノベーション ファスポイント・ゼロ・ポイント・システム 従来品より３倍強い引き込み力 台湾 GIN TECH PRECISION 社は、ゼロ・ポイント ▼ 段取り時間が短縮、安全に取り替え可能。 システムをより簡単に、より速く、そしてより効果的 ▼ 高精度な交換、位置決めが短時間で可能。 ダストの侵入を防ぐプラグはリムーバー MSB150 にする新たなアプローチに成功しました。 ▼ 誰が行っても同じ精度で作業可能。 （マグネット式）を使用して簡単に取り外すことが さらに、コストを大幅に削減し、アプリケーションの ▼ モジュールを交換することで多彩なアプリケーション 特許取得の脱着機能により、六角レンチで できます。 柔軟性を高め、クランプにおける安全性を向上させま に対応。 緩めるとバイスがプレートから簡単に外せます。 した。ゼロ・ポイント・システムは、LANG 社、 ▼ ねじ締めで行うメカニカルタイプ。 HWR 社のゼロ・ポイント・システムと互換性があり ▼ 別途フランジ取り付けまたは追加工でCAPTOにも対 アップグレードされた ます。 応可能。 ファスポイント・ゼロ・ポイント・システム ファスグリップ・セルフセンタリングバイス 台湾 GIN TECH PRECISION 社は、従来のゼロ・ポイント・システムより強い引き込み力を実現した ▼ ツール干渉が少なく、掴み代が非常に少ない。 だけでなく、グリッド９６とグリッド５２のどちらにも対応できるダブルグリッド方式を可能にしま ▼ 耐久性の高い TIN コーティングバイススピンドル した。 ファスポイント・ゼロ・ポイント・システムの革新的なロッキングテクノロジーは、同種のシステム リバーシブルスイング口金 よりも大幅に少ない部品で構成されています。その結果、摩擦損失が最小限に抑えられ、3 倍の締め ▼ 口金はリバーシブルタイプで、簡単に向きを変えるこ 付け力が発生します。 とが可能。 ▼ 片側の口金はスイング式のため、ワークにスタンピン ファスポイント・ゼロ・ポイント・システムは LANG 社、HWR 社のゼロ・ポイント・システムと互 グをしなくても強いグリップ力を保持。 換性があるので、より少ないコンポーネントで、しかも低予算でゼロ・ポイント・システムを構築す ることを可能にします。 12 https: / /www.f i rstec.co. jp https: / /www.f i rstec.co. jp 13

ファスポイント・ゼロ・ポイント・システム R ファスポイント・ゼロ・ポイント・システム R FAS-POINT ZERO POINT SYSTEM TECHNIK FAS-POINT ZERO POINT SYSTEM TECHNIK GIN ゼロ・ポイント・プレート 52 GRID BOLT 52 LANG 16 ゼロ・ポイント・ジグブロック GRID BOLT GIN LANG HWR 96/52 20/16 HWR 互換性あり 互換性あり ゼロ・ポイント・システム 特長 ゼロ・ポイント・システム グリッド 96/52, またはグリッド 52 のゼロ・ポイント・ジグブロック用プレートとともに使用するタイプの 4 面ジグブロック。 安定した鋳造ベース、機械仕上げの平行度 0.02mm。 ジグブロックは、ゼロ・ポイント・システムによってマシンテーブルへ取り付けが可能。 取り付けには、EQS9652 が４台または EQS9652D が２台必要となります。 品番 サイズ 重量 EQS52 150 x 116 x 30mm 2.9kg ゼロ・ポイント・プレート 96/52 GRID BOLT 96/52 20/16 品番 サイズ 重量 EQT668 384 x 384 x 668mm 169kg ゼロ・ポイント・ジグブロック用プレート ゼロ・ポイント・ジグブロック用プレートは、ジグブロックにボルトで固定します。 品番 サイズ 重量 EQS9652 192 x 156 x 30mm 5.5kg ゼロ・ポイント・ダブルプレート 96/52 GRID BOLT 96/52 20/16 EQS52T EQS9652T 品番 サイズ 重量 品番 サイズ 重量 EQS52T 126 x 126 x 30mm 2.0kg EQS9652D 384 x 156 x 30mm 14.7kg EQS9652T 192 x 156 x 30mm 7.0kg 14 https: / /www.f i rstec.co. jp https: / /www.f i rstec.co. jp 15

ファスポイント・ゼロ・ポイント・システム R ファスポイント・ゼロ・ポイント・システム R FAS-POINT ZERO POINT SYSTEM TECHNIK FAS-POINT ZERO POINT SYSTEM TECHNIK GIN ゼロ・ポイント・プレート 52 GRID BOLT 52 LANG 16 ゼロ・ポイント・ジグブロック GRID BOLT GIN LANG HWR 96/52 20/16 HWR 互換性あり 互換性あり ゼロ・ポイント・システム 特長 ゼロ・ポイント・システム グリッド 96/52, またはグリッド 52 のゼロ・ポイント・ジグブロック用プレートとともに使用するタイプの 4 面ジグブロック。 安定した鋳造ベース、機械仕上げの平行度 0.02mm。 ジグブロックは、ゼロ・ポイント・システムによってマシンテーブルへ取り付けが可能。 取り付けには、EQS9652 が４台または EQS9652D が２台必要となります。 品番 サイズ 重量 EQS52 150 x 116 x 30mm 2.9kg ゼロ・ポイント・プレート 96/52 GRID BOLT 96/52 20/16 品番 サイズ 重量 EQT668 384 x 384 x 668mm 169kg ゼロ・ポイント・ジグブロック用プレート ゼロ・ポイント・ジグブロック用プレートは、ジグブロックにボルトで固定します。 品番 サイズ 重量 EQS9652 192 x 156 x 30mm 5.5kg ゼロ・ポイント・ダブルプレート 96/52 GRID BOLT 96/52 20/16 EQS52T EQS9652T 品番 サイズ 重量 品番 サイズ 重量 EQS52T 126 x 126 x 30mm 2.0kg EQS9652D 384 x 156 x 30mm 14.7kg EQS9652T 192 x 156 x 30mm 7.0kg 14 https: / /www.f i rstec.co. jp https: / /www.f i rstec.co. jp 15

ファスポイント・ゼロ・ポイント・システム R FAS-POINT ZERO POINT SYSTEM TECHNIK GRID BOLT GIN ゼロ・ポイント・角型アダプタープレート 96 LANG 20 HWR 互換性あり ゼロ・ポイント・システム グリッド 96 をグリッド 52 に変換 品番 サイズ 重量 EQSA96-52 150 x 126 x 30mm 3.4kg ゼロ・ポイント・スクロールチャック用フランジプレート 5" フランジプレート　EQR５ GRID BOLT 52 16 6" フランジプレート　EQR６ GRID BOLT 96 20 品番 サイズ 重量 EQR5 φ132 x 30mm 3.3kg EQR6 φ167 x 30mm 5.3kg EQR7 φ193 x 30mm EQR8 φ203 x 30mm EQR9 φ233 x 30mm EQR10 φ273 x 30mm 16 https: / /www.f i rstec.co. jp

ファスポイント・ゼロ・ポイント・システム R ファスポイント・ゼロ・ポイント・システム R FAS-POINT ZERO POINT SYSTEM TECHNIK FAS-POINT ZERO POINT SYSTEM TECHNIK GRID BOLT GIN LANG ゼロ・ポイント・角型アダプタープレート 96 20 HWR ゼロ・ポイント・丸型プレート52 GRID BOLT GIN LANG 52 16 HWR 互換性あり 互換性あり ゼロ・ポイント・システム ゼロ・ポイント・システム グリッド 96 をグリッド 52 に変換 品番 サイズ 重量 EQR52 φ126 x 30mm 1.9kg 品番 サイズ 重量 EQSA96-52 150 x 126 x 30mm 3.4kg ゼロ・ポイント・丸型プレート96/52 GRID BOLT GIN LANG 96/52 20/16 HWR 互換性あり ゼロ・ポイント・スクロールチャック用フランジプレート ゼロ・ポイント・システム 5" フランジプレート　EQR５ GRID BOLT 52 16 品番 サイズ 重量 EQR9652 φ180 x 30mm 4.7kg GRID BOLT GIN ゼロ・ポイント・丸型アダプタープレート LANG 96 20 HWR 互換性あり ゼロ・ポイント・システム 6" フランジプレート　EQR６ GRID BOLT 96 20 品番 サイズ 重量 EQR5 φ132 x 30mm 3.3kg EQR6 φ167 x 30mm 5.3kg EQR7 φ193 x 30mm EQR8 φ203 x 30mm EQR9 φ233 x 30mm EQR10 φ273 x 30mm 品番 サイズ 重量 EQRA96-52 φ157 x 30mm 3.7kg 16 https: / /www.f i rstec.co. jp https: / /www.f i rstec.co. jp 17

ファスポイント・ゼロ・ポイント・システム R FAS-POINT ZERO POINT SYSTEM TECHNIK ゼロ・ポイント・三面ピラミッド GRID BOLT GIN LANG 特長 96/52 20/16 HWR 互換性あり 5 軸加工機において運転時間の延長とセットアップ時間の短縮。 ゼロ・ポイント・システム コンパクトなデザイン。アルミ製。 応用例 EQR9652 を含む。 細部拡大図 Z 比例２：５ 断面図 B-B 品番 直径 x 高さ (D) 傾斜角度 (A) 重量 EQP9652-310 φ310 x 125mm 40° 29.5kg EQP9652-375 φ375 x 115mm 30° 36.2kg EQP9652-425 φ425 x 100mm 20° 41.3kg かさあ ゼロ・ポイント・嵩上げブロック 96 GRID BOLT 96 20 断面図　A-A 品番 直径 x 高さ 重量 EQR060 φ246 x 60mm 11.3kg EQR100 φ246 x 100mm 16.5kg 18 https: / /www.f i rstec.co. jp

ファスポイント・ゼロ・ポイント・システム R ファスポイント・ゼロ・ポイント・システム R FAS-POINT ZERO POINT SYSTEM TECHNIK FAS-POINT ZERO POINT SYSTEM TECHNIK かさあ ゼロ・ポイント・三面ピラミッド GRID BOLT GIN LANG ゼロ・ポイント・嵩上げブロック 52 GRID BOLT GIN LANG 特長 96/52 20/16 HWR 52 16 HWR 互換性あり 互換性あり 5 軸加工機において運転時間の延長とセットアップ時間の短縮。 ゼロ・ポイント・システム ゼロ・ポイント・システム コンパクトなデザイン。アルミ製。 応用例 EQR9652 を含む。 品番 サイズ 重量 EQH52060 150 x 116 x 60mm 6.8kg EQH52100 150 x 116 x 100mm 11.2kg かさあ ゼロ・ポイント・嵩上げブロック 96 / 52 GRID BOLT 96/52 20/16 細部拡大図 Z 比例２：５ 断面図 B-B 品番 直径 x 高さ (D) 傾斜角度 (A) 重量 EQP9652-310 φ310 x 125mm 40° 29.5kg 品番 サイズ 重量 EQP9652-375 φ375 x 115mm 30° 36.2kg EQH96060 192 x 156 x 60mm 11.0kg EQP9652-425 φ425 x 100mm 20° 41.3kg EQH96100 192 x 156 x 100mm 18.2kg かさあ ゼロ・ポイント・嵩上げブロック 96 GRID BOLT ゼロ・ポイント・ツインベース 96 / 52 96 20 EQTB52 EQTB9652 GRID BOLT GRID BOLT 52 16 96/52 20/16 52 116 28 90 断面図　A-A 16 20 品番 直径 x 高さ 重量 EQTB52 146 52 EQTB9652 192 96 EQR060 φ246 x 60mm 11.3kg EQR100 φ246 x 100mm 16.5kg 品番 サイズ 重量 EQTB52 146 x 168 x 90mm 14.1kg EQTB9652 192 x 247 x 116mm 35.2kg 18 https: / /www.f i rstec.co. jp https: / /www.f i rstec.co. jp 19 168 22 110 96 52 28 158 22 247

ファスポイント・ゼロ・ポイント・システム R FAS-POINT ZERO POINT SYSTEM TECHNIK ゼロ・ポイント・フランジプレート96 GRID BOLT GIN LANG 96 20 HWR 互換性あり ゼロ・ポイント・システム 品番 サイズ 重量 EQB1515 384 x 384 x 27 31.4kg ※お客様のご要望に応じていろいろなサイズのフランジプレートを製作可能です。 かさあ ゼロ・ポイント・嵩上げブロック96/52 GRID BOLT ダブルロックタイプのため、上面下面のどちらもロッキング可能です。 96/52 20/16 品番 サイズ 重量 EQE075 156 x 156 x 75mm 10.5kg EQE100 156 x 156 x 100mm 14.0kg 20 https: / /www.f i rstec.co. jp
