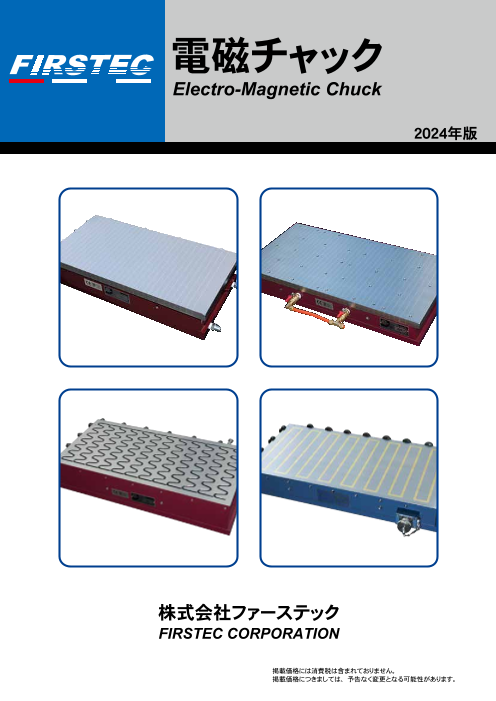

電磁チャック Electro-Magnetic Chuck ２０２４年版 株式会社ファーステック FIRSTEC CORPORATION 掲載価格には消費税は含まれておりません。 掲載価格につきましては、予告なく変更となる可能性があります。

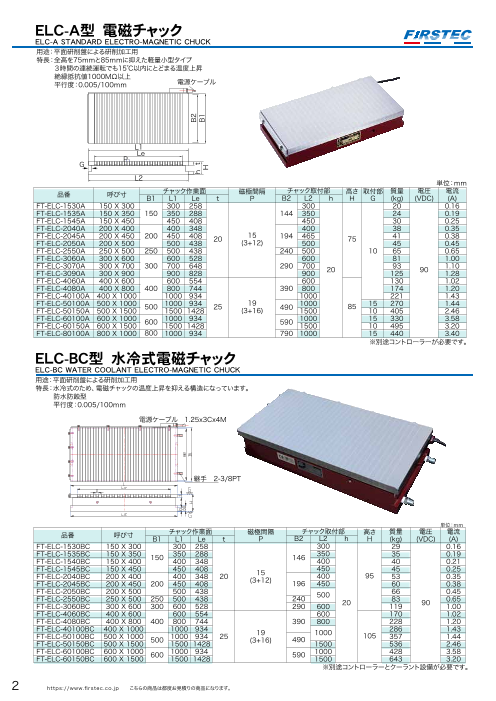

ＥＬＣ-Ａ型　電磁チャック ELC-A STANDARD ELECTRO-MAGNETIC CHUCK 用途：平面研削盤による研削加工用 特長：全高を75ｍｍと85ｍｍに抑えた軽量小型タイプ ３時間の連続運転でも15℃以内にとどまる温度上昇 絶縁抵抗値1000MΩ以上 平行度：0.005/100ｍｍ 電源ケーブル L1 Le P G L2 単位：ｍｍ 品番 呼び寸 チャック作業面 磁極間隔 チャック取付部 高さ 取付部 質量 電圧 電流 B1 L1 Le t P B2 L2 h H G (kg) (VDC) (A) FT-ELC-1530A 150 X 300 300 258 300 20 0.16 FT-ELC-1535A 150 X 350 150 350 288 144 350 24 0.19 FT-ELC-1545A 150 X 450 450 408 450 30 0.25 FT-ELC-2040A 200 X 400 400 348 400 38 0.35 FT-ELC-2045A 200 X 450 200 450 408 194 465 FT-ELC-2050A 200 X 500 500 438 20 15 (3+12) 500 75 41 0.38 45 0.45 FT-ELC-2550A 250 X 500 250 500 438 240 500 10 65 0.65 FT-ELC-3060A 300 X 600 600 528 600 81 1.00 FT-ELC-3070A 300 X 700 300 700 648 290 700 FT-ELC-3090A 300 X 900 900 828 900 20 93 125 90 1.10 1.28 FT-ELC-4060A 400 X 600 600 554 600 130 1.02 FT-ELC-4080A 400 X 800 400 800 744 390 800 174 1.20 FT-ELC-40100A 400 X 1000 1000 934 1000 221 1.43 FT-ELC-50100A 500 X 1000 1000 934 19 000 44 FT-ELC-50150A 500 X 1500 500 1500 1428 25 (3+16) 490 1 1500 85 15 270 1. 10 405 2.46 FT-ELC-60100A 600 X 1000 1000 934 00 15 330 3.58 FT-ELC-60150A 600 X 1500 600 1500 1428 590 10 1500 10 495 3.20 FT-ELC-80100A 800 X 1000 800 1000 934 790 1000 15 440 3.40 ※別途コントローラーが必要です。 ＥＬＣ-ＢＣ型　水冷式電磁チャック ELC-BC WATER COOLANT ELECTRO-MAGNETIC CHUCK 用途：平面研削盤による研削加工用 特長：水冷式のため、電磁チャックの温度上昇を抑える構造になっています。 　　 防水防蝕型 　　 平行度：0.005/100ｍｍ 電源ケーブル　1.25x3Cx4M 継手　2-3/8PT 単位：ｍｍ 品番 呼び寸 チャック作業面 磁極間隔 チャック取付部 高さ 質量 電圧 電流 B1 L1 Le t P B2 L2 h H (kg) (VDC) (A) FT-ELC-1530BC 150 X 300 300 258 300 29 0.16 FT-ELC-1535BC 150 X 350 150 350 288 0.19 FT-ELC-1540BC 150 X 400 400 348 146 350 35 400 40 0.21 FT-ELC-1545BC 150 X 450 450 408 450 45 0.25 FT-ELC-2040BC 200 X 400 400 348 20 15 400 95 53 0.35 FT-ELC-2045BC 200 X 450 200 450 408 (3+12) 196 450 60 0.38 FT-ELC-2050BC 200 X 500 500 438 FT-ELC-2550BC 250 X 500 500 500 66 0.45 250 438 240 83 FT-ELC-3060BC 300 X 600 300 600 528 290 600 20 119 90 0.65 1.00 FT-ELC-4060BC 400 X 600 600 554 600 170 1.02 FT-ELC-4080BC 400 X 800 400 800 744 390 800 228 1.20 FT-ELC-40100BC 400 X 1000 1000 934 FT-ELC-50100BC 500 X 1000 1000 1000 286 1.43 FT-ELC-50150BC 500 X 1500 500 934 25 19 357 1.44 1500 1428 (3+16) 490 105 1500 536 2.46 FT-ELC-60100BC 600 X 1000 600 1000 934 1000 428 3.58 FT-ELC-60150BC 600 X 1500 1500 1428 590 1500 643 3.20 ※別途コントローラーとクーラント設備が必要です。 2 https://www.firstec.co. jp こちらの商品は都度お見積りの商品になります。 h t B2 H B1

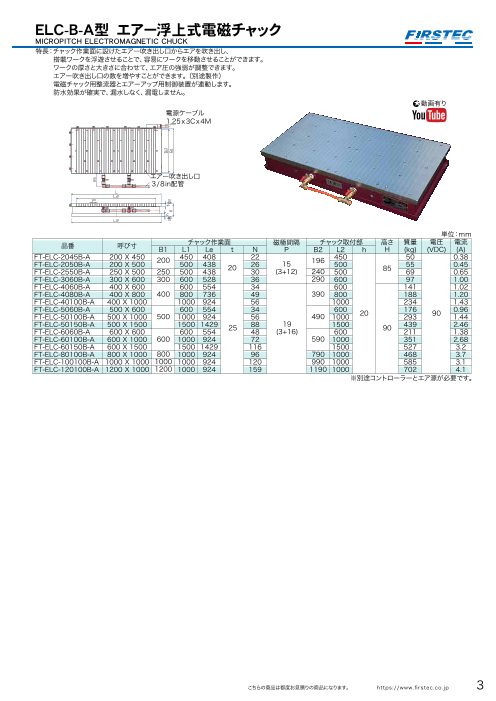

ＥＬＣ-Ｂ-Ａ型　エアー浮上式電磁チャック MICROPITCH ELECTROMAGNETIC CHUCK 特長：チャック作業面に設けたエアー吹き出し口からエアを吹き出し、 　　 搭載ワークを浮遊させることで、容易にワークを移動させることができます。 　　 ワークの厚さと大きさに合わせて、エア圧の強弱が調整できます。 　　 エアー吹き出し口の数を増やすことができます。（別途製作） 　　 電磁チャック用整流器とエアーアップ用制御装置が連動します。 　 防水効果が確実で、漏水しなく、漏電しません。 ★動画有り 電源ケーブル 1.25ｘ3Cｘ4M エアー吹き出し口 ３/８in配管 単位：ｍｍ 品番 呼び寸 チャック作業面 磁極間隔 チャック取付部 高さ 質量 電圧 電流 B1 L1 Le t N P B2 L2 h H (kg) (VDC) (A) FT-ELC-2045B-A 200 X 450 22 26 196 450 200 X 500 200 450 408 50 0.38 FT-ELC-2050B-A 500 438 FT-ELC-2550B-A 250 X 500 250 500 438 20 15 500 85 55 0.45 30 (3+12) 240 500 69 0.65 FT-ELC-3060B-A 300 X 600 300 600 528 36 290 600 97 1.00 FT-ELC-4060B-A 400 X 600 600 554 34 600 141 1.02 FT-ELC-4080B-A 400 X 800 400 800 736 49 390 800 188 1.20 FT-ELC-40100B-A 400 X 1000 1000 924 56 1000 234 1.43 FT-ELC-5060B-A 500 X 600 600 554 34 600 FT-ELC-50100B-A 500 X 1000 500 1000 924 56 490 1000 20 176 0.96 293 90 1.44 FT-ELC-50150B-A 500 X 1500 1500 1429 FT-ELC-6060B-A 600 X 600 600 554 25 88 19 1500 90 439 2.46 48 (3+16) 600 211 1.38 FT-ELC-60100B-A 600 X 1000 600 1000 924 72 590 1000 351 2.68 FT-ELC-60150B-A 600 X 1500 1500 1429 116 1500 527 3.2 FT-ELC-80100B-A 800 X 1000 800 1000 924 96 790 1000 468 3.7 FT-ELC-100100B-A 1000 X 1000 1000 1000 924 120 990 1000 585 3.1 FT-ELC-120100B-A 1200 X 1000 1200 1000 924 159 1190 1000 702 4.1 ※別途コントローラーとエア源が必要です。 こちらの商品は都度お見積りの商品になります。 https://www.firstec.co. jp 3

ＥＬＣ-ＢＷ型　マイクロピッチ電磁チャック ＥＬＣ－Ｚ型　強力電磁チャック MICROPITCH ELECTROMAGNETIC CHUCK SUPER POWERFUL ELECTROMAGNETIC CHUCK 用途：　平面研削盤用による薄物小型ワークの精密研削加工用 用途：　マシニングセンター、プレーナーによる切削加工用 特長： 長時間の連続運転でも高い精度を保持する設計 特長：　超強力電磁石により2000ガウス以上の強力な磁束密度を発生させます 　　　　　　防水性、耐食性に優れた構造 　　　　　　１００ｍｍ x １００ｍｍ x １５ｍｍｔ以上のサイズが推奨ワークです 平行度：0.005/100ｍｍ 　　　　　　磁力吸着力：18kgf/cm2以上 　　　　　　薄物ワークに適しています 電源コード 　　　　　　防水型 電源コード 1.25×3C 1.25x3C L1 P Le G L2 G 単位：ｍｍ 品番 外寸 チャック作業面 磁極ピッチ チャック取付け部 高さ 電圧 電流 重量 単位：ｍｍ B1 L1 Le t P B2 L2 h H DCV A kg 品番 外寸 チャック作業面 磁極ピッチ チャック取付け部 電圧 電流 重量 FT-ELC-1530BW 150×300 300 253 300 0.30 28 B1 Be L1 Le P B1 L2 DCV A kg FT-ELC-1535BW 150×350 150 350 301 0.36 33 FT-ELC-2050Z 200×500 500 437 520 1.28 65 FT-ELC-1540BW 150×400 400 349 150 350 400 0.44 48 FT-ELC-2060Z 200×600 200 164 600 533 204 620 1.97 78 FT-ELC-1545BW 150×450 450 401 450 0.57 54 FT-ELC-2080Z 200×800 800 743 820 2.72 104 FT-ELC-2040BW 200×400 400 349 20 400 85 0.61 51 FT-ELC-2550Z 250×500 500 437 1.82 82 FT-ELC-2560Z 250×600 250 214 600 533 (6+29) 254 520 FT-ELC-2045BW 200×450 200 450 401 200 450 0.71 58 620 2.2 98 FT-ELC-2050BW 200×500 500 449 500 0.93 64 FT-ELC-3060Z 300×600 600 533 2.41 117 FT-ELC-2550BW 250×500 250 500 449 250 500 1.09 80 FT-ELC-3090Z 300×900 300 260 900 854 304 620 920 90 3.23 176 FT-ELC-3060BW 300×600 300 600 549 1.05 115 FT-ELC-4080Z 400×800 800 743 4.1 208 FT-ELC-40100Z 400×1020 400 360 1020 931 404 820 FT-ELC-3070BW 300×700 700 649 296 600 700 1.11 134 FT-ELC-4060BW 400×600 600 549 4 (1+3) 600 20 90 1.45 162 (6+37) 1040 5.8 260 FT-ELC-50100Z 500×1020 1020 931 6.31 325 FT-ELC-4080BW 400×800 400 800 749 396 800 2.10 216 FT-ELC-50150Z 500×1500 500 460 1500 1443 504 1040 1520 8.17 488 FT-ELC-40100BW 400×1000 1000 949 1000 2.35 270 FT-ELC-60100Z 600×1020 1020 931 6.4 390 FT-ELC-5075BW 500×750 500 750 697 496 750 2.50 254 FT-ELC-60150Z 600×1500 600 560 1500 1443 604 1040 1520 9.4 585 FT-ELC-50100BW 500×1000 1000 949 25 1000 90 3.10 338 FT-ELC-6075BW 600×750 600 750 697 596 750 2.60 304 ※磁力はワークの材質、大きさ、厚み、表面粗さによって異なります。 ※別途コントローラーが必要です。 FT-ELC-60100BW 600×1000 1000 949 1000 4.20 405 P.83のマグネットチャック選定表にワークと加工条件を記入していただき、ファックスかメールで販売店または弊社まで直接お問い合わせください。 FT-ELC-7075BW 700×750 750 697 696 750 3.62 700×1000 700 354 FT-ELC-70100BW 1000 949 1000 4.98 473 波型　強力電磁チャック FT-ELC-8075BW 800×750 750 697 4.98 405 FT-ELC-80100BW 800×1000 800 1000 949 796 750 1000 6.78 540 POWERFUL WAVEFORM ELECTROMAGNETIC CHUCK ※別途コントローラーが必要です。 用途：マシニングセンター、プレーナーによる切削加工用 ＥＬＣ-ＢＷＣ型　水冷式マイクロピッチ電磁チャック 特長：セパレータを波型にすることにより磁力を平均化し、 ELC-BWC WATER COOLING MICROPITCH ELECTRO-MAGNETIC CHUCK 　　 磁力アップを図ったタイプの新型マグネットチャックです。 　　 防水型 用途：　平面研削盤用による研削加工用 電源コード-1.25×3C　3M～5M 特長：　水冷式のため、電磁チャックの温度上昇を抑える構造になっています 　　　　　　防水性、耐食性に優れた構造 　　　　　　平行度：０．００５/１００ｍｍ 65 　　　　　　薄物ワークに適しています LLe BeB1 B2 32 16 Le M10 10 継手　2-3/8PT L 黒色樹脂灌注 L2 t 12 単位：ｍｍ 115 品番 外寸 チャック作業面 磁極ピッチ チャック取付け部 高さ 電圧 電流 重量 22 B1 L1 Le t P B2 L2 h H DCV A kg 4-M12 FT-ELC-1530BWC 150×300 300 255 300 0.58 36 L2 FT-ELC-1535BWC 150×350 FT-ELC-1540BWC 150 350 303 146 350 0.65 42 単位：ｍｍ 150×400 400 353 400 0.62 48 品番 外寸 チャック作業面 チャック取付け部 電圧 電流 重量 FT-ELC-1545BWC 150×450 450 403 20 450 B1 L2 DCV A kg FT-ELC-2040BWC 200×400 400 353 115 0.71 54 B1 Be L1 Le 400 0.70 64 FT-ELCN-2050A 220×500 220 179 500 467 224 520 0.91 89 FT-ELC-2045BWC 200×450 200 450 403 196 450 0.78 72 FT-ELCN-2060A 220×600 600 563 620 1.14 106 FT-ELC-2050BWC 200×500 0.90 80 FT-ELCN-2550A 260×500 260 219 500 467 264 520 1.2 105 FT-ELC-2550BWC 250×500 250 500 457 246 500 1.13 100 FT-ELCN-3060A 300×600 300 259 600 563 304 620 1.7 145 FT-ELC-3060BWC 300×600 300 FT-ELCN-4040A 420×400 400 371 420 2.3 135 600 553 4 296 1.33 145 FT-ELC-4060BWC 400×600 600 90 2.03 202 FT-ELCN-4050A 420×500 420 379 500 467 FT-ELC-4080BWC 400×800 800 (1+3) 20 400 747 396 800 2.73 269 FT-ELCN-4080A 424 520 2.6 169 420×800 800 755 820 90 2.8 271 FT-ELC-40100BWC 400×1000 1000 947 1000 2.97 336 FT-ELCN-40100A 420×1000 1000 947 1020 4.1 338 FT-ELC-5050BWC 500×500 500 457 500 2.15 210 FT-ELCN-5050A 500×500 500 467 520 2.8 201 FT-ELC-5060BWC 500×600 FT-ELCN-50100A 500×1000 500 459 1000 947 504 1020 5.4 403 500 600 553 25 2.36 252 FT-ELC-5075BWC 500×750 496 600 750 697 750 120 2.38 315 FT-ELCN-50150A 500×1500 1500 1456 1520 8.0 604 FT-ELC-50100BWC 500×1000 1000 947 1000 3.13 420 FT-ELCN-6060A 600×600 600 563 520 4.0 290 FT-ELC-6050BWC 600×500 500 457 500 2.60 252 FT-ELCN-60100A 600×1000 600 539 1000 947 604 1020 6.3 483 FT-ELC-6060BWC 600×600 FT-ELCN-60150A 600×1500 1520 9.3 725 600 600 553 2.48 302 FT-ELC-6075BWC 600×750 596 600 1500 1456 750 697 750 2.75 378 ※磁力はワークの材質、大きさ、厚み、表面粗さによって異なります。 ※別途コントローラーが必要です。 FT-ELC-60100BWC 600×1000 1000 947 1000 4.30 504 　　Ｐ．８３のマグネットチャック選定表にワークと加工条件を記入していただき、ファックスかメールで販売店または弊社まで直接お問い合わせください。 ※別途コントローラーとクーラント設備が必要です。 4 https://www.firstec.co. jp こちらの商品は都度お見積りの商品になります。 こちらの商品は都度お見積りの商品になります。 https://www.firstec.co. jp 5 h t B2 H B1 継手　2-3/8PT B1 B2 10 3h0 t H

ＥＬＣ-ＢＷ型　マイクロピッチ電磁チャック ＥＬＣ－Ｚ型　強力電磁チャック MICROPITCH ELECTROMAGNETIC CHUCK SUPER POWERFUL ELECTROMAGNETIC CHUCK 用途：　平面研削盤用による薄物小型ワークの精密研削加工用 用途：　マシニングセンター、プレーナーによる切削加工用 特長： 長時間の連続運転でも高い精度を保持する設計 特長：　超強力電磁石により2000ガウス以上の強力な磁束密度を発生させます 　　　　　　防水性、耐食性に優れた構造 　　　　　　１００ｍｍ x １００ｍｍ x １５ｍｍｔ以上のサイズが推奨ワークです 平行度：0.005/100ｍｍ 　　　　　　磁力吸着力：18kgf/cm2以上 　　　　　　薄物ワークに適しています 電源コード 　　　　　　防水型 電源コード 1.25×3C 1.25x3C L1 P Le G L2 G 単位：ｍｍ 品番 外寸 チャック作業面 磁極ピッチ チャック取付け部 高さ 電圧 電流 重量 単位：ｍｍ B1 L1 Le t P B2 L2 h H DCV A kg 品番 外寸 チャック作業面 磁極ピッチ チャック取付け部 電圧 電流 重量 FT-ELC-1530BW 150×300 300 253 300 0.30 28 B1 Be L1 Le P B1 L2 DCV A kg FT-ELC-1535BW 150×350 150 350 301 0.36 33 FT-ELC-2050Z 200×500 500 437 520 1.28 65 FT-ELC-1540BW 150×400 400 349 150 350 400 0.44 48 FT-ELC-2060Z 200×600 200 164 600 533 204 620 1.97 78 FT-ELC-1545BW 150×450 450 401 450 0.57 54 FT-ELC-2080Z 200×800 800 743 820 2.72 104 FT-ELC-2040BW 200×400 400 349 20 400 85 0.61 51 FT-ELC-2550Z 250×500 500 437 1.82 82 FT-ELC-2560Z 250×600 250 214 600 533 (6+29) 254 520 FT-ELC-2045BW 200×450 200 450 401 200 450 0.71 58 620 2.2 98 FT-ELC-2050BW 200×500 500 449 500 0.93 64 FT-ELC-3060Z 300×600 600 533 2.41 117 FT-ELC-2550BW 250×500 250 500 449 250 500 1.09 80 FT-ELC-3090Z 300×900 300 260 900 854 304 620 920 90 3.23 176 FT-ELC-3060BW 300×600 300 600 549 1.05 115 FT-ELC-4080Z 400×800 800 743 4.1 208 FT-ELC-40100Z 400×1020 400 360 1020 931 404 820 FT-ELC-3070BW 300×700 700 649 296 600 700 1.11 134 FT-ELC-4060BW 400×600 600 549 4 (1+3) 600 20 90 1.45 162 (6+37) 1040 5.8 260 FT-ELC-50100Z 500×1020 1020 931 6.31 325 FT-ELC-4080BW 400×800 400 800 749 396 800 2.10 216 FT-ELC-50150Z 500×1500 500 460 1500 1443 504 1040 1520 8.17 488 FT-ELC-40100BW 400×1000 1000 949 1000 2.35 270 FT-ELC-60100Z 600×1020 1020 931 6.4 390 FT-ELC-5075BW 500×750 500 750 697 496 750 2.50 254 FT-ELC-60150Z 600×1500 600 560 1500 1443 604 1040 1520 9.4 585 FT-ELC-50100BW 500×1000 1000 949 25 1000 90 3.10 338 FT-ELC-6075BW 600×750 600 750 697 596 750 2.60 304 ※磁力はワークの材質、大きさ、厚み、表面粗さによって異なります。 ※別途コントローラーが必要です。 FT-ELC-60100BW 600×1000 1000 949 1000 4.20 405 P.83のマグネットチャック選定表にワークと加工条件を記入していただき、ファックスかメールで販売店または弊社まで直接お問い合わせください。 FT-ELC-7075BW 700×750 750 697 696 750 3.62 700×1000 700 354 FT-ELC-70100BW 1000 949 1000 4.98 473 波型　強力電磁チャック FT-ELC-8075BW 800×750 750 697 4.98 405 FT-ELC-80100BW 800×1000 800 1000 949 796 750 1000 6.78 540 POWERFUL WAVEFORM ELECTROMAGNETIC CHUCK ※別途コントローラーが必要です。 用途：マシニングセンター、プレーナーによる切削加工用 ＥＬＣ-ＢＷＣ型　水冷式マイクロピッチ電磁チャック 特長：セパレータを波型にすることにより磁力を平均化し、 ELC-BWC WATER COOLING MICROPITCH ELECTRO-MAGNETIC CHUCK 　　 磁力アップを図ったタイプの新型マグネットチャックです。 　　 防水型 用途：　平面研削盤用による研削加工用 電源コード-1.25×3C　3M～5M 特長：　水冷式のため、電磁チャックの温度上昇を抑える構造になっています 　　　　　　防水性、耐食性に優れた構造 　　　　　　平行度：０．００５/１００ｍｍ 65 　　　　　　薄物ワークに適しています LLe BeB1 B2 32 16 Le M10 10 継手　2-3/8PT L 黒色樹脂灌注 L2 t 12 単位：ｍｍ 115 品番 外寸 チャック作業面 磁極ピッチ チャック取付け部 高さ 電圧 電流 重量 22 B1 L1 Le t P B2 L2 h H DCV A kg 4-M12 FT-ELC-1530BWC 150×300 300 255 300 0.58 36 L2 FT-ELC-1535BWC 150×350 FT-ELC-1540BWC 150 350 303 146 350 0.65 42 単位：ｍｍ 150×400 400 353 400 0.62 48 品番 外寸 チャック作業面 チャック取付け部 電圧 電流 重量 FT-ELC-1545BWC 150×450 450 403 20 450 B1 L2 DCV A kg FT-ELC-2040BWC 200×400 400 353 115 0.71 54 B1 Be L1 Le 400 0.70 64 FT-ELCN-2050A 220×500 220 179 500 467 224 520 0.91 89 FT-ELC-2045BWC 200×450 200 450 403 196 450 0.78 72 FT-ELCN-2060A 220×600 600 563 620 1.14 106 FT-ELC-2050BWC 200×500 0.90 80 FT-ELCN-2550A 260×500 260 219 500 467 264 520 1.2 105 FT-ELC-2550BWC 250×500 250 500 457 246 500 1.13 100 FT-ELCN-3060A 300×600 300 259 600 563 304 620 1.7 145 FT-ELC-3060BWC 300×600 300 FT-ELCN-4040A 420×400 400 371 420 2.3 135 600 553 4 296 1.33 145 FT-ELC-4060BWC 400×600 600 90 2.03 202 FT-ELCN-4050A 420×500 420 379 500 467 FT-ELC-4080BWC 400×800 800 (1+3) 20 400 747 396 800 2.73 269 FT-ELCN-4080A 424 520 2.6 169 420×800 800 755 820 90 2.8 271 FT-ELC-40100BWC 400×1000 1000 947 1000 2.97 336 FT-ELCN-40100A 420×1000 1000 947 1020 4.1 338 FT-ELC-5050BWC 500×500 500 457 500 2.15 210 FT-ELCN-5050A 500×500 500 467 520 2.8 201 FT-ELC-5060BWC 500×600 FT-ELCN-50100A 500×1000 500 459 1000 947 504 1020 5.4 403 500 600 553 25 2.36 252 FT-ELC-5075BWC 500×750 496 600 750 697 750 120 2.38 315 FT-ELCN-50150A 500×1500 1500 1456 1520 8.0 604 FT-ELC-50100BWC 500×1000 1000 947 1000 3.13 420 FT-ELCN-6060A 600×600 600 563 520 4.0 290 FT-ELC-6050BWC 600×500 500 457 500 2.60 252 FT-ELCN-60100A 600×1000 600 539 1000 947 604 1020 6.3 483 FT-ELC-6060BWC 600×600 FT-ELCN-60150A 600×1500 1520 9.3 725 600 600 553 2.48 302 FT-ELC-6075BWC 600×750 596 600 1500 1456 750 697 750 2.75 378 ※磁力はワークの材質、大きさ、厚み、表面粗さによって異なります。 ※別途コントローラーが必要です。 FT-ELC-60100BWC 600×1000 1000 947 1000 4.30 504 　　Ｐ．８３のマグネットチャック選定表にワークと加工条件を記入していただき、ファックスかメールで販売店または弊社まで直接お問い合わせください。 ※別途コントローラーとクーラント設備が必要です。 4 https://www.firstec.co. jp こちらの商品は都度お見積りの商品になります。 こちらの商品は都度お見積りの商品になります。 https://www.firstec.co. jp 5 h t B2 H B1 継手　2-3/8PT B1 B2 10 3h0 t H

ＥＬＣ－Ｕ/ＵＷ型　可傾式電磁チャック標準/細目 ROTARY ELECTROMAGNETIC CHUCK 用途：傾斜面への成形研削作業に適しています 特長：回転角度が手前９０°～後方９０°の間で自由に設定できます 　　 目盛付きの回転軸なので簡単に角度出しができます P L1 Le H1 FT-UW FT-U l2 l1 L2 単位：ｍｍ 品番 外寸 チャック作業面 磁極ピッチ 長さ チャック取付け部 高さ 電圧 電流 重量 B L1 Le H1 P L2 B1 l1 l2 G h1 h2 H2 DCV A kg FT-ELC1530UW 150×300 300 256 418 1.51 37 FT-ELC1535UW 150×350 150 350 304 468 90 136 1.60 41 FT-ELC1545UW 150×450 450 403 100 4 (1+3) 568 100 50 25 14 15 90 1.65 51 FT-ELC2050UW 200×500 FT-ELC2060UW 200 500 457 618 168 1.80 76 200×600 600 553 718 120 1.90 89 単位：ｍｍ 品番 外寸 チャック作業面 磁極ピッチ 長さ チャック取付け部 高さ 電圧 電流 重量 B L1 Le H1 P L2 B1 l1 l2 G h1 h2 H2 DCV A kg FT-ELC1030U 100×300 100 300 258 418 95 0.20 23 FT-ELC1325U 125×250 125 250 198 368 90 0.18 24 FT-ELC1530U 150×300 150 300 258 418 136 0.20 37 FT-ELC1535U 150×350 350 288 100 15 (3+12) 468 50 25 14 15 90 0.25 41 FT-ELC1545U 150×450 450 408 568 100 0.30 51 FT-ELC2050U 200×500 200 500 438 618 120 FT-ELC2060U 600 528 718 168 0.40 76 200×600 0.50 89 ＨＥＳ－Ｔ型　電磁チャック用コントローラー CONTROLLER FOR ELECTROMAGNETIC CHUCK 用途：交流電源からの入力を直流に整流し、電磁チャックに出力します 特長：全てのファーステック電磁チャックにご使用できます 　　 電磁チャックの残留吸着力を軽減するための脱磁機能がついています（脱磁時間調整可能）　　　 　　 　　 出力電圧がＬＥＤで表示されます。　 　　 電磁チャックの入力電流の１．５倍以上の出力があるコントローラーを選択してください FT-HES-110T, 115T, 200T FT-HES-105T W H W H FIRSTEC 単位：ｍｍ 品番 入力電源（ＡＣ） 出力 外寸 AC100V AC200V 電流(A) L W H 冷却用ファン 重量 kg FT-HES-105T 単相100V DC 0-80V -- 5A 198 138 122 なし 3 FT-HES-110T 単相100V/200V DC 0-80V DC 0-80V 10A 150 330 260 付属 16 FT-HES-115T 単相200V -- DC 0-80V 15A 150 330 260 付属 21 FT-HES-200T 単相200V -- DC 0-80V 20A 180 385 295 付属 26.2 ご注文時に１００Ｖか２００Ｖのどちらかをご指定ください ＥＰＭ-３０Ｓ型　永電磁チャック用コントローラー CONTROLLER FOR ELECTRO-PERMANENT MAGNETIC CHUCK 用途：交流電源からの入力を直流に整流し、出力を調整します。 特長：出力を調整することで磁力の強弱が調整できます。 　　 脱磁機能はありません。 W L 単位：ｍｍ 品番 入力電源（ＡＣ） L W H 重量 FT-EPM-30S 三相　２００Ｖ 330 300 120 7ｋｇ 6 https://www.firstec.co. jp こちらの商品は都度お見積りの商品になります。 L H B H2 B1 h1 G h2 L

ＥＬＣ－Ｕ/ＵＷ型　可傾式電磁チャック標準/細目 マグネットチャック選定について ROTARY ELECTROMAGNETIC CHUCK HOW TO CHOOSE THE APPROPRIATE MAGNETIC CHUCK 用途：傾斜面への成形研削作業に適しています 特長：回転角度が手前９０°～後方９０°の間で自由に設定できます マグネットチャックには、永磁チャック、永電磁チャック、電磁チャックの３種類があります。それぞれのチャックは磁極の間隔によって何種類 　　 目盛付きの回転軸なので簡単に角度出しができます かのチャックがあります。また、一部には永電磁チャックEEPMシリーズのように磁極の大きいチャックもあります。 P それぞれのチャックにはそれぞれの特長があり、お客様の使用方法に合った適切なマグネットチャックを選ぶことが重要になります。 L1 Le 門型マシニングセンターにおいて、マグネットチャックを利用して多くのワークを一度に短時間にセットすることによるワークの段取り時間短 縮、治具製作の代わりにマグネットチャックを使用して治具製作費用の削減と、マグネットチャックには多くの利点があります。 H1 初めてマグネットチャックの利用を検討されるお客様にはテスト加工用デモ機も用意しています。　段取り時間の短縮や治具製作コスト削 減等の改善を検討されているお客様は一度マグネットチャックの採用もご検討してみてはいかがでしょうか。 FT-UW FT-U l2 l1 L2 永磁チャック 永電磁チャック 電磁チャック 構造 内部の永久磁石をレバー操作で磁力 内部の永久磁石を電気の力で磁力の 内部の電磁石に電流を流すことで磁力 単位：ｍｍ のON/OFF切り替えを行う ON/OFF切り替えを行う を発生させる 品番 外寸 チャック作業面 磁極ピッチ 長さ チャック取付け部 高さ 電圧 電流 重量 電源が不要 ON/OFF切り替えの時だけ電気を使 電気で制御するため、磁力の調整が可 B L1 Le H1 P L2 B1 l1 l2 G h1 h2 H2 DCV A kg 用 能 FT-ELC1530UW 150×300 300 256 418 1.51 37 FT-ELC1535UW 150×350 150 350 304 4 468 90 136 1.60 41 ON/OFF切り替え前だけ磁力の調整 通常脱磁機能もあるため、脱磁が容易 FT-ELC1545UW 150×450 450 403 100 利点 が可能 にできる。 FT-ELC2050UW (1+3) 568 100 50 25 14 15 90 1.65 51 200×500 200 500 457 618 1.80 76 FT-ELC2060UW 200×600 600 553 718 120 168 1.90 89 アルニコ磁石とネオジム磁石の組み合 わせで非常に強力な磁力を発生させる 単位：ｍｍ ことができる 品番 外寸 チャック作業面 磁極ピッチ 長さ チャック取付け部 高さ 電圧 電流 重量 B L1 Le H1 P L2 B1 l1 l2 G h1 h2 H2 DCV A kg 吸着後はケーブルを外せる。 FT-ELC1030U 100×300 100 300 258 418 95 0.20 23 磁力が一定で、磁力調整が不可能 脱磁機能がない 常に電力を消費。 FT-ELC1325U 125×250 125 250 198 368 90 0.18 24 FT-ELC1530U 150×300 FT-ELC1535U 150 300 258 418 288 100 15 136 0.20 37 欠点 脱磁機能がない 電磁石による熱の発生 150×350 350 (3+12) 468 50 25 14 90 0.25 41 FT-ELC1545U 150×450 450 100 15 408 568 0.30 51 常にケーブルで接続 FT-ELC2050U 200×500 200 500 438 618 120 0.40 FT-ELC2060U 200×600 600 168 76 528 718 0.50 89 ●加工方法別適用チャック一覧表 加工種類 機械名 適用チャック（代表機種） ＨＥＳ－Ｔ型　電磁チャック用コントローラー CONTROLLER FOR ELECTROMAGNETIC CHUCK 用途：交流電源からの入力を直流に整流し、電磁チャックに出力します 重切削 永磁：ECB 特長：全てのファーステック電磁チャックにご使用できます 永電磁：EEPM-A、EEPM-B 　　 電磁チャックの残留吸着力を軽減するための脱磁機能がついています（脱磁時間調整可能）　　　 門型マシニングセンタ 　　　　EEPM-D、EEPM-E 　　 　　 出力電圧がＬＥＤで表示されます。　 ５軸マシニングセンタ 　　 電磁チャックの入力電流の１．５倍以上の出力があるコントローラーを選択してください 大 プレーナー 一般切削 マシニングセンタ FT-HES-110T, 115T, 200T FT-HES-105T W H 立型旋盤 永磁：FT-HMT フライス盤 永電磁：FT-EPM W H FIRSTEC 電磁：FT-ELC 永電磁：EPM-B、 軽切削 　　　　EPM--W 電磁：ELC-A、 　　　ELC-BW 永磁 ： FT-W 単位：ｍｍ 加 FT-VW 品番 入力電源（ＡＣ） 出力 外寸 L 冷却用ファン 重量 AC100V AC200V 電流(A) W H kg 工 重研削 FT-HES-105T 単相100V DC 0-80V -- 5A 198 138 122 なし 3 FT-HES-110T 単相100V/200V DC 0-80V DC 0-80V 10A 150 330 260 付属 16 負 FT-HES-115T 単相200V -- DC 0-80V 15A 150 330 260 付属 21 FT-HES-200T 単相200V -- DC 0-80V 20A 180 385 295 付属 26.2 荷 ご注文時に１００Ｖか２００Ｖのどちらかをご指定ください 一般研削 平面研削盤 永磁 ： ロ ータリー研削盤 FT-E ＥＰＭ-３０Ｓ型　永電磁チャック用コントローラー 永磁： FT-V CONTROLLER FOR ELECTRO-PERMANENT MAGNETIC CHUCK FT-FCD、 FT-B 永磁： FT-MCD 用途：交流電源からの入力を直流に整流し、出力を調整します。 特長：出力を調整することで磁力の強弱が調整できます。 超薄型 　　 脱磁機能はありません。 精密研削 FT-MTW FT-MTS W L 垂直型 FT-MWS 永磁： 超硬用FT-HMR 超硬用FT-HMTR 放電加工機 放電加工 ワイヤカット加工機 単位：ｍｍ 品番 入力電源（ＡＣ） L W H 重量 FT-EPM-30S 三相　２００Ｖ 330 300 120 7ｋｇ 吸着力 大 6 https://www.firstec.co. jp こちらの商品は都度お見積りの商品になります。 https://www.firstec.co. jp 7 L H B H2 B1 h1 G h2 L

マグネットチャックの吸着力について MAGNETIC FORCE OF MAGNETIC CHUCK マグネットチャックの吸着力について ①　磁束密度 ワーク内を通る磁束が多ければ多いほど吸着力は増加 します。このためワーク内にできるだけ多くの磁束を通す ことが重要となります。（図1） 小 磁束密度 大 図１ ②　接地面積 ワークがマグネットチャック表面に接地する面積が大きけ れば大きいほど吸着力は増加します。必ずS極とN極がつ ながるように設置する必要があります。（図2）（図3） ③　ワーク材質 小 接地面積 大 図２ 吸着させるワークの材質によって透磁率が異なり、透磁 率が異なると吸着力が強くなったり、弱くなったり、全く 吸着しなくなったりします。（図4） 加工面 接地面 ④　ワークの表面粗さ 強 吸着力 弱 吸着させるワークの表面が粗く、隙間（エアギャップ）が 図３ できる場合、吸着力は低下します。（図5） 透磁率 材　　　質 100％ SS400 強 ⑤　ワークの推奨サイズ 98％ S500C、SCM420 90％ SK3 ワークは必ず4つ以上の磁極にまたげる大きさのもので 80％ SUS430、FCD600、SKH51 吸着力 なければなりません。これより小さい場合はご相談くださ 70％ SKD11、FC250 い。 銅、アルミ、チタン 0％ SUS200、SUS300番台 ゼロ 図４ ⑤　ワークの推奨厚さ ワークの推奨厚さは30ｍｍです。30ｍｍを下回る場合 は吸着力が図6の通り低下します。薄いワークの場合は 専用のマグネットチャックを使うといい場合があります。 お問い合わせください。 小 エアギャップ 大 図５ ⑥　残留磁気について ワークの材質によっては残留磁気が残るものがあります。 ワーク厚さ 吸着力 永電磁チャックには脱磁機能がありませんので、脱磁器 30mm 100% を用いて脱磁する必要があります。 20mm 85% 10mm 50% 図６ 8 https: / /www.f i rstec.co. jp 小 吸着力 大 小 吸着力 大 小 吸着力 大

マグネットチャックの吸着力について マグバイス選定表 MAGNETIC FORCE OF MAGNETIC CHUCK APPLICATION OF MAG VISE ＦＡＸ送信先：072-960-3399 日付：　　　 年　　　　月　 　　日 マグネットチャックの吸着力について メール送信先：info@firstec.co.jp マグバイス選定表 株式会社ファーステック ＴＥＬ　072-960-3340 ①　磁束密度 会社名 ワーク内を通る磁束が多ければ多いほど吸着力は増加 します。このためワーク内にできるだけ多くの磁束を通す 部署 ことが重要となります。（図1） ご担当者様名 メールアドレス 小 磁束密度 大 ご住所 図１ ②　接地面積 ＴＥＬ ＦＡＸ ワークがマグネットチャック表面に接地する面積が大きけ ワーク材質 れば大きいほど吸着力は増加します。必ずS極とN極がつ Material ながるように設置する必要があります。（図2）（図3） ワークサイズ Size 　最大寸法 　Maximum 長さ Length（　　　　　　　　）ｘ 幅 Width（　　　　　　　　　）ｘ 高さ Height（　　　　　　　　　） ③　ワーク材質 小 接地面積 大 　最小寸法 図２ 　Minimum 長さ Length（　　　　　　　　）ｘ 幅 Width（　　　　　　　　　）ｘ 高さ Height（　　　　　　　　　） 吸着させるワークの材質によって透磁率が異なり、透磁 使用工具 率が異なると吸着力が強くなったり、弱くなったり、全く Tools 吸着しなくなったりします。（図4） 加工面 加工深さ 一刃あたり： 加工条件 Cutting Depth Cutting　Depth per Tooth Conditions 工作機械種類 切削油 接地面 Machine Tools Cutting Oil 有　（　　　　　　　　　　　）　・　なし メーカー名 型式 ④　ワークの表面粗さ 強 吸着力 弱 Manufacturer Article No. テーブル寸法 周囲温度 吸着させるワークの表面が粗く、隙間（エアギャップ）が 図３ Table Size Temperature できる場合、吸着力は低下します。（図5） 図面 Drawing 有　　　　　・　　　　　無 透磁率 材　　　質 ※現場にてお打ち合わせ、現場にてデモ機によるテスト加工可能です。お気軽にお問い合わせください。 100％ SS400 強 ⑤　ワークの推奨サイズ 98％ S500C、SCM420 加工方法・図面 90％ SK3 ワークは必ず4つ以上の磁極にまたげる大きさのもので 80％ SUS430、FCD600、SKH51 吸着力 なければなりません。これより小さい場合はご相談くださ 70％ SKD11、FC250 い。 銅、アルミ、チタン 0％ SUS200、SUS300番台 ゼロ 図４ ⑤　ワークの推奨厚さ ワークの推奨厚さは30ｍｍです。30ｍｍを下回る場合 は吸着力が図6の通り低下します。薄いワークの場合は 専用のマグネットチャックを使うといい場合があります。 お問い合わせください。 小 エアギャップ 大 図５ ⑥　残留磁気について ワークの材質によっては残留磁気が残るものがあります。 ワーク厚さ 吸着力 永電磁チャックには脱磁機能がありませんので、脱磁器 30mm 100% を用いて脱磁する必要があります。 20mm 85% 10mm 50% ※図面は加工前と加工後の図面をお知らせください。 図６ 8 https: / /www.f i rstec.co. jp https://www.firstec.co. jp 9 小 吸着力 大 小 吸着力 大 小 吸着力 大

10 https://www.firstec.co. jp

https://www.firstec.co. jp 11 10 https://www.firstec.co. jp

ファーステック製品一覧 その他のそれぞれの単品カタログもご用意しております。弊社ホームページからダウンロードしていただけます。ご要望いただきましたら、お送りさせていただきます。 ゼロポイントシステム 精密バイス ワイヤーカットバイス パンチフォーマー スクロールチャック 永磁チャック 電磁チャック マグバイス リフティングマグネット 永電磁リフティングマグネット パイテープ ドリル研磨機 研削盤用永電磁チャック 自動化システム ラウンドスリング ※全商品 PL 保険（生産物賠償責任保険）加入済み ※本製品の修理、保証についてはお買い上げの販売店様または弊社にご依頼ください。 ※このカタログに収録した製品の型式・外観・仕様・価格については予告なく変更 する場合があります。予めご了承ください。 ※主な製品の動画、詳細情報や最新情報は当社ホームページまたはイプロス当社サイトにて 　ご覧いただけます。 ※2024 年 11 月 1 日現在の情報です。 　（価格につきましては、予告なく変更する場合があります。） 取扱店 株式会社ファーステック 〒578-0911 大阪府東大阪市中新開1-15-11 TEL(072)960-3340 FAX(072)960-3399 ●Ｅメールアドレス info@firstec.co.jp ●ホームページアドレス https://www.firstec.co.jp ●イプロス当社サイト http://premium.ipros.jp/firstec ●YouTube 当社チャンネル https://www.youtube.com/user/FirstecJapan FIR-20241101
