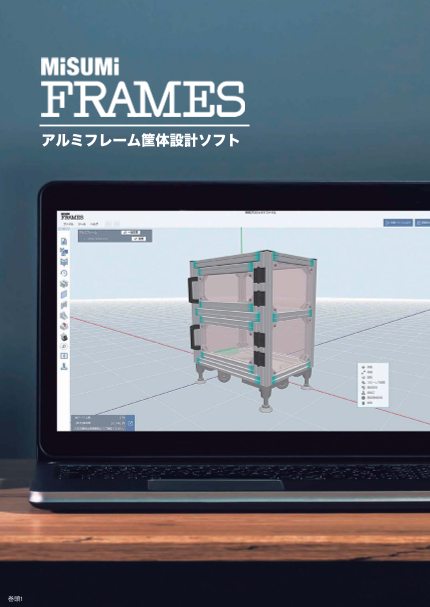

FRAMES

アルミフレーム筐体設計ソフト 巻頭1

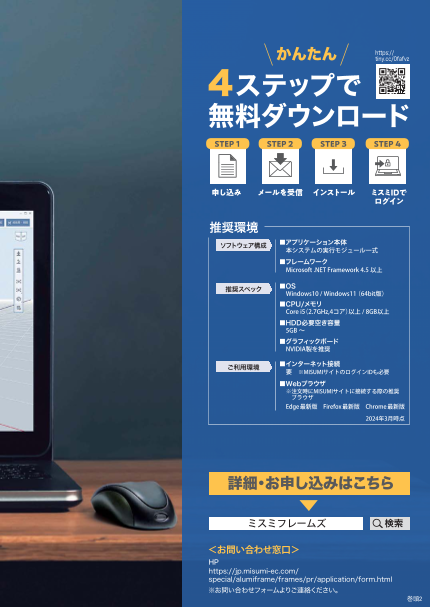

かんたん https:// tiny.cc/0fafvz 4ステップで 無料ダウンロード STEP１ STEP 2 STEP 3 STEP 4 申し込み メールを受信 インストール ミスミIDで ログイン 推奨環境 ソフトウェア構成 ■アプリケーション本体 本システムの実行モジュール一式 ■フレームワーク Microsoft .NET Framework 4.5 以上 推奨スペック ■OS Windows10 / Windows11（ 64bit版） ■CPU/メモリ Core i5（2.7GHz,4コア）以上 / 8GB以上 ■HDD必要空き容量 5GB ～ ■グラフィックボード NVIDIA製を推奨 ご利用環境 ■インターネット接続 要　※MISUMIサイトのログインIDも必要 ■Webブラウザ ※注文時にMISUMIサイトに接続する際の推奨 　ブラウザ Edge最新版　Firefox最新版　Chrome最新版 2024年3月時点 詳細・お申し込みはこちら ミスミフレームズ 検索 ＜お問い合わせ窓口＞ HP https://jp.misumi-ec.com/ special/alumiframe/frames/pr/application/form.html ※お問い合わせフォームよりご連絡ください。 巻頭2

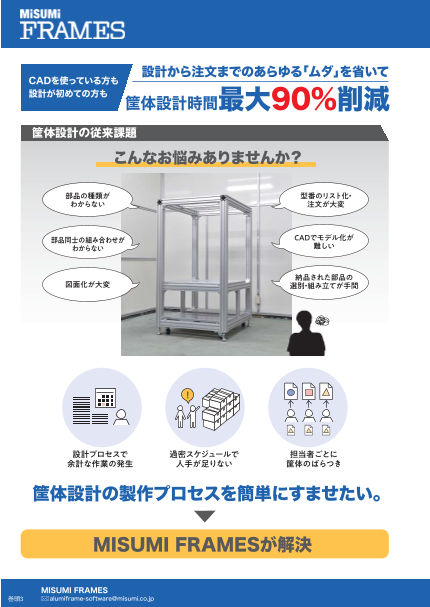

設計から注文までのあらゆる「ムダ」を省いて　 CADを使っている方も 設計が初めての方も 筐体設計時間最大90％削減 筐体設計の従来課題 こんなお悩みありませんか？ 部品の種類が 型番のリスト化・ わからない 注文が大変 部品同士の組み合わせが CADでモデル化が わからない 難しい 納品された部品の 図面化が大変 選別・組み立てが手間 ！ 設計プロセスで 過密スケジュールで 担当者ごとに 余計な作業の発生 人手が足りない 筐体のばらつき 筐体設計の製作プロセスを簡単にすませたい。 MISUMI FRAMESが解決 MISUMI FRAMES 巻頭3 alumiframe-software@misumi.co.jp

ダウンロード無料！ CADソフト不要！ インストールしてすぐにご利用いただけます https://tiny.cc/0fafvz お絵描き感覚で本格的な設計ができる アルミフレーム筐体設計ソフト 「MISUMI　FRAMES（ミスミフレームズ）」です。 　 未経験者でも簡単なマウス操作でアルミフレーム筐 体を設計でき、MISUMIサイトを経由し注文まで 完結することができます。 ミスミのアルミフレーム販売で培った膨大な商品 データベースを基に独自に開発した技術と機能で、 従来のCADソフトの筐体設計プロセスで抱える課 題を解決します。 詳しくはこちら https://tiny.cc/svtgvz 特長 Point 1 Point 2 Point 3 チュートリアル機能搭載で 中間ファイルを介して 部品表作成や 初めてでも安心 CADソフトとの連携も可能 見積もり・注文も簡単 製造業で欠かせない さまざまな筐体が短時間で設計可能です。 設計時間15分 設計時間20分 詳細・お申し込みはこちら▶ ミスミフレームズ 検索 巻頭4

導入実績とお客さまの声 2020年2月からサービス開始後、累計ユーザー数7万5千人／利用企業様3万5千社を突破し、 現在もユーザー数が増え続けています。 FRAMESを導入し、筐体設計の課題や悩みを解決したというお声を多くいただいています。 手戻りの多かった設計フローが MISUMI FRAMESで劇的に改善 80000 60000 40000 2023 20000 2022 2021 0 2020 累計ユーザー数7.5万人 新熱工業株式会社様 利用企業３.5万社を突破 工業用ヒーターの専門メーカー・加熱機器装置 （2024年3月現在） 導入のきっかけ ・課内で3DCADを導入し始めた時期に上司から紹介され、 とても使い勝手がよかったから 導入効果 ・従来のフローに比べて、部品注文時の個数や長さの間違い が激減した ・これまで億劫に感じていた追加工や扉の製作も驚くほど簡単 になった MISUMI FRAMES 巻頭5 alumiframe-software@misumi.co.jp

ダウンロード無料！ CADソフト不要！ インストールしてすぐにご利用いただけます https://tiny.cc/0fafvz インタビュー完全版はこちらから！ https://tiny.cc/4fafvz 部品表作成機能が便利！ 部品の注文ミスもなくなった ゼンウェルオーダード株式会社様 パーツフィーダーを中心とした省力機器などの 開発・設計・製作 導入のきっかけ ・お客さまから3Dデータの要望がありどんなもの か興味があったから 導入効果 ・人工的に図面を見ながら部品表を作成していた時に発生していた寸法や数 量のミスがなくなった ・これまで描いてこなかったアイソメ図やバルーン番号を図面に簡単に挿入で き、現場とイメージの共有がしやすくなった 「すごい」「簡単」「楽しい」 営業の私でも簡単に筐体設計できた！ 北斗テクノ株式会社様 流体・電気機器のアッセンブリ、安全カバー・架台の製作、 治工具の設計・製作、搬送用機器および装置の設計・製作 導入のきっかけ ・3Dは触れたことがなく難しいイメージがあった が、お絵かき感覚ですぐに使えたから 導入効果 ・型番や部品表は自動作成、そのまま注文もできる！ 今までの煩わしかった 作業が一気に解決した ・MISUMI FRAMESの3Dデータで、締結箇所の確認をすることでスムー ズに組み立てを行うことができるようになった 詳細・お申し込みはこちら▶ ミスミフレームズ 検索 巻頭6

商品を選んでアルミフレームをつなぐとナットやブラケットが自動 部品自動配置 で配置されます。 FRAMESで設計後、中間ファイルを介してご利用のCADにイン CAD連携 ポートすることができるので、干渉や配置確認にご活用いただけ ます。 STEP Para solid DXF MISUMI FRAMES 巻頭7 alumiframe-software@misumi.co.jp

ダウンロード無料！ CADソフト不要！ インストールしてすぐにご利用いただけます https://tiny.cc/0fafvz パネルも扉も アルミフレームと締結部品だけでなく、パネ ル、扉、安全柵、付属部品など、本カタログ 安全柵も に掲載されている標準品も多数搭載されてい ます。これらも簡単に配置することができます。 魅力的な機能満載 ３Dモデルの構成から型番を読み込み自動で部品表を作成。 見積もり・注文 見積もりもソフト上で実施できます。 見積もり後はMISUMIサイトに連携して注文も可能、部品表の出力も 可能なため、さまざまな注文方法（→巻頭11）に対応しています。 MISUMIサイトに 部品表を連携して注文 部品表・見積もり結果を Excelで出力 詳細・お申し込みはこちら▶ ミスミフレームズ 検索 巻頭8

ソフトをインストールしたら… お好みの環境設定に変更しましょう。 また初めて操作をする方に向けて サポートコンテンツを多数ご用意しております。 MISUMIサイトのログインIDと パスワードでログインします。 お好みの環境設定に ■画面構成 1 2 3 1 ヘッダーメニュー 2 挿入メニュー 3 カメラコントロール ソフト環境の設定/確認、 テンプレートや部品を 視点変更、移動など 外部ファイル出力に使用します。 一覧から選んで挿入します。 カメラ操作に使用します。 ■マウスの設定 マウス操作は「FRAMES標準」に加え、普段お使い のCADソフトに近い環境で設計することができます。 まずは、マウスを お好みの設定に 変更してみましょう。 部品選択： 左クリックまたは左ドラッグ カメラ移動： 中ドラッグ カメラ回転： 右ドラッグ ズームイン・アウト：中スクロール MISUMI FRAMES 巻頭9 alumiframe-software@misumi.co.jp

ダウンロード無料！ CADソフト不要！ インストールしてすぐにご利用いただけます https://tiny.cc/0fafvz （ミスミフレームズ）サポート マニュアルやよくある質問で使い方をサポート！ 初めての方に向けて、お客さまの設計事例も多数公開しています。 https://tiny.cc/7fafvz ■操作方法を知る アルミフレーム筐体設計ソフト マスターブック もっと極めたい マスターブック 見ながら操作練習 動画チュートリアル https://jp.misumi-ec.com/pdf/fa/manual/frames/ https://jp.misumi-ec.com/special/alumiframe/ frames_masterbook.pdf frames/support/how_to_use/ ■筐体設計方法を知る 設計方法、商品を知る アルミフレーム総合情報サイト ダウンロードも可能 設計事例 https://jp.misumi-ec.com/special/alumiframe/ https://jp.misumi-ec.com/special/alumiframe/ frames/support/case_study/ 操作に関して困ったことやご不明点はお問い合わせ窓口に！ https://tiny.cc/afafvz 詳細・お申し込みはこちら▶ ミスミフレームズ 検索 巻頭10

FRAMESオリジナルの注文方法 FRAMESではオリジナルの注文方法が2種類ございます。 お客さまのご希望にあわせて納品までサポートいたします。 組立出荷（組立見積機能） 特許取得 設計した筐体を組み立てた状態でお届け 組立出荷時の運送費・組立費をソフト内で即時に見積もりすることができるサービス「組立見積機能」。 見積もり完了後「%ASSY-」で始まる「組立型番」が発行されます。 組立型番でご注文いただくと、設計した筐体を組み立てた状態でお届けします。 組立工数が確保できないときに 専門スタッフにおまかせください 組み立ての専門スタッフが高い精度で 組み立ててお届けします 生産性があがる！ 工数削減に！ 安心組み立て！ ■これまで 1日 10日 7日 10～15日 構想 詳細設計 作図 見積もり 納品待ち 待ち 約1か月 部品納品/社内組み立て ■FRAMES「組立見積機能」 1日 1～3日 5～13日 FRAMES 構想 ・設計・見積もり 納品待ち ・組み立て 最大3週間短縮 MISUMI FRAMES 巻頭11 alumiframe-software@misumi.co.jp

ダウンロード無料！ CADソフト不要！ インストールしてすぐにご利用いただけます https://tiny.cc/0fafvz お急ぎの方にもおすすめ！納得の３つの理由 ■5秒で見積もり 設計データを使ってそのままFRAMES上で部材 費、組立費、運送費の見積もりができます。 ■FRAMES上で完結 組立費や運送費は設計データを元に自動計算さ れるので、面倒なやり取りが発生しません。 ■最短5日目出荷 注文した後は待つだけ！ 組み立てて最短5日目で出荷します。 圧倒的スピード感！ 最短5日目出荷！組立見積機能について　　　　　 https://tiny.cc/bfafvz まとめ出荷（まとめ型番機能） 設計した筐体の部品をまとめてお届け 「まとめ型番機能」は、筐体の構成部品を一つの「まとめ型番」にする機能です。まとめた後は、MISUMIサイト と連携して注文ができます。見積もり完了後「%RDAF-」で始まるまとめ型番が発行されます。 一つの型番で管 理することができ、部品がまとまって同日に届くので「届いた部品の仕分けが面倒」というお悩みを解決します。 バラバラに届いたりせずに 商品がまとまって届く 「届いた部品の仕分けが面倒」 なんてこともありません 詳細・お申し込みはこちら▶ ミスミフレームズ 検索 巻頭12

安全柵の新提案 安全柵レイアウト設計機能 視覚化 自動化 商品多様化 安全柵の設計をより効率的に！ ＜利用例＞ FRAMESの拡張機能を使ってみたい方 こんな方におすすめ 安全柵設計の効率化を図りたい方 アルミフレーム筐体設計ソフトに興味がある方 https://tiny.cc/dfafvz 機能の概要をみる MISUMI FRAMES 巻頭13 alumiframe-software@misumi.co.jp

ダウンロード無料！ CADソフト不要！ インストールしてすぐにご利用いただけます https://tiny.cc/0fafvz 線を引くように直感で操作できるレイアウト設計機能を搭載しました。 安全柵の選定～配置～注文連携までをFRAMESで完結します。 視覚化、自動化 かんたん3ステップ 線でレイアウト描画 自由にスペック選定 1クリック3D変換 視覚化、自動化 安心の設計サポート ▼線画でのレイアウト設計 ▼コア機器を配置して作図 ▼部品自動配置 商品多様化 選べる安全柵ユニット ▼ユニットの種類 用途に応じた6種類から選択できます。 ▼アクセサリ品 インター 安全 積層 ロック スイッチ 安全柵 吊り引戸 折れ戸 信号灯 プラグ （非接触） 安全 支え スイッチ フレーム 安全柵用 開き戸 パーテーション スライド扉 （接触） セット 配線ラック ▼納入形態 設計した安全柵ユニットを2種類の納入形態から選択できます。 組み立て品として作成 未組み立て品として作成 フェンスネットやパネルをアルミフレームと　　　　 フェンスネットやパネル、アルミフレームを 組み付けた状態でお届けします。 組み付ける前の状態でお届けします。 詳細・お申し込みはこちら▶ ミスミフレームズ 検索 巻頭14

アルミフレーム組立出荷サービス アルミフレーム組立出荷サービスとは アルミフレーム組立出荷サービスは、お客さまの 作成したMISUMI FRAMESデータやポンチ絵、 CADデータをもとに、ユニットを設計・組立出荷す るサービスです。 お客さまの設計および組立時間の削減にお役立てく ださい。 組立出荷サービスについて詳しくはこちら https://tiny.cc/ffafvz こういった場合、ご相談ください 取り付けたい部品が FRAMESに搭載されていない FRAMES以外で設計している 　　　　　　 で作成した 板金を取り付けたい ご利用タイプ FRAMES設計 ポンチ絵/CADソフト設計 設計完結 設計未完結 FRAMES 組立見積機能 組立出荷サービスをご利用ください FRAMESで完結できる場合は FRAMESで設計が完結できない場合や、 便利な組立見積機能がございます。 その他CADソフト、ポンチ絵で筐体設計をされている方が対象です。 巻頭11をご確認ください。 お客さまの設計データをもとに、ミスミで最終設計を行い組み立てて納品いたします。 <見積もり依頼に必要なもの> FRAMESをご利用の方 　・作成中のFRAMESデータ(拡張子：rdicf) 　・他部品を取り付けるための指示書 ポンチ絵/CADソフトをご利用の方 　・ポンチ絵 or その他CADデータ アルミフレーム組立出荷サービス 巻頭15 p-alumi@misumi.co.jp

組立出荷サービスのお申し込みはコチラから https://tiny.cc/efafvz 見積から注文までの流れ STEP1 申し込みフォームからお客さま情報を記入 申し込み 申し込みフォーム入力完了後、入力いただいたメールアドレスへ自動送信メールを送付い たします。 メール内にエントリーの流れが記載されておりますので、内容をご確認いただきSTEP2 へお進みください。 STEP2 エントリーシートをご記入いただき構想図と併せてメール送信 エントリーシート メール内のご説明に従ってエントリーシート記入後、構想図に添えてメールでご送付くだ 記入 さい。 巻頭15のご利用タイプに該当する各種必要なデータをご提出ください。 meviy品の組み付けをご希望の方は、meviyで発行した型番と3Dデータをお送りください。 STEP3 アルミフレーム組立出荷サービスにて内容確認・図面作成 図面作成・ 確認 ご提出いただいたCADデータの確認・修正、ポンチ絵でのご依頼の場合は設計・図面作 成を行います。 STEP4 メールにて見積書をご提出 見積回答 サービス窓口にて見積書を作成し、提出いたします。 部材の変更などが必要な場合は、再度お見積もりいたします。 STEP5 ＜MISUMIサイト＞見積・注文ページからご注文ください 注文 型番と数量を入力のうえ、ご注文ください。 ※ご不明点があれば、サービス窓口よりお問い合わせください 組立工場から出荷 出荷 車上渡しとなりますので、荷降ろしはお客さまにて行うものとなります。 受け取り時には十分なスペース、人員、機材などを確保してください。 アルミフレーム組立出荷サービスは　　　　　　品にも対応しています。 詳しくは巻頭17をご確認ください。 詳細・お申し込みはこちら▶ ミスミ　アルミフレーム組立出荷 検索 巻頭16

アルミフレーム組立出荷サービス ■ で作成した部品も取り付けいたします アルミフレーム組立出荷サービスでは、meviyで作成した部品も取り付け可能です。 取り付ける部品の型番とCADデータで取り付け位置の指示書をお送りください。 品を取り付けた場合のご利用例 3Dデータをアップロードするだけで、 即時にmeviy品の価格と出荷日を確認できます。 発行型番は繰り返し注文いただけます。 注意事項 【meviy品の対応について】 ・当サービスでの見積もり代行は承っておりませんので商品型番の取得はお客さまご自身でご対応ください。 ・組み付け後の動作・機能保証はいたしかねます。 ・meviy品と筐体のはめあい確認はいたしませんので、ご設計時に十分ご注意ください。 ・組立出荷のお見積もり依頼時にお客さまが作成された商品型番と3Dモデルデータのご提出をお願いいたします。 ・組み立て時にmeviy品を組み付けできないことが判明した場合、 型番の再発行・追加購入のご依頼を差し上げる場合がございます。 ・meviy品の数量変更や見積有効期限切れの場合、お客さまご自身で再見積もりをお願いいたします。 品を取り付けたい場合はコチラ https://tiny.cc/hfafvz アルミフレーム組立出荷サービス 巻頭17 p-alumi@misumi.co.jp

組立出荷サービスのお申し込みはコチラから https://tiny.cc/efafvz ご利用例 ■架台 部品点数 48点 部材費 約1万円 外形寸法 300mm×306mm×300mm 組立費 約1.2万円 出荷日 5日目出荷 運送費 約0.6万円 ■装置カバー 部品点数 225点 部材費 約12万円 外形寸法 1,400mm×1,200mm×900mm 組立費 約4万円 出荷日 8日目出荷 運送費 約2.4万円 ■作業台 部品点数 133点 部材費 約5.6万円 外形寸法 800mm×500mm×1,600mm 組立費 約2.7万円 出荷日 8日目出荷 運送費 約2.4万円 ■台車 部品点数 240点 部材費 約14万円 外形寸法 660mm×860mm×961mm 組立費 約4万円 出荷日 8日目出荷 運送費 約0.6万円 ■作業ブース 部品点数 1260点 部材費 約90万円 外形寸法 5,722mm×3,148mm×3,411mm 組立費 約56万円 出荷日 25日目出荷 運送費 約3.2万円 ※送料は納品場所により異なります ※運送費は東京都千代田区エリアに配送した場合です ※表示価格は税別です ※出荷日について設計時間は含まれておりません ※掲載されている価格は2024年3月時点のものです。最新情報はMISUMIサイトにてご確認ください 詳細・お申し込みはこちら▶ ミスミ　アルミフレーム組立出荷 検索 巻頭18

アルミフレーム組立出荷サービス ご利用にあたって サービス利用規約 ■耐荷重、荷重計算について 組立完成品の耐荷重・強度につきましては、使用環境による影響を考慮できかねるため弊社では計算・保 証いたしかねます。 使用可否につきましては、カタログに記載されている耐荷重データを元にお客さまにてご判断くださいます ようお願い申し上げます。 アルミフレームの強度目安表・強度計算式は右記QRコードよりご確認をお願いいたします。 https://tiny.cc/ovafvz ■使用方法などに関する注意事項について 人が乗る用途、静荷重以外の荷重がかかる用途、吊り下げた状態での使用、コンクリート流し込みによる 基礎との接続方法は想定しておりません。 弊社での組み立て有無に関わらず、当該用途および方法での使用により問題が生じた場合につきましても 保証の範囲外となります。 ■免責事項について 商品のご使用前に以下の検査を実施いただきますようお願い申し上げます。 検査により、万が一不具合がみつかった場合はお問い合わせ窓口までお知らせください。 商品の製作および組み立てについては細心の注意を払っておりますが、商品の性質上、切断面 が鋭利な可能性がございます。商品のお取り扱いの際は、手袋などの保護具をご着用ください。 図面設計にあたって ●図面設計を組立出荷サービスの一環として無料で行っているため、部材注文のみのお客さまはご利用いただ 　けません。 ●ご依頼いただく案件の内容によっては、アルミフレーム組立出荷サービスでは対応しかねる場合がございます。 　その際は、サービス窓口よりご連絡させていただきますので、あらかじめご了承ください。 【meviy品の対応について】 ・当サービスでの見積もり代行は承っておりませんので商品型番の取得はお客さまご自身でご対応ください。 ・組み付け後の動作・機能保証はいたしかねます。 ・meviy品と筐体のはめあい確認はいたしませんので、ご設計時に十分ご注意ください。 ・組立出荷のお見積もり依頼時にお客さまが作成された商品型番と3Dモデルデータのご提出をお願いいたします。 ・組み立て時にmeviy品を組み付けできないことが判明した場合、 型番の再発行・追加購入のご依頼を差し上げる場合がございます。 ・meviy品の数量変更や見積有効期限切れの場合、お客さまご自身で再見積もりをお願いいたします。 ●寸法・仕様・納品先情報・その他確認のため、お電話・メールにてご質問させていただく場合 　があります。 ●CADデータをご希望の場合は、サービス窓口までご連絡ください。 アルミフレーム組立出荷サービス 巻頭19 p-alumi@misumi.co.jp

組立出荷サービスのお申し込みはコチラから https://tiny.cc/efafvz 納品にあたって 【納品形態】 ●納品時は車上渡しとなります。（トラックからの荷降ろしは、お客さまにて行うものとなります。） 　納品時の出張組み立ては行っておりません。 ●パレットを使用しての納品の場合、パレットの処理はお客さまにてお願いいたします。 　引き取りをご希望の場合は別途費用がかかりますのでお見積もり依頼時にご連絡ください。 ●納品物の大きさによっては、面・ユニットごとにばらし納品となることがあります。納品後の組み立てはお客さ 　まにて行っていただくこととなります。 　納品物の大きさにより、運送時に補強材が必要となる場合があります。お見積もり時にご連絡させていただきます。 ●運送は特にご指定がない場合、最も安価な運送便にて出荷いたします。（混載便含む） 　チャーター便などのご指定がある場合は、都度ご指示ください。 　時間指定は、チャーター便をご指定の場合のみ承ります。 ●月曜日および祝日翌日の納品をご希望の場合、土日、祝日分のトラック積置費が発生する場合があります。 　金額についてはご注文時にご確認願います。 【納品後】 ●出荷前にボルトの本締めを行っておりますが、運送時の振動によりボルトの緩みが発生する場合があります。 　到着後には必ず再度本締めを行ってください。 ●お届け情報（配送状況、配送方法、配達予定日時など）をご確認されたい場合、ご注文後に 　サービス窓口よりお問い合わせください。 ご注文後の変更・キャンセル ●ご注文後に、組立部材、納品先、納品日、その他変更・キャンセルなどがある場合は、実費にて請求させて 　いただく場合がありますので、あらかじめご了承ください。 　※ ご注文後に、運送便の手配、作業員の手配、部材の手配（アルミフレームの切断など）が行わ 　　 れるため、変更の内容によりご請求させていただく金額は異なります。 　※ ご注文後に、お客さまのご都合により納品日を変更される場合、保管料が発生することがあります。 組立出荷サービスのリピート品をご注文いただく場合 ●一度組立出荷サービスをご利用された案件を、再度ご注文いただく場合は、図番をサービス窓口までご連絡 いただき、出荷日をご確認ください。 　※ 時期・台数・納入先変更などにより、一度目にご利用いただいた際と、出荷日が異なる場　 　 合がありますので、ご注意ください。 　※ 部材費・組立費は台数・カタログ価格改定により、合計金額が変更となる場合があります。 お問い合わせはこちらから アルミフレーム組立出荷サービス専用窓口 p-alumi@misumi.co.jp 詳細・お申し込みはこちら▶ ミスミ　アルミフレーム組立出荷 検索 巻頭20
