ゼンマイの力を動力として多様な装置に組み込み可能な、軸直結型のスプリングモータ
ぜんまいの力を動力源として活用いただけます
■使用用途
・シューター
・同期台車
・ターンテーブル
■からくりシリーズの利点
・エア・電気を使用せずに動力源として利用いただけます
関連メディア
このカタログについて
| ドキュメント名 | 【ぜんまいモータ】装置組込用 ZS/ZWシリーズ |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 850.2Kb |
| 登録カテゴリ | |
| 取り扱い企業 | 遠藤工業株式会社 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

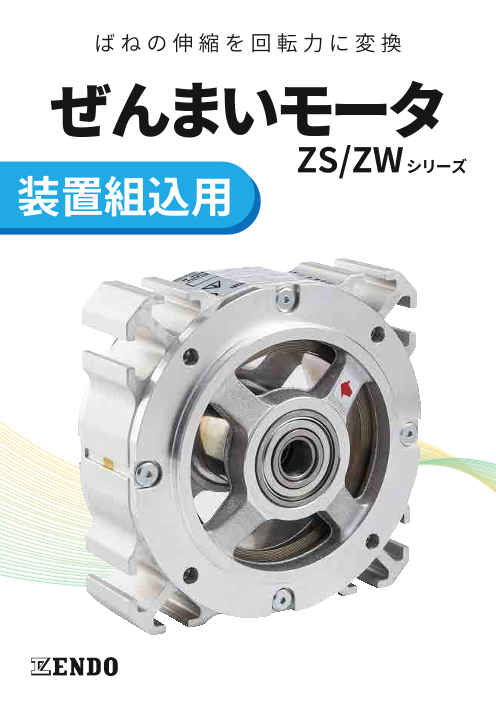

Page1
アペルザカタログ表紙-ZS,ZWシリーズ.pdf
ばねの伸縮を回転力に変換
ぜんまいモータ
ZS/ZWシリーズ
装置組込用
Page2
アペルザカタログ裏表紙-ZS,ZWシリーズ.pdf
構造・特徴
逆巻防止機構（ワンウェイクラッチ）
過巻防止機構
ぜんまいばねの張力を軸回転で伝達するた 逆巻き・過巻きによるぜんまいの破損を防 台車の車軸にぜんまいモータを取り付け自
め、車輪やギヤと組み合わせてさまざまな ぐ安全装置を備えておりますので、安心し 動で前進・後退させる機構を簡単に製作す
動きに応用することが可能です。 て装置に組み込めます。 ることが可能です。
製品一覧 外形寸法 (mm)
ZSシリーズ
型式 最大トルク 最大回転数 本体質量
90° 取り付け穴(4か所) 4.5 4.5
P.C.D. 100
ZS-02 0.2N･m 27回転
1.2kg
ZS-05 0.5N･m 20回転
ZS-08 0.8N･m 15回転
ZS-16 1.6N･m 12回転 1.3kg
ZS-24 2.4N･m 10回転
ZW-16 1.6N･m 15回転 145φ
7.5 40 7.5
75
ZW-32 3.2N･m 12回転 2.3kg 110 55
ZW-48 4.8N･m 10回転
ZWシリーズ
90° 取り付け穴(4か所) 4.5 4.5
P.C.D. 100
145φ
75 7.5 66 7.5
110 81
搬送台車やターンテーブルなどの機構に！
遠藤工業株式会社 ホームページアドレス https://www.endo-kogyo.co.jp
〒959-1261 新潟県燕市秋葉町 3丁目 14番 7号 からくりシリーズ
TEL（0256）62-5133 FAX（0256）62-5772 商品ページ
https://www.endo-kogyo.co.jp ISO9001 JP97/010458
認 証 取 得：本 社、工 場 左記ＱＲコードをスマート
フォンやタブレット端末の
事業所情報につきましては、 バーコードリーダーで読み
取ってください。
二次元バーコードよりご確認ください。
ISO14001 JP10/070952
認 証 取 得：本 社、工 場 ※当カタログ記載の商品は性能向上の為、予告なく変更することがあります。
※当カタログの作成に際してあらゆる注意を払いましたが、弊社は誤記、脱漏に関して責任を負いません。
75
110 75
110
φ85h7-8.035
φ85h7- 8.035
φ12
φ12 φ85h7- 8.035
φ85h7-8.035
