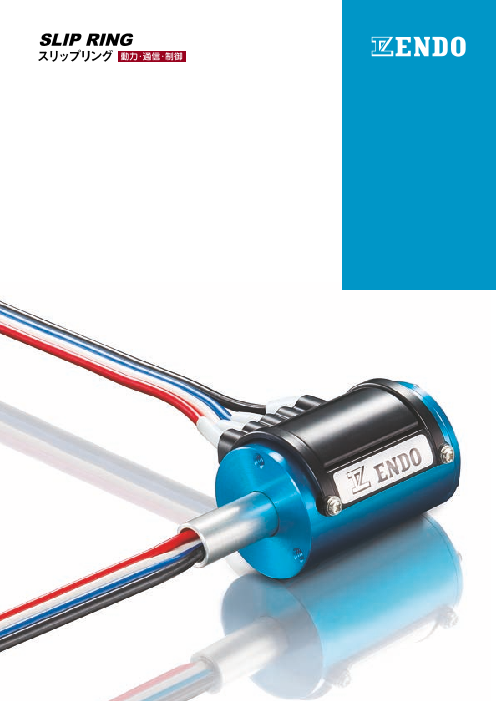

カタログの表紙 カタログの表紙 カタログの表紙
カタログの表紙

このカタログをダウンロードして
すべてを見る

ダウンロード

スリップリング

製品カタログ

スリップリングを中心とした製品をご紹介

スリップリングとは、回転体に電力や電気信号を伝達するための回転コネクタです。
金属製のリングとブラシが接触しながら回転する構造になっており、途切れることなく通電・通信を行えます。
ENDOのスリップリングは、低電圧~高電圧・微電流~大電流まで、また各種FAネットワークに準拠する規格品、光ファイバーロータリージョイントなど多種ご用意しています。
動力+信号の組合せなど、お客様の用途に応じた最適なご提案をいたします。

■使用用途
 産業機械、工作機械、測定機器
 充填機、攪拌機
 クレーン、ケーブルリール
 ターンテーブル、アミューズメント機器
 モーターへの電源供給

■スリップリングの利点
 回転体に給電するケーブル、リード線のねじれや、シャフトへの絡まりがなくなります
 回転構造を避けるための複雑な設計を回避できます
 電気、信号は途切れません

関連メディア

このカタログについて

ドキュメント名 スリップリング
ドキュメント種別 製品カタログ
登録カテゴリ
取り扱い企業 遠藤工業株式会社 (この企業の取り扱いカタログ一覧)

この企業の関連カタログ

この企業の関連カタログの表紙
光ファイバーロータリージョイント
製品カタログ

遠藤工業株式会社

この企業の関連カタログの表紙
大型電動モータ式 ケーブルリール
製品カタログ

遠藤工業株式会社

このカタログの内容

Page1

SLIP RING スリップリング 動力・通信・制御 ホームページアドレス http://www.endo-kogyo.co.jp SLIP RING 遠藤工業株式会社 本社営業部 新潟県燕市秋葉町3丁目14番7号 〒959-1261 TEL(0256)62-5133 FAX(0256)62-5772 東京営業部 東京都千代田区神田東松下町12-2 JBSL神田ビル2F 〒101-0042 TEL(03)5295-3711 FAX(03)5295-3717 大阪営業部 大阪市浪速区幸町2丁目3番14号 ダイトービル3F 〒556-0021 TEL(06)6568-1571 FAX(06)6568-1573 名古屋営業所 愛知県名古屋市中区大須1丁目7番14号 パークIMビル3F 〒460-0011 TEL(052)253-6231 FAX(052)253-6240 九州営業所 福岡市博多区博多駅東3丁目11番15号 文喜ビル3F 〒812-0013 TEL(092)412-5281 FAX(092)412-5280 ※当カタログ記載の商品は性能向上の為、予告なく変更することがあります。※当カタログの作成に際してあらゆる注意を払いましたが、弊社は誤記、脱漏に関して責任を負いません。 2024年11月に印刷しました。 EC-82I 500 N
Page2

通信・制御用スリップリング 屋内仕様 SLIP RING SRPシリーズ ● 新しい革新的な技術を採用。 ● 小型でありながら堅牢なボディを採用。 ● 新ブラシ方式により、途切れない通信を実現し信頼性アップ。 ENDOは0.2Aの微電流から1200A ■ 構造・特長 の大電流まで幅広くサポートする総合 ●ブラシ:金合金 ●リング:銅合金、硬質金メッキ ●ボディ:アルミ ●シャフト:アルミ ●回転方向:CW-CCW ●使用環境:0℃~+50℃の範囲内で結露なきこと 標高1,000m以下 スリップリングメーカーです。 ■ 仕様 規 格 DeviceNet準拠 接触抵抗値(ケーブル含む) 赤・黒極0.06Ω 白・青極0.10Ω ※初期値 高圧スリップリング 通信速度 Max500Kbps(DeviceNet規格) ニーズに応えた特殊型にも対応 電気構成 通信用2極0.3A(白・青極)通信電源DC24V2極5A(赤・黒極) 回転トルク 0.03N・m以下(300gf・cm以下) ●通信制御用+動力電源用の複合型 許容軸荷重ラジアル 13N(1.3kgf) ●大電流・大電圧対応型 許容軸荷重スラスト 13N(1.3kgf) 保護構造(屋内仕様) IP4X相当 ●防爆型 ケーブル シャフト・ボディ側 フラットケーブル 1m付 ●用途に応じた部品供給 質 量 約250g ●その他打ち合わせにより製作可能 ■ 仕様 接触抵抗値(ケーブル含む) 赤・黒極0.06Ω 白・青極0.10Ω ※初期値 通信・制御用スリップリング 動力・制御用スリップリング 電気構成 通信用2極0.3A(白・緑極)通信電源DC24V2極5A(赤・黒極) 回転トルク 0.03N・m以下(300gf・cm以下) 許容軸荷重ラジアル 13N(1.3kgf) 許容軸荷重スラスト 13N(1.3kgf) 保護構造(屋内仕様) IP4X相当 ケーブル シャフト・ボディ側 VCTF0.75mm2×4c 1m付 質 量 約250g 外形寸法 SRP-CN4-F SRP-CN4-R (mm)    シリーズ    シリーズ   シリーズ 屋内用   シリーズ 屋外用 2~10頁 11~12頁 13~14頁 15~16頁 主な用途 ●産業機械 ●工作機械 ●包装機械 ●半導体製造装置 ●食品製造機械 ●医療機器 ●光学機器 ●搬送装置 ●測定機器 ●通信機器 ●TVカメラ ●OA機器 ●ロボット ●非破壊検査装置 ●プリンタ装置 ●ターンテーブル●ケーブルリール ●音響機器  ●照明装置  ●電線製造装置  ●船舶装置  ●化学実験装置 ●アミューズメント機器 2
Page3

通信・制御用スリップリング 屋内仕様 SLIP RING SRPシリーズ ● 新しい革新的な技術を採用。 ● 小型でありながら堅牢なボディを採用。 ● 新ブラシ方式により、途切れない通信を実現し信頼性アップ。 ENDOは0.2Aの微電流から1200A ■ 構造・特長 の大電流まで幅広くサポートする総合 ●ブラシ:金合金 ●リング:銅合金、硬質金メッキ ●ボディ:アルミ ●シャフト:アルミ ●回転方向:CW-CCW ●使用環境:0℃~+50℃の範囲内で結露なきこと 標高1,000m以下 スリップリングメーカーです。 ■ 仕様 規 格 DeviceNet準拠 接触抵抗値(ケーブル含む) 赤・黒極0.06Ω 白・青極0.10Ω ※初期値 高圧スリップリング 通信速度 Max500Kbps(DeviceNet規格) ニーズに応えた特殊型にも対応 電気構成 通信用2極0.3A(白・青極)通信電源DC24V2極5A(赤・黒極) 回転トルク 0.03N・m以下(300gf・cm以下) ●通信制御用+動力電源用の複合型 許容軸荷重ラジアル 13N(1.3kgf) ●大電流・大電圧対応型 許容軸荷重スラスト 13N(1.3kgf) 保護構造(屋内仕様) IP4X相当 ●防爆型 ケーブル シャフト・ボディ側 フラットケーブル 1m付 ●用途に応じた部品供給 質 量 約250g ●その他打ち合わせにより製作可能 ■ 仕様 接触抵抗値(ケーブル含む) 赤・黒極0.06Ω 白・青極0.10Ω ※初期値 通信・制御用スリップリング 動力・制御用スリップリング 電気構成 通信用2極0.3A(白・緑極)通信電源DC24V2極5A(赤・黒極) 回転トルク 0.03N・m以下(300gf・cm以下) 許容軸荷重ラジアル 13N(1.3kgf) 許容軸荷重スラスト 13N(1.3kgf) 保護構造(屋内仕様) IP4X相当 ケーブル シャフト・ボディ側 VCTF0.75mm2×4c 1m付 質 量 約250g 外形寸法 SRP-CN4-F SRP-CN4-R (mm)    シリーズ    シリーズ   シリーズ 屋内用   シリーズ 屋外用 2~10頁 11~12頁 13~14頁 15~16頁 主な用途 ●産業機械 ●工作機械 ●包装機械 ●半導体製造装置 ●食品製造機械 ●医療機器 ●光学機器 ●搬送装置 ●測定機器 ●通信機器 ●TVカメラ ●OA機器 ●ロボット ●非破壊検査装置 ●プリンタ装置 ●ターンテーブル●ケーブルリール ●音響機器  ●照明装置  ●電線製造装置  ●船舶装置  ●化学実験装置 ●アミューズメント機器 2
Page4

通信・制御用スリップリング 屋内仕様 SRPシリーズ ■ 仕様 SRP-CL9-IE ■ 仕様 規 格 CC-Link 規 格 CC-Link IE 接触抵抗値(ケーブル含む) 青・白・黄極0.10Ω シールド0.05Ω ※初期値 電気構成 EtherNET4ペア+シールド1極 通信速度 Max10Mbps(CC-Link規格) 回転トルク 0.10N・m以下(1000gf・cm以下) 電気構成 通信用3極0.3A(青・白・黄極) シールド1極 ※電源についてはお問い合わせ下さい。 許容軸荷重ラジアル 13N(1.3kgf) 回転トルク 0.03N・m以下(300gf・cm以下) 許容軸荷重スラスト 13N(1.3kgf) 許容軸荷重ラジアル 13N(1.3kgf) 保護構造 屋内防塵型(IP4X相当) 許容軸荷重スラスト 13N(1.3kgf) ケーブル 本体側、軸側共に3m 2重しゃへいSTP CAT5e より線 保護構造(屋内仕様) IP4X相当 質 量 約510g ケーブル シャフト・ボディ側 CC-Link専用ケーブル 1m付 外形寸法 SRP-CL9-IE (mm) 質 量 約250g 1 138.3 59.7 0.8 ■ 仕様 4-φ5.5 規 格 6 DeviceNet準拠(細ケーブル) 接触抵抗値(ケーブル含む) 赤・黒極0.11Ω 白・青極0.21Ω シールド0.12Ω ※初期値 2重しゃへいSTP CAT5e 先端RJ45コネクタ 通信速度 Max500Kbps(DeviceNet規格) A 電気構成 断面A-A 通信用2極0.3A(白・青極)通信電源DC24V2極35A(赤・黒極) シールド1極 回転トルク 0.03N・m以下(300gf・cm以下) 許容軸荷重ラジアル 13N(1.3kgf) 40 2-φ3.6 A 48 許容軸荷重スラスト 13N(1.3kgf) 保護構造(屋内仕様) IP4X相当 ケーブル シャフト・ボディ側 DeviceNet細ケーブル 1m付 質 量 約250g SRP-EN5e ■ 仕様 規 格 CAT5e(TIA/EIA-568-B-2-2001)相当 外形寸法 SRP-CL4 SRP-DN5 (mm) 電気構成 EtherNET4ペア+シールド1極 回転トルク 0.03N・m以下(300gf・cm以下) 許容軸荷重ラジアル 13N(1.3kgf) 許容軸荷重スラスト 13N(1.3kgf) 保護構造 IP4X相当 ケーブル 2重しゃへいSTP CAT5e より線 3m付 質 量 約12060g 外形寸法 SRP-EN5e (mm) EtherNET対応 TIA/EIA  568B接続 プレート 2重しゃへいSTP ■ 共通仕様[ SRP-CN4-F/CN4-R/CL4/DN5/CL9-IE/EN5e] 26.70 0.8 より線 CAT5e 回 転 方 向 CW-CCWエンドレス 回 転 寿 命 メンテナンスフリーにて3000万回転 40 ケーブル引張強度 3N/本 ※ケーブルには荷重を掛けないようにご配慮願います。 48 許 容 回 転 数 400min-1(rpm) 振 動 強 度 5G以下 TIA/EIA  568B接続 使 用 環 境 0℃~50℃以下結露なきこと 標高1000m以下 21 プレート 100.5 取 付 方 向 指定なし 約3000 121.5 時 間 定 格 連続 3 4 PCD 41 2xφ3.60 φ54 φ30 0φ22 h8 0-0.033 -0. 3 約3000 φ30 φ30
Page5

SRP-CL9-IE ■ 仕様 規 格 CC-Link IE 電気構成 EtherNET4ペア+シールド1極 回転トルク 0.10N・m以下(1000g・f cm以下) 許容軸荷重ラジアル 13N(1.3kgf) 許容軸荷重スラスト 13N(1.3kgf) 保護構造 屋内防塵型(IP4X相当) ケーブル 本体側、軸側共に3m 2重しゃへいSTP CAT5e より線 質 量 約510g 外形寸法 SRP-CL9-IE (mm) 1 138.3 59.7 0.8 4-φ5.5 6 2重しゃへいSTP CAT5e 先端RJ45コネクタ A 断面A-A 40 2-φ3.6 A 48 SRP-EN5e ■ 仕様 規 格 CAT5e(TIA/EIA-568-B-2-2001)相当 電気構成 EtherNET4ペア+シールド1極 回転トルク 0.03N・m以下(300gf ・cm以下) 許容軸荷重ラジアル 13N(1.3kgf) 許容軸荷重スラスト 13N(1.3kgf) 保護構造 IP4X相当 ケーブル 2重しゃへいSTP CAT5e より線 3m付 質 量 約12060g 外形寸法 SRP-EN5e (mm) EtherNET対応 TIA/EIA  568B接続 プレート 2重しゃへいSTP 26.70 0.8 より線 CAT5e 40 48 TIA/EIA  568B接続 21 プレート 100.5 約3000 121.5 4 PCD 41 2xφ3.60 φ54 φ22 h8 0-0.033 φ30 0-0. 3 約3000 φ30 φ30
Page6

通信・制御用スリップリング 屋内仕様 SRPシリーズ SRP-MLⅡ-3 ■ 仕様 SRP-3003 SERIES ■ 仕様 規 格 MECHATROLINK-Ⅱ 規 格 RS-422/485/232C他対応 通信速度 伝送速度10Mbps、伝送周期250μs MECHATROLINK-Ⅱ 接触抵抗値(ケーブル含む) 0.16Ω ※初期値 電気構成 通信用2極0.3A(赤・黒極) シールド1極 絶縁抵抗 DC500V, 50MΩ以上 回転トルク 0.03N・m以下(300gf・cm以下) 電気構成 通信用AC・DC250V 4~18極0.3A ※偶数極のみ 回転トルク 0.03N・m~0.1N・m以下(300gf・cm~1000gf・cm以下) 許容軸荷重ラジアル 13N(1.3kgf) 許容軸荷重ラジアル 13N(1.3kgf) 許容軸荷重スラスト 13N(1.3kgf) SRP-300306S 許容軸荷重スラスト 13N(1.3kgf) 保護構造 IP4X相当 (4~6極) 保護構造(屋内仕様) IP4X相当 ケーブル シャフト・ボディ側 MECHATROLINK-Ⅱケーブル 1m付 ケーブル シャフト・ボディ側 0.3mm2 電線 1m付 質 量 約250g 質 量 約110g(6極) 約260g(12極) 約350g(18極) 外形寸法 SRP-MLⅡ-3 (mm) 外形寸法 SRP-3003 SERIES (mm) SRP-300312S ボディ側電線 (8~12極) ※本品のケーブルはMECHATROLINK-Ⅱ専用の シャフト側電線 ケーブルです。USB用ではありません。 MECHATROLINKⅡ ケーブル 2xφ3.60 極数 L寸 40 SRP-300318S 4~6極 47.8 48 (14~18極) 8~12極 94 MECHATROLINKⅡ ケーブル 14~18極 138 約1000 21 54.3 SRP-TC60 ■ 仕様 絶縁抵抗 DC500V, 100MΩ以上 SRP-MLⅢ-6 ■ 仕様 電気構成 AC・DC250V 2極15A 熱電対測定 K種補償導線-2極 規 格 MECHATROLINK-Ⅲ 回転トルク 0.03N・m以下(300gf・cm以下) 電気構成 通信用0.3A 4極 シールド2極 保護構造(屋内仕様) IP4X相当 回転トルク 0.03N・m以下(300gf・cm以下) ケーブル 15A KIF 1.25mm2 K種補償導線 VX-G-VVF 1P×24/0.2 0.75mm2 許容軸荷重ラジアル 13N(1.3kgf) 質 量 約240g 許容軸荷重スラスト 13N(1.3kgf) 外形寸法 SRP-TC60 (mm) 保護構造 IP4X相当 2×M3×0.5 深さ 4 端子ネジサイズ: M3 回転境界 ケーブル シャフト・ボディ側 MECHATROLINK-Ⅲケーブル 0.8~4.8m付 端子カバー 2×M3×0.5 深さ 4 質 量 約250g 外形寸法 SRP-MLⅢ-6 (mm) ※本品のケーブルはMECHATROLINK-Ⅲ専用の ケーブルです。USB用ではありません。 MECHATROLINKⅢ ケーブル 40 52 15 500mm以上 40 2xφ3.60 ■ 共通仕様[ SRP-MLⅡ-3/SRP-MLⅢ-6/3003 SERIES/TC60] 26.70 0.8 40 回 転 方 向 CW-CCWエンドレス 48 回 転 寿 命 メンテナンスフリーにて3000万回転 ※SRP-TC60は想定3000万回転 但し、約100万回転ごとにブラシ部の清掃をお願いします。 MECHATROLINKⅢ ケーブル引張強度 3N/本 ※ケーブルには荷重を掛けないようにご配慮願います。 ケーブル 許 容 回 転 数 400min-1(rpm) ※SRP-TC60は1000min-1(rpm) 振 動 強 度 5G以下 使 用 環 境 0℃~50℃以下結露なきこと 標高1000m以下 約800 21 54.3 取 付 方 向 指定なし 時 間 定 格 連続 5 6 φ22 h8 0-0.033 φ22 h8 0-0.033 プレート 約800 約1000 φ30 φ30 (76.4) (67) φ54 φ10 h8 0-0.022
Page7

通信・制御用スリップリング 屋内仕様 SRPシリーズ SRP-MLⅡ-3 ■ 仕様 SRP-3003 SERIES ■ 仕様 規 格 MECHATROLINK-Ⅱ 規 格 RS-422/485/232C他対応 通信速度 伝送速度10Mbps、伝送周期250μs MECHATROLINK-Ⅱ 接触抵抗値(ケーブル含む) 0.16Ω ※初期値 電気構成 通信用2極0.3A(赤・黒極) シールド1極 絶縁抵抗 DC500V, 50MΩ以上 回転トルク 0.03N・m以下(300gf・cm以下) 電気構成 通信用AC・DC250V 4~18極0.3A ※偶数極のみ 回転トルク 0.03N・m~0.1N・m以下(300gf・cm~1000gf・cm以下) 許容軸荷重ラジアル 13N(1.3kgf) 許容軸荷重ラジアル 13N(1.3kgf) 許容軸荷重スラスト 13N(1.3kgf) SRP-300306S 許容軸荷重スラスト 13N(1.3kgf) 保護構造 IP4X相当 (4~6極) 保護構造(屋内仕様) IP4X相当 ケーブル シャフト・ボディ側 MECHATROLINK-Ⅱケーブル 1m付 ケーブル シャフト・ボディ側 0.3mm2 電線 1m付 質 量 約250g 質 量 約110g(6極) 約260g(12極) 約350g(18極) 外形寸法 SRP-MLⅡ-3 (mm) 外形寸法 SRP-3003 SERIES (mm) SRP-300312S ボディ側電線 (8~12極) ※本品のケーブルはMECHATROLINK-Ⅱ専用の シャフト側電線 ケーブルです。USB用ではありません。 MECHATROLINKⅡ ケーブル 2xφ3.60 極数 L寸 40 SRP-300318S 4~6極 47.8 48 (14~18極) 8~12極 94 MECHATROLINKⅡ ケーブル 14~18極 138 約1000 21 54.3 SRP-TC60 ■ 仕様 絶縁抵抗 DC500V, 100MΩ以上 SRP-MLⅢ-6 ■ 仕様 電気構成 AC・DC250V 2極15A 熱電対測定 K種補償導線-2極 規 格 MECHATROLINK-Ⅲ 回転トルク 0.03N・m以下(300gf・cm以下) 電気構成 通信用0.3A 4極 シールド2極 保護構造(屋内仕様) IP4X相当 回転トルク 0.03N・m以下(300gf・cm以下) ケーブル 15A KIF 1.25mm2 K種補償導線 VX-G-VVF 1P×24/0.2 0.75mm2 許容軸荷重ラジアル 13N(1.3kgf) 質 量 約240g 許容軸荷重スラスト 13N(1.3kgf) 外形寸法 SRP-TC60 (mm) 保護構造 IP4X相当 2×M3×0.5 深さ 4 端子ネジサイズ: M3 回転境界 ケーブル シャフト・ボディ側 MECHATROLINK-Ⅲケーブル 0.8~4.8m付 端子カバー 2×M3×0.5 深さ 4 質 量 約250g 外形寸法 SRP-MLⅢ-6 (mm) ※本品のケーブルはMECHATROLINK-Ⅲ専用の ケーブルです。USB用ではありません。 MECHATROLINKⅢ ケーブル 40 52 15 500mm以上 40 2xφ3.60 ■ 共通仕様[ SRP-MLⅡ-3/SRP-MLⅢ-6/3003 SERIES/TC60] 26.70 0.8 40 回 転 方 向 CW-CCWエンドレス 48 回 転 寿 命 メンテナンスフリーにて3000万回転 ※SRP-TC60は想定3000万回転 但し、約100万回転ごとにブラシ部の清掃をお願いします。 MECHATROLINKⅢ ケーブル引張強度 3N/本 ※ケーブルには荷重を掛けないようにご配慮願います。 ケーブル 許 容 回 転 数 400min-1(rpm) ※SRP-TC60は1000min-1(rpm) 振 動 強 度 5G以下 使 用 環 境 0℃~50℃以下結露なきこと 標高1000m以下 約800 21 54.3 取 付 方 向 指定なし 時 間 定 格 連続 5 6 φ22 h8 0-0.033 φ22 h8 0-0.033 プレート 約800 約1000 φ30 φ30 (76.4) (67) φ54 φ10 h8 0-0.022
Page8

通信・制御用スリップリング 屋内仕様 SRPシリーズ ■ 仕様 規 格 CC-Link 接触抵抗値(ケーブル含む) 青・白・黄極0.2Ω シールド0.1Ω ※初期値 通信速度 Max10Mbp(s CC-Link規格) 電気構成 通信用3極0.3A(青・白・黄極) シールド1極 回転トルク 0.1N・m以下 保護構造 IP4X相当 ケーブル シャフト・ボディ側 CC-Link専用ケーブル 1m付 質 量 約1100g 外形寸法 SRP-CL4H (mm) FANC-110SBH 6 軸固定用2-M4 1m付属 FANC-110SBH 1m付属 2×M4×0.7 深さ 8 13.5 52 0.5 45 66 SRP-CL4HP ■ 仕様 規 格 CC-Link 接触抵抗値(ケーブル含む) 青・白・黄極0.2Ω シールド0.1Ω ※初期値 通信速度 Max10Mbp(s CC-Link規格) 電気構成 通信用3極0.3A(青・白・黄極)  シールド1極 動力用AC250V2極5A+GND 回転トルク 0.1N・m以下 保護構造 IP4X相当 ケーブル シャフト・ボディ側 CC-Link専用ケーブル IV2mm (2 GND) VCTF1.25mm 2-2c         1m付 質 量 約1100g 外形寸法 SRP-CL4HP (mm) VCTF 1.25㎜ 2-2c 1m付属 軸固定用2-M4 2×M4×0.7 深さ 8 VCTF 1.25㎜ 2-2c 1m付属 6 R61 IV 2㎜ 2 GND FANC -110SBH 1m付属 13.5 76 0.5 FANC -110SBH 45 1m付属 90 IV 2㎜ 2 GND 7 φ64 φ64 φ40 F8 φ99 +0.064+0.025 φ40 F8 +0.064+0.025 φ99 10 10
Page9

SRP-10003 SERIES ■ 仕様 規 格 RS-422/485/232C他対応 接触抵抗値(ケーブル含む) 0.2Ω ※初期値 電気構成 通信用AC・DC250V 4~18極0.3A ※偶数極のみ  回転トルク 0.1N・m以下 保護構造 IP4X 相当 ケーブル シャフト・ボディ側 0.3mm 2 電線 0.5m付 質 量 約1100g(6極)・   約11440000gg(1122極)・ 約 11880000g(g(1188極極)) 外形寸法 SRP-10003 SERIES (mm) 電線 0.3mm2 0.5m付属 電線 0.3mm2 軸固定用2-M4 0.5m付属 6 2×M4×0.7 深さ8 極数 L寸 4~6極 66 8~12極 90 13.5 0.5 45 14~18極 114 L SRP-13575 SERIES ■ 仕様 接触抵抗値(ケーブル含む)  0.05Ω ※初期値 電気構成(定格) 電源・汎用AC250V 4~12極7.5A 4~24極5.0A 4~36極2.5A  回転トルク 0.1~2.0N・m以下 保護構造 IP4X相当 ケーブル シャフト・ボディ側 1.25mm 2 電線0.5m付 質 量 約1500g(4極)~5000g(36極) 外形寸法 SRP-13575 SERIES (mm) 電線 1.25mm2 0.5m付属 6 軸固定用 2×M4×0.7 電線 1.25mm2 2-M4 深さ6 寸法例 0.5m付属 極数 L寸 4極 64.5 6極 75.5 12極 108.5 24極 174.5 12 2 57.5 36極 240.5 L ■ 共通仕様[ SRP-CL4H/CL4HP/10003 SERIES/13575 SERIES] 回 転 方 向 CW-CCWエンドレス 回 転 寿 命 SRP-CL4H、SRP-10003シリーズ、メンテナンスフリー 3000万回転 SRP-13575シリーズ ブラシ交換により連続使用可能。約1000万回転毎に清掃をお願い致します。 ケーブル引張強度 3N/本 ※ケーブルには荷重を掛けないようにご配慮願います。 許 容 回 転 数 400min -1(rpm) 振 動 強 度 5G以下 使 用 環 境 0℃~50℃以下結露なきこと 標高1000m以下 取 付 方 向 指定なし 時 間 定 格 連続(通信・回転) 8 φ64 φ70 φ50 F8 φ40 F8 φ135 +0.064+0.025 φ99 +0.064 +0.025 10 10
Page10

通信・制御用スリップリング 屋内仕様 SRP-201010S・SR-1101・FORJ ■ 手のひらサイズで、小型機器への組込も自由自在 ■ 光ファイバーケーブルで4K・8Kの高解像度映像を伝達  小型スリップリング ■ 仕様  光ファイバーロータリージョイント ■ 仕様  SRP-201010S  M5011 特許取得済 電気構成 AC100V 1A 10極 光ファイバー φ50/125μm(マルチモード) ●全長42.7mm、径20mmと小型化しました。 保護構造 IP4X相当 ●SAM(Self-alignment mechanism:自動調心 波 長 850nm、1300nm(マルチモード) ●質量も35gと軽量化しました。 機構)により光信号の安定化を実現しました。 ●1億回転の寿命確保 許容回転数 1500rpm ●質量を約10gと軽量化しました。 挿入損失 ≦3dB  (弊社耐久試験による参考値) 接触抵抗値 1Ω以下 ●全長を約44mm、径をφ9mmとして小型化し 回転変動 ≦1dB ●1500rpmの許容回転数。 使用温度範囲 -10~+50℃ ました。 回転速度 ≦600rpm ●メンテナンスフリー 質 量 35g ●MIL-STD-810準拠 使用温度 -45~+85℃(結露なきこと) 使用湿度 0~+95℃(結露なきこと) 外形寸法 SRP-201010S (mm) 寿 命 1,000,000回転 ※ 振 動 8.3Gランダム波(MIL-STD-810F) 衝 撃 40G/11ms鋸波(MIL-STD-810F) 質 量 約10g(光ファイバー・コネクタ含む) ピグテール長  フランジ側:約100mm シャフト側:約100mm コネクタタイプ フランジ側:LCコネクタ シャフト側:LCコネクタ ※弊社テスト条件における寿命です。(@600rpm-連続回転)  ご使用条件・環境などにより異なります。 外形寸法 M5011 (mm) ■ 放電ドレス等の回転部位への通電に最適  単極通電用回転電極 ■ 仕様  SR-1101 電気構成 DC110V 20A1P ●小型でありながら堅牢なボディを採用。 回転方向 CW-CCW ●2000万回転の長寿命を実現。 ※当社試験状況による 回転寿命 2000万回転 許容回転数 600min-(1 rpm) 使用温度 0℃~+50℃ 付属品 ブーツ・ナット・M5ナット 質 量 140g 取付方向 指定無し ※仕様は変更になる場合があります。 外形寸法 SR-1101 (mm) シングルモードへの変換例 M5011 プラグイン モード変換 LCコネクタ コンバータ アダプタ 9 10
Page11

通信・制御用スリップリング 屋内仕様 SRP-201010S・SR-1101・FORJ ■ 手のひらサイズで、小型機器への組込も自由自在 ■ 光ファイバーケーブルで4K・8Kの高解像度映像を伝達  小型スリップリング ■ 仕様  光ファイバーロータリージョイント ■ 仕様  SRP-201010S  M5011 特許取得済 電気構成 AC100V 1A 10極 光ファイバー φ50/125μm(マルチモード) ●全長42.7mm、径20mmと小型化しました。 保護構造 IP4X相当 ●SAM(Self-alignment mechanism:自動調心 波 長 850nm、1300nm(マルチモード) ●質量も35gと軽量化しました。 機構)により光信号の安定化を実現しました。 ●1億回転の寿命確保 許容回転数 1500rpm ●質量を約10gと軽量化しました。 挿入損失 ≦3dB  (弊社耐久試験による参考値) 接触抵抗値 1Ω以下 ●全長を約44mm、径をφ9mmとして小型化し 回転変動 ≦1dB ●1500rpmの許容回転数。 使用温度範囲 -10~+50℃ ました。 回転速度 ≦600rpm ●メンテナンスフリー 質 量 35g ●MIL-STD-810準拠 使用温度 -45~+85℃(結露なきこと) 使用湿度 0~+95℃(結露なきこと) 外形寸法 SRP-201010S (mm) 寿 命 1,000,000回転 ※ 振 動 8.3Gランダム波(MIL-STD-810F) 衝 撃 40G/11ms鋸波(MIL-STD-810F) 質 量 約10g(光ファイバー・コネクタ含む) ピグテール長  フランジ側:約100mm シャフト側:約100mm コネクタタイプ フランジ側:LCコネクタ シャフト側:LCコネクタ ※弊社テスト条件における寿命です。(@600rpm-連続回転)  ご使用条件・環境などにより異なります。 外形寸法 M5011 (mm) ■ 放電ドレス等の回転部位への通電に最適  単極通電用回転電極 ■ 仕様  SR-1101 電気構成 DC110V 20A1P ●小型でありながら堅牢なボディを採用。 回転方向 CW-CCW ●2000万回転の長寿命を実現。 ※当社試験状況による 回転寿命 2000万回転 許容回転数 600min-(1 rpm) 使用温度 0℃~+50℃ 付属品 ブーツ・ナット・M5ナット 質 量 140g 取付方向 指定無し ※仕様は変更になる場合があります。 外形寸法 SR-1101 (mm) シングルモードへの変換例 M5011 プラグイン モード変換 LCコネクタ コンバータ アダプタ 9 10
Page12

通信・制御用スリップリング 屋内仕様 SPMシリーズ ■ 構造・特長 ■ 標準仕様 ●ブラシ:パラジウム合金及び白金 ●リング:銅合金、硬質金メッキ ●ボディ:アルミダイカスト 許容電流 接触抵抗値 絶縁抵抗 回転トルク 許容回転数 回転寿命 質量 ●シャフト:SUS304 ●回転方向:CW-CCW ●使用温度:-20℃~+50℃ 型   式 極 数 A Ω以下(初期値) MΩ N・m{gf・cm}min-(1 rpm) rev以上 g SPM-22-4P-02 4 0.2 0.1 100 0.005{50} 400 2×107 26 ■ 外形寸法(mm) SPM-35-4P-02 4 90 45° 30°  SPM-35-6P-02 6 110 15 24  0.3 0.1 100 0.02{200} 400 2×107─+1 R16MAX 1 2 3 4 SPM-35-8P-02 8 120 SPM-35-12P-02 12 200 R15.2MAX SPM-50-4P-02 4 120 SPM-50-6P-02 6 160 16 ─+ 0.1 3-M3 深サ3.5 0.08sq×300 SPM-50-8P-02 8 165 120° 0.3 0.1 100 0.03{300} 400 2×107 SPM-50-12P-02 12 220 SPM-50-16P-02 16 250 シリーズ 45° SPM-50-18P-02 18 320 25° 15 L ─+1  2 4  6 8 10 12 1 3 5 7 9 11 R24MAX SPM-100-6P-03 6 720 SPM-100-12P-03 12 1000 R25MAX 5 0.1 100 0.3{3000} 200 1×107 SPM-100-18P-03 18 1200 SPM-100-24P-03 24 1500 30─+0.1 3-M3 深サ3.5 120° 0.3sq×500 (注)1.絶縁抵抗はDC500Vでの測定値です。 極数によるL寸法    2.SPM-100シリーズは、中空構造(中空径φ40mm)となっています。 極 数 4 6 8 12 L寸法(mm) 31 45 68.5 25° 15 L ─+ 1 ■ SPMシリーズの取り扱い注意事項  2 4 6 8 10 12 14 16 ° 45 1 3 5 7 9 11 13 15 ●接続の際は、極間を短絡させないようにご注意ください。 R31MAX ●ハンダ付け端子方式のスリップリングの端子接続の際は、30W以下のハ R32MAX ンダごてにて5秒以内に取り付けてください。また、ハンダ付け後端子が 充分冷えないうちに端子に力をかけないようにしてください。端子上部 のハンダはブラシ固定用のハンダですので、この部分へのハンダ付けは 避けてください。 (ご要求頂ければ、端子への電線ハンダ付けも行います。) 30 ─+0.1 ●端子には、9.8N以上の外力を加えないようにしてください。 3-M3 深サ3.5 0.3sq×500 極数によるL寸法 120° ●リード線の引っ張り強度は、2.9N以下にてご使用ください。 ●スリップリングには、水滴・油・ペースト等がかからないようにご注意く 極 数 4 6 8 12 16 18 L寸法(mm) 31 45 68.5 83 96 ださい。 (一度、油・ペースト等がスリップリングの中に侵入するとノイズの原因と なり、除去は極めて困難ですのでご注意ください。) シリーズ(中空形) リード線引出部 リード線長サ1000MIN リード線長サ1000MIN リード線引出部 (2ケ所) (2~4ケ所) ●高湿度の場所で使用する場合は、防水ケース等をつける工夫をしてく ださい。 ●回転体に直接スリップリングのシャフトをビス等で固定する場合は、スリ ップリング固定側をビス等で固定せずに、なるべくフリーになるように 回転止め程度の板バネ等にて止めてください。 4-M3 深6 ●静止機器に取り付ける場合は、スリップリングの回転軸と接続する回転 表・裏各2ケ所 体とカップリング等を利用し、芯ずれ等による負荷が直接スリップリン 4-M4 グの回転軸にかからないよう接続してください。 4 43 L─+ 1 8 極数によるL寸法 極 数 6 12 18 24 L寸法(mm) 46 69.5 93 117 11 12 12.5─+ 0.1 0 0 10─ 10─0.030.03 0 6─0.02 100─+ 1 40+ 0.50 59 22 36.5 50.8
Page13

■ 標準仕様 許容電流 接触抵抗値 絶縁抵抗 回転トルク 許容回転数 回転寿命 質量 型   式 極 数 A Ω以下(初期値) MΩ N・m{gf・cm}min-(1 rpm) rev以上 g SPM-22-4P-02 4 0.2 0.1 100 0.005{50} 400 2×107 26 SPM-35-4P-02 4 90 SPM-35-6P-02 6 110 0.3 0.1 100 0.02{200} 400 2×107 SPM-35-8P-02 8 120 SPM-35-12P-02 12 200 SPM-50-4P-02 4 120 SPM-50-6P-02 6 160 SPM-50-8P-02 8 165 0.3 0.1 100 0.03{300} 400 2×107 SPM-50-12P-02 12 220 SPM-50-16P-02 16 250 SPM-50-18P-02 18 320 SPM-100-6P-03 6 720 SPM-100-12P-03 12 1000 5 0.1 100 0.3{3000} 200 1×107 SPM-100-18P-03 18 1200 SPM-100-24P-03 24 1500 (注)1.絶縁抵抗はDC500Vでの測定値です。    2.SPM-100シリーズは、中空構造(中空径φ40 mm)となっています。 ■ SPMシリーズの取り扱い注意事項 ●接続の際は、極間を短絡させないようにご注意ください。 ●ハンダ付け端子方式のスリップリングの端子接続の際は、30W以下のハ ンダごてにて5秒以内に取り付けてください。また、ハンダ付け後端子が 充分冷えないうちに端子に力をかけないようにしてください。端子上部 のハンダはブラシ固定用のハンダですので、この部分へのハンダ付けは 避けてください。 (ご要求頂ければ、端子への電線ハンダ付けも行います。) ●端子には、9.8N以上の外力を加えないようにしてください。 ●リード線の引っ張り強度は、2.9N以下にてご使用ください。 ●スリップリングには、水滴・油・ペースト等がかからないようにご注意く ださい。 (一度、油・ペースト等がスリップリングの中に侵入するとノイズの原因と なり、除去は極めて困難ですのでご注意ください。) ●高湿度の場所で使用する場合は、防水ケース等をつける工夫をしてく ださい。 ●回転体に直接スリップリングのシャフトをビス等で固定する場合は、スリ ップリング固定側をビス等で固定せずに、なるべくフリーになるように 回転止め程度の板バネ等にて止めてください。 ●静止機器に取り付ける場合は、スリップリングの回転軸と接続する回転 体とカップリング等を利用し、芯ずれ等による負荷が直接スリップリン グの回転軸にかからないよう接続してください。 12
Page14

動力・制御用スリップリング 屋内仕様 SRシリーズ ■ 構造・特長 ■ 定格電流50A(定格電圧AC600V) ●ブラシ:銅カーボン ●リング:銅合金 ●ブラシバネ:バネ鋼 ●ブラシホルダ:アルミダイカスト ●回転方向:CW-CCW ●使用温度:-10℃~+50℃ 4-φ10.5 4-φ10.5 C 7 42 A 12 □200 B □235 ■ 定格電流20A(定格電圧AC600V) 絶縁抵抗 許容回転数 外 形 寸 法( mm) 質 量 型   式 極 数 MΩ min-(1 rpm) A B C kg SR-3303 3 142 203 93.5 8.0 SR-3304 4 159 220 106.5 8.5 SR-3306 6 195 256 132.5 9.5 50 60 SR-3308 8 212 273 162.5 10.0 SR-3310 10 232 293 188.5 10.5 4-φ10.5 SR-3312 12 257 318 214.5 11.0 4-φ10.5 C (注)絶縁抵抗はDC500Vでの測定値です。 7 42 A 12 □200 B □235 ■ 定格電流100A(定格電圧AC600V) 絶縁抵抗 許容回転数 外 形 寸 法( mm) 質 量 型   式 極 数 MΩ min-(1 rpm) A B C kg SR-1303 3 142 203 83 8.0 SR-1304 4 142 203 92 8.0 SR-1306 6 159 220 110 8.5 SR-1308 8 177 238 132 9.0 SR-1310 10 195 256 150 9.5 SR-1312 12 212 273 168 10.0 SR-1314 14 232 293 192 10.5 SR-1316 16 257 318 210 11.0 4-φ10.5 50 60 SR-1318 18 297 358 237 12.0 4-φ10.5 C SR-1320 20 297 358 255 12.0 7 42 A 12 □200 B □235 SR-1322 22 337 398 273 13.0 SR-1324 24 337 398 291 13.0 SR-1326 26 377 438 309 14.0 絶縁抵抗 許容回転数 外 形 寸 法( mm) 質 量 型   式 極 数 SR-1328 28 377 438 327 14.0 MΩ min-(1 rpm) A B C kg SR-1330 30 432 493 345 15.0 SR-4303 3 177 238 114.5 9.0 50 60 SR-1332 32 432 493 363 15.0 SR-4304 4 195 256 133.5 9.5 (注)絶縁抵抗はDC500Vでの測定値です。 (注)絶縁抵抗はDC500Vでの測定値です。 13 14 □150 □125 165 □150 □125 □150 □125 180 177
Page15

動力・制御用スリップリング 屋内仕様 SRシリーズ ■ 構造・特長 ■ 定格電流50A(定格電圧AC600V) ●ブラシ:銅カーボン ●リング:銅合金 ●ブラシバネ:バネ鋼 ●ブラシホルダ:アルミダイカスト ●回転方向:CW-CCW ●使用温度:-10℃~+50℃ 4-φ10.5 4-φ10.5 C 7 42 A 12 □200 B □235 ■ 定格電流20A(定格電圧AC600V) 絶縁抵抗 許容回転数 外 形 寸 法( mm) 質 量 型   式 極 数 MΩ min-(1 rpm) A B C kg SR-3303 3 142 203 93.5 8.0 SR-3304 4 159 220 106.5 8.5 SR-3306 6 195 256 132.5 9.5 50 60 SR-3308 8 212 273 162.5 10.0 SR-3310 10 232 293 188.5 10.5 4-φ10.5 SR-3312 12 257 318 214.5 11.0 4-φ10.5 C (注)絶縁抵抗はDC500Vでの測定値です。 7 42 A 12 □200 B □235 ■ 定格電流100A(定格電圧AC600V) 絶縁抵抗 許容回転数 外 形 寸 法( mm) 質 量 型   式 極 数 MΩ min-(1 rpm) A B C kg SR-1303 3 142 203 83 8.0 SR-1304 4 142 203 92 8.0 SR-1306 6 159 220 110 8.5 SR-1308 8 177 238 132 9.0 SR-1310 10 195 256 150 9.5 SR-1312 12 212 273 168 10.0 SR-1314 14 232 293 192 10.5 SR-1316 16 257 318 210 11.0 4-φ10.5 50 60 SR-1318 18 297 358 237 12.0 4-φ10.5 C SR-1320 20 297 358 255 12.0 7 42 A 12 □200 B □235 SR-1322 22 337 398 273 13.0 SR-1324 24 337 398 291 13.0 SR-1326 26 377 438 309 14.0 絶縁抵抗 許容回転数 外 形 寸 法( mm) 質 量 型   式 極 数 SR-1328 28 377 438 327 14.0 MΩ min-(1 rpm) A B C kg SR-1330 30 432 493 345 15.0 SR-4303 3 177 238 114.5 9.0 50 60 SR-1332 32 432 493 363 15.0 SR-4304 4 195 256 133.5 9.5 (注)絶縁抵抗はDC500Vでの測定値です。 (注)絶縁抵抗はDC500Vでの測定値です。 13 14 □150 □125 165 □150 □125 □150 □125 180 177
Page16

動力・制御用スリップリング 屋外仕様 SRシリーズ ■ 構造・特長 ■ 定格電流50A(定格電圧AC600V) ●ブラシ:銅カーボン 4-φ13 ●リング:銅合金 3 (ENDO・メス印ロウ) ●ブラシバネ:バネ鋼 ●ブラシホルダ:アルミダイカスト ●回転方向:CW-CCW ●使用温度:-10℃~+50℃ 相手フランジ(貴社) 10 ■ 定格電流20A(定格電圧AC600V) C 4-φ13 110 A 15 □230 B □270 4-φ13 2.5 3 (ENDO・メス印ロウ) 絶縁抵抗 許容回転数 外 形 寸 法( mm) 質 量 型   式 極 数 MΩ min-(1 rpm) A B C kg SR-3303-O 3 172 297 93.5 22.0 SR-3304-O 4 197 322 106.5 23.0 SR-3306-O 6 227 352 132.5 24.0 50 60 SR-3308-O 8 247 372 162.5 25.0 相手フランジ(貴社) SR-3310-O 10 267 392 188.5 26.0 10 297 422 214.5 27.0 C 4-φ13 SR-3312-O 12 110 A 15 □230 B □270 (注)絶縁抵抗はDC500Vでの測定値です。 2.5 絶縁抵抗 許容回転数 外 形 寸 法( mm) 質 量 型   式 極 数 ■ 定格電流100A(定格電圧AC600V) MΩ min-(1 rpm) A B C kg 4-φ13 SR-1303-O 3 172 297 83 21.5 3 (ENDO・メス印ロウ) SR-1304-O 4 172 297 92 21.5 SR-1306-O 6 172 297 110 22.0 SR-1308-O 8 197 322 132 23.0 SR-1310-O 10 227 352 150 24.0 SR-1312-O 12 227 352 168 24.5 SR-1314-O 14 267 392 192 25.5 SR-1316-O 16 50 60 267 392 210 26.0 相手フランジ(貴社) SR-1318-O 18 297 422 237 27.0 10 C 4-φ13 SR-1320-O 20 327 452 255 28.0 110 A 15 □230 B □270 SR-1322-O 22 362 487 273 29.0 2.5 SR-1324-O 24 362 487 291 29.5 SR-1326-O 26 392 517 309 30.5 絶縁抵抗 許容回転数 外 形 寸 法( mm) 質 量 型   式 極 数 SR-1328-O 28 392 517 327 31.0 MΩ min-(1 rpm) A B C kg SR-1330-O 30 422 547 345 32.0 SR-4303-O 3 267 392 114.5 26.0 50 60 SR-1332-O 32 422 547 363 32.5 SR-4304-O 4 267 392 133.5 26.5 (注)絶縁抵抗はDC500Vでの測定値です。 (注)絶縁抵抗はDC500Vでの測定値です。 15 16 ─ 120 0.05 ─0.10 φ180 φ150 φ120 165 ─ ─ 120 0.05 ─0.10 120 0.05 ─0.10 φ180 φ180 φ150 φ150 φ120 φ120 180 177
Page17

動力・制御用スリップリング 屋外仕様 SRシリーズ ■ 構造・特長 ■ 定格電流50A(定格電圧AC600V) ●ブラシ:銅カーボン 4-φ13 ●リング:銅合金 3 (ENDO・メス印ロウ) ●ブラシバネ:バネ鋼 ●ブラシホルダ:アルミダイカスト ●回転方向:CW-CCW ●使用温度:-10℃~+50℃ 相手フランジ(貴社) 10 ■ 定格電流20A(定格電圧AC600V) C 4-φ13 110 A 15 □230 B □270 4-φ13 2.5 3 (ENDO・メス印ロウ) 絶縁抵抗 許容回転数 外 形 寸 法( mm) 質 量 型   式 極 数 MΩ min-(1 rpm) A B C kg SR-3303-O 3 172 297 93.5 22.0 SR-3304-O 4 197 322 106.5 23.0 SR-3306-O 6 227 352 132.5 24.0 50 60 SR-3308-O 8 247 372 162.5 25.0 相手フランジ(貴社) SR-3310-O 10 267 392 188.5 26.0 10 297 422 214.5 27.0 C 4-φ13 SR-3312-O 12 110 A 15 □230 B □270 (注)絶縁抵抗はDC500Vでの測定値です。 2.5 絶縁抵抗 許容回転数 外 形 寸 法( mm) 質 量 型   式 極 数 ■ 定格電流100A(定格電圧AC600V) MΩ min-(1 rpm) A B C kg 4-φ13 SR-1303-O 3 172 297 83 21.5 3 (ENDO・メス印ロウ) SR-1304-O 4 172 297 92 21.5 SR-1306-O 6 172 297 110 22.0 SR-1308-O 8 197 322 132 23.0 SR-1310-O 10 227 352 150 24.0 SR-1312-O 12 227 352 168 24.5 SR-1314-O 14 267 392 192 25.5 SR-1316-O 16 50 60 267 392 210 26.0 相手フランジ(貴社) SR-1318-O 18 297 422 237 27.0 10 C 4-φ13 SR-1320-O 20 327 452 255 28.0 110 A 15 □230 B □270 SR-1322-O 22 362 487 273 29.0 2.5 SR-1324-O 24 362 487 291 29.5 SR-1326-O 26 392 517 309 30.5 絶縁抵抗 許容回転数 外 形 寸 法( mm) 質 量 型   式 極 数 SR-1328-O 28 392 517 327 31.0 MΩ min-(1 rpm) A B C kg SR-1330-O 30 422 547 345 32.0 SR-4303-O 3 267 392 114.5 26.0 50 60 SR-1332-O 32 422 547 363 32.5 SR-4304-O 4 267 392 133.5 26.5 (注)絶縁抵抗はDC500Vでの測定値です。 (注)絶縁抵抗はDC500Vでの測定値です。 15 16 ─ 120 0.05 ─0.10 φ180 φ150 φ120 165 ─ ─ 120 0.05 ─0.10 120 0.05 ─0.10 φ180 φ180 φ150 φ150 φ120 φ120 180 177
Page18

スリップリング部品 部 品 ■ 銀ブラシ使用のスリップリング仕様(SRシリーズ) ■ 共通仕様 ●定格電圧 AC250V・DC100V ●許容電流 10A ●極数 最大32極 ●接触抵抗値 10mΩ以下 ●絶縁抵抗:DC500V,10MΩ ●絶縁耐力:AC2200V,1min ●定格電圧:AC600V ●許容回転数 60min-1(rpm) ●回転方向 CW-CCW ●使用温度 -10℃~+50℃ ●回転方向:CW-CCW ●許容回転数:60min-(1 rpm) ●使用温度:-10℃~+50℃ ●耐久性 175000万万回回転(転(DDC6CV6 V 5m5mA)A)  ●●適適用用型型式式  SRS-R1-310330-3O-O~~131323-2O-O ■ 20A 図1 ■ スリップリング 部品表 内径φ 定格電流(A) 極数 部品番号 参照図面 内径φ 定格電流(A) 極数 部品番号 参照図面 3 LRP003728 8 LRP009170a 4 LRP003729 10 LRP015347 12 LRP008962 6 LRP003730 14 LRP015348 8 LRP003731 16 LRP015349 10 LRP003732 18 LRP015350 12 LRP003733 20 図2 20 LRP015351 各極数に於けるL寸法(mm) 内径 3極 4極 6極 8極 10極 12極 14極 16極 18極 20極 22極 24極 26極 28極 30極 14 LRP003734 22 LRP008890 57 44 53 71 89 107 126 143 161 179 198 215 233 251 269 287 20 16 LRP003735 図1 24 LRP006342 ※推奨取付軸加工寸法 φ57 0-0.15 18 LRP003736 26 LRP005203 ■ 20A 20 LRP003737 28 LRP015352 図2 30 LRP015353 22 LRP003738 57 82 3 LRP015354 24 LRP003739 4 LRP015355 26 LRP003740 6 LRP015356 28 LRP003741 50 図4 8 LRP015357 30 LRP003742 10 LRP013396 3 LRP003743 12 LRP018102 4 LRP003744 3 LRP015358 50 図3 6 LRP003745 4 LRP015359 100 図6 6 LRP015360 8 LRP003746 8 LRP015361 3 LRP006777 100 図5 3 LRP008906 各極数に於けるL寸法(mm) 4 LRP006779 200 図8 内径 3極 4極 6極 8極 10極 12極 14極 16極 18極 20極 22極 24極 26極 28極 30極 4 LRP013212 82 ̶ ̶ ̶ 94 111 129 147 165 183 201 219 237 256 273 291 3 LRP004077 3 LRP015362 ※推奨取付軸加工寸法 φ82 0-0.15 150 図7 300 図9 4 LRP004078 4 LRP015363 ■ 50A 図3 各極数に於けるL寸法(mm) 内径 3極 4極 6極 8極 57 54 68 94 120 ※推奨取付軸加工寸法 φ57 0-0.15 17 18
Page19

■ 共通仕様 ●絶縁抵抗:DC500V,10MΩ ●絶縁耐力:AC2200V,1min ●定格電圧:AC600V ●回転方向:CW-CCW ●許容回転数:60min -(1 rpm) ●使用温度:-10℃~+50℃ ■ 20A 図1 各極数に於けるL寸法(mm) 内径 3極 4極 6極 8極 10極 12極 14極 16極 18極 20極 22極 24極 26極 28極 30極 57 44 53 71 89 107 126 143 161 179 198 215 233 251 269 287 ※推奨取付軸加工寸法 φ57 0-0.15 ■ 20A 図2 各極数に於けるL寸法(mm) 内径 3極 4極 6極 8極 10極 12極 14極 16極 18極 20極 22極 24極 26極 28極 30極 82 ̶ ̶ ̶ 94 111 129 147 165 183 201 219 237 256 273 291 ※推奨取付軸加工寸法 φ82 0-0.15 ■ 50A 図3 各極数に於けるL寸法(mm) 内径 3極 4極 6極 8極 57 54 68 94 120 ※推奨取付軸加工寸法 φ57 0-0.15 18
Page20

スリップリング部品 部 品 ■ 共通仕様 ●絶縁抵抗:DC500V,10MΩ ●絶縁耐力:AC2200V,1min ●定格電圧:AC600V ●回転方向:CW-CCW ●許容回転数:60min -(1 rpm) ●使用温度:-10℃~+50℃ ■ 50A 図4 各極数に於けるL寸法(mm) 内径 3極 4極 6極 8極 10極 12極 82 63 74 101 126 154 179 ※推奨取付軸加工寸法 φ82 0-0.15 ■ 100A 図5 各極数に於けるL寸法(mm) 内径 3極 4極 57 74 94 ※推奨取付軸加工寸法 φ57 0-0.15 ■ 100A 図6 各極数に於けるL寸法(mm) 内径 3極 4極 6極 8極 82 84 105 147 183 ※推奨取付軸加工寸法 φ82 0-0.15 19
