ゼンマイの力を動力として多様な装置に組み込み可能な、四角型のバランサー
スプリングバランサーをからくり装置に組込みやすくするために、外観形状を四角（直方体）にしました。
■使用用途
・からくり装置への組込み
■四角バランサーの利点
・外観形状を四角にしたことで、自由な取り付けと確実な固定が可能
・M5ボルト2本で簡単に固定
・BSシリーズには正確な張力調整を可能にするレバー式張力低減機構内蔵
・ワイヤロープ（Wタイプ）とナイロンロープ（Nタイプ）をラインナップ
関連メディア
このカタログについて
| ドキュメント名 | 【四角バランサー】装置組込用 BS/SBSシリーズ |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 737.3Kb |
| 登録カテゴリ | |
| 取り扱い企業 | 遠藤工業株式会社 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

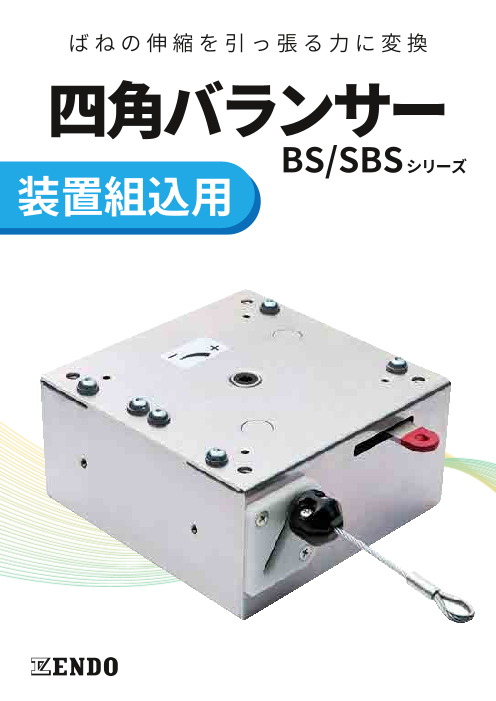

Page1
アペルザカタログ表紙-BS,SBSシリーズ.pdf
ばねの伸縮を引っ張る力に変換
四角バランサー
BS/SBSシリーズ
装置組込用
Page2
アペルザカタログ裏表紙-BS,SBSシリーズ.pdf
構造・特徴
耐久性に優れたワイヤロープと取り回しが 装置へ組み込んだ後でも、両サイドからレ 取付穴を多数配置したことにより、ボルト
容易なナイロンロープの 2 種類をライン ンチ 1本で張力増・張力減を微調整するこ で簡単に固定でき、市販のアルミフレーム
ナップしております。 とが可能です。 と容易に組み合わせることが可能です。
製品一覧
D
型式 容量（kg） ストローク A B C D E
（m） （mm）（mm）（mm）（mm）（mm） B C
BS3W
1.5 ～ 3.0 1.3
BS3N
BS5W
3.0 ～ 5.0 1.3 144 144 73 120 80 A E
BS5N
BS7W
5.0 ～ 7.0 1.3
BS7N
SBS3W
1.5 ～ 3.0 0.5
SBS3N BSシリーズ
98 98 57 86 60
SBS5W
3.0 ～ 5.0 0.5
SBS5N
SBSシリーズ
シューターなどの可動部品引き戻し機構に！
遠藤工業株式会社 ホームページアドレス https://www.endo-kogyo.co.jp
〒959-1261 新潟県燕市秋葉町 3丁目 14番 7号 からくりシリーズ
TEL（0256）62-5133 FAX（0256）62-5772 商品ページ
https://www.endo-kogyo.co.jp ISO9001 JP97/010458
認 証 取 得：本 社、工 場 左記ＱＲコードをスマート
フォンやタブレット端末の
事業所情報につきましては、 バーコードリーダーで読み
取ってください。
二次元バーコードよりご確認ください。
ISO14001 JP10/070952
認 証 取 得：本 社、工 場 ※当カタログ記載の商品は性能向上の為、予告なく変更することがあります。
※当カタログの作成に際してあらゆる注意を払いましたが、弊社は誤記、脱漏に関して責任を負いません。
