落下防止装置内蔵によりエアツールの落下を防ぐツールホースバランサー
■特長
・容量0.5kg～6.5kg
・落下防止装置内蔵により、万一スプリングが破断した場合でもエアツールの落下を防止します。
・ホース内径Φ8.5ｍｍと大きく、エア流量が十分確保できエア工具の性能を十分に発揮できます。
このカタログについて
| ドキュメント名 | 【スプリングバランサー】ツールホースバランサー THBシリーズ |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 1.1Mb |
| 登録カテゴリ | |
| 取り扱い企業 | 遠藤工業株式会社 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

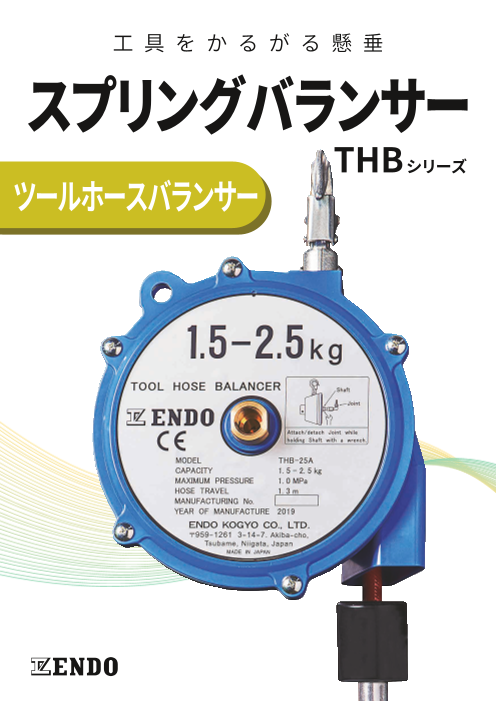

Page1
アペルザカタログ表紙-THBシリーズ.pdf
工 具 を か る が る 懸 垂
スプリングバランサー
THBシリーズ
ツールホースバランサー
Page2
アペルザカタログ裏表紙-THBシリーズ.pdf
構造・特徴
ホースリールの機能と、バランス機能を兼 落下防止装置内蔵により、万一スプリング ホース内径はφ8.5mm と大きく、エア流
ね備えておりエアツール等の懸垂に最適 が破断した場合でもエアツールの落下を防 量が十分確保できエア工具の性能を十分に
で、乱雑なホース配管が整理されます。 止します。 発揮できます。
製品一覧 外形寸法 (mm)
型式 容量（kg） ストローク ホース内径 質量 54.8 35 φ24 47
（m） （φmm） （kg） 14
THB-15A 0.5 ～ 1.5 1.3 8.5 2.0
φ12 14
THB-25A 1.5 ～ 2.5 1.3 8.5 2.1 27
THB-35A 2.5 ～ 3.5 1.3 8.5 2.2
THB-50A 3.5 ～ 5.0 1.3 8.5 2.2
THB-65A 5.0 ～ 6.5 1.3 8.5 2.3 Rc3/8
13
特別付属品
◆ユニオンエルボ（外径10.5mm）
品番 LBP000654 （65～85） （27～72）
◆スイベルジョイント φ189 Rc1/4 16 127
品番 LBP000659
◆移動ストッパ
品番 LBP001894 流量特性曲線
◆延長ホース1m（スイベルジョイント付） YBM000073-11
品番 LBP001894
注）1mを超える場合は、0.5mごとの延長となります。 10 1.0 1.0 供給圧力 MPa
（最大延長は2mまで）
出 出 0.
◆クイックカプラセット（外径11.3mm） 口 口 9
圧 圧 0
品番 LBP000784 力 力 .8
｛kgf/ｃ㎡｝ MPa 0.7
注）一次側配管用です。 0.6
5 0.5
◆プロテクトワイヤ 0.5
品番 LBP002196 0.4
エアツール接続時カプラ（二次側）使用時において、 0.3
エアツールとホースの離脱による万一の落下を防止します。
0 0
0.5 1.0 1.5
流量 m3／min[normal ]
遠藤工業株式会社 ホームページアドレス https://www.endo-kogyo.co.jp
本社営業部 新潟県燕市秋葉町 3丁目 14番 7号
〒959-1261 TEL(0256)62-5133 FAX(0256)62-5772 ホースバランサー
東京営業部 東京都千代田区神田東松下町 12-2 JBSL 神田ビル 2F 商品ページ
〒101-0042 TEL(03)5295-3711 FAX(03)5295-3717 ISO9001 JP97/010458
大阪営業部 大阪市浪速区幸町 2丁目 3番 14号 ダイトービル 3F 認 証 取 得：本 社、工 場 左記ＱＲコードをスマート
〒556-0021 TEL(06)6568-1571 FAX(06)6568-1573 フォンやタブレット端末の
名古屋営業所 愛知県名古屋市中区大須 1丁目 7番 14号 パークIMビル 3F バーコードリーダーで読み
〒460-0011 TEL(052)253-6231 FAX(052)253-6240 取ってください。
九州営業所 福岡市博多区博多駅東 3丁目 11番 15号 文喜ビル 3F ISO14001 JP10/070952
認 証 取 得：本 社、工 場 ※当カタログ記載の商品は性能向上の為、予告なく変更することがあります。
〒812-0013 TEL(092)412-5281 FAX(092)412-5280 ※当カタログの作成に際してあらゆる注意を払いましたが、弊社は誤記、脱漏に関して責任を負いません。
81.2
163.5
（MIN.327 ～M AX.1627） 13
