半導体集積回路、液晶パネルなどの製造工程で使用する手動工具の懸垂に最適なクリーンルーム用バランサー
スプリングのトルク変化を、テーパドラムにすることによりバランスが取れる機構にしたもので、吊り下げ物を手で軽く上・下操作する事を可能にした機器です。
■使用用途
・組立製造ラインの各種ツール懸垂に。
・長時間のネジ締め・分解作業をするとき。
・機器、治工具及び加工部品、素材の懸垂、芯出しをするとき。
■バランサーの利点
・疲労を減少し作業効率を向上させます。
・工具の位置を安定させ正確な作業ができます。
・工具の汚損を防止します。
・電気や空気による動力は不要で、安全作業ができます。
関連メディア
このカタログについて
| ドキュメント名 | 【スプリングバランサー】クリーンルーム仕様 SBCシリーズ |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 949.2Kb |
| 登録カテゴリ | |
| 取り扱い企業 | 遠藤工業株式会社 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

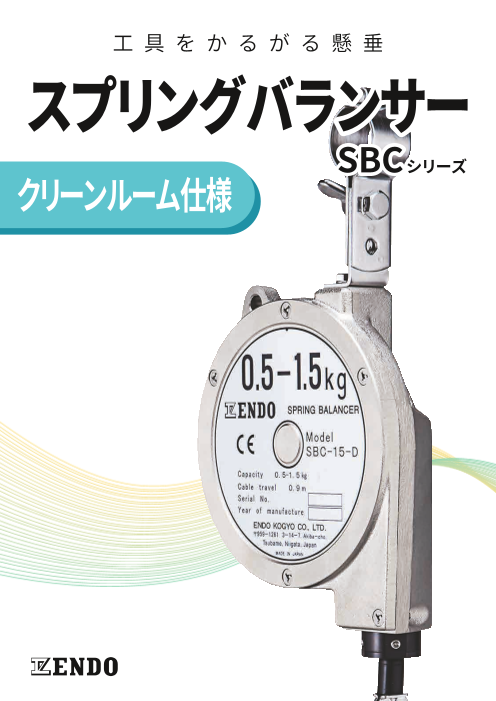

Page1
アペルザカタログ表紙-SBCシリーズ.pdf
工 具 を か る が る 懸 垂
スプリングバランサー
SBCシリーズ
Page2
アペルザカタログ裏表紙-SBCシリーズ.pdf
構造・特徴
スプリングのトルク変化をテーパドラムに 密閉型のケースが粉塵の悲惨を防止するた 静電気対応済。ケースが導電性のためワイ
することによりバランスを取ることができ、 め、精密機器へのダメージなく、快適に作 ヤを使ってアースを取ることが出来ます。
軽い力で上・下操作をすることが可能です。 業が進められます。
製品一覧 外形寸法 (mm)
SBC-15-D/25-D
型式 容量（kg） ストローク 質量
（m） （kg） 22.5
φ32
SBC-15-D 0.5 ～ 1.5 0.9 1.2 25 36 36
SBC-25-D 1.5 ～ 2.5 0.9 1.3
φ9
6.6
28 46
52.6 144
遠藤工業株式会社 ホームページアドレス https://www.endo-kogyo.co.jp
本社営業部 新潟県燕市秋葉町 3丁目 14番 7号
〒959-1261 TEL(0256)62-5133 FAX(0256)62-5772 クリーンルーム仕様バランサー
東京営業部 東京都千代田区神田東松下町 12-2 JBSL 神田ビル 2F 商品ページ
〒101-0042 TEL(03)5295-3711 FAX(03)5295-3717 ISO9001 JP97/010458
大阪営業部 大阪市浪速区幸町 2丁目 3番 14号 ダイトービル 3F 認 証 取 得：本 社、工 場 左記ＱＲコードをスマート
〒556-0021 TEL(06)6568-1571 FAX(06)6568-1573 フォンやタブレット端末の
名古屋営業所 愛知県名古屋市中区大須 1丁目 7番 14号 パークIMビル 3F バーコードリーダーで読み
〒460-0011 TEL(052)253-6231 FAX(052)253-6240 取ってください。
九州営業所 福岡市博多区博多駅東 3丁目 11番 15号 文喜ビル 3F ISO14001 JP10/070952
※当カタログ記載の商品は性能向上の為、予告なく変更することがあります。
〒812-0013 TEL(092)412-5281 FAX(092)412-5280 認 証 取 得：本 社、工 場
※当カタログの作成に際してあらゆる注意を払いましたが、弊社は誤記、脱漏に関して責任を負いません。
300 267
162 9
70
79
