使用感はそのままに、危険から身を守る機能が付いた速度ロック内蔵バランサー
スプリングのトルク変化を、テーパドラムにすることによりバランスが取れる機構にしたもので、吊り下げ物を手で軽く上・下操作する事を可能にした機器です。
■使用用途
・組立製造ラインの各種ツール懸垂に。
・長時間のネジ締め・分解作業をするとき。
・機器、治工具及び加工部品、素材の懸垂、芯出しをするとき。
■バランサーの利点
・疲労を減少し作業効率を向上させます。
・工具の位置を安定させ正確な作業ができます。
・工具の汚損を防止します。
・電気や空気による動力は不要で、安全作業ができます。
関連メディア
このカタログについて
| ドキュメント名 | 【スプリングバランサー】速度ロック内蔵タイプ EWAシリーズ |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 1.1Mb |
| 登録カテゴリ | |
| 取り扱い企業 | 遠藤工業株式会社 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

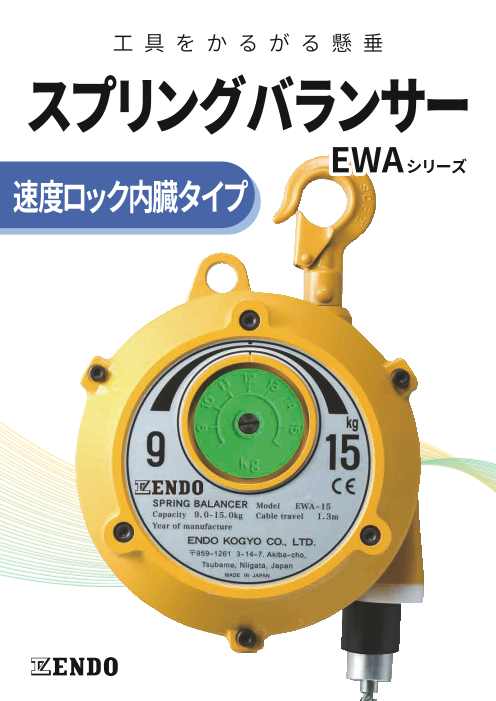

Page1
アペルザカタログ表紙-EWAシリーズ.pdf
工 具 を か る が る 懸 垂
スプリングバランサー
EWAシリーズ
速度ロック内臓タイプ
Page2
アペルザカタログ裏表紙-EWAシリーズ.pdf
構造・特徴
スプリング
ドラム
スプリングのトルク変化をテーパドラムに ワイヤロープが切断されると同時にドラムが巻き ワイヤロープが急速に巻き取られることに
することによりバランスを取ることができ、 取り方向に急速に回転しますが、遠心力でラチェッ よる人身事故の要因を減らすために、本装
軽い力で上・下操作をすることが可能です。 トが飛び出しドラムの回転を即時に停止させます。 置は開発されました。
製品一覧
型式 容量（kg） ストローク ワイヤロープ径 質量
（m） （φmm） （kg）
EWA-15 9.0 ～ 15.0 1.3 4.0 4.7
EWA-22 15.0 ～ 22.0 1.5 4.76 8.9
EWA-30 22.0 ～ 30.0 1.5 4.76 9.3
EWA-40 30.0 ～ 40.0 1.5 4.76 11.9
EWA-50 40.0 ～ 50.0 1.5 4.76 12.3
EWA-60 50.0 ～ 60.0 1.5 4.76 13.3
EWA-70 60.0 ～ 70.0 1.5 4.76 13.6
外形寸法 (mm)
EWA-15 EWA-22/30 EWA-40/50/60/70
15 38 φ24 90 47 φ30 98.5 30 47 φ30 123（136）
16 16
14
φ15 42 9 2-φ15 2-φ17
14 18 18
23 28.8 32.8
53.5 12
18 93（104） 14
φ18 約90.5～130.5 18
約115～155
9 （126～166）9
（6） φ22 176.5 φ22 206（217）
約39～68 約 83～ 117 約46～83 約46～83
180 154 218 220
※（ ）寸法は EWA-60/70 を示す。
遠藤工業株式会社 ホームページアドレス https://www.endo-kogyo.co.jp
本社営業部 新潟県燕市秋葉町 3丁目 14番 7号
〒959-1261 TEL(0256)62-5133 FAX(0256)62-5772 スプリングバランサー
東京営業部 東京都千代田区神田東松下町 12-2 JBSL 神田ビル 2F 商品ページ
〒101-0042 TEL(03)5295-3711 FAX(03)5295-3717 ISO9001 JP97/010458
大阪営業部 大阪市浪速区幸町 2丁目 3番 14号 ダイトービル 3F 認 証 取 得：本 社、工 場 左記ＱＲコードをスマート
〒556-0021 TEL(06)6568-1571 FAX(06)6568-1573 フォンやタブレット端末の
名古屋営業所 愛知県名古屋市中区大須 1丁目 7番 14号 パークIMビル 3F バーコードリーダーで読み
〒460-0011 TEL(052)253-6231 FAX(052)253-6240 取ってください。
九州営業所 福岡市博多区博多駅東 3丁目 11番 15号 文喜ビル 3F ISO14001 JP10/070952
※当カタログ記載の商品は性能向上の為、予告なく変更することがあります。
〒812-0013 TEL(092)412-5281 FAX(092)412-5280 認 証 取 得：本 社、工 場
※当カタログの作成に際してあらゆる注意を払いましたが、弊社は誤記、脱漏に関して責任を負いません。
108.5
95
152 13
（10） （MIN.346 ～MAX.1646）
264
117 117
194
16.5 （MIN.445 ～MAX.1945） 17
271
119 115
194
16.5 約MIN.445 ～MAX.1945 17
15
