吊り下げ物を軽い力で上下操作できる、重量物吊り下げ用バランサー
スプリングのトルク変化を、テーパドラムにすることによりバランスが取れる機構にしたもので、吊り下げ物を手で軽く上・下操作する事を可能にした機器です。
■使用用途
・組立製造ラインの各種ツール懸垂に。
・長時間のネジ締め・分解作業をするとき。
・機器、治工具及び加工部品、素材の懸垂、芯出しをするとき。
■バランサーの利点
・疲労を減少し作業効率を向上させます。
・工具の位置を安定させ正確な作業ができます。
・工具の汚損を防止します。
・電気や空気による動力は不要で、安全作業ができます。
関連メディア
このカタログについて
| ドキュメント名 | 【スプリングバランサー】重量物吊り下げ用 ETPシリーズ |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 731.8Kb |
| 登録カテゴリ | |
| 取り扱い企業 | 遠藤工業株式会社 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

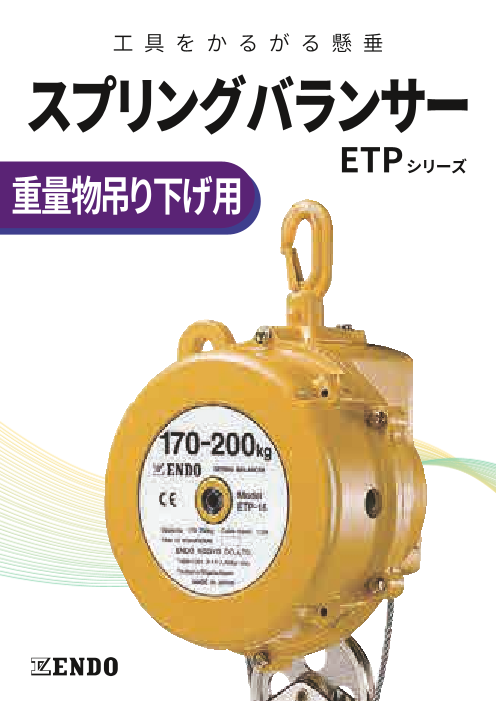

Page1
アペルザカタログ表紙-ETPシリーズ.pdf
工 具 を か る が る 懸 垂
スプリングバランサー
ETPシリーズ
重量物吊り下げ用
Page2
アペルザカタログ裏表紙-ETPシリーズ.pdf
構造・特徴
スプリングのトルク変化をテーパドラムに 落下防止装置や補助ハンガーなど、万が一 ワイヤロープと滑車を用いて、最大
することによりバランスを取ることができ、 スプリングが破断した時や上フックが破損 200kg までの重いワークをパワフルに持
軽い力で上・下操作をすることが可能です。 した時の安全に備えています。 ち上げます。
製品一覧 外形寸法 (mm)
ETP-15/16
型式 容量（kg） ストローク ワイヤロープ径 質量
（m） （φmm） （kg） 87 175
5 18
ETP-15 140.0 ～ 170.0 1.2 6.0 28.7 150
φ2
4 18
ETP-16 170.0 ～ 200.0 1.2 6.0 29.7 18 φ24
□12
重たい工具の吊り下げや
垂れ下がるコードの整理整頓など
φ30 17
約6 約23 約151～212
37 250
φ276
287
遠藤工業株式会社 ホームページアドレス https://www.endo-kogyo.co.jp
本社営業部 新潟県燕市秋葉町 3丁目 14番 7号
〒959-1261 TEL(0256)62-5133 FAX(0256)62-5772 スプリングバランサー
東京営業部 東京都千代田区神田東松下町 12-2 JBSL 神田ビル 2F 商品ページ
〒101-0042 TEL(03)5295-3711 FAX(03)5295-3717 ISO9001 JP97/010458
大阪営業部 大阪市浪速区幸町 2丁目 3番 14号 ダイトービル 3F 認 証 取 得：本 社、工 場 左記ＱＲコードをスマート
〒556-0021 TEL(06)6568-1571 FAX(06)6568-1573 フォンやタブレット端末の
名古屋営業所 愛知県名古屋市中区大須 1丁目 7番 14号 パークIMビル 3F バーコードリーダーで読み
〒460-0011 TEL(052)253-6231 FAX(052)253-6240 取ってください。
九州営業所 福岡市博多区博多駅東 3丁目 11番 15号 文喜ビル 3F ISO14001 JP10/070952
認 証 取 得：本 社、工 場 ※当カタログ記載の商品は性能向上の為、予告なく変更することがあります。
〒812-0013 TEL(092)412-5281 FAX(092)412-5280 ※当カタログの作成に際してあらゆる注意を払いましたが、弊社は誤記、脱漏に関して責任を負いません。
128
156
242
19 MIN.623 ～MAX.1823 18
φ253
