スイッチや工具類の懸垂用途など必要な時に引き出し、手を放すと戻る高所用リトラクター
■特長
・リトラクターはワイヤーを引き出すに連れて張力が強くなるバランサーです
・ワイヤの引き出し可能⻑さは張⼒設定、吊り荷重によって変化します (カタログ参照)
・より安全性の高い落下防止装置付きモデルを揃えました(ERL-6S,8S,11S,14S)
・ラチェットのON-OFF切り替えができます
・本体を分解せずに上フックの取り外しが可能です
・固定用取り付け穴を装備し色々な用途に使えます
・ＥＲ－１０Ａ／１０Ｂの後継機種はＥＲＬ－８となります
関連メディア
このカタログについて
| ドキュメント名 | 【リトラクター】ロングタイプ ERLシリーズ |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 772.9Kb |
| 登録カテゴリ | |
| 取り扱い企業 | 遠藤工業株式会社 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容
Page1
アペルザカタログ表紙-ERLシリーズ.pdf

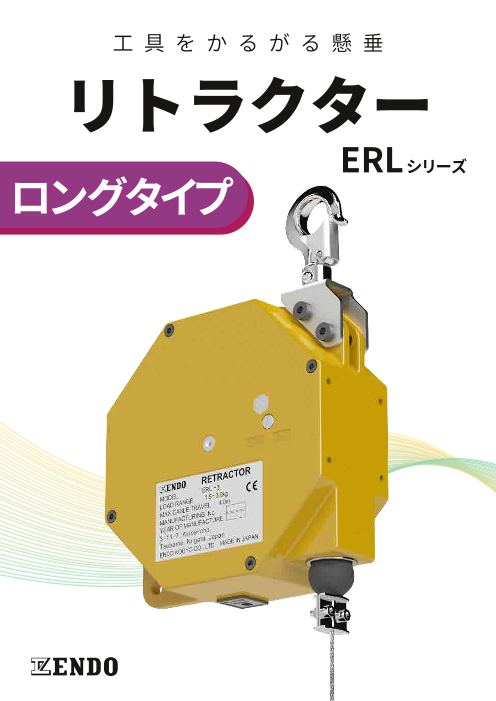

工 具 を か る が る 懸 垂
リトラクター
ERLシリーズ
ロングタイプ
Page2
アペルザカタログ裏表紙-ERLシリーズ.pdf
構造・特徴
ストロークが長く、ワイヤロープを引き出すほど ラチェット機構によるロック機能を搭載し ペンダントスイッチや工具類の懸垂用途な
張力が強くなるバランサーで、必要な時に引き出 ています。不要な場合は機能を無効に切り どを可能とし、本体に各種取付穴を装備して
し手を放すと戻る特性を活かして使用できます。 替えるピンがついています。 いるので装置等への取付にも対応できます。
製品一覧 外形寸法 (mm)
型式 落下防止装置 容量（kg） ストローク※ 質量 80
（m） （kg） 200 φ24 40 40
85 67 14
ERL-3 - 1.5 ～ 3.0 4.0 ※ 3.8
2-φ9 14
ERL-6 - 3.0 ～ 6.0 4.0 ※ 4.4
4-M5 4-M5
ERL-8 - 5.0 ～ 8.0 4.0 ※ 4.8
ERL-11 - 8.0 ～ 11.0 4.0 ※ 5.1 10 60 10 10 60 10
ERL-14 - 11.0 ～ 14.0 4.0 ※ 5.1
ERL-6S 有 3.0 ～ 6.0 4.0 ※ 4.4
ERL-8S 有 5.0 ～ 8.0 4.0 ※ 4.8 78
ERL-11S 有 8.0 ～ 11.0 4.0 ※ 5.1 6.5 φ6
φ
ERL-14S 有 11.0 ～ 14.0 4.0 ※ 5.1 17
※ストロークは張力設定、吊り荷重によって変化します。（下記参照）
吊り荷重とストローク目安
4.5
ERL-3
4.0
ERL-6,6S
3.5
ERL-8,8S
3.0
ERL-11,11S
2.5
ERL-14,14S
2.0
1.5
1.0
0.5
0
0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19
吊り荷重（kg）
※ストロークはワイヤロープを本体に全て収納した状態からの長さです。
※ストロークは上下動作時の目安です。
遠藤工業株式会社 ホームページアドレス https://www.endo-kogyo.co.jp
本社営業部 新潟県燕市秋葉町 3丁目 14番 7号
〒959-1261 TEL(0256)62-5133 FAX(0256)62-5772 リトラクター
東京営業部 東京都千代田区神田東松下町 12-2 JBSL 神田ビル 2F 商品ページ
〒101-0042 TEL(03)5295-3711 FAX(03)5295-3717 ISO9001 JP97/010458
大阪営業部 大阪市浪速区幸町 2丁目 3番 14号 ダイトービル 3F 認 証 取 得：本 社、工 場 左記ＱＲコードをスマート
〒556-0021 TEL(06)6568-1571 FAX(06)6568-1573 フォンやタブレット端末の
名古屋営業所 愛知県名古屋市中区大須 1丁目 7番 14号 パークIMビル 3F バーコードリーダーで読み
〒460-0011 TEL(052)253-6231 FAX(052)253-6240 取ってください。
九州営業所 福岡市博多区博多駅東 3丁目 11番 15号 文喜ビル 3F ISO14001 JP10/070952
認 証 取 得：本 社、工 場 ※当カタログ記載の商品は性能向上の為、予告なく変更することがあります。
〒812-0013 TEL(092)412-5281 FAX(092)412-5280 ※当カタログの作成に際してあらゆる注意を払いましたが、弊社は誤記、脱漏に関して責任を負いません。
