高所でも設置可能！吊り下げ物を軽い力で上下操作できる、ロングストロークバランサー
スプリングのトルク変化を、テーパドラムにすることによりバランスが取れる機構にしたもので、吊り下げ物を手で軽く上・下操作する事を可能にした機器です。
■使用用途
・組立製造ラインの各種ツール懸垂に。
・長時間のネジ締め・分解作業をするとき。
・機器、治工具及び加工部品、素材の懸垂、芯出しをするとき。
■バランサーの利点
・疲労を減少し作業効率を向上させます。
・工具の位置を安定させ正確な作業ができます。
・工具の汚損を防止します。
・電気や空気による動力は不要で、安全作業ができます。
関連メディア
このカタログについて
| ドキュメント名 | 【スプリングバランサー】高所用ロングストローク ELFシリーズ |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 867.8Kb |
| 登録カテゴリ | |
| 取り扱い企業 | 遠藤工業株式会社 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

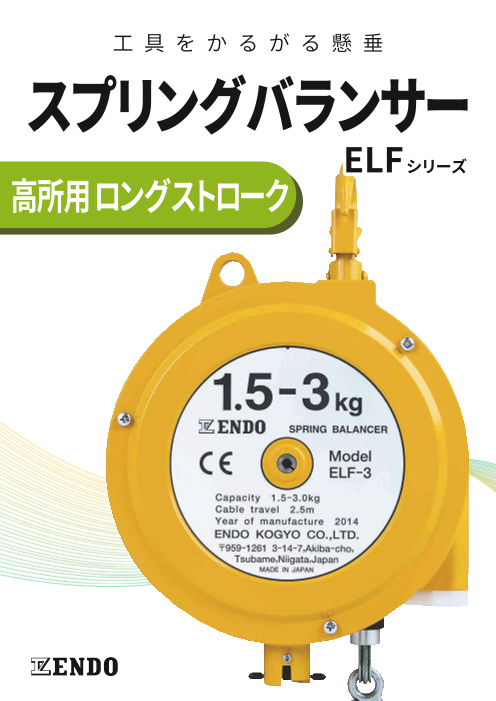

Page1
アペルザカタログ表紙-ELFシリーズ.pdf
工 具 を か る が る 懸 垂
スプリングバランサー
ELFシリーズ
高所用 ロングストローク
Page2
アペルザカタログ裏表紙-ELFシリーズ.pdf
構造・特徴
スプリング
ドラム
スプリングのトルク変化をテーパドラムに 落下防止装置や補助ハンガーなど、万が一 スプリングやワイヤロープの交換が安全・
することによりバランスを取ることができ、 スプリングが破断した時や上フックが破損 容易に行えるよう設計しているので、長く
軽い力で上・下操作をすることが可能です。 した時の安全に備えています。 ご使用いただけます。
製品一覧 外形寸法 (mm)
ELF-15
型式 容量（kg） ストローク ワイヤロープ径 質量
（m） （φmm） （kg） 25 43 113.5
φ30
16
ELF-3 1.5 ～ 3.0 2.5 3.0 4.6 14
2-φ17
73.5
ELF-5 3.0 ～ 5.0 2.5 3.0 4.8 18
32.5
ELF-9 5.0 ～ 9.0 2.5 3.0 5.4
ELF-15 9.0 ～ 15.0 2.5 4.76 10.0
ELF-22 15.0 ～ 22.0 2.5 4.76 10.2 17
ELF-30 22.0 ～ 30.0 2.5 4.76 11.0
ELF-40 30.0 ～ 40.0 2.5 4.76 14.5
55 18
ELF-50 40.0 ～ 50.0 2.5 4.76 14.9 9
φ22
ELF-60 50.0 ～ 60.0 2.5 4.76 17.1 (107~ 161)
(50~ 9 0)
213
ELF-70 60.0 ～ 70.0 2.5 4.76 18.0 232
＜外寸法について＞
他製品の外寸法は当社ホームページの該当商品ページよりご確認ください。
CADデータもダウンロード可能です。
重たい工具の吊り下げや
垂れ下がるコードの整理整頓など
遠藤工業株式会社 ホームページアドレス https://www.endo-kogyo.co.jp
本社営業部 新潟県燕市秋葉町 3丁目 14番 7号
〒959-1261 TEL(0256)62-5133 FAX(0256)62-5772 スプリングバランサー
東京営業部 東京都千代田区神田東松下町 12-2 JBSL 神田ビル 2F 商品ページ
〒101-0042 TEL(03)5295-3711 FAX(03)5295-3717 ISO9001 JP97/010458
大阪営業部 大阪市浪速区幸町 2丁目 3番 14号 ダイトービル 3F 認 証 取 得：本 社、工 場 左記ＱＲコードをスマート
〒556-0021 TEL(06)6568-1571 FAX(06)6568-1573 フォンやタブレット端末の
名古屋営業所 愛知県名古屋市中区大須 1丁目 7番 14号 パークIMビル 3F バーコードリーダーで読み
〒460-0011 TEL(052)253-6231 FAX(052)253-6240 取ってください。
九州営業所 福岡市博多区博多駅東 3丁目 11番 15号 文喜ビル 3F ISO14001 JP10/070952
認 証 取 得：本 社、工 場 ※当カタログ記載の商品は性能向上の為、予告なく変更することがあります。
〒812-0013 TEL(092)412-5281 FAX(092)412-5280 ※当カタログの作成に際してあらゆる注意を払いましたが、弊社は誤記、脱漏に関して責任を負いません。
294
114 124
202 17
16.5 (MIN.469~ MAX.2969)
