吊り下げ物を軽い力で上下操作できる、軽量物吊り下げ用バランサー
スプリングのトルク変化を、テーパドラムにすることによりバランスが取れる機構にしたもので、吊り下げ物を手で軽く上・下操作する事を可能にした機器です。
■使用用途
・組立製造ラインの各種ツール懸垂に。
・長時間のネジ締め・分解作業をするとき。
・機器、治工具及び加工部品、素材の懸垂、芯出しをするとき。
■バランサーの利点
・疲労を減少し作業効率を向上させます。
・工具の位置を安定させ正確な作業ができます。
・工具の汚損を防止します。
・電気や空気による動力は不要で、安全作業ができます。
関連メディア
このカタログについて
| ドキュメント名 | 【スプリングバランサー】軽量物吊り下げ用 EKシリーズ |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 741.4Kb |
| 登録カテゴリ | |
| 取り扱い企業 | 遠藤工業株式会社 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

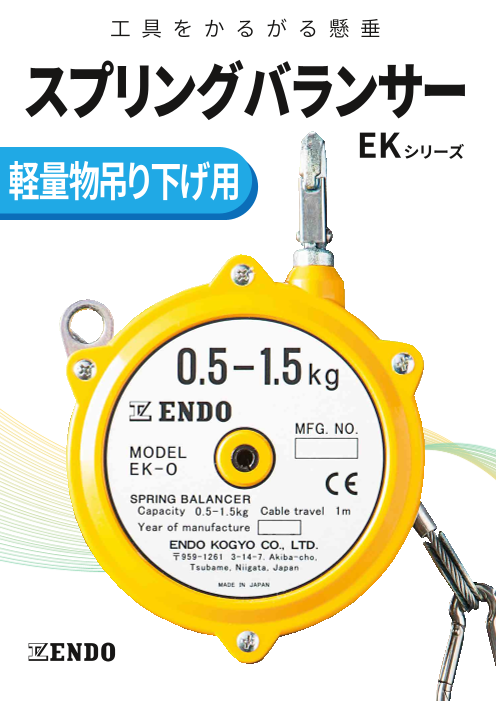

Page1
アペルザカタログ表紙-EKシリーズ.pdf
工 具 を か る が る 懸 垂
スプリングバランサー
EKシリーズ
軽量物吊り下げ用
Page2
アペルザカタログ裏表紙-EKシリーズ.pdf
構造・特徴
スプリングのトルク変化をテーパドラムに 万が一上フックが破損した時は、補助ワイ 主に工具の吊り下げに使用し、工具の紛失・
することによりバランスを取ることができ、 ヤをハンガーに取り付けることでバラン 落下を防いだり作業箇所が整頓されます。
軽い力で上・下操作をすることが可能です。 サーの落下を防ぎます。
製品一覧
型式 容量（kg） ストローク ワイヤロープ径 質量
（m） （φmm） （kg）
EK-00 0.5 ～ 1.5 0.5 2.0 0.2
EK-0 0.5 ～ 1.5 1.0 3.0 0.5
外形寸法 (mm)
EK-00 EK-0
12 13.5
42.5 18 φ10 56.3 25 φ18
4 8
φ6
φ12
1
5.7
4.5
1
φ15 7
（φ18） 8
（33～43） （12～24） （40～57） （12～34）
φ93 34 （φ128） 47
遠藤工業株式会社 ホームページアドレス https://www.endo-kogyo.co.jp
本社営業部 新潟県燕市秋葉町 3丁目 14番 7号
〒959-1261 TEL(0256)62-5133 FAX(0256)62-5772 スプリングバランサー
東京営業部 東京都千代田区神田東松下町 12-2 JBSL 神田ビル 2F 商品ページ
〒101-0042 TEL(03)5295-3711 FAX(03)5295-3717 ISO9001 JP97/010458
大阪営業部 大阪市浪速区幸町 2丁目 3番 14号 ダイトービル 3F 認 証 取 得：本 社、工 場 左記ＱＲコードをスマート
〒556-0021 TEL(06)6568-1571 FAX(06)6568-1573 フォンやタブレット端末の
名古屋営業所 愛知県名古屋市中区大須 1丁目 7番 14号 パークIMビル 3F バーコードリーダーで読み
〒460-0011 TEL(052)253-6231 FAX(052)253-6240 取ってください。
九州営業所 福岡市博多区博多駅東 3丁目 11番 15号 文喜ビル 3F ISO14001 JP10/070952
※当カタログ記載の商品は性能向上の為、予告なく変更することがあります。
〒812-0013 TEL(092)412-5281 FAX(092)412-5280 認 証 取 得：本 社、工 場
※当カタログの作成に際してあらゆる注意を払いましたが、弊社は誤記、脱漏に関して責任を負いません。
37.5
64 4
φ5 （MIN.144 ～MAX.644）
49.5
110
φ6 （MIN.220 ～MAX.1220） 7
