スイッチや工具類の懸垂用途など必要な時に引き出し、手を放すと戻るエアツール吊り下げ用リトラクター
■特長
ホース内径がΦ10ｍｍ、エア工具の流量不足を解消。
2ｍまでのロングストローク対応。
あらかじめ設定した高さでバランスし、再引き出しで巻上がります。
落下防止装置内蔵により、万一スプリングが破断した場合でも エアツールの落下を防止します。
スイベルジョイント付で工具の取り付けが容易です。
ラチェット機構付でストロークの途中で停止することが可能です。※ラチェットの作動はツマミを切り替えることで行えます。
このカタログについて
| ドキュメント名 | 【スプリングバランサー】エアツールリール ATRシリーズ |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 917Kb |
| 登録カテゴリ | |
| 取り扱い企業 | 遠藤工業株式会社 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容
Page1
アペルザカタログ表紙-ATRシリーズ.pdf

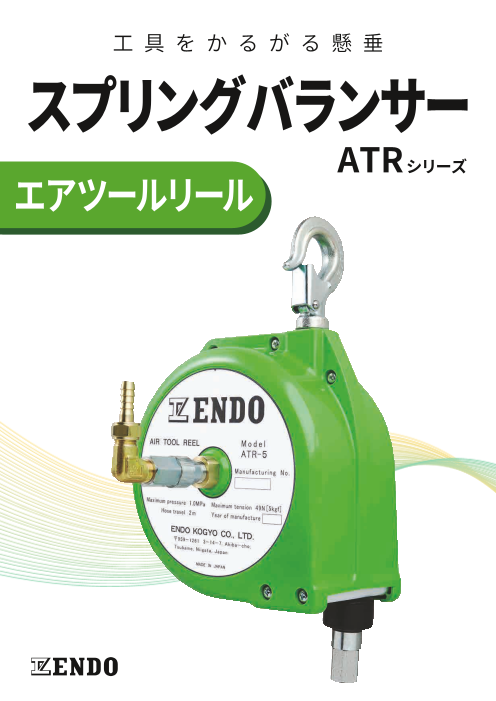

工 具 を か る が る 懸 垂
スプリングバランサー
ATRシリーズ
エアツールリール
Page2
アペルザカタログ裏表紙-ATRシリーズ.pdf
構造・特徴
ホース内径がφ10mm と大きくエア工具 ラチェット機構付きでストロークの途中で停 落下防止装置内蔵により、万一スプリング
の流量不足を解消します。また、スイベル 止することが可能です。（※ラチェットの作 が破断した場合でもエアツールの落下を防
ジョイント付で工具の取付が容易です。 動はツマミを切り替えることで行えます。） 止します。
製品一覧 特別付属品
型式 最大張力 ストローク ホース内径 質量
（N{kgf}） （m） （φmm） （kg）
ATR-5 49{5.0} 2.0 10.0 3.8
ATR-5-1 49{5.0} 2.0 10.0 4.2
延長ホース（スイベルジョイント付） 移動ストッパ
流量特性曲線 タイプ 品番 品番
1m LBP000663 LBP007933
2m LBP000664
YBM000073-1 3m LBP000665
10 1.0 1.0 供給圧力 MPa
出 出 0.9
口 口
圧 圧 0.8
力 力 0.7 張力曲線
｛kgf/ｃ㎡｝ MPa 0.6
5 0.5 0.5
0.4 7.0 70
0.3 張 6.0 張 60
力 5.0 力 50
｛kgf｝ 4.0 N 40
0 0 3.0 30
0.5 1.0 1.5
流量 m3／min[normal ] 2.0 20
1.0 10
0 0
＜外寸法について＞ 0 2 4 6 8 10 12
スプリングの巻き数
外寸法は、当社ホームページの該当商品ページよりご確認ください。
CADデータもダウンロード可能です。
遠藤工業株式会社 ホームページアドレス https://www.endo-kogyo.co.jp
本社営業部 新潟県燕市秋葉町 3丁目 14番 7号
〒959-1261 TEL(0256)62-5133 FAX(0256)62-5772 ホースバランサー
東京営業部 東京都千代田区神田東松下町 12-2 JBSL 神田ビル 2F 商品ページ
〒101-0042 TEL(03)5295-3711 FAX(03)5295-3717 ISO9001 JP97/010458
大阪営業部 大阪市浪速区幸町 2丁目 3番 14号 ダイトービル 3F 認 証 取 得：本 社、工 場 左記ＱＲコードをスマート
〒556-0021 TEL(06)6568-1571 FAX(06)6568-1573 フォンやタブレット端末の
名古屋営業所 愛知県名古屋市中区大須 1丁目 7番 14号 パークIMビル 3F バーコードリーダーで読み
〒460-0011 TEL(052)253-6231 FAX(052)253-6240 取ってください。
九州営業所 福岡市博多区博多駅東 3丁目 11番 15号 文喜ビル 3F ISO14001 JP10/070952
認 証 取 得：本 社、工 場 ※当カタログ記載の商品は性能向上の為、予告なく変更することがあります。
〒812-0013 TEL(092)412-5281 FAX(092)412-5280 ※当カタログの作成に際してあらゆる注意を払いましたが、弊社は誤記、脱漏に関して責任を負いません。
