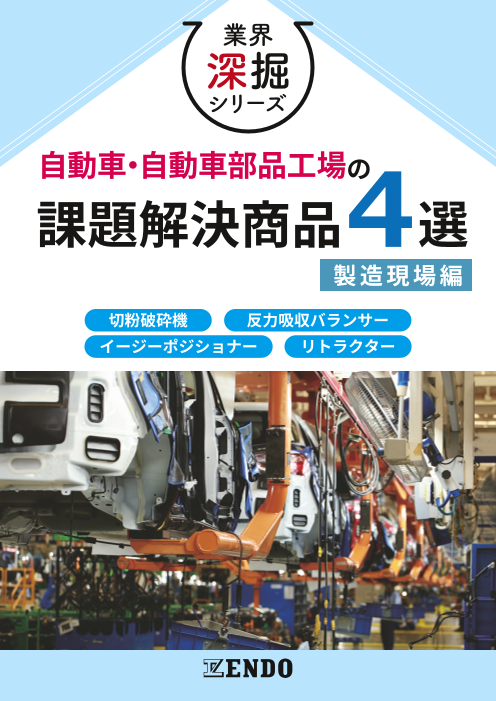

自動車・自動車部品工場 課題解決商品4の 選 製造現場編 切粉破砕機 反力吸収バランサー イージーポジショナー リトラクター

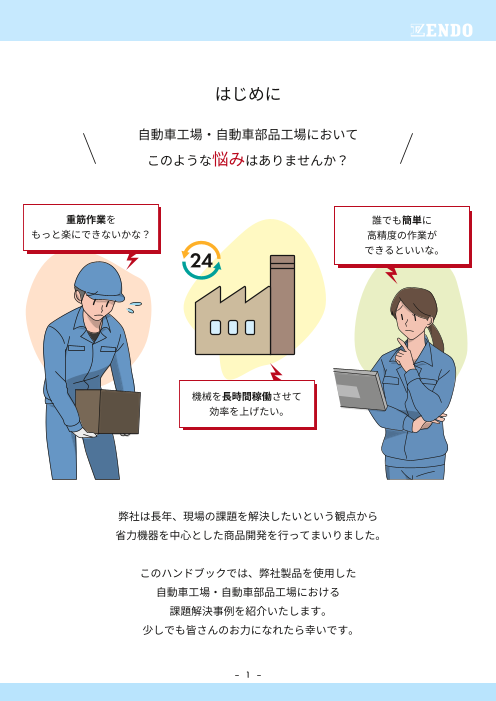

はじめに 自動車工場・自動車部品工場において このような悩みはありませんか？ 重筋作業を 誰でも簡単に もっと楽にできないかな？ 高精度の作業が できるといいな。 機械を長時間稼働させて 効率を上げたい。 弊社は長年、現場の課題を解決したいという観点から 省力機器を中心とした商品開発を行ってまいりました。 このハンドブックでは、弊社製品を使用した 自動車工場・自動車部品工場における 課題解決事例を紹介いたします。 少しでも皆さんのお力になれたら幸いです。 1

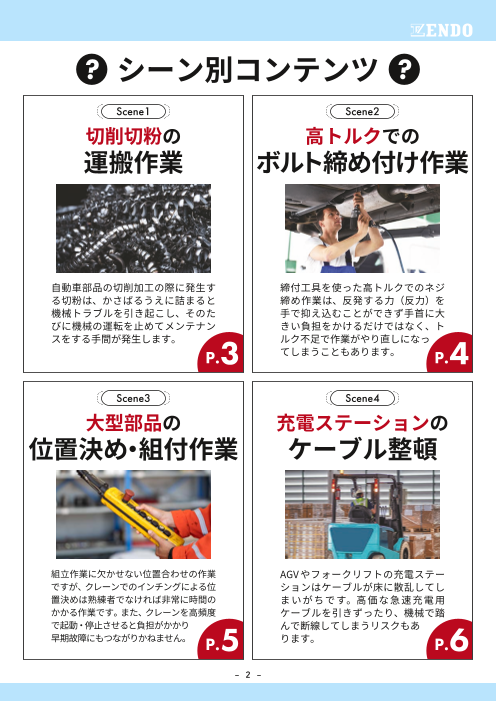

シーン別コンテンツ Scene1 Scene2 切削切粉の 高トルクでの 運搬作業 ボルト締め付け作業 自動車部品の切削加工の際に発生す 締付工具を使った高トルクでのネジ る切粉は、かさばるうえに詰まると 締め作業は、反発する力（反力）を 機械トラブルを引き起こし、そのた 手で抑え込むことができず手首に大 びに機械の運転を止めてメンテナン きい負担をかけるだけではなく、ト スをする手間が発生します。 ルク不足で作業がやり直しになっ P.3 てしまうこともあります。 P.4 Scene3 Scene4 大型部品の 充電ステーションの 位置決め・組付作業 ケーブル整頓 組立作業に欠かせない位置合わせの作業 AGVやフォークリフトの充電ステー ですが、クレーンでのインチングによる位 ションはケーブルが床に散乱してし 置決めは熟練者でなければ非常に時間の まいがちです。高価な急速充電用 かかる作業です。また、クレーンを高頻度 ケーブルを引きずったり、機械で踏 で起動・停止させると負担がかかり んで断線してしまうリスクもあ 早期故障にもつながりかねません。 P.5 ります。 P.6 2

Scene1 切削切粉の運搬作業 C h i p C r u s h e r 切粉破砕機 Point かさばる切粉を減容 加工機に直接取付可能 メンテナンスが簡単 破 砕 前 工作機械から排出されるアルミや鉄などの切粉 を破砕・減容するのに適した破砕機です。 正逆転を自動で繰り返すことにより、切粉の絡 破 み付きやブリッジを低減し、 砕 無人加工時間を安定して増や 後 します。設置場所に合わせて ホッパ形状、架台、脚寸法の 変更にも柔軟に対応します。 破砕すると体積はどのくらい減りますか？ 体積は約 1/2 ～ 1/4 になります。 破砕後粒度はどのくらいですか？ 概ね 100ｍｍ以下です。 カッタの材質は？また、カッタの単品購入はできますか？ 材質は特殊鋼です。カッタはボルトを外すだけでお客様でも簡単に交換できます。 切粉台車を一度に投入できる破砕機はありますか？ 一括投入型切粉破砕機もご提案できます。 破砕テストは可能ですか？ 可能です。最寄りの営業所にお問合せください。 また、豊富な破砕テストデータにより情報提供も可能です。 3

Scene2 高トルクでのボルト締め付け作業 Counter Reaction Balancer 反力吸収 　　バランサー Point 締付トルクのブレ防止 反力受け +バランス 作業者の手首を守る カーボン製のテレスコアームとホルダ部分でナットランナーの反 力を吸収し、正確なトルクでの締め付け作業が可能となります。 HKC シリーズはスプリングバランサーを内蔵 HKSシリーズは いろんな角度から し、反力を受けつつツールの重量をサポートし 作業ができる！ ます。握力が弱い方でも連続して安定した締め 付け作業ができ、手首への負担を軽減し、労働 災害のリスクを低減します。 とのくらいのトルク帯まで使用可能ですか？ バランサー一体型のHKCシリーズは最大 200N･m、 反力アーム単品のHKAシリーズは最大 300N･m、 低トルク・全方向対応のHKSシリーズは最大 15N･mまで使用可能です。 全方向で反力を吸収することが可能ですか？ 基本は水平方向のみで、アクセサリの上面締め付けユニットを使うことで 垂直方向の締め付け作業にも対応します。 HKSシリーズは本体のみで全方向反力取りできます。 HKAシリーズとバランサーは一緒に使えますか？ もしお手元に弊社のスプリングバランサーがありましたら、 HKAシリーズと組み合わせて使うことが可能です。 取り付け金具は、標準装備されています。 ツールへの接続はどのように行いますか？ アクセサリの挟み込み式クランプで接続します。 特注のクランプも製作可能です。営業窓口までお問合せください。 4

Scene3 大型部品の位置決め・組付作業 Easy Positioner イージー 　ポジショナー Point ピタッと止まる シーソースイッチ 安全な速度で昇降 位置再生ボタン 記憶した位置に戻る サーボモータを搭載した最大可搬重量 300kg の昇 UP UP DN DN 降機です。ポテンショメータ式シーソースイッチで 1 1 2 2 操作することにより、ミリ単位の位置決めを正確に、 2 かつ直感的に行えます。 1 また、オプションの位置再生ボ タンを追加することでワークを 記憶した位置にワンプッシュで 戻すことが可能です。 どのくらいのスピードで昇降できますか？ 最大昇降速度は 0.274m/sec、最低昇降速度は 0.0258m/sec です。 シーソースイッチとはどのようなスイッチですか？ 通常の押しボタンとは異なり、押し具合で速度が無段階に可変するスイッチです。 指の動きに追従してなめらかな速度変更できる点が特徴です。 位置再生ボタンは何個まで増やすことができますか？ オプションで最大 8個まで設定可能です。 昇降速度をあらかじめ設定することも可能ですか？ はい。例えば動き出しや到着時のスピードを落としたりと、 安全にワークを搬送できるような自由な設定が可能です。 5

Scene4 充電ステーションのケーブル整頓 Retractor リトラクター Point ケーブルを安全に収納 最長 4mストローク ラチェットON/OFF切替可能 ワイヤを繰り出すほど張力が強くなるバ ランサーです。充電ケーブルを使用する ときに手元まで引き出し、使わない時は 頭上に浮かせることで、 引きずりによる摩耗や 踏みつけによる断線を 防ぎます。 リトラクターはどんな動きをしますか？ リトラクターはワイヤを出すにつれ張力が増していき、 使用後は手を放すと原点まで巻き取られます。 またラチェット機能によりストロークの途中でストッパを掛けられます。 ストロークはどのくらいですか？ 最大 4mです。 安全装置は付いていますか？ 型式の末尾に “S” が付いているモデルは、 スプリング破断時の落下防止装置を搭載しております。 リトラクターを吊らずに、装置を直付けしたいです。 上フックは本体を分解することなく取り外し可能です。 また、カバー上の 4か所の取付穴を利用して好きな方向に取り付けできます。 6

ホームページにはお役立ち情報が満載！ 製品情報 カタログ 豆知識 製品動画 FAQ 会社概要 商品展示スペース「T-ROOM」で 会社名 遠藤工業株式会社 会社所在地 新潟県燕市秋葉町 3丁目 14 番 7号 操作感をその場で体感できます！ 事業内容 産業用機械・機具の製造・販売 会社設立 昭和 10 年 5月 ワークの ウェブサイト https://www.endo-kogyo.co.jp 持ち込みも 大歓迎！ ISO9001 JP97/010458 ISO14001 JP10/070952 認 証 取 得︓本 社 , 工 場 認 証 取 得︓本 社 , 工 場 詳しくはこちら https://lp.endo-kogyo.co.jp/showroom/ 事業所 本社営業部 新潟県燕市秋葉町 3丁目 14 番 7号 〒959-1261　TEL（0256）62-5133　FAX（0256）62-5772 東京営業部 東京都千代田区神田東松下町 12-2　JBSL 神田ビル 2F 〒101-0042　TEL（03）5295-3711　FAX（03）5295-3717 大阪営業部 大阪府大阪市浪速区幸町 2丁目 3番 14 号　ダイトービル 3F 〒556-0021　TEL（06）6568-1571　FAX（06）6568-1573 名古屋営業所 愛知県名古屋市中区大須 1丁目 7番 14 号　パーク IMビル 3F 〒460-0011　TEL（052）253-6231　FAX（052）253-6240 九州営業所 福岡県福岡市博多区博多駅東 3丁目 11 番 15 号　文喜ビル 3F 〒812-0013　TEL（092）412-5281　FAX（092）412-5280 ※当カタログ記載の商品は性能向上の為、予告なく変更することがあります。 ※当カタログの作成に際してあらゆる注意を払いましたが、弊社は誤記、脱漏に関して責任を負いません。
