【ケーブルトラブルに大活躍！】スリップリングとは？

スリップリング とは？ 断線を気にせず設計を検討できる？！ 特徴やメリット、種類や使用例などをまるっとご紹介！

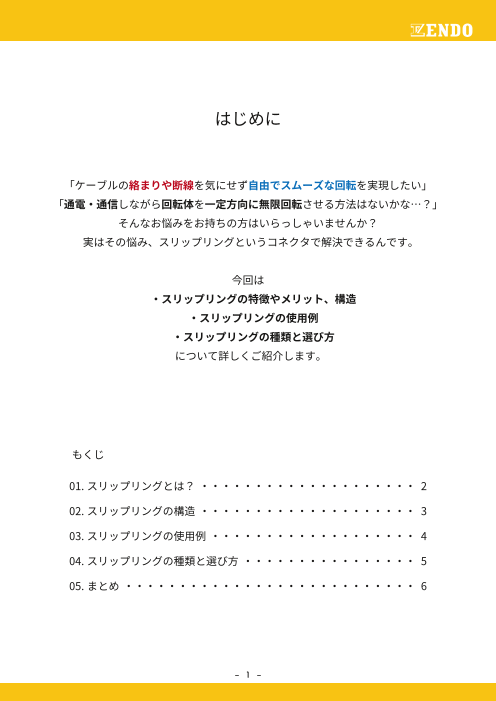

はじめに 「ケーブルの絡まりや断線を気にせず自由でスムーズな回転を実現したい」 「通電・通信しながら回転体を一定方向に無限回転させる方法はないかな…？」 そんなお悩みをお持ちの方はいらっしゃいませんか？ 実はその悩み、スリップリングというコネクタで解決できるんです。 今回は 　・スリップリングの特徴やメリット、構造 　・スリップリングの使用例 　・スリップリングの種類と選び方 について詳しくご紹介します。 もくじ 01. スリップリングとは？ ・・・・・・・・・・・・・・・・・・・・ 2 02. スリップリングの構造 ・・・・・・・・・・・・・・・・・・・・ 3 03. スリップリングの使用例 ・・・・・・・・・・・・・・・・・・・ 4 04. スリップリングの種類と選び方 ・・・・・・・・・・・・・・・・ 5 05. まとめ ・・・・・・・・・・・・・・・・・・・・・・・・・・・ 6 1

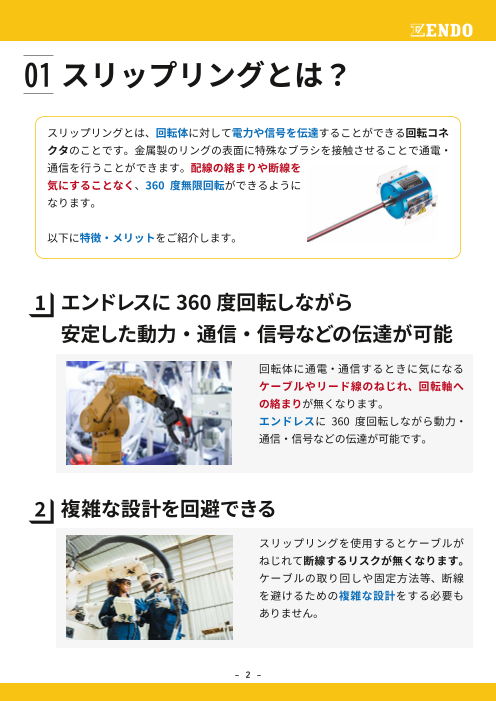

01スリップリングとは？ スリップリングとは、回転体に対して電力や信号を伝達することができる回転コネ クタのことです。金属製のリングの表面に特殊なブラシを接触させることで通電・ 通信を行うことができます。配線の絡まりや断線を 気にすることなく、360 度無限回転ができるように なります。 以下に特徴・メリットをご紹介します。 � エンドレスに 360度回転しながら 安定した動力・通信・信号などの伝達が可能 回転体に通電・通信するときに気になる ケーブルやリード線のねじれ、回転軸へ の絡まりが無くなります。 エンドレスに 360 度回転しながら動力・ 通信・信号などの伝達が可能です。 � 複雑な設計を回避できる スリップリングを使用するとケーブルが ねじれて断線するリスクが無くなります。 ケーブルの取り回しや固定方法等、断線 を避けるための複雑な設計をする必要も ありません。 2

02スリップリングの構造 モーター センサー 制御機器 など ブラシ 接点 断線 スリップリング スリップリングなし スリップリングあり 基本的な構造は中心軸側にあるリングユニットと、ブラシユニットで成り立っ ています。 リングユニットとブラシユニットが接触することで、電気及び信号が供給され る仕組みです。 3

03スリップリングの使用例 スリップリングは、様々な場面で活躍するアイテムです。 ここでは、具体的な使用例をご紹介します。 産業機械、工作機械、測定機器 回転軸や関節部に使用することで、電力を供給 しながら自由な動きを実現するなど様々な用途 に使用できます。 充填機、かくはん機 回転軸に使用することで、製品を容器に充填し ながら正確な計量を行うなど様々な箇所に使用 できます。 ケーブルリール ケーブルリールの集電部に使用することで、ケー ブルの巻取・引出時でも安定した電力や信号供 給を可能にするなど様々な用途で使用できます。 ターンテーブル、アミューズメント機器 ターンテーブルやアミューズメント機器の回転 軸に使用することで、機器へ安定した電力や信 号供給をすることができます。 4

04スリップリングの種類と選び方 通信・制御用 通信・制御用 軸型スリップリング 中空型スリップリング 回転軸の先端に取り付けるタイプで、途切 回転軸の途中に取り付け可能なタイプで、 れず安定した通信を実現します。小型・軽量・ 途切れず安定した通信を実現します。小型・ 堅牢ボディが特長の高性能な通信・制御用 軽量・堅牢ボディが特長の高性能な通信・ スリップリングです。各種 FA 通信規格に対 制御用スリップリングです。 応したラインナップを取り揃えています。 他にも、屋内・屋外に設置可能な動力用スリップリングや、通信用と動力用を組み合わ せた複合型スリップリングなど、様々な用途に対応するスリップリングがあります。 適切なスリップリングを選ぶときには 使用電圧 使用電流 極数 通信規格 用途 をお伝えください。 上記条件に加え、使用場所 ( 屋内・屋外 ) や周囲温度を考 WEBからの 慮する必要があります。 問い合わせはこちら 遠藤工業では、お客様の用途に最適なスリップリング選定 をサポートいたします。「どのスリップリングを選んだらい いか分からない…」そんな時は、お気軽にご相談ください。 豊富な経験と専門知識を持つスタッフがお客様のご要望を 丁寧に伺い、最適なスリップリングをご提案いたします。 https://www.endo-kogyo.co.jp 5

05まとめ スリップリングは、回転体に対して電力や信号を伝達することができる 回転コネクタです。 スリップリングを使用することで ●エンドレスに 360 度回転しながら安定した動力・通信・信号などの伝達が可能 ●複雑な設計を回避できる という利点があります。 用途としては 　●産業機械、工作機械、測定機器 　●充填機、かくはん機 　●ケーブルリール 　●ターンテーブル、アミューズメント機器 など様々な機器で使用されています。 用途に応じて適切なスリップリングを選定することが大切になりますので、 ご購入を検討される際はお気軽にご相談ください。 6
