【電空バランサー まじかるくん】事例紹介集

まじかるくん 使用例 ワークを傷つけずに運びたい！ 自動車部品 工場 傷を付けたくないワークの搬送にはインチングいらずのまじかるくんが最適です。 従来の作業 まじかるくん導入後 電気ホイストでシャフトを吊り上げる まじかるくんでシャフトを吊り上げる ♪ ワークを傷つけないように丁寧な 治具を装着したらボタンワンプッ インチングと地切りが必要。 シュでで吊り上げ完了。インチン グもいらない。 シャフトをラックに置く シャフトをラックに置く 衝撃を与えないように少しずつイ ♪ 手で運ぶ様な感覚でラックに置く ンチングして荷下ろし。作業には ことができる。ボタン操作は治具 慣れがいる。 を外すときだけで慣れは不要。 まじかるくんの導入でワークに衝撃を与える心配が減り、 慣れない作業者でも同じ品質で作業ができるようになりました。 ワークを着地させる ワークを吊り上げる

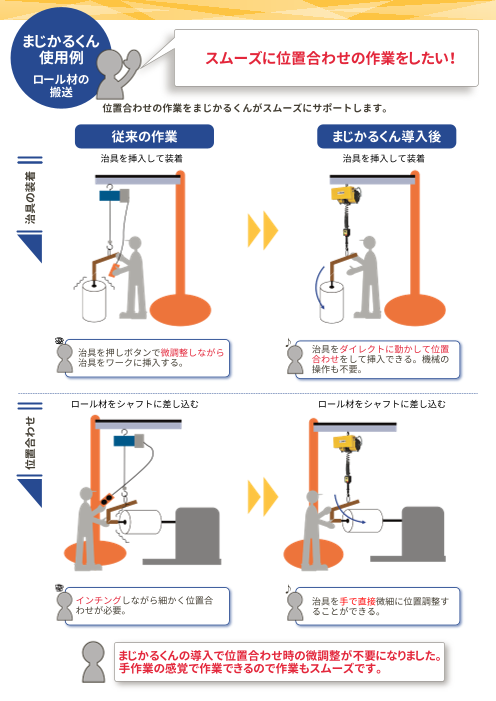

まじかるくん 使用例 スムーズに位置合わせの作業をしたい！ ロール材の 搬送 位置合わせの作業をまじかるくんがスムーズにサポートします。 従来の作業 まじかるくん導入後 治具を挿入して装着 治具を挿入して装着 ♪ 治具を押しボタンで微調整しながら 治具をダイレクトに動かして位置 治具をワークに挿入する。 合わせをして挿入できる。機械の 操作も不要。 ロール材をシャフトに差し込む ロール材をシャフトに差し込む ♪ インチングしながら細かく位置合 治具を手で直接微細に位置調整す わせが必要。 ることができる。 まじかるくんの導入で位置合わせ時の微調整が不要になりました。 手作業の感覚で作業できるので作業もスムーズです。 位置合わせ 治具の装着

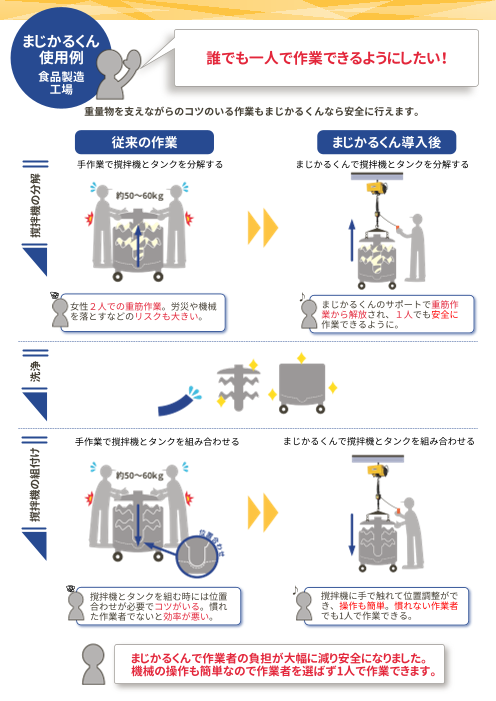

まじかるくん 使用例 誰でも一人で作業できるようにしたい！ 食品製造 工場 重量物を支えながらのコツのいる作業もまじかるくんなら安全に行えます。 従来の作業 まじかるくん導入後 手作業で撹拌機とタンクを分解する まじかるくんで撹拌機とタンクを分解する ♪ 女性２人での重筋作業。労災や機械 まじかるくんのサポートで重筋作 を落とすなどのリスクも大きい。 業から解放され、１人でも安全に 作業できるように。 手作業で撹拌機とタンクを組み合わせる まじかるくんで撹拌機とタンクを組み合わせる 撹拌機とタンクを組む時には位置 ♪ 撹拌機に手で触れて位置調整がで 合わせが必要でコツがいる。慣れ き、操作も簡単。慣れない作業者 た作業者でないと効率が悪い。 でも1人で作業できる。 まじかるくんで作業者の負担が大幅に減り安全になりました。 機械の操作も簡単なので作業者を選ばず1人で作業できます。 撹拌機の組付け 洗浄 撹拌機の分解

まじかるくん 使用例 搬送作業を改善してタクトタイムを縮めたい！ エンジン部品 組立工程 扱いにくい機器で作業に時間がかかる工程をまじかるくんで改善します。 従来の作業 まじかるくん導入後 アーム式のエアバランサーで まじかるくんでワークをラインに投入 ワークをラインに投入 ♪ 動き出しが遅く時間のロスが大き 動き出しはスムーズで、上げでも い。上げと下げで速度が違うのも 下げでも同じ速度で作業できるよ ストレス。 うになった。 約12kg → 約25kg アーム式のエアバランサーで組上がった まじかるくんで組上がったワークを ワークをＡＧＶに乗せる ＡＧＶに乗せる ♪ 荷重が変わり投入の時とはまた違 荷重が変わっても操作感や操作ス う速度感でタクトタイムも満たせ ピードは殆ど変わらず、目標のタ ない。結局手で運ぶことに。 クトも満たせる。 まじかるくんの導入でタクトタイムの短縮に成功！ 都度操作感が変わる作業者のストレスも解消されました。 ワークの搬送その２ 組立 ワークの搬送その１

まじかるくん 使用例 2人作業を1人で作業できるようにしたい！ 鋳物工場 慎重に2人で行う作業をまじかるくんが1人で作業できるようにサポートします。 従来の作業 まじかるくん導入後 電気ホイストで中子を搬送する まじかるくんで中子を搬送する ♪ 中子は壊れやすく重量もある。1人 一度吊り上げたらボタン操作をし でホイストを操作しながら中子を なくても中子を直に上下できるた 支えて運ぶのは難しい。 め1人でも搬送できる。 中子を下型にはめる 中子を下型にはめる ♪ 1人がホイストを操作しながら、も う1人が型に中子をはめる調整をす 昇降も位置の調整も中子を直に触 る2人がかりの作業。 って可能。1人で作業が完結。 まじかるくんの導入で2人作業が1人で完結するようになりました。 位置合わせの作業もずっと楽に行えます。 中子の搬送その２ 中子の搬送その１
