カーボンブラシを使用した高容量タイプ
スリップリングとは、回転体に電力や電気信号を伝達するための回転コネクタです。
ENDOは0.2Aの微電流から1200Aの大電流まで幅広くサポートする総合スリップリングメーカーです。
ENDOのスリップリングは、低電圧～高電圧・微電流～大電流まで、また各種FAネットワークに準拠する規格品、光ファイバーロータリージョイントなど多種ご用意しています。
また、各種通信規格に準拠または相当します。
対応機種などの詳細はぜひ当社へお問い合わせください。
（CC-Link、CC-Link IE、CC-Link IE TSN、DeviceNet、AnyWire、MECHATROLINK-Ⅱ、MECHATROLINK-Ⅲ、イーサネットCAT5e）
動力＋信号の組合せなど、お客様の用途に応じた最適なご提案をいたします。
■使用用途
産業機械、工作機械、測定機器
充填機、攪拌機
クレーン、ケーブルリール
ターンテーブル、アミューズメント機器
モーターへの電源供給
■スリップリングの利点
回転体に給電するケーブル、リード線のねじれや、シャフトへの絡まりがなくなります。
回転構造を避けるための複雑な設計を回避できます。
電気、信号は途切れません。
このカタログについて
| ドキュメント名 | 【スリップリング】汎用・屋外仕様 SRシリーズ |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 614.7Kb |
| 登録カテゴリ | |
| 取り扱い企業 | 遠藤工業株式会社 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

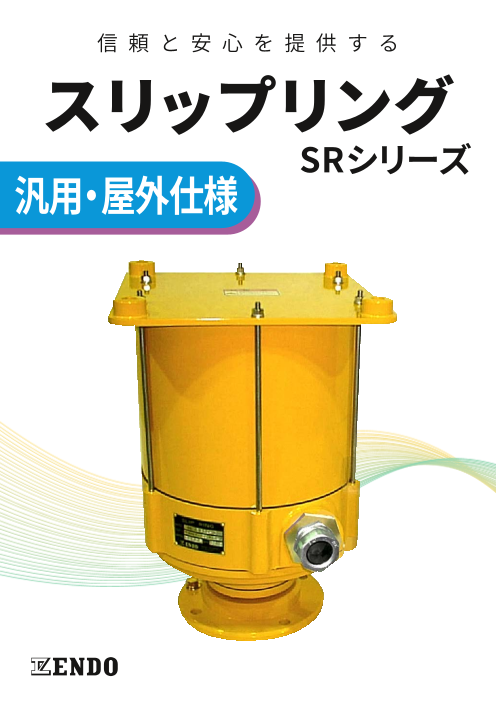

Page1
アペルザカタログ表紙-SRシリーズ（屋外仕様）.pdf
信 頼 と 安 心 を 提 供 す る
スリップリング
SRシリーズ
汎用・屋外仕様
Page2
アペルザカタログ裏表紙-SRシリーズ（屋外仕様）.pdf
構造・特徴
信頼性の高い銅カーボンブラシを採用する 定格電圧 AC600V、定格電流 20/50/100A ブラシ交換により連続使用が可能です。
ことで、安定した電力や信号の供給が可能 に対応。通信用の小型スリップリングと組み ※6ヶ月毎に定期点検をお願いしておりま
となります。 合わせてもご使用いただけます。 す。
定格電流20A（定格電圧AC600V） 定格電流50A（定格電圧AC600V）
型式 極数 絶縁抵抗 許容回転数 質量 型式 極数 絶縁抵抗 許容回転数 質量
MΩ min -1(rpm) kg MΩ min -1(rpm) kg
SR-1303-O 3 50 60 21.5 SR-3303-O 3 50 60 22.0
SR-1304-O 4 50 60 21.5 SR-3304-O 4 50 60 23.0
SR-1306-O 6 50 60 22.0 SR-3306-O 6 50 60 24.0
SR-1308-O 8 50 60 23.0 SR-3308-O 8 50 60 25.0
SR-1310-O 10 50 60 24.0 SR-3310-O 10 50 60 26.0
SR-1312-O 12 50 60 24.5 SR-3312-O 12 50 60 27.0
SR-1314-O 14 50 60 25.5
SR-1316-O 16 50 60 26.0 定格電流100A（定格電圧AC600V）
SR-1318-O 18 50 60 27.0
型式 極数 絶縁抵抗 許容回転数 質量
SR-1320-O 20 50 60 28.0 MΩ min -1(rpm) kg
SR-1322-O 22 50 60 29.0 SR-4303-O 3 50 60 26.0
SR-1324-O 24 50 60 29.5 SR-4304-O 4 50 60 26.5
SR-1326-O 26 50 60 30.5 （注）絶縁抵抗はDC500Vでの測定値です。
SR-1328-O 28 50 60 31.0 構造・特徴
SR-1330-O 30 50 60 32.0
SR-1332-O 32 50 60 32.5 ブラシ 銅カーボン
リング 銅合金
＜外寸法について＞ ブラシバネ バネ鋼
外寸法は当社ホームページの該当商品ページよりご確認ください。
CADデータもダウンロード可能です。 ブラシホルダ アルミダイカスト
回転方向 CW-CCW
使用温度 -10℃～ +50℃
