ヒーター電源・K種熱電対用の二つの用途をコンパクトボディにまとめ一体化
スリップリングとは、回転体に電力や電気信号を伝達するための回転コネクタです。
ENDOは0.2Aの微電流から1200Aの大電流まで幅広くサポートする総合スリップリングメーカーです。
ENDOのスリップリングは、低電圧～高電圧・微電流～大電流まで、また各種FAネットワークに準拠する規格品、光ファイバーロータリージョイントなど多種ご用意しています。
また、各種通信規格に準拠または相当します。
対応機種などの詳細はぜひ当社へお問い合わせください。
（CC-Link、CC-Link IE、CC-Link IE TSN、DeviceNet、AnyWire、MECHATROLINK-Ⅱ、MECHATROLINK-Ⅲ、イーサネットCAT5e）
動力＋信号の組合せなど、お客様の用途に応じた最適なご提案をいたします。
■使用用途
産業機械、工作機械、測定機器
充填機、攪拌機
クレーン、ケーブルリール
ターンテーブル、アミューズメント機器
モーターへの電源供給
■スリップリングの利点
回転体に給電するケーブル、リード線のねじれや、シャフトへの絡まりがなくなります。
回転構造を避けるための複雑な設計を回避できます。
電気、信号は途切れません。
このカタログについて
| ドキュメント名 | 【スリップリング】電源+熱電対対応 SRP-TC60 |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 717.4Kb |
| 登録カテゴリ | |
| 取り扱い企業 | 遠藤工業株式会社 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

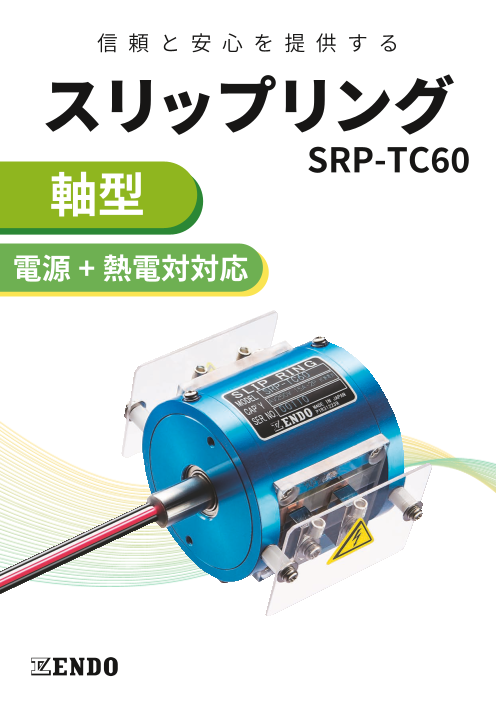

Page1
アペルザカタログ表紙-SRP-TC60.pdf
信 頼 と 安 心 を 提 供 す る
スリップリング
SRP-TC��
軸型
電源+熱電対対応
Page2
アペルザカタログ裏表紙-SRP-TC60.pdf
構造・特徴
ボディ側ケーブル接続例
信頼性の高い銀カーボンブラシを採用することで、高 本体のシャフトに K 種補償導線を附属して 小型でありながら 100 万回転ごとのメン
い電気伝導性と低い接触抵抗を実現しています。これ いるため、熱電対センサーにご使用いただけ テナンスで連続使用できる高耐久な商品で
により、安定した電力や信号の供給が可能となります。 ます。※ボディ側のケーブルは付属しません。 す。
仕様
絶縁抵抗 DC500V,100MΩ以上 回転方向 CW-CCWエンドレス
電気構成 AC･DC250V15A2極 回転寿命 想定 3000万回転
※但し、約100万回転ごとにブラシ部の清掃をお願いします。
熱電対測定 K種補償導線 -2極
ケーブル引張強度 3N/ 本
※ケーブルには荷重を掛けないようにご配慮願います。
回転トルク 0.03N･m以下（300gf･cm以下）
保護構造 許容回転数 1000min（-1 rpm）
IP4X相当
（屋内仕様）
ケーブル 15A KIF 1.25mm² 振動強度 5G以下
K種補償導線 VX-G-VVF 1P×24/0.2 0.75mm²
使用環境 0℃～ 50℃以下結露なきこと
標高 1000m以下
質量 約240g
取付方向 指定なし
外形図 時間定格 連続
端子カバー
端子ネジサイズ：M3 回転境界
2×M3×0.5 深さ 4
2×M3×0.5 深さ4
40
40 52 15 500mm以上
