小型でありながら堅牢なボディを採用した高性能なスリップリング
スリップリングとは、回転体に電力や電気信号を伝達するための回転コネクタです。
ENDOは0.2Aの微電流から1200Aの大電流まで幅広くサポートする総合スリップリングメーカーです。
ENDOのスリップリングは、低電圧～高電圧・微電流～大電流まで、また各種FAネットワークに準拠する規格品、光ファイバーロータリージョイントなど多種ご用意しています。
また、各種通信規格に準拠または相当します。
対応機種などの詳細はぜひ当社へお問い合わせください。
（CC-Link、CC-Link IE、CC-Link IE TSN、DeviceNet、AnyWire、MECHATROLINK-Ⅱ、MECHATROLINK-Ⅲ、イーサネットCAT5e）
動力＋信号の組合せなど、お客様の用途に応じた最適なご提案をいたします。
■使用用途
産業機械、工作機械、測定機器
充填機、攪拌機
クレーン、ケーブルリール
ターンテーブル、アミューズメント機器
モーターへの電源供給
■スリップリングの利点
回転体に給電するケーブル、リード線のねじれや、シャフトへの絡まりがなくなります。
回転構造を避けるための複雑な設計を回避できます。
電気、信号は途切れません。
このカタログについて
| ドキュメント名 | 【スリップリング】DeviceNet対応 SRP-DN5 |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 654.9Kb |
| 登録カテゴリ | |
| 取り扱い企業 | 遠藤工業株式会社 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

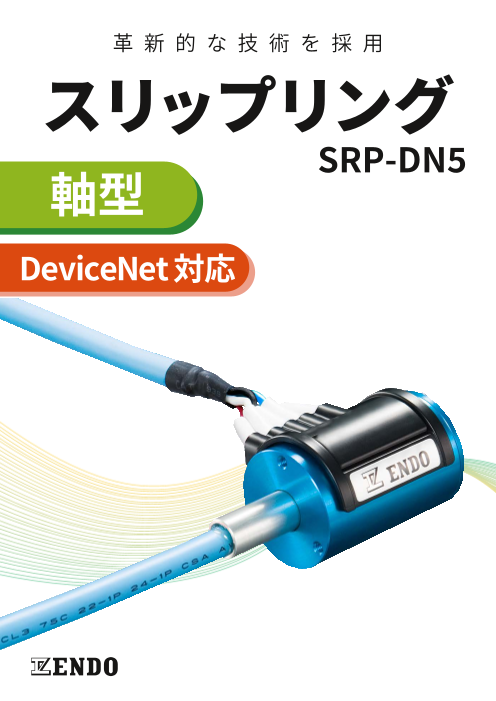

Page1
アペルザカタログ表紙-SRP-DN5.pdf
革 新 的 な 技 術 を 採 用
スリップリング
SRP-DN�
軸型
DeviceNet対応
Page2
アペルザカタログ裏表紙-SRP-DN5.pdf
構造・特徴
新ブラシ方式 ( 特許取得※) により、断線リ 本体のシャフト・ボディ側に DeviceNet™ 小型でありながら 3000 万回転までメンテ
スクなしに途切れることなく安定した通信を 細ケーブルを附属した DeviceNet™規格準 ナンスフリーでご使用いただける高耐久な
実現。※SRPシリーズ PAT.NO 5094471 拠品です。 商品です。
仕様
規格 DeviceNet 準拠（細ケーブル） 回転方向 CW-CCWエンドレス
赤・黒極 0.11Ω ※1
接触抵抗値 白・青極 0.21Ω 回転寿命 メンテナンスフリーにて 3000万回転
（ケーブル含む） シールド 0.12Ω
※初期値 ケーブル引張強度 3N/ 本
※ケーブルには荷重を掛けないようにご配慮願います。
通信速度 Max500Kbps（DeviceNet 規格）
通信用 0.3A2極（白・青極） 許容回転数 400min（-1 rpm）
電気構成 通信電源DC24V3A2極（赤・黒極） 振動強度 5G以下
シールド 1極
回転トルク 0.03N･m以下（300gf･cm以下） 使用環境 0℃～ 50℃以下結露なきこと
標高 1000m以下
許容軸荷重ラジアル 13N（1.3kgf） 取付方向 指定なし
許容軸荷重スラスト 13N（1.3kgf）
時間定格 連続
保護構造 IP4X相当
（屋内仕様） ※1 弊社テスト条件における寿命です。ご使用条件・環境などにより異なります。
ケーブル シャフト･ボディ側 外形図
DeviceNet 細ケーブル 1m付
質量 約 250g
ボディ側ケーブル
動力+信号の組合せなど
お客さまの用途に応じた
R1
2.5
0
3×M3×0.5 深さ4
最適なご提案をいたします！ （廻り止め取付穴） シャフト側ケーブル
（1000） 20.5 47.8
遠藤工業株式会社 ホームページアドレス https://www.endo-kogyo.co.jp
本社営業部 新潟県燕市秋葉町 3丁目 14番 7号
〒959-1261 TEL(0256)62-5133 FAX(0256)62-5772 通信・制御用スリップリング
東京営業部 東京都千代田区神田東松下町 12-2 JBSL 神田ビル 2F 商品ページ
〒101-0042 TEL(03)5295-3711 FAX(03)5295-3717 ISO9001 JP97/010458
大阪営業部 大阪市浪速区幸町 2丁目 3番 14号 ダイトービル 3F 認 証 取 得：本 社、工 場 左記ＱＲコードをスマート
〒556-0021 TEL(06)6568-1571 FAX(06)6568-1573 フォンやタブレット端末の
名古屋営業所 愛知県名古屋市中区大須 1丁目 7番 14号 パークIMビル 3F バーコードリーダーで読み
〒460-0011 TEL(052)253-6231 FAX(052)253-6240 取ってください。
九州営業所 福岡市博多区博多駅東 3丁目 11番 15号 文喜ビル 3F ISO14001 JP10/070952
認 証 取 得：本 社、工 場 ※当カタログ記載の商品は性能向上の為、予告なく変更することがあります。
〒812-0013 TEL(092)412-5281 FAX(092)412-5280 ※当カタログの作成に際してあらゆる注意を払いましたが、弊社は誤記、脱漏に関して責任を負いません。
φ10 h8 0-0.022
（1000）
φ30
