軸の中間への取り付けや、エア機器との混同取付が可能
スリップリングとは、回転体に電力や電気信号を伝達するための回転コネクタです。
ENDOは0.2Aの微電流から1200Aの大電流まで幅広くサポートする総合スリップリングメーカーです。
ENDOのスリップリングは、低電圧～高電圧・微電流～大電流まで、また各種FAネットワークに準拠する規格品、光ファイバーロータリージョイントなど多種ご用意しています。
また、各種通信規格に準拠または相当します。
対応機種などの詳細はぜひ当社へお問い合わせください。
（CC-Link、CC-Link IE、CC-Link IE TSN、DeviceNet、AnyWire、MECHATROLINK-Ⅱ、MECHATROLINK-Ⅲ、イーサネットCAT5e）
動力＋信号の組合せなど、お客様の用途に応じた最適なご提案をいたします。
■使用用途
産業機械、工作機械、測定機器
充填機、攪拌機
クレーン、ケーブルリール
ターンテーブル、アミューズメント機器
モーターへの電源供給
■スリップリングの利点
回転体に給電するケーブル、リード線のねじれや、シャフトへの絡まりがなくなります。
回転構造を避けるための複雑な設計を回避できます。
電気、信号は途切れません。
このカタログについて
| ドキュメント名 | 【スリップリング】CC-Link対応 中空タイプ SRP-CL4HP |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 716.5Kb |
| 登録カテゴリ | |
| 取り扱い企業 | 遠藤工業株式会社 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

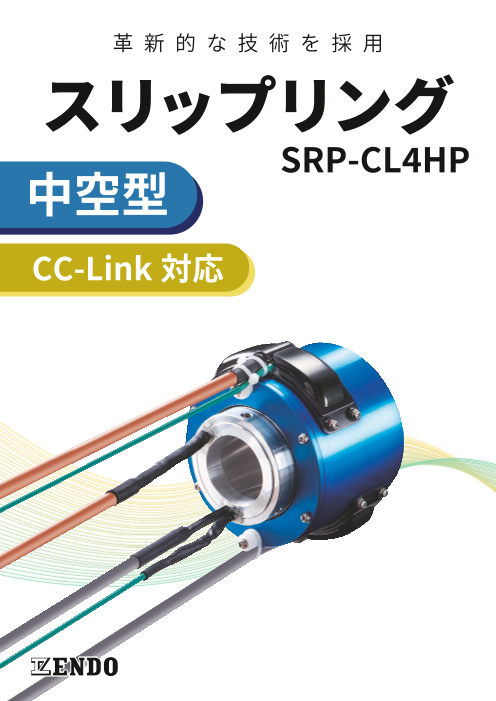

Page1
アペルザカタログ表紙-SRP-CL4HP.pdf
革 新 的 な 技 術 を 採 用
スリップリング
SRP-CL�HP
中空型
CC-Link 対応
Page2
アペルザカタログ裏表紙-SRP-CL4HP.pdf
構造・特徴
新ブラシ方式 ( 特許取得※) により、断線リ 本体のシャフト・ボディ側に CC-Link 専 小型でありながら 3000 万回転までメンテ
スクなしに途切れることなく安定した通信を 用ケーブルと動力ケーブルを附属した ナンスフリーでご使用いただける高耐久な
実現。※SRPシリーズ PAT.NO 5094471 CC-Link 規格認定品です。 商品です。
仕様
規格 CC-Link 回転方向 CW-CCWエンドレス
接触抵抗値 青・白・黄極 0.2Ω ※1
回転寿命 メンテナンスフリーにて 3000万回転
（ケーブル含む） シールド 0.1Ω
※初期値
ケーブル引張強度 3N/ 本
通信速度 Max10Mbps（CC-Link 規格） ※ケーブルには荷重を掛けないようにご配慮願います。
許容回転数 400min（-1 rpm）
通信用 0.3A3極（青・白・黄極）
電気構成 シールド 1極 振動強度 5G以下
動力用AC250V5A2極 +GND
使用環境 0℃～ 50℃以下結露なきこと
回転トルク 0.1N･m以下 標高 1000m以下
保護構造 IP4X相当 取付方向 指定なし
ケーブル シャフト･ボディ側 CC-Link専用ケーブル 時間定格 連続（通信・回転）
IV2mm²(GND) VCTF1.25mm²-2c 1m付
※1 弊社テスト条件における寿命です。ご使用条件・環境などにより異なります。
質量 約 1400g
外形寸法 (mm)
VCTF1.25mm^2-2c
1m付属 軸固定用
VCTF1.25mm^2-2c 2-M4 2×M4×0.7
1m付属 深さ 8
6
動力+信号の組合せなど
R61お客さまの用途に応じた IV 2mm^2
GND
最適なご提案をいたします！ FANC-110SBH
1m付属
FANC-110SBH
1m付属 13.5 76 0.5 45
IV 2mm^2 90
GND
遠藤工業株式会社 ホームページアドレス https://www.endo-kogyo.co.jp
本社営業部 新潟県燕市秋葉町 3丁目 14番 7号
〒959-1261 TEL(0256)62-5133 FAX(0256)62-5772 通信・制御用スリップリング
東京営業部 東京都千代田区神田東松下町 12-2 JBSL 神田ビル 2F 商品ページ
〒101-0042 TEL(03)5295-3711 FAX(03)5295-3717 ISO9001 JP97/010458
大阪営業部 大阪市浪速区幸町 2丁目 3番 14号 ダイトービル 3F 認 証 取 得：本 社、工 場 左記ＱＲコードをスマート
〒556-0021 TEL(06)6568-1571 FAX(06)6568-1573 フォンやタブレット端末の
名古屋営業所 愛知県名古屋市中区大須 1丁目 7番 14号 パークIMビル 3F バーコードリーダーで読み
〒460-0011 TEL(052)253-6231 FAX(052)253-6240 取ってください。
九州営業所 福岡市博多区博多駅東 3丁目 11番 15号 文喜ビル 3F ISO14001 JP10/070952
認 証 取 得：本 社、工 場 ※当カタログ記載の商品は性能向上の為、予告なく変更することがあります。
〒812-0013 TEL(092)412-5281 FAX(092)412-5280 ※当カタログの作成に際してあらゆる注意を払いましたが、弊社は誤記、脱漏に関して責任を負いません。
φ64
φ40 F8 +0.064+0.025
φ99
10
