軸の中間への取り付けや、エア機器との混同取付が可能
スリップリングとは、回転体に電力や電気信号を伝達するための回転コネクタです。
ENDOは0.2Aの微電流から1200Aの大電流まで幅広くサポートする総合スリップリングメーカーです。
ENDOのスリップリングは、低電圧～高電圧・微電流～大電流まで、また各種FAネットワークに準拠する規格品、光ファイバーロータリージョイントなど多種ご用意しています。
また、各種通信規格に準拠または相当します。
対応機種などの詳細はぜひ当社へお問い合わせください。
（CC-Link、CC-Link IE、CC-Link IE TSN、DeviceNet、AnyWire、MECHATROLINK-Ⅱ、MECHATROLINK-Ⅲ、イーサネットCAT5e）
動力＋信号の組合せなど、お客様の用途に応じた最適なご提案をいたします。
■使用用途
産業機械、工作機械、測定機器
充填機、攪拌機
クレーン、ケーブルリール
ターンテーブル、アミューズメント機器
モーターへの電源供給
■スリップリングの利点
回転体に給電するケーブル、リード線のねじれや、シャフトへの絡まりがなくなります。
回転構造を避けるための複雑な設計を回避できます。
電気、信号は途切れません。
このカタログについて
| ドキュメント名 | 【スリップリング】CC-Link対応 中空タイプ SRP-CL4H |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 652Kb |
| 登録カテゴリ | |
| 取り扱い企業 | 遠藤工業株式会社 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

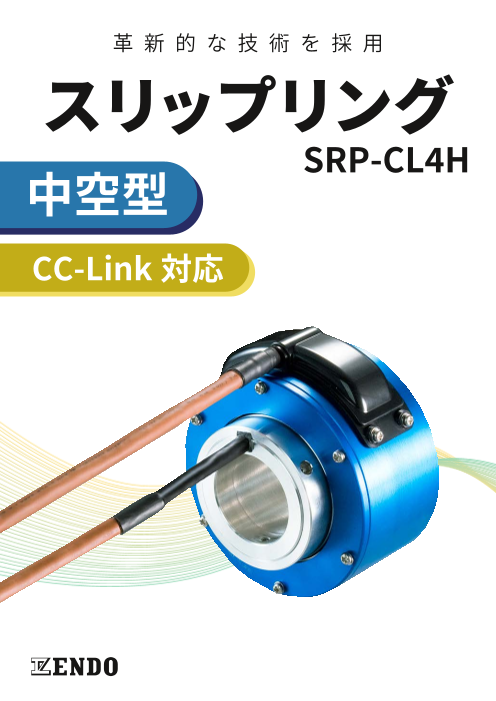

Page1
アペルザカタログ表紙-SRP-CL4H.pdf
革 新 的 な 技 術 を 採 用
スリップリング
SRP-CL�H
中空型
CC-Link 対応
Page2
アペルザカタログ裏表紙-SRP-CL4H.pdf
構造・特徴
新ブラシ方式 ( 特許取得※) により、断線リ 本体のシャフト・ボディ側に CC-Link 専 小型でありながら 3000 万回転までメンテ
スクなしに途切れることなく安定した通信を 用ケーブルを附属した CC-Link 規格認定 ナンスフリーでご使用いただける高耐久な
実現。※SRPシリーズ PAT.NO 5094471 品です。 商品です。
仕様
規格 CC-Link 回転方向 CW-CCWエンドレス
接触抵抗値 青・白・黄極 0.2Ω ※1
メンテナンスフリーに
（ケーブル含む） シールド 0.1Ω 回転寿命 て 3000万回転
※初期値
通信速度 Max10Mbps（CC-Link 規格） ケーブル引張強度 3N/ 本
※ケーブルには荷重を掛けないようにご配慮願います。
許容回転数 400min（-1
電気構成 通信用 0.3A3極（青・白・黄極） rpm）
シールド 1極
振動強度 5G以下
回転トルク 0.1N･m以下
使用環境 0℃～ 50℃以下結露なきこと
保護構造 IP4X相当 標高 1000m以下
取付方向 指定なし
ケーブル シャフト･ボディ側 CC-Link専用ケーブル 1m付
質量 約 1100g 時間定格 連続（通信・回転）
※1 弊社テスト条件における寿命です。ご使用条件・環境などにより異なります。
外形寸法 (mm)
軸固定用
2-M4
FANC-110SBH 6
1m付属
動力+信号の組合せなど FANC-110SBH
1m付属
お客さまの用途に応じた 2×M4×0.7
深さ 8
最適なご提案をいたします！
45
13.5 52 0.5
66
遠藤工業株式会社 ホームページアドレス https://www.endo-kogyo.co.jp
本社営業部 新潟県燕市秋葉町 3丁目 14番 7号
〒959-1261 TEL(0256)62-5133 FAX(0256)62-5772 通信・制御用スリップリング
東京営業部 東京都千代田区神田東松下町 12-2 JBSL 神田ビル 2F 商品ページ
〒101-0042 TEL(03)5295-3711 FAX(03)5295-3717 ISO9001 JP97/010458
大阪営業部 大阪市浪速区幸町 2丁目 3番 14号 ダイトービル 3F 認 証 取 得：本 社、工 場 左記ＱＲコードをスマート
〒556-0021 TEL(06)6568-1571 FAX(06)6568-1573 フォンやタブレット端末の
名古屋営業所 愛知県名古屋市中区大須 1丁目 7番 14号 パークIMビル 3F バーコードリーダーで読み
〒460-0011 TEL(052)253-6231 FAX(052)253-6240 取ってください。
九州営業所 福岡市博多区博多駅東 3丁目 11番 15号 文喜ビル 3F ISO14001 JP10/070952
認 証 取 得：本 社、工 場 ※当カタログ記載の商品は性能向上の為、予告なく変更することがあります。
〒812-0013 TEL(092)412-5281 FAX(092)412-5280 ※当カタログの作成に際してあらゆる注意を払いましたが、弊社は誤記、脱漏に関して責任を負いません。
10
φ64
φ40 F8 +0.064+0.025
φ99
