小型＆軽量！レイアウトの自由度が高く、長寿命のため交換コストの削減が可能
スリップリングとは、回転体に電力や電気信号を伝達するための回転コネクタです。
ENDOは0.2Aの微電流から1200Aの大電流まで幅広くサポートする総合スリップリングメーカーです。
ENDOのスリップリングは、低電圧～高電圧・微電流～大電流まで、また各種FAネットワークに準拠する規格品、光ファイバーロータリージョイントなど多種ご用意しています。
また、各種通信規格に準拠または相当します。
対応機種などの詳細はぜひ当社へお問い合わせください。
（CC-Link、CC-Link IE、CC-Link IE TSN、DeviceNet、AnyWire、MECHATROLINK-Ⅱ、MECHATROLINK-Ⅲ、イーサネットCAT5e）
動力＋信号の組合せなど、お客様の用途に応じた最適なご提案をいたします。
■使用用途
産業機械、工作機械、測定機器
充填機、攪拌機
クレーン、ケーブルリール
ターンテーブル、アミューズメント機器
モーターへの電源供給
■スリップリングの利点
回転体に給電するケーブル、リード線のねじれや、シャフトへの絡まりがなくなります。
回転構造を避けるための複雑な設計を回避できます。
電気、信号は途切れません。
このカタログについて
| ドキュメント名 | 【スリップリング】汎用・超小型 SRP-201010S |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 722Kb |
| 登録カテゴリ | |
| 取り扱い企業 | 遠藤工業株式会社 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

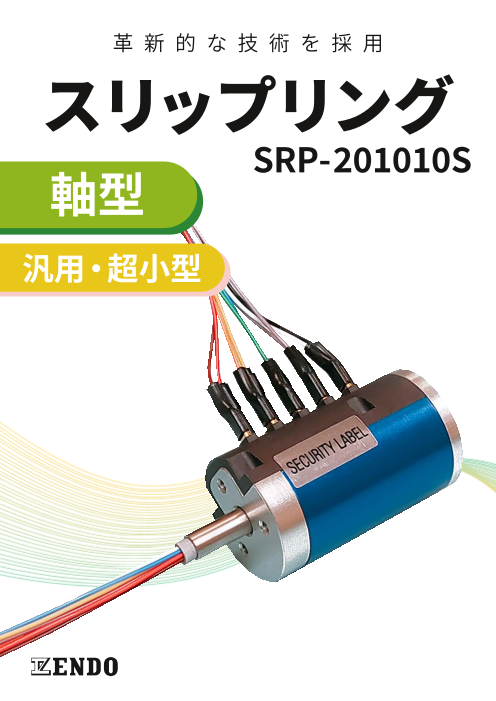

Page1
アペルザカタログ表紙-SRP-201010S.pdf
革 新 的 な 技 術 を 採 用
スリップリング
SRP-������S
軸型
汎用・超小型
Page2
アペルザカタログ裏表紙-SRP-201010S.pdf
構造・特徴
ファイバーブラシ方式により、リングユ 1500rpm の高速回転に対応。小型で軽量 小型でありながら 1億回転までメンテナン
ニットへの接触圧力が小さく、接点部分が なボディはレイアウトの自由度が高く、長 スフリーでご使用いただける高耐久な商品
摩耗しにくいため高耐久性を実現します。 寿命のため交換コストの削減が可能です。 です。
仕様 外形寸法 (mm)
本体側ケーブル
電気構成 AC100V 1A 10極
3-M2 深 3
PCD12
保護構造 IP4X相当
許容回転数 1500rpm
接触抵抗値 1Ω以下
使用温度範囲 -10℃～ +50℃ 軸側ケーブル 9 33.7
質量 35g ※FEPケーブル 0.05mm² 本体側 500mm、軸側 400mm
ケーブルリールの集電部に使用して
ケーブルの巻取・引出時でも
安定した電力や信号供給を可能に！
また、集電部の省スペース化も実現！
動力+信号の組合せなど
お客さまの用途に応じた
最適なご提案をいたします！
ターンテーブルの回転軸や
遊園地の乗り物の回転軸でも
安定した電力や信号供給を可能に！
遠藤工業株式会社 ホームページアドレス https://www.endo-kogyo.co.jp
本社営業部 新潟県燕市秋葉町 3丁目 14番 7号
〒959-1261 TEL(0256)62-5133 FAX(0256)62-5772 通信・制御用スリップリング
東京営業部 東京都千代田区神田東松下町 12-2 JBSL 神田ビル 2F 商品ページ
〒101-0042 TEL(03)5295-3711 FAX(03)5295-3717 ISO9001 JP97/010458
大阪営業部 大阪市浪速区幸町 2丁目 3番 14号 ダイトービル 3F 認 証 取 得：本 社、工 場 左記ＱＲコードをスマート
〒556-0021 TEL(06)6568-1571 FAX(06)6568-1573 フォンやタブレット端末の
名古屋営業所 愛知県名古屋市中区大須 1丁目 7番 14号 パークIMビル 3F バーコードリーダーで読み
〒460-0011 TEL(052)253-6231 FAX(052)253-6240 取ってください。
九州営業所 福岡市博多区博多駅東 3丁目 11番 15号 文喜ビル 3F ISO14001 JP10/070952
認 証 取 得：本 社、工 場 ※当カタログ記載の商品は性能向上の為、予告なく変更することがあります。
〒812-0013 TEL(092)412-5281 FAX(092)412-5280 ※当カタログの作成に際してあらゆる注意を払いましたが、弊社は誤記、脱漏に関して責任を負いません。
φ4 0-0.02
φ20
