軸の中間への取り付けや、エア機器との混同取付が可能
スリップリングとは、回転体に電力や電気信号を伝達するための回転コネクタです。
ENDOは0.2Aの微電流から1200Aの大電流まで幅広くサポートする総合スリップリングメーカーです。
ENDOのスリップリングは、低電圧～高電圧・微電流～大電流まで、また各種FAネットワークに準拠する規格品、光ファイバーロータリージョイントなど多種ご用意しています。
また、各種通信規格に準拠または相当します。
対応機種などの詳細はぜひ当社へお問い合わせください。
（CC-Link、CC-Link IE、CC-Link IE TSN、DeviceNet、AnyWire、MECHATROLINK-Ⅱ、MECHATROLINK-Ⅲ、イーサネットCAT5e）
動力＋信号の組合せなど、お客様の用途に応じた最適なご提案をいたします。
■使用用途
産業機械、工作機械、測定機器
充填機、攪拌機
クレーン、ケーブルリール
ターンテーブル、アミューズメント機器
モーターへの電源供給
■スリップリングの利点
回転体に給電するケーブル、リード線のねじれや、シャフトへの絡まりがなくなります。
回転構造を避けるための複雑な設計を回避できます。
電気、信号は途切れません。
このカタログについて
| ドキュメント名 | 【スリップリング】中空型 汎用・多極用(最大18極) SRP-13575シリーズ |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 670.4Kb |
| 登録カテゴリ | |
| 取り扱い企業 | 遠藤工業株式会社 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

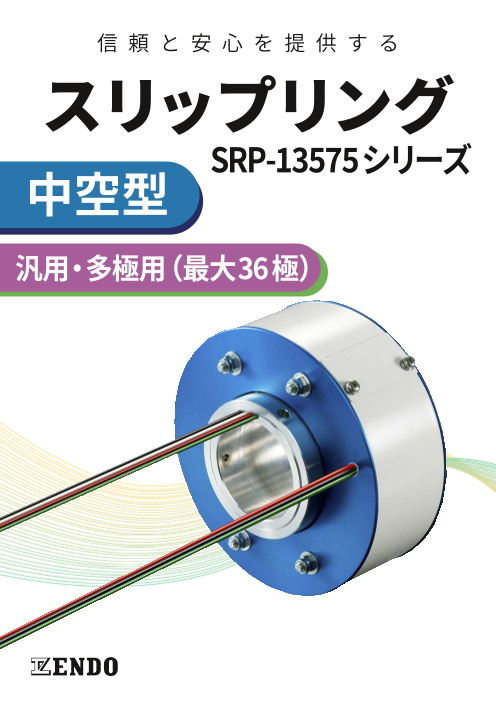

Page1
アペルザカタログ表紙-SRP-13575シリーズ.pdf
信 頼 と 安 心 を 提 供 す る
スリップリング
SRP-�����シリーズ
中空型
汎用・多極用（最大36極）
Page2
アペルザカタログ裏表紙-SRP-13575シリーズ.pdf
構造・特徴
カーボンブラシを採用し、大容量で、通信用・ 4～36極まで使用する極数に合わせて仕様をお選び 小型でありながら 1000 万回転ごとのメン
動力用係わらず様々な機器にご使用いただ いただけます。本体のシャフト・ボディ側にケーブルを テナンスで連続使用できる高耐久な商品で
けます。 附属し、機械に組み込みやすく設計されております。 す。
仕様
接触抵抗値 0.05Ω 回転方向 CW-CCWエンドレス
（ケーブル含む） ※初期値
回転寿命 ブラシ交換により連続使用可能。
電気構成 電源･汎用AC250V 約1000万回転毎に清掃をお願い致します。
（定格） 7.5A 4 ～ 12極 5.0A 24 極 2.5A 36 極
ケーブル引張強度 3N/ 本
回転トルク 0.1 ～ 2.0N･m以下 ※ケーブルには荷重を掛けないようにご配慮願います。
許容回転数 400min（-1保護構造 IP4X相当 rpm）
ケーブル シャフト･ボディ側 1.25mm² 電線 0.5m付 振動強度 5G以下
0℃～ 50℃以下結露なきこと
質量 約 1500g（4極）～ 5000g（36極） 使用環境 標高 1000m以下
取付方向 指定なし
外形寸法 (mm) 時間定格 連続（通信・回転）
※1 弊社テスト条件における寿命です。ご使用条件・環境などにより異なります。
軸固定用
2-M4 極数 L寸
電線 1.25mm^2
0.5m付属 6 4 極 64.5
2×M4×0.7 電線 1.25mm^2 6 極 75.5
深さ 6 0.5m付属 12 極 108.5
24 極 174.5
36 極 240.5
動力+信号の組合せなど
57.5 12 94.5 2 お客さまの用途に応じた
L
最適なご提案をいたします！
遠藤工業株式会社 ホームページアドレス https://www.endo-kogyo.co.jp
本社営業部 新潟県燕市秋葉町 3丁目 14番 7号
〒959-1261 TEL(0256)62-5133 FAX(0256)62-5772 通信・制御用スリップリング
東京営業部 東京都千代田区神田東松下町 12-2 JBSL 神田ビル 2F 商品ページ
〒101-0042 TEL(03)5295-3711 FAX(03)5295-3717 ISO9001 JP97/010458
大阪営業部 大阪市浪速区幸町 2丁目 3番 14号 ダイトービル 3F 認 証 取 得：本 社、工 場 左記ＱＲコードをスマート
〒556-0021 TEL(06)6568-1571 FAX(06)6568-1573 フォンやタブレット端末の
名古屋営業所 愛知県名古屋市中区大須 1丁目 7番 14号 パークIMビル 3F バーコードリーダーで読み
〒460-0011 TEL(052)253-6231 FAX(052)253-6240 取ってください。
九州営業所 福岡市博多区博多駅東 3丁目 11番 15号 文喜ビル 3F ISO14001 JP10/070952
認 証 取 得：本 社、工 場 ※当カタログ記載の商品は性能向上の為、予告なく変更することがあります。
〒812-0013 TEL(092)412-5281 FAX(092)412-5280 ※当カタログの作成に際してあらゆる注意を払いましたが、弊社は誤記、脱漏に関して責任を負いません。
10
φ70
φ50 F8 +0.064+0.025
φ135
