軸の中間への取り付けや、エア機器との混同取付が可能
スリップリングとは、回転体に電力や電気信号を伝達するための回転コネクタです。
ENDOは0.2Aの微電流から1200Aの大電流まで幅広くサポートする総合スリップリングメーカーです。
ENDOのスリップリングは、低電圧～高電圧・微電流～大電流まで、また各種FAネットワークに準拠する規格品、光ファイバーロータリージョイントなど多種ご用意しています。
また、各種通信規格に準拠または相当します。
対応機種などの詳細はぜひ当社へお問い合わせください。
（CC-Link、CC-Link IE、CC-Link IE TSN、DeviceNet、AnyWire、MECHATROLINK-Ⅱ、MECHATROLINK-Ⅲ、イーサネットCAT5e）
動力＋信号の組合せなど、お客様の用途に応じた最適なご提案をいたします。
■使用用途
産業機械、工作機械、測定機器
充填機、攪拌機
クレーン、ケーブルリール
ターンテーブル、アミューズメント機器
モーターへの電源供給
■スリップリングの利点
回転体に給電するケーブル、リード線のねじれや、シャフトへの絡まりがなくなります。
回転構造を避けるための複雑な設計を回避できます。
電気、信号は途切れません。
このカタログについて
| ドキュメント名 | 【スリップリング】中空型 汎用・多極用(最大18極) SRP-10003シリーズ |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 705.7Kb |
| 登録カテゴリ | |
| 取り扱い企業 | 遠藤工業株式会社 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

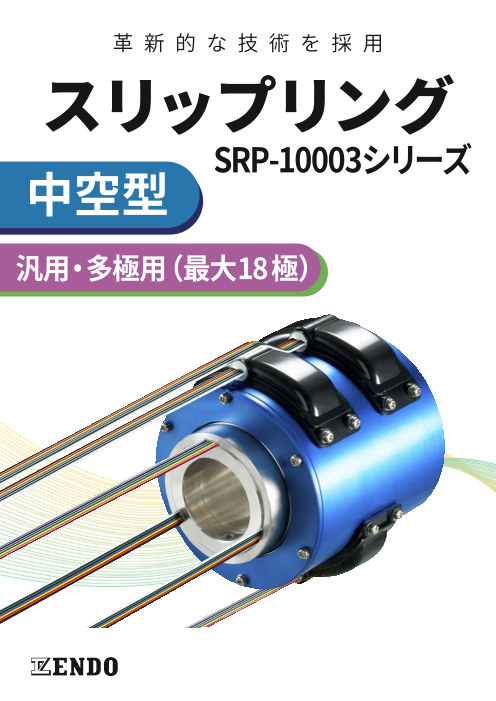

Page1
アペルザカタログ表紙-SRP-10003シリーズ.pdf
革 新 的 な 技 術 を 採 用
スリップリング
SRP-10003シリーズ
中空型
汎用・多極用（最大18極）
Page2
アペルザカタログ裏表紙-SRP-10003シリーズ.pdf
構造・特徴
新ブラシ方式 ( 特許取得※) により、断線リ 4～18極まで使用する極数に合わせて仕様をお選び 小型でありながら 3000 万回転までメンテ
スクなしに途切れることなく安定した通信を いただけます。本体のシャフト・ボディ側にケーブル ナンスフリーでご使用いただける高耐久な
実現。※SRPシリーズ PAT.NO 5094471 を附属し、機械に組み込みやすく設計されております。 商品です。
仕様
規格 RS-422/485/232C他対応 回転方向 CW-CCWエンドレス
接触抵抗値 0.2Ω ※1
回転寿命 メンテナンスフリーにて 3000万回転
（ケーブル含む） ※初期値
電気構成 通信用AC･DC250V0.3A4～18極 ケーブル引張強度 3N/ 本
※ケーブルには荷重を掛けないようにご配慮願います。
※偶数極のみ
回転トルク 0.1N･m以下 許容回転数 400min（-1 rpm）
保護構造 IP4X相当 振動強度 5G以下
ケーブル シャフト･ボディ側 0.3mm² 電線 0.5m付 使用環境 0℃～ 50℃以下結露なきこと
標高 1000m以下
質量 約1100g（6極）/約1400g（12極）/約1800g（18極） 取付方向 指定なし
外形寸法 (mm) 時間定格 連続（通信・回転）
※1 弊社テスト条件における寿命です。ご使用条件・環境などにより異なります。
電線 0.3mm^2
0.5m付属 軸固定用 極数 L寸
2-M4
電線 0.3mm^2 4 ～ 6極 66
0.5m付属
2×M4×0.7 6 8 ～ 12極 90
深さ 8 14 ～ 18極 114
動力+信号の組合せなど
45 13.5 52 0.5 お客さまの用途に応じた
L 最適なご提案をいたします！
遠藤工業株式会社 ホームページアドレス https://www.endo-kogyo.co.jp
本社営業部 新潟県燕市秋葉町 3丁目 14番 7号
〒959-1261 TEL(0256)62-5133 FAX(0256)62-5772 通信・制御用スリップリング
東京営業部 東京都千代田区神田東松下町 12-2 JBSL 神田ビル 2F 商品ページ
〒101-0042 TEL(03)5295-3711 FAX(03)5295-3717 ISO9001 JP97/010458
大阪営業部 大阪市浪速区幸町 2丁目 3番 14号 ダイトービル 3F 認 証 取 得：本 社、工 場 左記ＱＲコードをスマート
〒556-0021 TEL(06)6568-1571 FAX(06)6568-1573 フォンやタブレット端末の
名古屋営業所 愛知県名古屋市中区大須 1丁目 7番 14号 パークIMビル 3F バーコードリーダーで読み
〒460-0011 TEL(052)253-6231 FAX(052)253-6240 取ってください。
九州営業所 福岡市博多区博多駅東 3丁目 11番 15号 文喜ビル 3F ISO14001 JP10/070952
認 証 取 得：本 社、工 場 ※当カタログ記載の商品は性能向上の為、予告なく変更することがあります。
〒812-0013 TEL(092)412-5281 FAX(092)412-5280 ※当カタログの作成に際してあらゆる注意を払いましたが、弊社は誤記、脱漏に関して責任を負いません。
10
φ64
φ40 F8 +0.064+0.025
φ99
