小型でありながら堅牢なボディを採用した高性能なスリップリング
スリップリングとは、回転体に電力や電気信号を伝達するための回転コネクタです。
ENDOは0.2Aの微電流から1200Aの大電流まで幅広くサポートする総合スリップリングメーカーです。
ENDOのスリップリングは、低電圧～高電圧・微電流～大電流まで、また各種FAネットワークに準拠する規格品、光ファイバーロータリージョイントなど多種ご用意しています。
また、各種通信規格に準拠または相当します。
対応機種などの詳細はぜひ当社へお問い合わせください。
（CC-Link、CC-Link IE、CC-Link IE TSN、DeviceNet、AnyWire、MECHATROLINK-Ⅱ、MECHATROLINK-Ⅲ、イーサネットCAT5e）
動力＋信号の組合せなど、お客様の用途に応じた最適なご提案をいたします。
■使用用途
産業機械、工作機械、測定機器
充填機、攪拌機
クレーン、ケーブルリール
ターンテーブル、アミューズメント機器
モーターへの電源供給
■スリップリングの利点
回転体に給電するケーブル、リード線のねじれや、シャフトへの絡まりがなくなります。
回転構造を避けるための複雑な設計を回避できます。
電気、信号は途切れません。
このカタログについて
| ドキュメント名 | 【スリップリング】汎用・多極用(最大18極) SRP-3003シリーズ |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 685.7Kb |
| 登録カテゴリ | |
| 取り扱い企業 | 遠藤工業株式会社 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

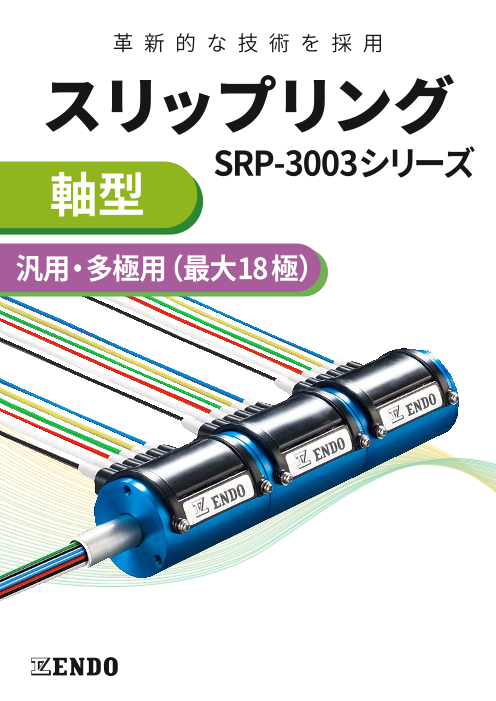

Page1
アペルザカタログ表紙-SRP-3003シリーズ.pdf
革 新 的 な 技 術 を 採 用
スリップリング
SRP-3003シリーズ
軸型
汎用・多極用（最大18極）
Page2
アペルザカタログ裏表紙-SRP-3003シリーズ.pdf
構造・特徴
新ブラシ方式 ( 特許取得※) により、断線リ 4～18極まで使用する極数に合わせて仕様をお選び 小型でありながら 3000 万回転までメンテ
スクなしに途切れることなく安定した通信を いただけます。本体のシャフト・ボディ側にケーブル ナンスフリーでご使用いただける高耐久な
実現。※SRPシリーズ PAT.NO 5094471 を附属し、機械に組み込みやすく設計されております。 商品です。
仕様
規格 RS-422/485/232C他対応 ケーブル シャフト･ボディ側 0.3mm² 電線 1m付
接触抵抗値 0.16Ω 質量 約110g（6極） 約260g（12極） 約350g（18極）
（ケーブル含む） ※初期値
絶縁抵抗 DC500V,50MΩ以上 回転方向 CW-CCWエンドレス
※1
電気構成 通信用AC･DC250V0.3A4～18極 回転寿命 メンテナンスフリーにて 3000万回転
※偶数極のみ
回転トルク 0.03N･m～ 0.1N･m以下 ケーブル引張強度 3N/ 本
（300gf･cm～ 1000gf･cm以下） ※ケーブルには荷重を掛けないようにご配慮願います。
許容回転数 400min（-1 rpm）
許容軸荷重ラジアル 13N（1.3kgf）
許容軸荷重スラスト 13N（1.3kgf） 振動強度 5G以下
保護構造 0℃～ 50℃以下結露なきこと
IP4X相当 使用環境
（屋内仕様） 標高 1000m以下
外形寸法 (mm) 取付方向 指定なし
時間定格 連続
※1 弊社テスト条件における寿命です。ご使用条件・環境などにより異なります。
ボディ側電線
0.3mm^2
シャフト側電線
R12
.50 0.3mm^2
極数 L寸
4～ 6極 47.8
8 ～ 12極 94
3×M3×0.5 深さ 4 （1000） 20.50 L 14 ～ 18極 138
（廻り止め取付穴）
遠藤工業株式会社 ホームページアドレス https://www.endo-kogyo.co.jp
本社営業部 新潟県燕市秋葉町 3丁目 14番 7号
〒959-1261 TEL(0256)62-5133 FAX(0256)62-5772 通信・制御用スリップリング
東京営業部 東京都千代田区神田東松下町 12-2 JBSL 神田ビル 2F 商品ページ
〒101-0042 TEL(03)5295-3711 FAX(03)5295-3717 ISO9001 JP97/010458
大阪営業部 大阪市浪速区幸町 2丁目 3番 14号 ダイトービル 3F 認 証 取 得：本 社、工 場 左記ＱＲコードをスマート
〒556-0021 TEL(06)6568-1571 FAX(06)6568-1573 フォンやタブレット端末の
名古屋営業所 愛知県名古屋市中区大須 1丁目 7番 14号 パークIMビル 3F バーコードリーダーで読み
〒460-0011 TEL(052)253-6231 FAX(052)253-6240 取ってください。
九州営業所 福岡市博多区博多駅東 3丁目 11番 15号 文喜ビル 3F ISO14001 JP10/070952
認 証 取 得：本 社、工 場 ※当カタログ記載の商品は性能向上の為、予告なく変更することがあります。
〒812-0013 TEL(092)412-5281 FAX(092)412-5280 ※当カタログの作成に際してあらゆる注意を払いましたが、弊社は誤記、脱漏に関して責任を負いません。
φ10 h8 0-0.022
（1000）
φ30
