放電ドレスなどの回転部位への通電に最適な、単極通電用回転電極
スリップリングとは、回転体に電力や電気信号を伝達するための回転コネクタです。
ENDOは0.2Aの微電流から1200Aの大電流まで幅広くサポートする総合スリップリングメーカーです。
ENDOのスリップリングは、低電圧～高電圧・微電流～大電流まで、また各種FAネットワークに準拠する規格品、光ファイバーロータリージョイントなど多種ご用意しています。
また、各種通信規格に準拠または相当します。
対応機種などの詳細はぜひ当社へお問い合わせください。
（CC-Link、CC-Link IE、CC-Link IE TSN、DeviceNet、AnyWire、MECHATROLINK-Ⅱ、MECHATROLINK-Ⅲ、イーサネットCAT5e）
動力＋信号の組合せなど、お客様の用途に応じた最適なご提案をいたします。
■使用用途
産業機械、工作機械、測定機器
充填機、攪拌機
クレーン、ケーブルリール
ターンテーブル、アミューズメント機器
モーターへの電源供給
■スリップリングの利点
回転体に給電するケーブル、リード線のねじれや、シャフトへの絡まりがなくなります。
回転構造を避けるための複雑な設計を回避できます。
電気、信号は途切れません。
このカタログについて
| ドキュメント名 | 【スリップリング】単極通電用 SR-1101 |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 681.2Kb |
| 登録カテゴリ | |
| 取り扱い企業 | 遠藤工業株式会社 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

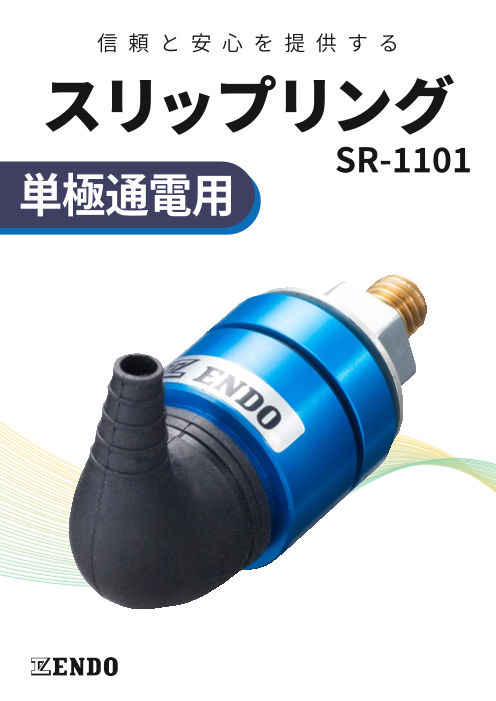

Page1
アペルザカタログ表紙-SR-1101.pdf
信 頼 と 安 心 を 提 供 す る
スリップリング
SR-����
単極通電用
Page2
アペルザカタログ裏表紙-SR-1101.pdf
構造・特徴
信頼性の高い同カーボンブラシを採用する 単極専用スリップリングとなっており、放 小型でありながら 2000 万回転までメンテ
ことで、安定した電力の供給が可能となり 電ドレス等、各種機械の回転部位のアース ナンスフリーでご使用いただける高耐久な
ます。 にご使用いただけます。 商品です。
仕様 外形寸法 (mm)
電気構成 DC110V 20A1極
六角ナット 銘板 9
回転方向 CW-CCW 3種 SUS製 回転境界 5 M5
3/8-16UNC
回転寿命 2000万回転※1
許容回転数 600min（-1 rpm）
使用温度範囲 0℃～ +50℃
付属品 サドル・サドル取付用ねじ類・結束バンド・キャップ(ブーツ) （10.6）
質量 140g 20 39 （15） 2面幅 8mm×5mm
74
取付方向 指定無し 2面幅 8mm×5mm
※1 弊社テスト条件における寿命です。ご使用条件・環境などにより異なります。
※2 仕様は変更になる場合があります。
付属品詳細 ＜付属品取付箇所＞
結束バンド キャップ
（ブーツ）
結束バンド
キャップ サドル
（ブーツ） サドル・
取付用ねじ類
サドル取付用
ねじ類
遠藤工業株式会社 ホームページアドレス https://www.endo-kogyo.co.jp
本社営業部 新潟県燕市秋葉町 3丁目 14番 7号
〒959-1261 TEL(0256)62-5133 FAX(0256)62-5772 特殊用途 スリップリング
東京営業部 東京都千代田区神田東松下町 12-2 JBSL 神田ビル 2F 商品ページ
〒101-0042 TEL(03)5295-3711 FAX(03)5295-3717 ISO9001 JP97/010458
大阪営業部 大阪市浪速区幸町 2丁目 3番 14号 ダイトービル 3F 認 証 取 得：本 社、工 場 左記ＱＲコードをスマート
〒556-0021 TEL(06)6568-1571 FAX(06)6568-1573 フォンやタブレット端末の
名古屋営業所 愛知県名古屋市中区大須 1丁目 7番 14号 パークIMビル 3F バーコードリーダーで読み
〒460-0011 TEL(052)253-6231 FAX(052)253-6240 取ってください。
九州営業所 福岡市博多区博多駅東 3丁目 11番 15号 文喜ビル 3F ISO14001 JP10/070952
※当カタログ記載の商品は性能向上の為、予告なく変更することがあります。
〒812-0013 TEL(092)412-5281 FAX(092)412-5280 認 証 取 得：本 社、工 場
※当カタログの作成に際してあらゆる注意を払いましたが、弊社は誤記、脱漏に関して責任を負いません。
（φ31.4）
φ30
（31）
（φ25.6）
