SAMにより光信号の安定化を実現！質量は約10gと軽量＆小型
スリップリングとは、回転体に電力や電気信号を伝達するための回転コネクタです。
ENDOは0.2Aの微電流から1200Aの大電流まで幅広くサポートする総合スリップリングメーカーです。
ENDOのスリップリングは、低電圧～高電圧・微電流～大電流まで、また各種FAネットワークに準拠する規格品、光ファイバーロータリージョイントなど多種ご用意しています。
また、各種通信規格に準拠または相当します。
対応機種などの詳細はぜひ当社へお問い合わせください。
（CC-Link、CC-Link IE、CC-Link IE TSN、DeviceNet、AnyWire、MECHATROLINK-Ⅱ、MECHATROLINK-Ⅲ、イーサネットCAT5e）
動力＋信号の組合せなど、お客様の用途に応じた最適なご提案をいたします。
■使用用途
産業機械、工作機械、測定機器
充填機、攪拌機
クレーン、ケーブルリール
ターンテーブル、アミューズメント機器
モーターへの電源供給
■スリップリングの利点
回転体に給電するケーブル、リード線のねじれや、シャフトへの絡まりがなくなります。
回転構造を避けるための複雑な設計を回避できます。
電気、信号は途切れません。
このカタログについて
| ドキュメント名 | 【光ファイバーロータリージョイント】マルチモード用 M5011 |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 677.1Kb |
| 登録カテゴリ | |
| 取り扱い企業 | 遠藤工業株式会社 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

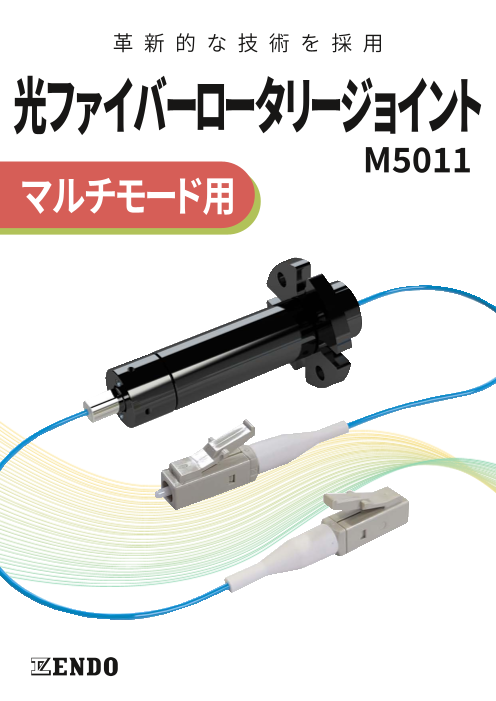

Page1
アペルザカタログ表紙-M5011.pdf
革 新 的 な 技 術 を 採 用
光ファイバーロータリージョイント
M����
マルチモード用
Page2
アペルザカタログ裏表紙-M5011.pdf
構造・特徴
FREE!
SAM(Self-alignment mechanism: 自 動 マルチモード光ファイバーに対応した 小型でありながら 100 万回転までメンテ
調心機構）により光信号の安定した通信を MIL-STD-810 準拠品。シングルモードに ナンスフリーでご使用いただける高耐久な
実現。(※特許取得済） も変換してお使いいただけます。 商品です。
仕様 外形寸法 (mm)
光ファイバー φ50/125μm（マルチモード） 光ファイバー仕様：φ50/125μm（マルチモード）
波長 850nm、1300nm（マルチモード） 断面図A-A
（シャフト詳細）
φ0.9mm光ファイバー心線
挿入損失 ≦3dB φ0.9mm光ファイバー心線 シャフト フランジ
LCコネクタ
LCコネクタ
回転変動 ≦1dB A 4-φ2.4
P
回転速度 ≦600rpm A .C.D.1
（31.5） （5） 2.5 5.6 （31.5） 5
38.6 フランジ詳細
100 +30
0 43.6 100 +30
0
使用温度 -45℃～+85℃（結露なきこと）
使用湿度 0℃～+95℃（結露なきこと） シングルモードへの変換例
寿命 1,000,000 回転 ※
振動 8.3Gランダム波（MIL-STD-810F） 光モード変換 光モード変換
衝撃 40G/11ms 鋸波（MIL-STD-810F）
質量 約 10g（光ファイバー・コネクタ含む）
シングルモード マルチモード シングルモード
ピグテール長 フランジ側：約100mm シャフト側：約100mm
コネクタタイプ フランジ側：LCコネクタ シャフト側：LCコネクタ
※弊社テスト条件における寿命です。（＠600rpm・連続回転） 動力+信号の組合せなど
ご使用条件・環境などにより異なります。 お客さまの用途に応じた
最適なご提案をいたします！
遠藤工業株式会社 ホームページアドレス https://www.endo-kogyo.co.jp
本社営業部 新潟県燕市秋葉町 3丁目 14番 7号
〒959-1261 TEL(0256)62-5133 FAX(0256)62-5772 光ファイバーロータリージョイント
東京営業部 東京都千代田区神田東松下町 12-2 JBSL 神田ビル 2F 商品ページ
〒101-0042 TEL(03)5295-3711 FAX(03)5295-3717 ISO9001 JP97/010458
大阪営業部 大阪市浪速区幸町 2丁目 3番 14号 ダイトービル 3F 認 証 取 得：本 社、工 場 左記ＱＲコードをスマート
〒556-0021 TEL(06)6568-1571 FAX(06)6568-1573 フォンやタブレット端末の
名古屋営業所 愛知県名古屋市中区大須 1丁目 7番 14号 パークIMビル 3F バーコードリーダーで読み
〒460-0011 TEL(052)253-6231 FAX(052)253-6240 取ってください。
九州営業所 福岡市博多区博多駅東 3丁目 11番 15号 文喜ビル 3F ISO14001 JP10/070952
認 証 取 得：本 社、工 場 ※当カタログ記載の商品は性能向上の為、予告なく変更することがあります。
〒812-0013 TEL(092)412-5281 FAX(092)412-5280 ※当カタログの作成に際してあらゆる注意を払いましたが、弊社は誤記、脱漏に関して責任を負いません。
3.25
Dカット
φ3.5 0-0.1
回転境界
φ9 -0.05-0.15
φ9 -0.05-0.15
φ20
