MAX 120m/minの高速搬送を実現！
アルミフレーム採用による美しい外観、高速で静かなコンベヤです。
◆MAX 120m/minの高速搬送
◆高速カーブ搬送が可能
◆静粛性に優れたコンベヤ
◆詳細はカタログをダウンロードしご覧いただくか、お気軽にお問い合わせ下さい。
このカタログについて
| ドキュメント名 | 高速搬送コンベヤ ラピッドフローシリーズ |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 1.5Mb |
| 登録カテゴリ | |
| 取り扱い企業 | 株式会社メイキコウ (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

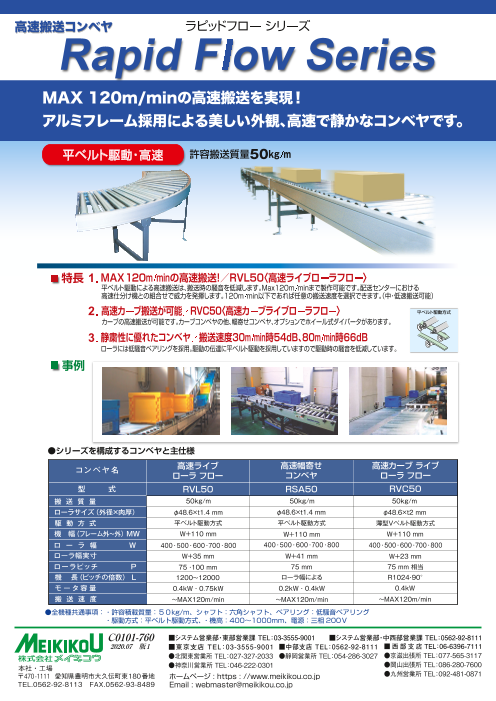

Page1
高速搬送コンベヤ
MAX 120m/minの高速搬送を実現！
アルミフレーム採用による美しい外観、高速で静かなコンベヤです。
●シリーズを構成するコンベヤと主仕様
コンベヤ名 高速ライブ 高速幅寄せ 高速カーブ ライブ
ローラ フロー コンベヤ ローラ フロー
型 式 RVL50 RSA50 RVC50
搬 送 質 量 50kg/m 50kg/m 50kg/m
ローラサイズ（外径×肉厚） φ48.6×ｔ1.4 mm φ48.6×ｔ1.4 mm φ48.6×ｔ2 mm
駆 動 方 式 平ベルト駆動方式 平ベルト駆動方式 薄型Vベルト駆動方式
機 幅（フレーム外～外）MW W＋110 mm W＋110 mm W＋110 mm
ロ ー ラ 幅 W 400・500・600・700・800 400・500・600・700・800 400・500・600・700・800
ローラ幅実寸 W＋35 mm W＋41 mm W＋23 mm
ローラピッチ P 75 ・100 mm 75 mm 75 mm 相当
機 長（ピッチの倍数） L 1200～12000 ローラ幅による R1024・90°
モータ容量 0.4kW・0.75kW 0.2kW・0.4kW 0.4kW
搬 送 速 度 ～MAX120m/min ～MAX120m/min ～MAX120m/min
●全機種共通事項：・許容積載質量：５０kg/m、シャフト：六角シャフト、ベアリング：低騒音ベアリング
・駆動方式：平ベルト駆動方式、・機高：400～1000mm、電源：三相200Ｖ
