傾斜で積荷を搬送する 荷降ろし用「荷役補助装置」です！デバンダフラット III

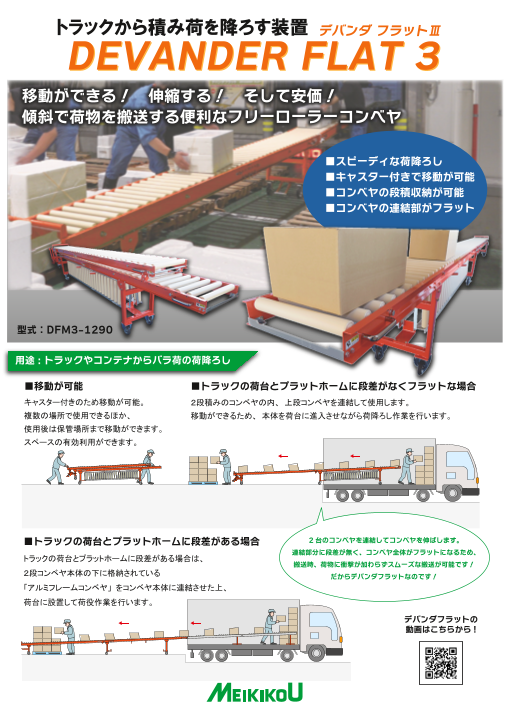

トラックから積み荷を降ろす装置 デバンダ フラットⅢ DEVANDER FLAT 3 移動ができる！　伸縮する！　そして安価！ 　 傾斜で荷物を搬送する便利なフリーローラーコンベヤ ■スピーディな荷降ろし ■キャスター付きで移動が可能 ■コンベヤの段積収納が可能 ■コンベヤの連結部がフラット 型式：DFM3-1290 用途 :トラックやコンテナからバラ荷の荷降ろし ■移動が可能 ■トラックの荷台とプラットホームに段差がなくフラットな場合 キャスター付きのため移動が可能。 ２段積みのコンベヤの内、 上段コンベヤを連結して使用します。 複数の場所で使用できるほか、 移動ができるため、 本体を荷台に進入させながら荷降ろし作業を行います。 使用後は保管場所まで移動ができます。 スペースの有効利用ができます。 ■トラックの荷台とプラットホームに段差がある場合 2台のコンベヤを連結してコンベヤを伸ばします。 連結部分に段差が無く、コンベヤ全体がフラットになるため、 トラックの荷台とプラットホームに段差がある場合は、 搬送時、荷物に衝撃が加わらずスムーズな搬送が可能です！ ２段コンベヤ本体の下に格納されている だからデバンダフラットなのです！ 「アルミフレームコンベヤ」 をコンベヤ本体に連結させた上、 荷台に設置して荷役作業を行います。 デバンダフラットの 動画はこちらから !

デバンダ フラットⅢ 構造と主仕様 DEVANDER FLAT 3 ■主仕様 コンベヤ ローラ ローラ ローラ ローラ ローラ コンベヤ コンベヤ キャスタ 幅 フレーム 本体上段コンベヤ 種類 型式 径 材質 W ピッチ 機長 材質 径 手押しハンドル 本体下段コンベヤ 搬送方向 本体上段 4000 φ100 兼ストッパー コンベヤ mm 400 鉄製 ｍｍ mm [90×30 本体下段 PLJ50 φ50 mm 樹脂製 100 4000 ×t2.3 φ125 コンベヤ ｍｍ mm ｍｍ アルミフレーム 300 2600 アルミ製 コンベヤ mm mm [90×30 （２台共通） ×t3 先端に取付ける アルミフレームコンベヤ２台 コンベヤ本体下に収納 ●傾斜角度 ： 40/1000 （約 2.29 度） ●許容搬送質量は、 目安として搬送物１個 30kg 程度までとしてください。 アルミフレームコンベヤ用　 下段キャスターФ125 スタンド ●搬送物をコンベヤにのせる際に衝撃が加わる場合は搬送物１個 15kg 程度 　 までとしてください。 上段キャスターФ100 ●傾斜角度を 40/1000 （約 2.29 度） で設定していますが、 搬送物の底面の材質や状態、 使用する場所の湿度等で自走できない場合があります。 　 コンベヤの角度および搬送速度も調整ができません。 ■外形寸法図 13200 ※②アルミフレームコンベヤ用スタンド ※① ※①段差の高さ 240 ㎜～ 520 ㎜迄対応できます。 ※②アルミフレームコンベヤ用スタンドの高さ調整は 　　　50ｍｍピッチが可能です。 8000 4600 Ｗ＋75 Ｗ＋15 30 図番：１S1290-00-000 Ｗ＋3 付属機器 手押しハンドル 搬送物用のストッパー フランジ付ホール を兼用 上段コンベヤの脱輪防止 上段コンベヤ連結 連結部に段差無し キャスター アルミフレームコンベヤ用スタンド アルミフレームコンベヤ 50㎜ピッチで高さ調整可 アルミフレームコンベヤ アルミフレーム （ストッパー付） 格納用フック コンベヤ連結 ポールロック T型ピン 本社・工場　〒470-1111 愛知県豊明市大久伝町東180番地　TEL： FAX： ■ HP :  ■ E -メール :   ■東京支店　 TEL： ■中部支店 TEL： ■西部支店　 TEL： C0101-754 ●北関東営業所 TEL： ●九州営業所　TEL： 2026.03 版 3-1 540 860 830 90 1000 550~850
