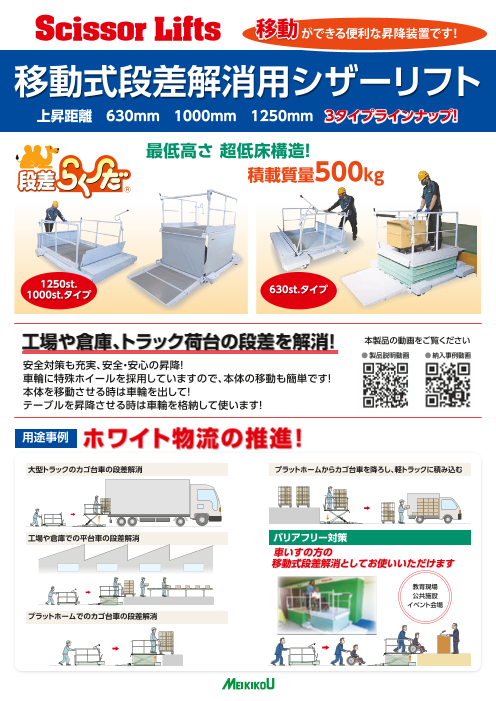

移動式段差解消用シザーリフト

移動ができる便利な昇降装置です！ 移動式段差解消用シザーリフト 上昇距離　630mm　1000mm　1250mm 3タイプラインナップ! 最低高さ 超低床構造！ 積載質量500kg 1250st. 1000st.タイプ 630st.タイプ 工場や倉庫、トラック荷台の段差を解消！ 本製品の動画をご覧ください ● 製品説明動画 ● 納入事例動画 安全対策も充実、安全・安心の昇降！ 車輪に特殊ホイールを採用していますので、本体の移動も簡単です！ 本体を移動させる時は車輪を出して！ テーブルを昇降させる時は車輪を格納して使います！ 用途事例 ホワイト物流の推進！ 大型トラックのカゴ台車の段差解消 プラットホームからカゴ台車を降ろし、軽トラックに積み込む 工場や倉庫での平台車の段差解消 バリアフリー対策 車いすの方の 移動式段差解消としてお使いいただけます 教育現場 公共施設 イベント会場 プラットホームでのカゴ台車の段差解消

必要な時に、必要な場所で、移動ができる便利な昇降装置です！ 移動式段差解消用シザーリフト 使用方法を630st.の写真を用いて説明いたします。 ※使用方法は３タイプとも同じです。但し、1000st. 1250st.の形状はほぼ同じですが、630st.とは異なる部位があります。 1 キャスターにより移動 2 キャスターに特殊ホイール採用 3 キャスター用スイッチ（出し入れ） 4 キャスターを格納 （オムニホイール） ※写真の手押しハンドルは630st.用。1000st. 　および1250st.のものとは形状が異なります。 5 スロープをセット 6 台車ごとテーブル上に乗り込む 7 遮断棒をホルダーにセット 8 無線操作スイッチで上昇 ※写真のスロープは630st.用。1000st.および ※写真の遮断棒は630st.用。1000st.および 　1250st.のものとは形状が異なります。 ※写真は630st. 　1250st.のものとは形状が異なります。 ※写真は630st. 9 渡り板をセット ■630st. 外形寸法図 ■1000st. および1250st.　共通外形寸法図 ※（ ）内の青字は1000st.、赤字は1250st. 803 1200 439 286 1023 （1575（）1940）439 414 ※写真は630st. 10 上階への乗り移り 144 1200 439 （1575（）1940）439 ※写真は630st. 2336 106 （2931（）3296） （mm） ■主仕様 タイプ 630st. 1000st. 1250st. 型 式 M1-0506SB-13-S4 M1-0510SB-15-S7 M1-0512SB-15-S7 安全対策関連装備 許容積載質量 500kg １．昇降中フラップが立ち上り、ストッパーとなる。（３タイプ共通） 上昇距離 630mm 1000mm 1250mm ●フラップの安全対策： 収縮時高さ 81mm 112mm 　万一足先がフラップに挟まれた テーブルサイズ W1300×L1200 W1500×L1575 W1500×L1940 　場合、フラップが上部に逃げる t4.5mm t4mm（アルミ） t4mm（アルミ） 　構造になっている。 電 源 単相100V モータ容量 0.4kW 0.75kW 0.75kW 上昇時間（50/60Hz） 25/20sec 24/20sec 24/20sec 昇 降 方 式 油圧式 挟まれ防止策 四面ジャバラ 三面ロールスクリーン ・格納式キャスター（オムニホイール : 630st.は4個、1000st.と1250st.は6個） 格納式キャスターは有線スイッチによるインチング運転 ２．インターロックにより、遮断棒がホルダーにセットされて 　いないと本体が昇降しない。 ・キャスターをウレタン車輪に変更（収納不可） その他装備 ・テーブルの昇降は無線スイッチによるインチング運転（ホルダー付き） ３．落下防止安全柵 ・下階側渡り板（フラップ： テーブル昇降時ワーク落下防止） ４．挟まれ防止対策 ・下階側スロープ（折り畳み式）　・上階側渡り板（手動による可倒式） 　１）630st.は四面ジャバラ ・落下防止安全柵　・遮断棒（630st.は手押しハンドル兼用） 　２）1000st.および1250st.は三面スクリーン C0101-766 ■東京支店 TEL：03-3555-9001 ■中部支店 TEL：0562-92-8111 ■西部支店 TEL：06-6396-7111 2024.01 3000 ●北関東営業所 TEL：027-327-2033 ●特命営業課 TEL：0562-92-8111 ●岡山出張所 TEL：086-280-7600 版4-1 ■新市場開拓営業部 TEL：03-3555-9001 ●九州営業所 TEL：092-481-0871 本社・工場 〒470 -1111　愛知県豊明市大久伝町東180番地 ホームページ : https : //www.meikikou.co.jp TEL.0562-92-8113　FAX.0562-93-1849 Email : webmaster@meikikou.co.jp 1218 1220 81 630 850 1300 1740 1526 1420 112 （1000（）1250） 850 1500 1900
