真空クランプの緩みに悩みは御座いませんか?

製品カタログ

特許のダブルロック技術で完全な緩み対策になるクランプをご紹介致します。

真空用KF/MFフランジに対応するクランプですが、従来にはなかった特許のダブルロック機能で緩みを完全に防ぎます。
又、Mボルトを採用してまして、トルク値で締付程度の管理が出来ます。

関連メディア

このカタログについて

ドキュメント名 真空クランプの緩みに悩みは御座いませんか?
ドキュメント種別 製品カタログ
ファイルサイズ 7.6Mb
登録カテゴリ
取り扱い企業 KATAOKA KOREA (この企業の取り扱いカタログ一覧)

この企業の関連カタログ

このカタログの内容

Page1

JW Basic Information of Lock Clamp 真空クランプの緩み対策で悩んでいませんか? JW 特許のDouble Lock技術を適用したジウエーテック社の KF/MF Flanges用真空クランプをご紹介致します。 Office +82.70.7477.9741 l Fax +82.31.705.6241 l email shbyun@kataoka.co.kr www.jiwooat.com
Page2

JW Basic Information of Lock Clamp General Clamp for KF(NW) Flanges Chain Clamp for KF(NW) Flanges � Material : Stainless Steel � Material : Stainless Steel / Aluminium (Chain) � Flange type : KF Flange (NW type) � Flange type : KF Flange (NW type) � Flange size : NW16 ~ 50 � Flange size : NW 63 ~ 150 Size Part Number Size Part Number NW63 SS-FLC-63-C NW16 SS-DLC-16 NW80 SS-FLC-80-C NW25 SS-DLC-25 NW100 SS-FLC-100-C NW40 SS-DLC-40 NW125 SS-FLC-125-C NW50 SS-DLC-50 NW160 SS-FLC-160-C DC Clamp for MF(DC) Flanges Bio Clamp for ASME BPE Flanges � Material : Stainless Steel � Material : 304 Stainless Steel � Flange type : MF Flange J(Double Claw, DC typWe) � Flange type : ASME BPE Standard clamp fittings � Flange size : MF 63 ~ 600 � Flange size : ISO 1.0S, 1.5S, 2.0S, 2.5S Part Number Size Part Number 1.0~1.5S SS-BPE-1015 SS-DC-M10 2.0S SS-BPE-20 2.5S SS-BPE-25 Dual Sealing PTFE Centering � Compatible with various standard KF(NW) Flanges � Material : ⓐStainless Steel ⓑPTFE ⓒFluoroelastomer � Working Temperature : -20 ~ 300℃ ⓐ Stainless Steel ⓑ PTFE Size Part Number Size Part Number ⓒ Fluoroelastomer NW16 JW-CTR-16 NW80 JW-CTR-80 NW25 JW-CTR-25 NW100 JW-CTR-100 NW40 JW-CTR-40 NW125 JW-CTR-125 NW50 JW-CTR-50 NW160 JW-CTR-160 NW63 JW-CTR-63 NW200 JW-CTR-200 何れのクランプでもダブルロックで絶対に緩くなりませんし、 Mボルト採用でトルク値で締め量が管理出来ます。 Office +82.70.7477.9741 l Fax +82.31.705.6241 l email shbyun@kataoka.co.kr www.jiwooat.com
Page3

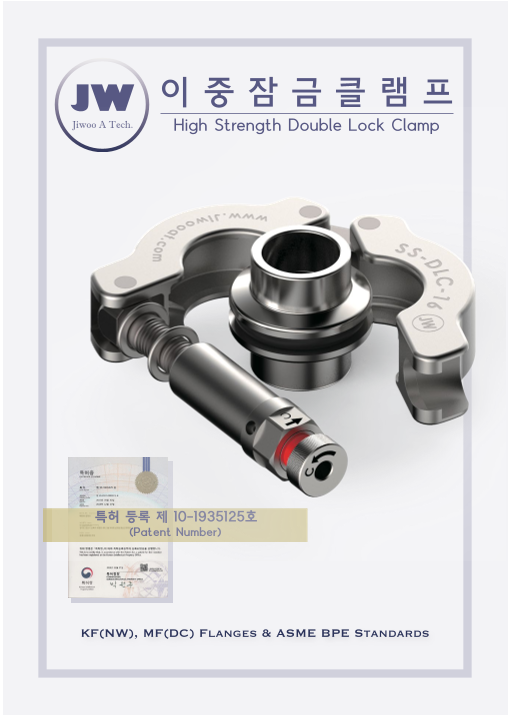

JW ダブルロック クランプ Double Lock Clamp for KF/MF Flanges 特許 登録 第10-1935125号 (Patent Number) Perfect Leakage Prevention
Page4

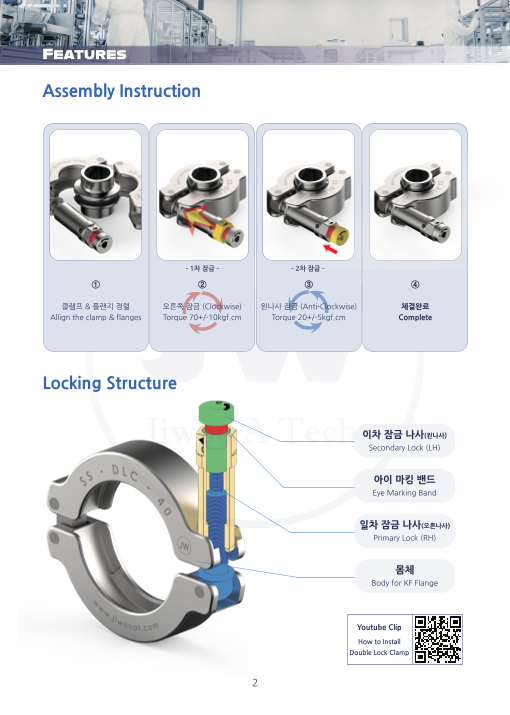

Features Assembly Instruction - 1次 ロック - - 2次 ロック- ① ② ③ ④ クランプ&フランジを整列 右側に締付 (Clockwise) 左側に締付 (Anti-Clockwise) 締結完了 Allign the clamp & flangesJTorque 70+/-1W0kgf.cm Torque 20+/-5kgf.cm Complete Locking Structure 2次 ロック用ネジ(左ネジ) Secondary Lock (LH) アイマーク用バンド Eye Marking Band 1次 ロック用ネジ(右ネジ) Primary Lock (RH) ボディー Body for KF Flange 2
Page5

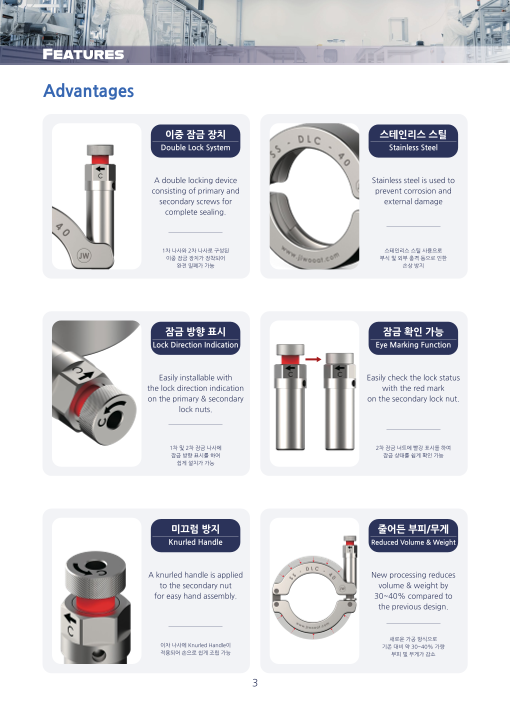

Features Advantages ダブルロック構造 ステンレススチー材 Double Lock System Stainless Steel 締付方向が異なる 高強度で腐食に強く 1次・2次ネジの組合せの 衝撃による損傷防止 ダブルロック構造で 完全に締結出来る Equipped double locking device Prevent damages caused by consisting of a primary nut and corrosion and impact a secondary nut. with strong strength ロック方向の表示 ロック可否の確認機能 Lock Direction Indication Eye Marking Function 手軽く設置出来る様に ロック状態の確認が可能。 1次 ネジと2次 ネジに 2次 ロック後、赤いバンド 締付方向が表示されている。 (アイマーク)が見えなくなると ロック完了 Easily installable Easily check the lock status with the lock direction indication with the red mark on the primary & secondary lock nuts. on the seconary lock nut. ローレット加工 減少された体積と重量 Knurled Handle Reduced Volume & Weight 2次 ロック用ナットに 新しい加工方法で 滑り防止用として 従来品対比約30~40%の ローレット加工を実施 体積及び重量が減少 New processing methods Easily assemble by using fingers reduce volume and weight by with the knurled handle about 30~40% on the secondary lock nut. compared to the previous one. 3
Page6

Products & Datasheet Double Lock Clamps ダブル ロック クランプ General Clamp for KF(NW) Flanges � Material : Stainless Steel � Flange type : KF Flange (NW type) � Flange size : NW 16 ~ 50 � Locking type : Double Locking C JWA B Primary Lock Secondary Lock Length (mm) Material Size Part Number Weight (g) Thread Torque (Kgf.cm) Thread Torque (Kgf.cm) A B C NW16 SS-DLC-16 57.56 17.00 69.50 174.0 NW25 SS-DLC-25 67.87 17.00 74.50 204.0 Stainless M8/ 70±10 M5/5 20±5 Steel 16-4/5 NW40 SS-DLC-40 83.05 17.00 91.50 254.0 NW50 SS-DLC-50 103.25 17.00 101.50 325.0 ** Outer-Ring 未締結条件 l Above information is the standard condition for not assembling a ‘Outer-Ring’. Chain Clamp for KF(NW) Flanges DC Clamp for MF(DC) Flanges � Material : Stainless Steel / Aluminium (Chain) � Material : Stainless Steel � Flange type : KF Flange (NW type) � Flange type : MF Flange (Double Claw, DC type) � Flange size : NW 63 ~ 150 � Flange size : MF 63 ~ 600 � Locking type : Double Locking � Locking type : Double Locking Size Part Number Part Number NW63 SS-FLC-63-C NW80 SS-FLC-80-C SS-DC-M10 NW100 SS-FLC-100-C NW125 SS-FLC-125-C NW160 SS-FLC-160-C ** Outering 체결 조건 l Please use ‘Outer-Ring’ to meet the conditions below ** Outering 체결 조건 l Please use ‘Outer-Ring’ to meet the conditions below Primary lock : Thread M10/21-1/2, 110±10 Kgf.cm Primary lock : Thread M10/15-1/2, 110±10 Kgf.cm Secondary lock : Thread M6/10, 20±5 Kgf.cm Secondary lock : Thread M6/3-1/2, 20±5 Kgf.cm 4
Page7

Products & Datasheet Single Lock Clamps シングル ロック クランプ Vacuum KF(NW) Flange Clamp Vacuum KF(NW) Flange Clamp for General Installation l 設置用 for Demolition Area l 撤去用 � Material : Stainless Steel � Material : Stainless Steel � Flange type : KF Flange (NW type) � Flange type : KF Flange (NW type) � Flange size : NW16 ~ 50 � Flange size : NW16 ~ 50 � Locking type : Single Locking � Locking type : Single Locking Size Part Number Size Part Number NW16 SS-NW16G NW16 SS-NW16R NW25 SS-NW25G NW25 SS-NW25R NW40 SS-NW40G NW40 SS-NW40R NW50 SS-NW50G NW50 SS-NW50R DC Clamp for MFJ(DC) Flanges � Material : Stainless Steel / Aluminium � Flange type : MF Flange (Double Claw, DC type) � Flange size : MF 63 ~ 600 / Thread size : M10 � Locking type : Single Locking W Mat’l Part Number Aluminium AL-DC-01 Stainless SS-DC-01 Steel Dual Sealing PTFE Centering 二重密閉PTFE Center Ring � Compatible with various standard KF(NW) Flanges � Material : ⓐStainless Steel ⓑPTFE ⓒFluoroelastomer ⓐ Stainless Steel � ⓑ PTFE Working Temperature : -20 ~ 300℃ ⓒ Fluoroelastomer Size Part Number Size Part Number NW16 JW-CTR-16 NW80 JW-CTR-80 NW25 JW-CTR-25 NW100 JW-CTR-100 NW40 JW-CTR-40 NW125 JW-CTR-125 NW50 JW-CTR-50 NW160 JW-CTR-160 NW63 JW-CTR-63 NW200 JW-CTR-200 5
Page8

Examples 6
Page9

Information 特許証 デザイン登録証 振動試験成績書 2019大韓民国優秀特許大賞 Certificate of Patent Certificate of Design Registration Vibration Test Report Best Patent Awards 2019 # 10-1935125 # 30-0888206 2018.05.04 2019.07.11 JW Rep.of Korea Taiwan Japan U.S.A Jiwoo A Tech NebS Kataoka Korea (株式会社 韓国片岡) Shinwoo Steel sales@jiwooat.com sales@jiwooat.com shbyun@kataoka.co.kr sales@jiwooat.com +82-2-6959-3495 +82-2-6959-3495 +82-31-705-6240 +82-2-6959-3495 7
Page10

Jiwoo A-Tech. (주)지우에이텍 경기도 안양시 동안구 벌말로 66, A동 1501호 Rm#1501, 66, Beolmal-Ro, Dongan-Gu, Anyang-Si, Rep.of Korea Total Solution Provider for Fluid System Tube Fitting & Valves 日本総販売代理店 株式会社 韓国片岡 shbyun@kataoka.co.kr Rev.220215-R1 Office +82.2.6959.3495 l Fax +82.2.6919.1353 l email sales@jiwooat.com www.jiwooat.com
