クリアランスの適正値は、板厚とせん断抵抗に比例！適正かどうかは切断面を見て判断します
当資料では、定尺材から必要なサイズのスケッチ材（切り板）をせん断加工にて
切断する工程の「シャーリング加工」についてご紹介いたします。
"加工の原理"をはじめ、"加工のポイントと留意点"などを掲載。
ぜひ、ダウンロードしてご覧ください。
【掲載内容】
■シャーリング加工
・加工の原理
・クリアランスは適正か？
・シャー角と素材変形の関係も頭に入れて
・加工のポイントと留意点
※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
このカタログについて
| ドキュメント名 | 【技術資料】板金基礎講座 第4回 シャーリング加工 |
|---|---|
| ドキュメント種別 | ホワイトペーパー |
| ファイルサイズ | 1.6Mb |
| 登録カテゴリ | |
| 取り扱い企業 | 株式会社アマダ（アマダグループ） (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

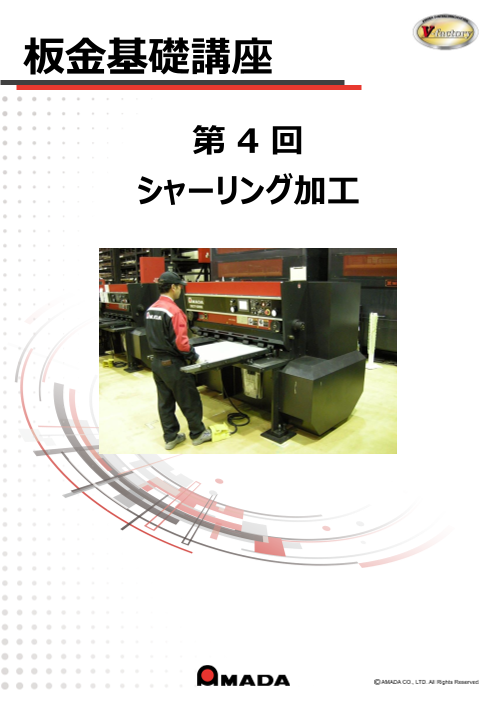

Page1
板金基礎講座
第 4 回
シャーリング加工
Page2
板金基礎講座 第4回 シャーリング加工
04.シャーリング加工

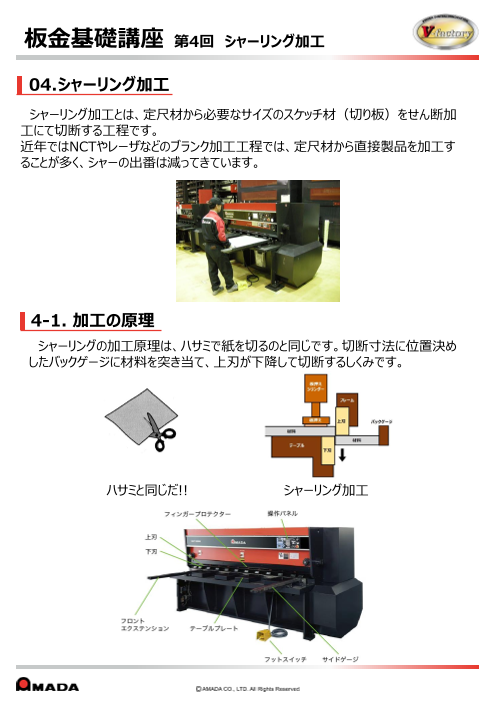

シャーリング加工とは、定尺材から必要なサイズのスケッチ材（切り板）をせん断加
工にて切断する工程です。
近年ではNCTやレーザなどのブランク加工工程では、定尺材から直接製品を加工す
ることが多く、シャーの出番は減ってきています。
4-1. 加工の原理
シャーリングの加工原理は、ハサミで紙を切るのと同じです。切断寸法に位置決め
したバックゲージに材料を突き当て、上刃が下降して切断するしくみです。
ハサミと同じだ!! シャーリング加工
Page3
板金基礎講座 第4回 シャーリング加工

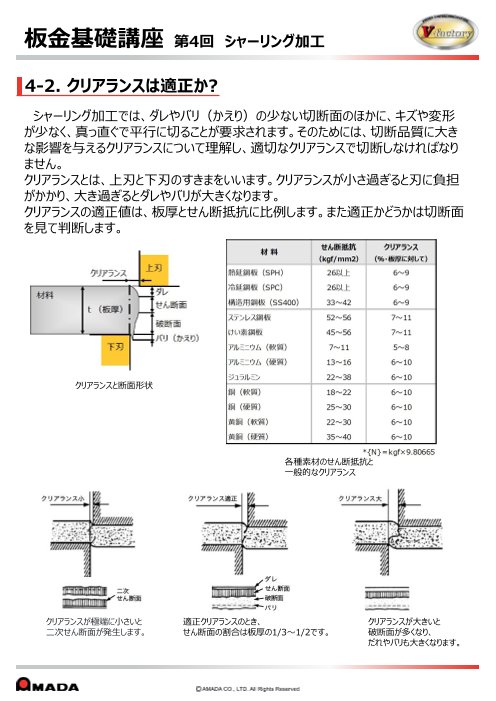

4-2. クリアランスは適正か?
シャーリング加工では、ダレやバリ（かえり）の少ない切断面のほかに、キズや変形
が少なく、真っ直ぐで平行に切ることが要求されます。そのためには、切断品質に大き
な影響を与えるクリアランスについて理解し、適切なクリアランスで切断しなければなり
ません。
クリアランスとは、上刃と下刃のすきまをいいます。クリアランスが小さ過ぎると刃に負担
がかかり、大き過ぎるとダレやバリが大きくなります。
クリアランスの適正値は、板厚とせん断抵抗に比例します。また適正かどうかは切断面
を見て判断します。
クリアランスと断面形状
各種素材のせん断抵抗と
一般的なクリアランス
クリアランスが極端に小さいと 適正クリアランスのとき、 クリアランスが大きいと
二次せん断面が発生します。 せん断面の割合は板厚の1/3～1/2です。 破断面が多くなり、
だれやバリも大きくなります。
Page4
板金基礎講座 第4回 シャーリング加工
4-3. シャー角と素材変形の関係も頭に入れて
シャー角とは、上刃と下刃の開き角度のことでレーキ角ともいいます。シャー角を大き
く設定して切断すると、力が少なくてすみ、ショックも軽減できます。しかし、シャー角を
むやみに大きくすると、下図に示すボウ（たわみ）、ツイスト（ねじれ）、キャンバー
（反り）といった変形が生じやすくなります。
シャー角
4-4. 加工のポイントと留意点
1.歩留りを考えて板取りをする
一枚の定尺材から数種の加工材を取る場合は、できるだけ残材（端材）が少なく
なるように板取りします。材料にヘアラインがある場合は、その方向を考慮して切断
します。
2.最大板厚を守ろう
最大切断板厚を越えた板厚の材料を切断すると機械の故障につながります。機械
の仕様を確認し、能力内の切断を厳守してください。
Page5
板金基礎講座 第4回 シャーリング加工
3.板押さえと刃には、手を近づけない
薄板用のシャーでは、切断部分に手が入らないようになっています。ただ、厚板用にな
るとフィンガープロテクターなどの位置がその分高くなります。すき間に手を入れないよう
に、自分の手の位置には十分気をつけてください。
シャー前面 シャー前面※
※撮影のためフィンガープロテクターを外してあります。
4.切断材の落下に注意
切断された材料はシューター上を滑って、機械のマ
シン後方に落下します。従って、加工中は落下点に
近づかないようにしてください。切断材ストッパーや進
入防止柵を設置するなどの危険防止措置が必要
です。
5.電源を入れたままの背後作業は危険機械の背
後で作業するときは、必ず電源を切り、「後部作業
中」などの表示板を掲げて
おきます。
6.材料を2枚重ねて切らない
板厚が薄いからといって、材料を重ねて切断しないでください。機械の故障につなが
ります。
Page6
アマダ公式商品情報サイトでは板金加工の基礎講座のほか、
課題解決、導入事例紹介など、皆さまのお仕事に役立つ情報を掲載し
ております。
「アマダ コラム」で検索 または 下記 QRコードよりアクセスください。
アマダ コラム
