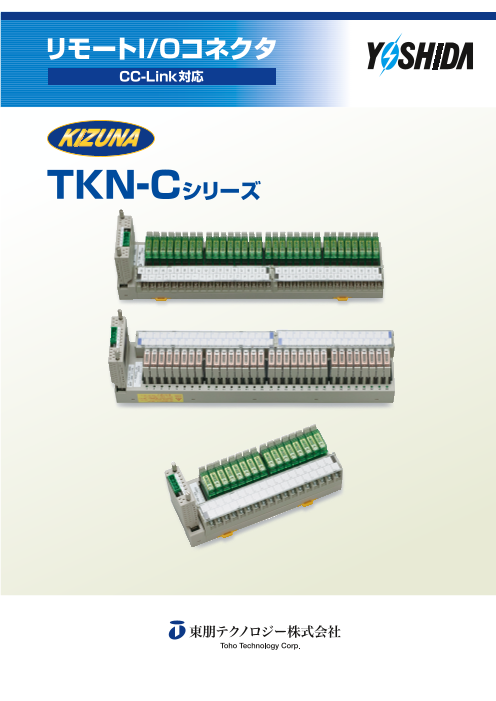

リモートI/Oコネクタ『TKN-Cシリーズ』

TKN-Cシリーズ リモートI/Oコネクタ 中継コネクタ端子台との接続について CC-Link対応 ●当社の中継コネクタ端子台と組み合わせることにより、様々な仕様でインターフェースできます。 ●中継コネクタ端子台は、直結タイプ、リレー搭載タイプ、e-CONタイプなどから選択できます。 ●入力用の場合は,TKN-Cシリーズに対応した中継コネクタ端子台をご使用ください。 ●お客様の仕様に応じた中継コネクタ端子台のカスタム対応も可能です。 TKN-Cシリーズ 安全に関するご注意 ●表示された定格範囲内でお使いください。 ●当社製品は人命にかかわるような状況の下で使用される機器に用いられることを目的として設計・製造されたものではありません。 ●特殊用途をご検討の際には、お問い合わせください。 ●故障による重大事故が予測される設備に適用される際は、安全装置を設置してください。 ●有機溶剤、油脂類などがかからない状態でご使用ください。 ●高温、多湿、塵埃、腐食性ガス、振動衝撃など異常環境下での使用はお避けください。 ●取扱説明書をお読みの上ご使用ください。 ★仕様、その他の記載内容は予告なしに変更する場合がありますので予めご了承ください。 http://www.toho.yoshida-elec.com 吉田端子台工場： 〒607-8232　京都市山科区勧修寺福岡町270 TEL(075）594-0199 　FAX(075)594-7946 営業拠点 東 京：〒105-0004　東京都港区新橋5-20-3 新橋STビル 4F 名古屋：〒492-8501　愛知県稲沢市下津下町東5丁目1番地 技術サポート TEL（03）3434-8986　FAX（03）3434-8988 TEL(0587)24-1230　FAX(0587)24-1388 Eメール support@toho-tec.co.jp 近 畿：〒607-8232　京都市山科区勧修寺福岡町270 九 州：〒802-0011　北九州市小倉北区重住3-1-20 プラザ川野1F TEL ( 075 ) 594 - 6408 TEL（075）581-7175　FAX（075）593-9447 TEL(093）922-1346　FAX(093）922-1373 FAX ( 075 ) 581 - 4196 電話受付時間 平日 9：00～17：00 Ver 1.2 2017.05 2K

TKN-Cシリーズ CC-Linkに接続できるリモートI/Oコネクタです。 仕　様 ■基本仕様 ■通信仕様 電　源　電　圧 DC24V / 0.2A 通 信プロトコル CC-LINK Ver1.00準拠 特　長 使用温湿度範囲 －10℃～55℃, 20～85%RH（結露なし） 接 続 局 数 64局 保存温湿度範囲 －20℃～75℃, 5～90%RH（結露なし） 100m（10Mbps） ●当社の中継コネクタ端子台に接続できます。 JIS C 60068-2-6 150m（5Mbps） 周波数範囲：10～55Hz 通信速度/伝送距離 200m（2.5Mbps） 耐　 振　 動 ●I/O点数は16点と32点をラインアップしています。 定加速度：19.6m/s2 600m（625Kbps） 掃引回数：XYZ各方向10回 1.2Km（156Kbps） 使 用 雰 囲 気 腐食性、可燃性ガスがなく、導電性の塵埃がないこと ネットワーク構成例 ■入力仕様 ■出力仕様 入　力　電　圧 DC24V（外付抵抗4.7kΩ要）※1 最 大 出力 電 圧 DC30V 入力インピーダンス 5.5kΩ 最 大 出力 電 流 0.1A（1回路）, 1.5A（16回路） コ モ ン 方 式 16点（32点）につき1コモン 最大出力突入電流 0.6A 10ms以下 コ モ ン 極 性 プラス（24V） 出　力　遅　れ 1ms以下 PC 入　力　電　流 4.4mA Typ. OFF時漏洩電流 0.1mA以下 O　N　電　圧 17V以上 出力 保 護 機 能 過電流保護, 過熱保護 Ethernet O　F　F　電　圧 10V以上 絶　縁　方　式 フォトカプラ絶縁 入　力　遅　れ 1ms以下 接　続　方　式 コネクタ 絶　縁　方　式 フォトカプラ絶縁 消　費　電　力 2W以下（負荷電流除く） 接　続　方　式 コネクタ PLC 消　費　電　力 2.5W以下 CC-Link ※1 TKN専用の中継コネクタ端子台には抵抗が内蔵されています。 外形図 中継コネクタ端子台に 中継コネクタ端子台に 装着 装着 TKN-C16 TKN-C32 32点タイプ 16点タイプ 電磁弁、インバーターなど センサ、リミットスイッチなど ご注文に際して FCN364-J024-AU 54 FCN364-J040-AU 73 TKN - C16S - CM F 2 回路図 基本形式 コーティング仕様 ２４Ｖ ２４Ｖ 無記入：1回塗り TKN-C16S TKN-C32S 2　　 ：2回塗り (入力回路) (入力回路) F ：部品面のみ R：はんだ面のみ ＩＮ０～１５ ＩＮ０～31 W：両面 （外付抵抗：４．７ＫΩ） （外付抵抗：４．７ＫΩ） 無記入：基板コーティングなし CM　 ：基板コーティングあり ０Ｖ ０Ｖ C16S 　: 16点DC24V電圧入力 TKN-C16R TKN-C32R (出力回路) ＯＵＴ ０～１５ (出力回路) ＯＵＴ ０～31 C16SB ：16点DC24V電圧入力(抵抗内蔵) C16R 　: 16点Tr出力（シンクタイプ） C32S　 : 32点DC24V電圧入力 C32SB　: 32点DC24V電圧入力(抵抗内蔵) Ｒｅｇ ２４Ｖ Ｒｅｇ ２４Ｖ C32R 　: 32点Tr出力（シンクタイプ） ０Ｖ ０Ｖ 86.5 63.5 18.9 87.5 61.5 18.9

TKN-Cシリーズ CC-Linkに接続できるリモートI/Oコネクタです。 仕　様 ■基本仕様 ■通信仕様 電　源　電　圧 DC24V / 0.2A 通 信プロトコル CC-LINK Ver1.10準拠 特　長 使用温湿度範囲 －10℃～55℃, 20～85%RH（結露なし） 接 続 局 数 64局 保存温湿度範囲 －20℃～75℃, 5～90%RH（結露なし） 100m（10Mbps） ●当社の中継コネクタ端子台に接続できます。 JIS C 60068-2-6 150m（5Mbps） 周波数範囲：10～55Hz 通信速度/伝送距離 200m（2.5Mbps） 耐　　振　　動 ●I/O点数は16点と32点をラインアップしています。 定加速度：19.6m/s2 600m（625Kbps） 掃引回数：XYZ各方向10回 1.2Km（156Kbps） 使 用 雰 囲 気 腐食性、可燃性ガスがなく、導電性の塵埃がないこと ネットワーク構成例 ■入力仕様 ■出力仕様 入　力　電　圧 DC24V（外付抵抗4.7kΩ要）※1 最 大 出力 電 圧 DC30V 入力インピーダンス 5.5kΩ 最 大 出力 電 流 0.1A（1回路）, 1.5A（16回路） コ モ ン 方 式 16点（32点）につき1コモン 最大出力突入電流 0.6A 10ms以下 コ モ ン 極 性 プラス（24V） 出　力　遅　れ 1ms以下 入　力　電　流 4.4mA Typ. OFF時漏洩電流 0.1mA以下 PC O　N　電　圧 17V以上 出力 保 護 機 能 過電流保護, 過熱保護 O　F　F　電　圧 10V以上 絶　縁　方　式 フォトカプラ絶縁 Ethernet 入　力　遅　れ 1ms以下 接　続　方　式 コネクタ 絶　縁　方　式 フォトカプラ絶縁 消　費　電　力 2W以下（負荷電流除く） 接　続　方　式 コネクタ 消　費　電　力 2.5W以下 PLC ※1 TKN-C16SB,TKN-C32SBおよびTKN専用の中継コネクタ CC-Link 端子台には抵抗が内蔵されています。 外形図 中継コネクタ端子台に 中継コネクタ端子台に 装着 装着 TKN-C16S TKN-C32S TKN-C16R TKN-C32R 32点タイプ 16点タイプ 電磁弁、インバーターなど センサ、リミットスイッチなど FCN364-J024-AU 54 FCN364-J040-AU 73 ご注文に際して TKN - C16S - CM F 2 TKN-C16SB TKN-C32SB 基本形式 コーティング仕様 無記入：1回塗り 2　　 ：2回塗り F ：部品面のみ R：はんだ面のみ W：両面 無記入：基板コーティングなし CM　 ：基板コーティングあり C16S : 16点DC24V電圧入力 54 73 FCN364-J024-AU FCN364-J040-AU C16R : 16点Tr出力（シンクタイプ） C32S : 32点DC24V電圧入力 C32R : 32点Tr出力（シンクタイプ） ※ケーブル側コネクタは付属しておりません。取扱い説明書をご覧いただき、お客様でご準備ください。 87.7 86.5 63.5 63.5 22.9 18.9 87.7 61.5 87.5 61.5 25.9 18.9

TKN-Cシリーズ 回路図 リモートI/Oコネクタ ２４Ｖ ２４Ｖ CC-Link対応 TKN-C16S TKN-C32S (入力回路) (入力回路) ＩＮ ０～１５ ＩＮ ０～31 （外付抵抗：４．７ＫΩ） （外付抵抗：４．７ＫΩ） ０Ｖ ０Ｖ ２４Ｖ ２４Ｖ TKN-C16SB TKN-C32SB (入力回路) (入力回路) ＩＮ ０～１５ ＩＮ ０～31 TKN-Cシリーズ ０Ｖ ０Ｖ TKN-C16R TKN-C32R (出力回路) ＯＵＴ ０～１５ (出力回路) ＯＵＴ ０～31 Ｒｅｇ ２４Ｖ Ｒｅｇ ２４Ｖ ０Ｖ ０Ｖ 中継コネクタ端子台との接続について ●当社の中継コネクタ端子台と組み合わせることにより、様々な仕様でインターフェースできます。 ●中継コネクタ端子台は、直結タイプ、リレー搭載タイプ、e-CONタイプなどから選択できます。 ●入力用の場合は,TKN-Cシリーズに対応した中継コネクタ端子台をご使用ください。 ●お客様の仕様に応じた中継コネクタ端子台のカスタム対応も可能です。 安全に関するご注意 ●表示された定格範囲内でお使いください。 ●当社製品は人命にかかわるような状況の下で使用される機器に用いられることを目的として設計・製造されたものではありません。 ●特殊用途をご検討の際には、お問い合わせください。 ●故障による重大事故が予測される設備に適用される際は、安全装置を設置してください。 ●有機溶剤、油脂類などがかからない状態でご使用ください。 ●高温、多湿、塵埃、腐食性ガス、振動衝撃など異常環境下での使用はお避けください。 ●取扱説明書をお読みの上ご使用ください。 ★仕様、その他の記載内容は予告なしに変更する場合がありますので予めご了承ください。 http://www.toho.yoshida-elec.com 端子台工場：〒 607-8232　京都市山科区勧修寺福岡町270　 TEL(075）594-0199 　FAX(075)594-7946 営業拠点 東 京：〒101-0021 東京都千代田区外神田5丁目1番2号末広ビル 4F 名古屋：〒492-8501　愛知県稲沢市下津下町東5丁目1番地 技術サポート TEL（03）6284-2740 FAX(03）6284-2741 TEL(0587)24-1230　FAX(0587)24-1388 Eメール support@toho-tec.co.jp 近 畿：〒607-8232　京都市山科区勧修寺福岡町270 九 州：〒802-0011　北九州市小倉北区重住3-1-20 プラザ川野 2F TEL ( 075 ) 594 - 6408 TEL（075）581-7175　FAX（075）593-9447 TEL(093）922-1346　FAX(093）922-1373 FAX ( 075 ) 581 - 4196 電話受付時間 平日 9：00～17：00 Ver 1.3 2020.06
