F種（155℃）相当の耐熱性を持つ難燃性の絶縁紙
特殊耐熱繊維、絶縁特性を有する原材料、難燃剤と耐熱バインダーからなるシート状の材料です（開発品）。
■特長
・耐熱性が高い（JIS C 4003 耐熱区分F種≦155℃相当）
・絶縁特性に優れる（表面抵抗率1.4×10^16 Ω、体積抵抗率2.2×10^14 Ω・cm、JIS K6911）
・難燃性に優れる（UL94 V-0相当）
■想定用途
各種電子機器の絶縁材
■代表値
厚さ0.4mm／圧縮率7%・復元率60%／引張強さ15MPa（参考値）
開発品のため、仕様・物性は変更となる場合があります。サンプル提供・評価のご相談はお問い合わせください。物性値の詳細は添付カタログをご覧ください。
このカタログについて
| ドキュメント名 | 【開発品】耐熱絶縁紙（F種155℃相当・UL94 V-0相当・高絶縁） |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 626.3Kb |
| 登録カテゴリ | |
| 取り扱い企業 | セキネシール工業株式会社 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

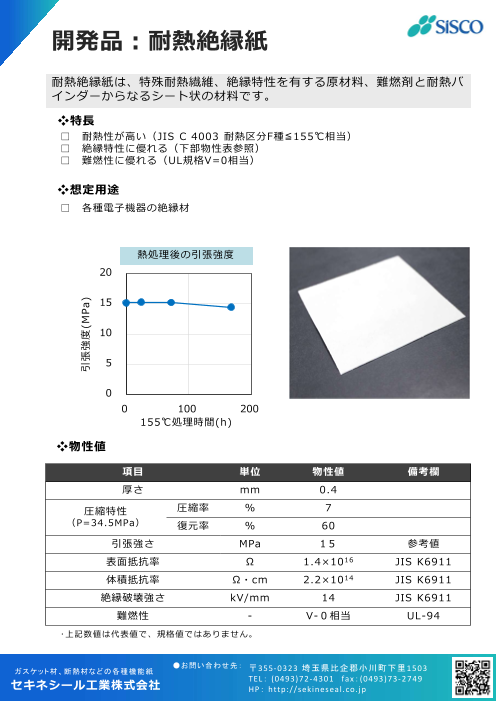

Page1
開発品:耐熱絶縁紙
耐熱絶縁紙は、特殊耐熱繊維、絶縁特性を有する原材料、難燃剤と耐熱バ
インダーからなるシート状の材料です。
❖特⾧
□ 耐熱性が高い（JIS C 4003 耐熱区分F種≦155℃相当）
□ 絶縁特性に優れる（下部物性表参照）
□ 難燃性に優れる（UL規格V=0相当）
❖想定用途
□ 各種電子機器の絶縁材
熱処理後の引張強度
20
15
10
5
0
0 100 200
155℃処理時間(h)
❖物性値
項目 単位 物性値 備考欄
厚さ mm 0.4
圧縮特性 圧縮率 % 7
（P=34.5MPa） 復元率 % 60
引張強さ MPa 1５ 参考値
表面抵抗率 Ω 1.4×1016 JIS K6911
体積抵抗率 Ω・cm 2.2×1014 JIS K6911
絶縁破壊強さ kV/mm 14 JIS K6911
難燃性 - V-０相当 UL-94
･上記数値は代表値で、規格値ではありません。
●お問い合わせ先：
ガスケット材、断熱材などの各種機能紙 〒355- 0323 埼玉県比企郡小川町下里1 503
セキネシール工業株式会社 TEL： (0493)72- 4301 fax： (0493)73- 2 749
HP： http://sekineseal .co. jp
引張強度(MPa)
