熱を逃がしつつ電気を絶縁する、難燃性のシート材
高熱伝導率および絶縁特性を有する原材料、難燃剤と少量のバインダーからなるシート状の材料です（開発品）。
■特長
・熱伝導率が高い（厚さ方向、ASTM D5470。面圧依存データは添付カタログ参照）
・絶縁特性に優れる
・難燃性に優れる
■想定用途
・EV・HV等のインバーター部分
・各種電子機器の熱マネジメントを要する箇所
■代表値
厚さ0.5mm／圧縮率12%・復元率53%（P=34.5MPa）／引張強さ5MPa（参考値）
開発品のため、仕様・物性は変更となる場合があります。サンプル提供・評価のご相談はお問い合わせください。物性値の詳細は添付カタログをご覧ください。
このカタログについて
| ドキュメント名 | 【開発品】放熱絶縁紙（高熱伝導・絶縁・難燃／インバーター等の熱対策） |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 659.6Kb |
| 登録カテゴリ | |
| 取り扱い企業 | セキネシール工業株式会社 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

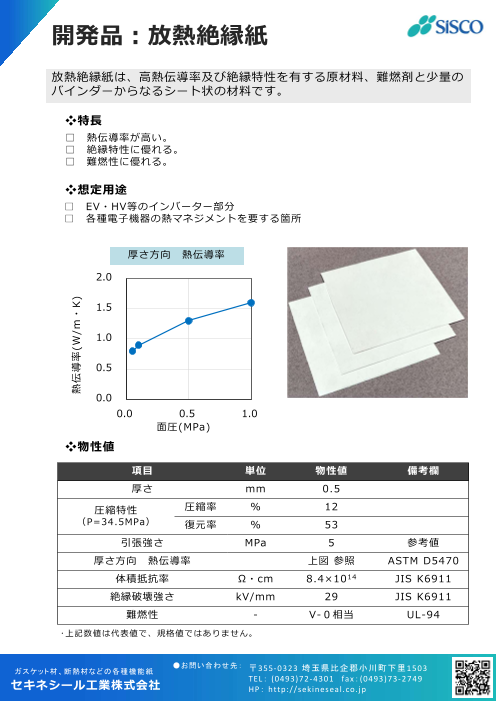

Page1
開発品:放熱絶縁紙
放熱絶縁紙は、高熱伝導率及び絶縁特性を有する原材料、難燃剤と少量の
バインダーからなるシート状の材料です。
❖特⾧
□ 熱伝導率が高い。
□ 絶縁特性に優れる。
□ 難燃性に優れる。
❖想定用途
□ EV・HV等のインバーター部分
□ 各種電子機器の熱マネジメントを要する箇所
厚さ方向 熱伝導率
2.0
1.5
1.0
0.5
0.0
0.0 0.5 1.0
面圧(MPa)
❖物性値
項目 単位 物性値 備考欄
厚さ mm 0.5
圧縮特性 圧縮率 % 12
（P=34.5MPa） 復元率 % 53
引張強さ MPa ５ 参考値
厚さ方向 熱伝導率 上図 参照 ASTM D5470
体積抵抗率 Ω・cm 8.4×1014 JIS K6911
絶縁破壊強さ kV/mm 29 JIS K6911
難燃性 - V-０相当 UL-94
･上記数値は代表値で、規格値ではありません。
●お問い合わせ先：
ガスケット材、断熱材などの各種機能紙 〒355- 0323 埼玉県比企郡小川町下里1 503
セキネシール工業株式会社 TEL： (0493)72- 4301 fax： (0493)73- 2 749
HP： http://sekineseal .co. jp
熱伝導率(W/ｍ・K)
