超音波の応答特性（閉鎖系・開放系）による分類 ２０２６．１０．２ 超音波システム研究所 超音波システム研究所は、 超音波伝搬状態の測定・解析により、 超音波振動の応答特性を利用した分類方法を開発・応用しています。 この分類方法は、 超音波の伝搬状態に関する応答特性（発振電圧変化に対する特性・・・）により システムの応答性を測定解析評価する技術です。

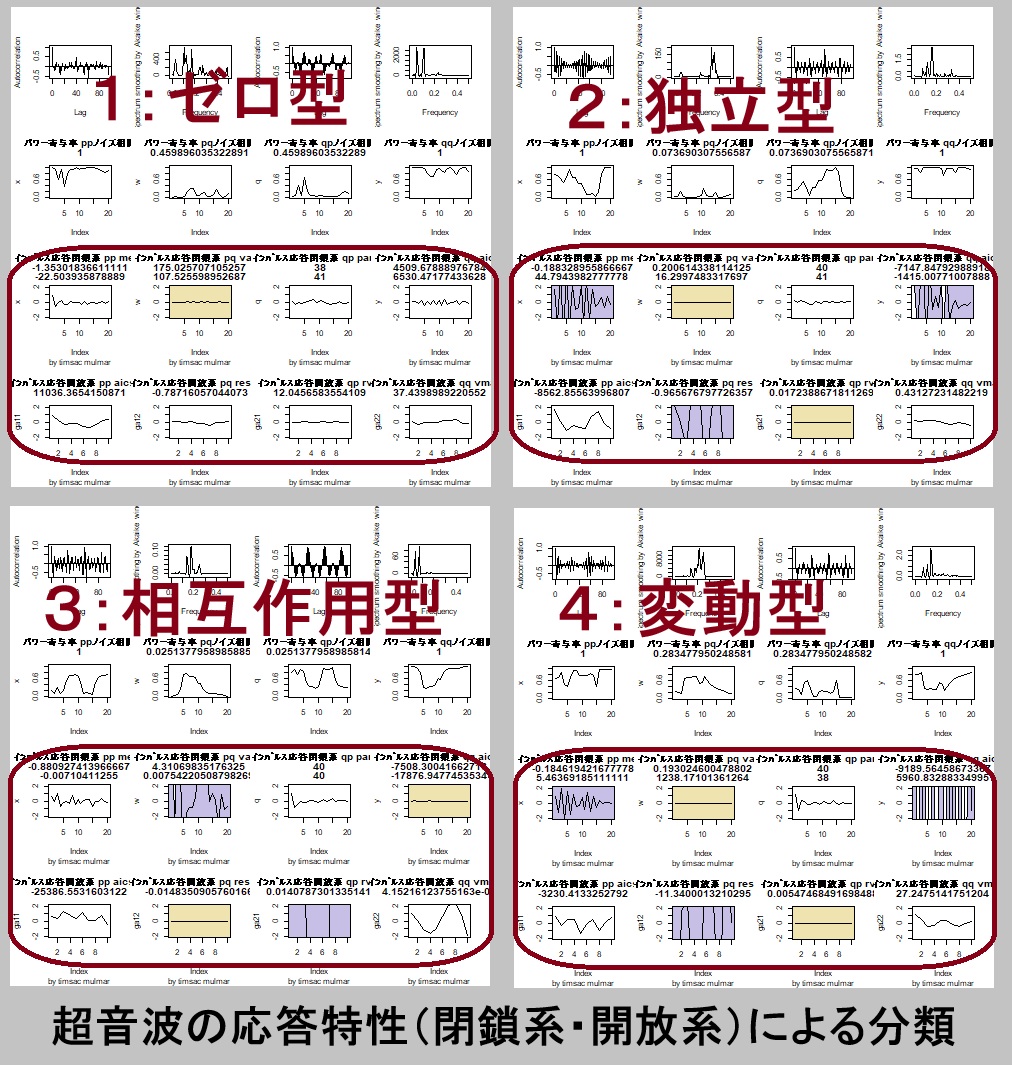

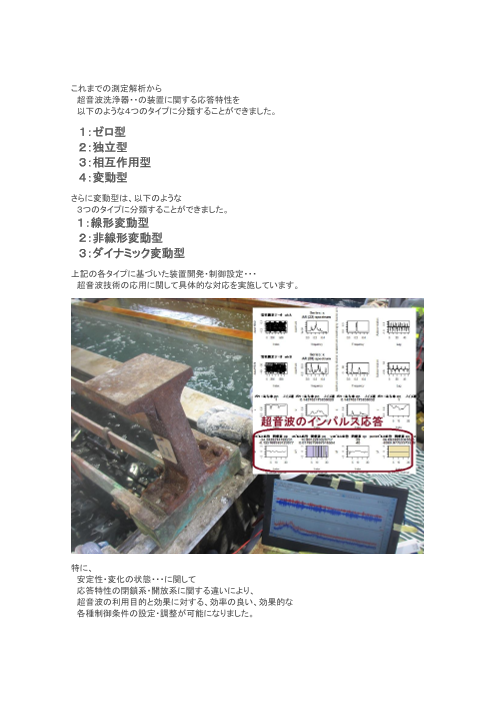

これまでの測定解析から 超音波洗浄器・・の装置に関する応答特性を 以下のような４つのタイプに分類することができました。 １：ゼロ型 ２：独立型 ３：相互作用型 ４：変動型 さらに変動型は、以下のような ３つのタイプに分類することができました。 １：線形変動型 ２：非線形変動型 ３：ダイナミック変動型 上記の各タイプに基づいた装置開発・制御設定・・・ 超音波技術の応用に関して具体的な対応を実施しています。 特に、 安定性・変化の状態・・・に関して 応答特性の閉鎖系・開放系に関する違いにより、 超音波の利用目的と効果に対する、効率の良い、効果的な 各種制御条件の設定・調整が可能になりました。

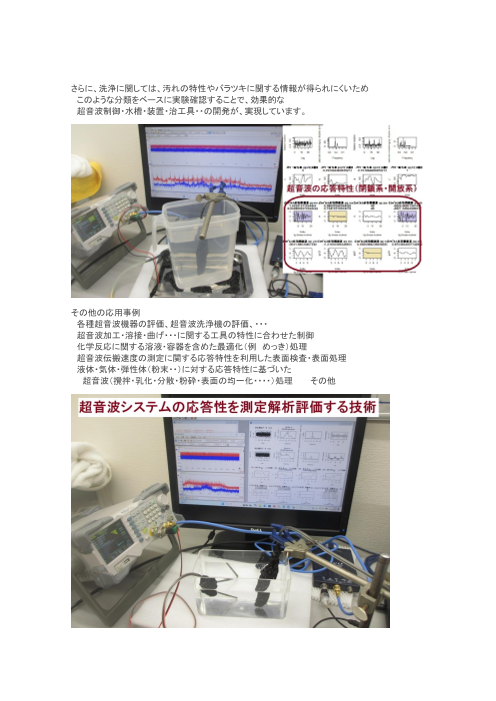

さらに、洗浄に関しては、汚れの特性やバラツキに関する情報が得られにくいため このような分類をベースに実験確認することで、効果的な 超音波制御・水槽・装置・治工具・・の開発が、実現しています。 その他の応用事例 各種超音波機器の評価、超音波洗浄機の評価、・・・ 超音波加工・溶接・曲げ・・・に関する工具の特性に合わせた制御 化学反応に関する溶液・容器を含めた最適化（例 めっき）処理 超音波伝搬速度の測定に関する応答特性を利用した表面検査・表面処理 液体・気体・弾性体（粉末・・）に対する応答特性に基づいた 超音波（攪拌・乳化・分散・粉砕・表面の均一化・・・・）処理 その他

この分類の本質的なアイデアは、 応答特性の閉鎖系・開放系に関する違いについて 超音波の非線形現象（バイスペクトル）と相互作用（パワー寄与率）のデータ群を、 抽象代数学の「導来関手」に適応させて解釈するということです。 抽象的ですが、超音波の伝搬状態を計測解析するなかで 非線形現象（バイスペクトル）に関する、対応・制御事例から 時間経過とともに変化する状態を捉えるために 「導来関手」とスペクトルシーケンスの関係を 線形・非線形の共振現象に対応した超音波の伝搬空間変化として、 （複体の変化と考え）分類しています。

その結果、超音波システム研究所の「非線形制御技術」は、 この方法による、 具体的な技術（例 超音波制御システム）として実現しています。 応用技術の可能性として 非線形性の発生状態に関する研究開発を進めています。 「超音波利用の最も大きな効果が、 非線形現象による伝搬状態の変化にある」 という考え方が一歩進んだと考えています。

詳細 １：ゼロ型（応答特性が小さい場合） 超音波の発振に対して 応答性が小さく 影響・効果を最小にしたタイプ 注：微弱な超音波の利用に適したタイプ 例 エージング処理・・・ ２：独立型（応答特性が大きい場合） 超音波の発振に対して 大きな応答性がありますが 相互作用は小さいタイプ 注：一定の範囲で安定した超音波利用に適したタイプ 例 攪拌・化学反応・・・ ３：相互作用型（応答特性が大きい場合） 超音波発振に対して 大きな応答性とともに 相互作用が大きいタイプ 注：ダイナミックで効率の高い超音波利用に適したタイプ 例 洗浄・加工・・・・

補足 上記の１，２，３は、基本的な応答特性のタイプですが 超音波が、安定して長時間継続するためには 各種制御・・の工夫・最適化が必要です 上記の１，２，３は、単調な制御状態を継続すると 低周波の共振現象や超音波の減衰現象が発生し 超音波の効果は小さくなっていきます そのために、実用的には、下記分類にある状態を利用することが実用的です ４：変動型（各種制御による変化を利用するタイプ） ４－１：線形変動型 矩形波によるスィープ発振を主体とした発振制御による方法 伝搬状態の主要（最大エネルギー）周波数が 低調波から高調波を、目的の範囲（発振周波数の１／８～１０倍程度）で、制御可能にした状態 ４－２：非線形変動型 複数の任意波形によるスィープ発振を主体とした発振制御による方法 伝搬状態の主要（最大エネルギー）周波数が 低調波から高調波を、目的の範囲（発振周波数の１／２～５０倍程度）で、制御可能にした状態 ４－３：ミックス変動型（ダイナミック変動型） 複数の任意波形によるスィープ発振を主体とした発振制御とともに ＯＮＯＦＦ制御によるダイナミックな変化を利用する方法 伝搬状態の主要（最大エネルギー）周波数が、低調波から高調波を、 目的の範囲（発振周波数の１／１６～１００倍程度）で、制御可能にした状態
