メガヘルツ超音波による「振動制御技術」

メガヘルツ超音波による「振動制御技術」 （発振条件による非線形現象の最適化技術） 超音波システム研究所は、 オリジナル製品（超音波発振制御システム）を利用した、 各種機器の振動をコントロールする技術を開発しました。 これまでに開発した、超音波の音圧測定解析・発振制御技術について、 超音波の非線形現象に関する「解析・評価」に基づいた、 矩形波によるメガヘルツ超音波のスイープ発振制御を行います。 ものの表面を伝搬する超音波のダイナミック特性を 測定・解析・評価したデータの蓄積から、 低周波（０．１Ｈｚ）～高周波（９００ＭＨｚ以上）の振動状態を ＜測定・解析・評価＞できる技術を応用しています。 建物や道路の振動・騒音、機器・装置・壁・配管・机・手すり・・・ 溶接時の金属が溶解する瞬間の振動、機械加工時の瞬間的な振動、・・ 製造装置・システム全体の複雑な振動状態、・・・に関して、 振動測定解析に基づいた振動・騒音対策が可能になりました。 これは、新しい技術です、 これまでの実施結果から様々な応用事例が発展しています。 1

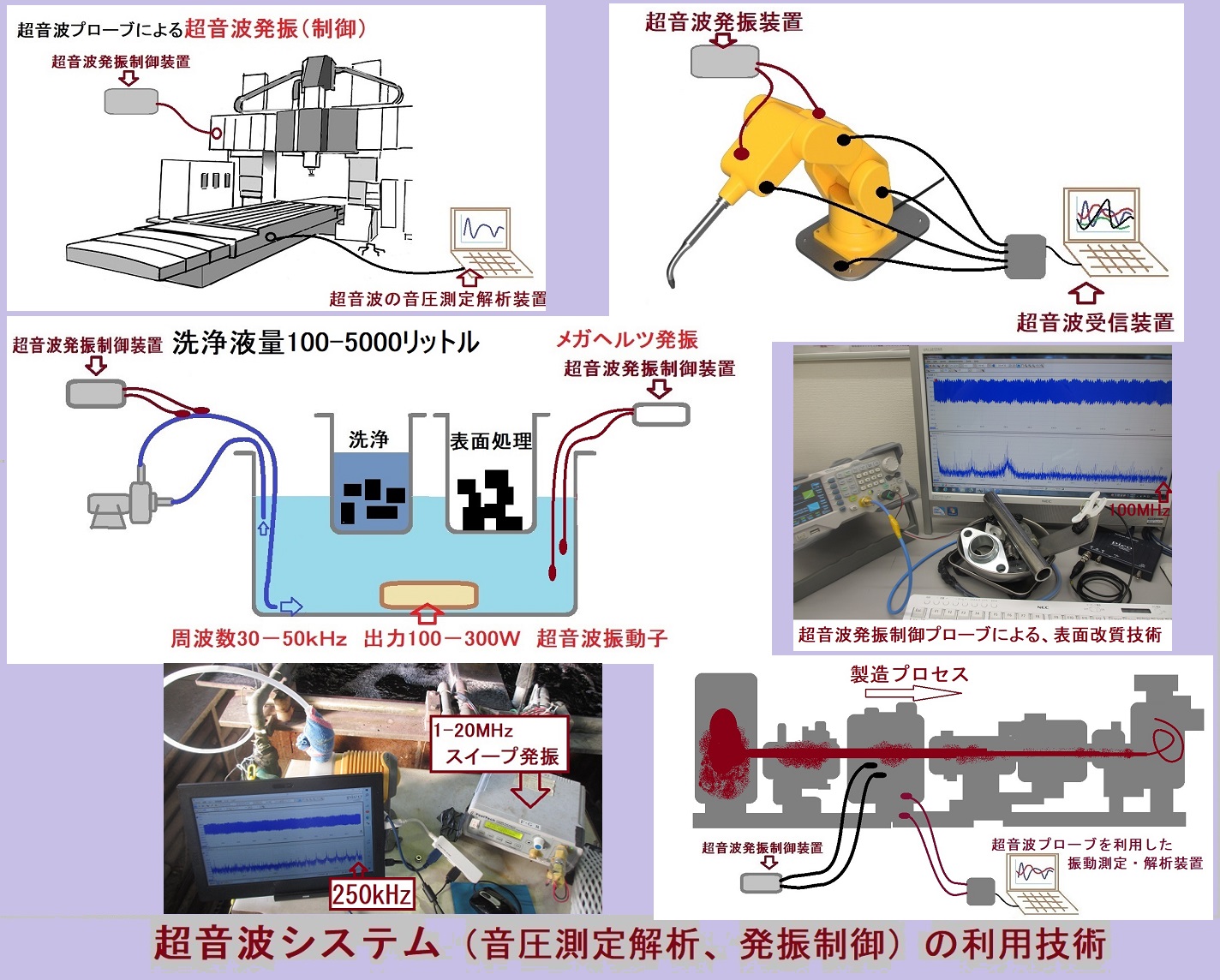

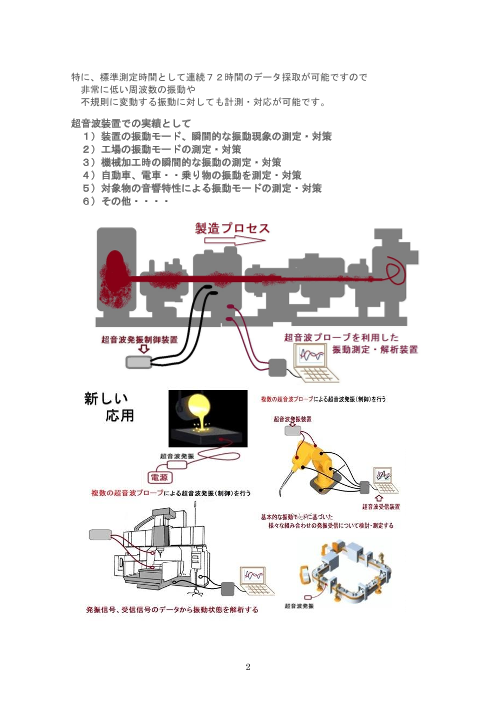

特に、標準測定時間として連続７２時間のデータ採取が可能ですので 非常に低い周波数の振動や 不規則に変動する振動に対しても計測・対応が可能です。 超音波装置での実績として １）装置の振動モード、瞬間的な振動現象の測定・対策 ２）工場の振動モードの測定・対策 ３）機械加工時の瞬間的な振動の測定・対策 ４）自動車、電車・・乗り物の振動を測定・対策 ５）対象物の音響特性による振動モードの測定・対策 ６）その他・・・・ 2

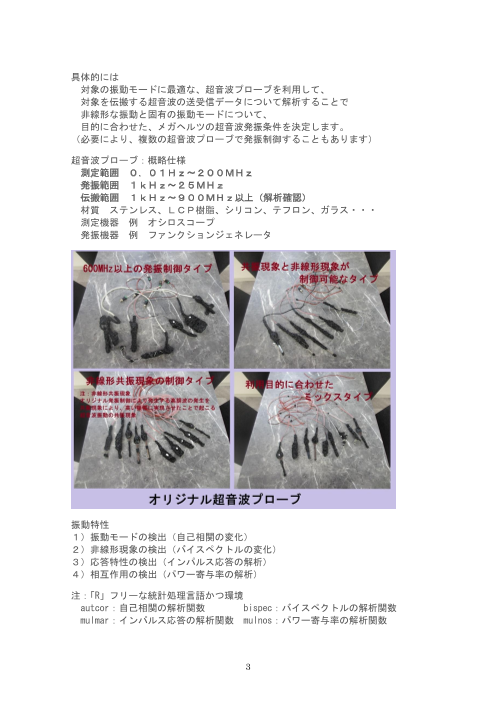

具体的には 対象の振動モードに最適な、超音波プローブを利用して、 対象を伝搬する超音波の送受信データについて解析することで 非線形な振動と固有の振動モードについて、 目的に合わせた、メガヘルツの超音波発振条件を決定します。 （必要により、複数の超音波プローブで発振制御することもあります） 超音波プローブ：概略仕様 測定範囲 ０．０１Ｈｚ～２００ＭＨｚ 発振範囲 １ｋＨｚ～２５ＭＨｚ 伝搬範囲 １ｋＨｚ～９００ＭＨｚ以上（解析確認） 材質 ステンレス、ＬＣＰ樹脂、シリコン、テフロン、ガラス・・・ 測定機器 例 オシロスコープ 発振機器 例 ファンクションジェネレータ 振動特性 １）振動モードの検出（自己相関の変化） ２）非線形現象の検出（バイスペクトルの変化） ３）応答特性の検出（インパルス応答の解析） ４）相互作用の検出（パワー寄与率の解析） 注：「R」フリーな統計処理言語かつ環境 autcor：自己相関の解析関数 bispec：バイスペクトルの解析関数 mulmar：インパルス応答の解析関数 mulnos：パワー寄与率の解析関数 3
