矩形波を利用した超音波発振（スイープ発振、パルス発振）システム

＜矩形波を利用した超音波発振システム＞ （発振条件による非線形現象の最適化技術） 超音波システム研究所は、 オリジナル超音波プロ－ブの製造技術により プローブの音響特性に基づいた、発振制御技術による 表面弾性波の非線形振動現象をコントロールする技術を開発しました。 ポイントは、超音波素子表面の表面弾性波について 伝搬特性と利用目的に合わせた、超音波伝搬部の最適化です。 そのために、 オリジナルプローブの超音波伝搬特性の動作確認 （音圧レベル、周波数範囲、非線形性、・・ダイナミック特性）による、 超音波伝搬状態に関するダイナミックな特性評価が重要です。 特に、複数の超音波プローブ（あるいは素子）による、 超音波の送受信について、 ダイナミックに変化する応答特性の測定・解析・評価が必要です。 1

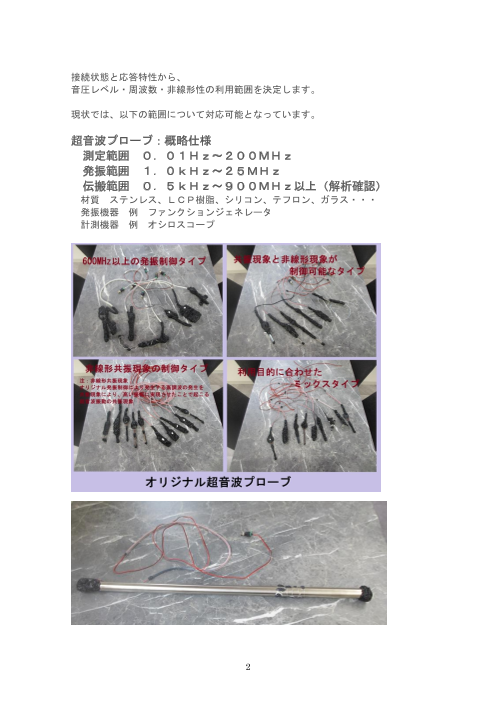

接続状態と応答特性から、 音圧レベル・周波数・非線形性の利用範囲を決定します。 現状では、以下の範囲について対応可能となっています。 超音波プローブ：概略仕様 測定範囲 ０．０１Ｈｚ～２００ＭＨｚ 発振範囲 １．０ｋＨｚ～２５ＭＨｚ 伝搬範囲 ０．５ｋＨｚ～９００ＭＨｚ以上（解析確認） 材質 ステンレス、ＬＣＰ樹脂、シリコン、テフロン、ガラス・・・ 発振機器 例 ファンクションジェネレータ 計測機器 例 オシロスコープ 2

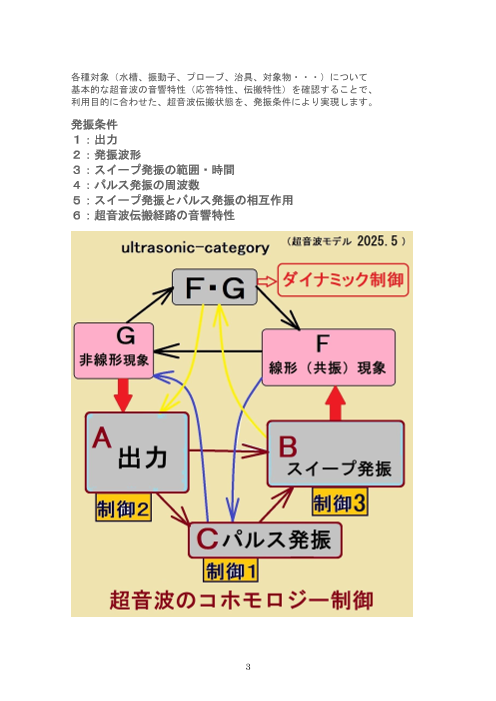

各種対象（水槽、振動子、プローブ、治具、対象物・・・）について 基本的な超音波の音響特性（応答特性、伝搬特性）を確認することで、 利用目的に合わせた、超音波伝搬状態を、発振条件により実現します。 発振条件 １：出力 ２：発振波形 ３：スイープ発振の範囲・時間 ４：パルス発振の周波数 ５：スイープ発振とパルス発振の相互作用 ６：超音波伝搬経路の音響特性 3

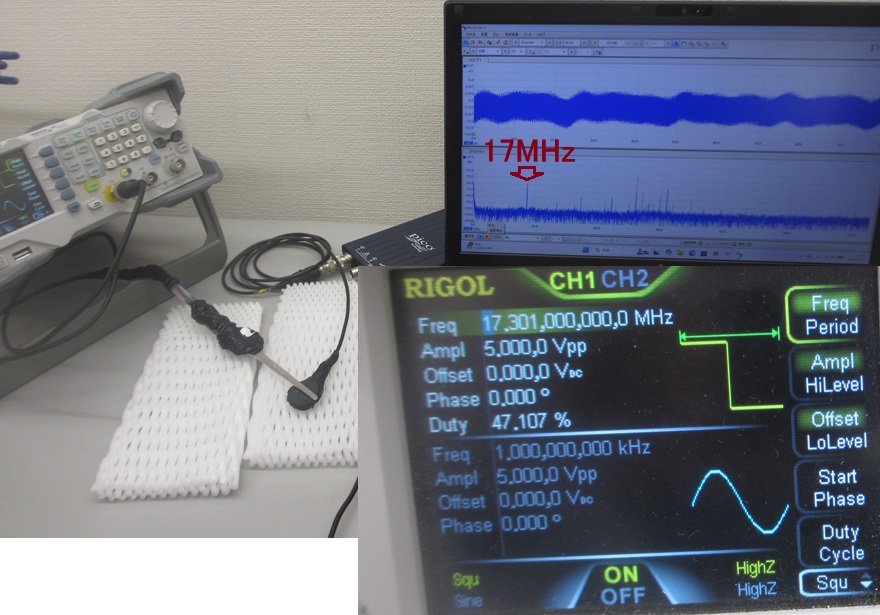

２種類以上の非線形共振型超音波発振制御プローブによる、 スイープ発振、パルス発振の発振条件の設定により 高い音圧レベルの共振現象と、 高調波の発生現象（１０次以上の非線形現象）による、 ９００ＭＨｚ以上の高周波伝搬状態を、ダイナミック制御します。 注意１（矩形波） 矩形波の発振波形は、通常の電圧波形としては問題ない場合でも メガヘルツ超音波の発振となると 発振機器による、矩形波の精度が大きく異なり、 発振する超音波に影響します 上記について、測定解析確認に基づいた 発振条件の設定が超音波発振技術のノウハウとなります 注意２（任意波形） 任意波形を利用することも有効ですが 固有の特性を持った単調な発振には注意事項が多数あります 現状の技術では矩形波によるスイープ発振を推奨しています （矩形波のｄｕｔｙは大変重要なパラメータです 利用目的やプローブの特性に合わせて幅広い対応が可能です） 4
