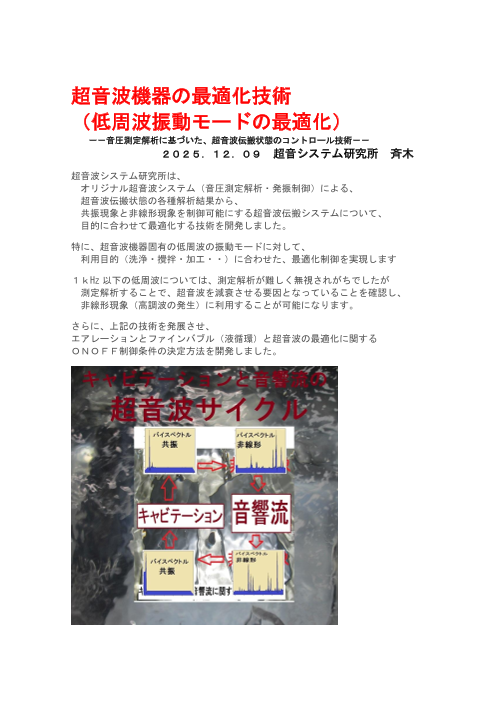

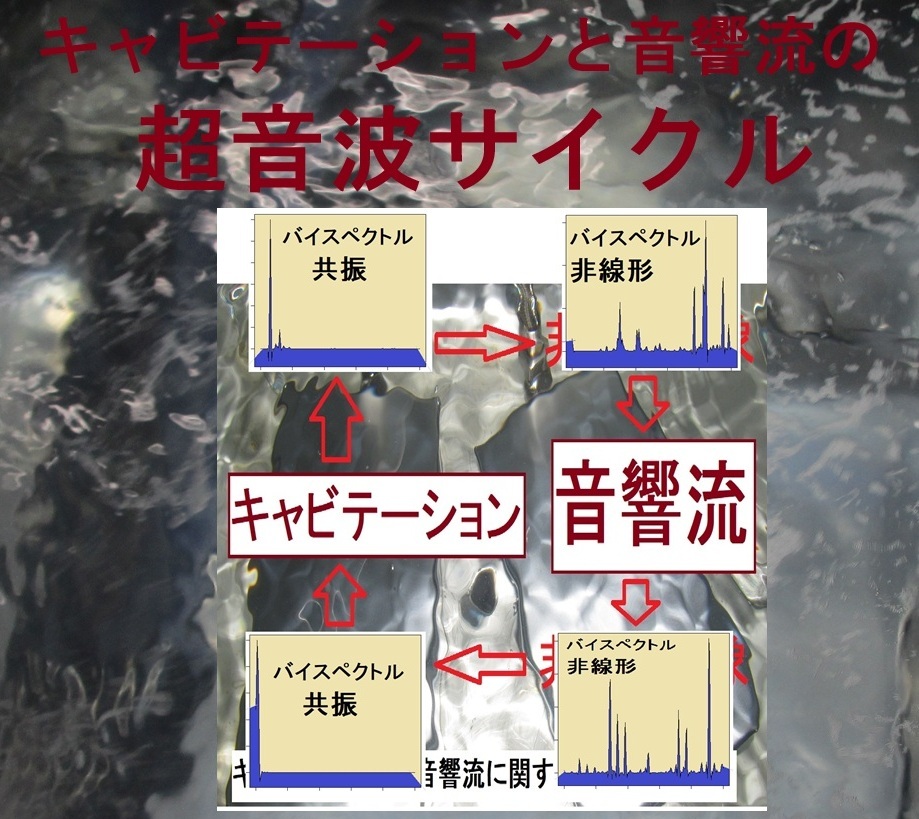

超音波機器の最適化技術 （低周波振動モードの最適化） －－音圧測定解析に基づいた、超音波伝搬状態のコントロール技術－－ ２０２５．１２．０９ 超音システム研究所 斉木 超音波システム研究所は、 オリジナル超音波システム（音圧測定解析・発振制御）による、 超音波伝搬状態の各種解析結果から、 共振現象と非線形現象を制御可能にする超音波伝搬システムについて、 目的に合わせて最適化する技術を開発しました。 特に、超音波機器固有の低周波の振動モードに対して、 利用目的（洗浄・攪拌・加工・・）に合わせた、最適化制御を実現します １ｋHz以下の低周波については、測定解析が難しく無視されがちでしたが 測定解析することで、超音波を減衰させる要因となっていることを確認し、 非線形現象（高調波の発生）に利用することが可能になります。 さらに、上記の技術を発展させ、 エアレーションとファインバブル（液循環）と超音波の最適化に関する ＯＮＯＦＦ制御条件の決定方法を開発しました。

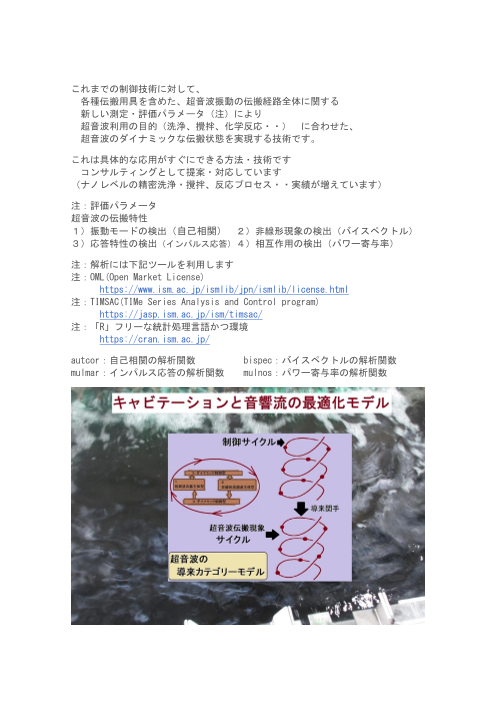

これまでの制御技術に対して、 各種伝搬用具を含めた、超音波振動の伝搬経路全体に関する 新しい測定・評価パラメータ（注）により 超音波利用の目的（洗浄、攪拌、化学反応・・） に合わせた、 超音波のダイナミックな伝搬状態を実現する技術です。 これは具体的な応用がすぐにできる方法・技術です コンサルティングとして提案・対応しています （ナノレベルの精密洗浄・攪拌、反応プロセス・・実績が増えています） 注：評価パラメータ 超音波の伝搬特性 １）振動モードの検出（自己相関） ２）非線形現象の検出（バイスペクトル） ３）応答特性の検出（インパルス応答）４）相互作用の検出（パワー寄与率） 注：解析には下記ツールを利用します 注：OML(Open Market License) https://www.ism.ac.jp/ismlib/jpn/ismlib/license.html 注：TIMSAC(TIMe Series Analysis and Control program) https://jasp.ism.ac.jp/ism/timsac/ 注：「R」フリーな統計処理言語かつ環境 https://cran.ism.ac.jp/ autcor：自己相関の解析関数 bispec：バイスペクトルの解析関数 mulmar：インパルス応答の解析関数 mulnos：パワー寄与率の解析関数

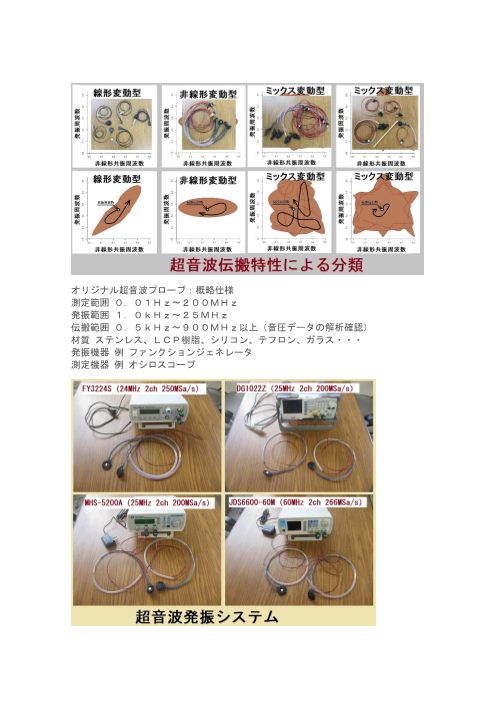

オリジナル超音波プローブ：概略仕様 測定範囲 ０．０１Ｈｚ～２００ＭＨｚ 発振範囲 １．０ｋＨｚ～２５ＭＨｚ 伝搬範囲 ０．５ｋＨｚ～９００ＭＨｚ以上（音圧データの解析確認） 材質 ステンレス、ＬＣＰ樹脂、シリコン、テフロン、ガラス・・・ 発振機器 例 ファンクションジェネレータ 測定機器 例 オシロスコープ

＜＜ 超音波の音圧データ解析 ＞＞ １）時系列データに関して、 多変量自己回帰モデルによるフィードバック解析により 測定データの統計的な性質（超音波の安定性・変化）について 解析評価します ２）超音波発振による、発振部が発振による影響を インパルス応答特性・自己相関の解析により 対象物の表面状態・・に関して 超音波振動現象の応答特性として解析評価します ３）発振と対象物（洗浄物、洗浄液、水槽・・）の相互作用を パワー寄与率の解析により評価します ４）超音波の利用（洗浄・加工・攪拌・・）に関して 超音波効果の主要因である対象物（表面弾性波の伝搬） あるいは対象液に伝搬する超音波の 非線形（バイスペクトル解析結果）現象により 超音波のダイナミック特性を解析評価します この解析方法は、 複雑な超音波振動のダイナミック特性を 時系列データの解析手法により、超音波の測定データに適応させる これまでの経験と実績に基づいて実現しています。
